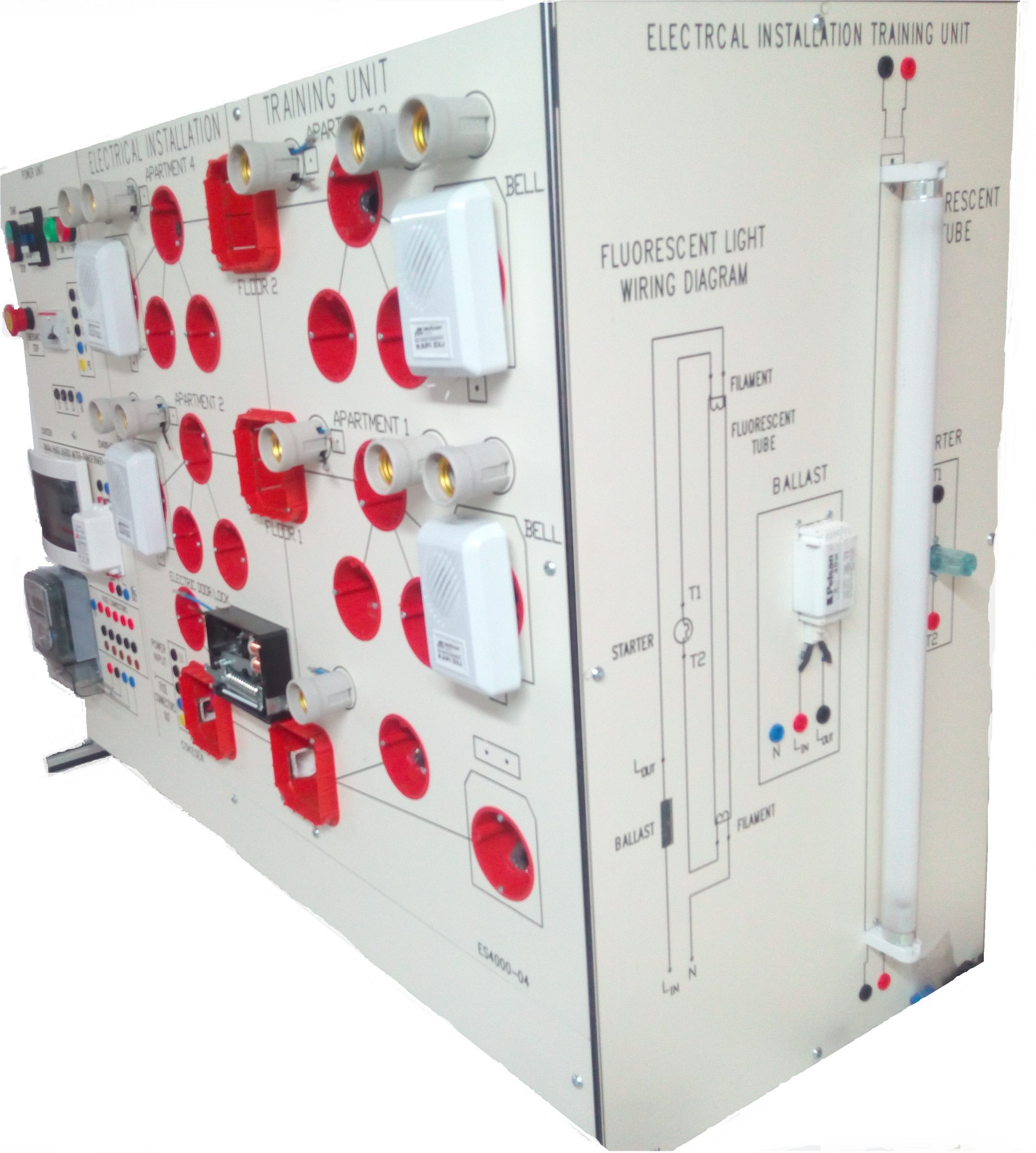

ES09-3001 Elektrik Tesisatı Eğitim Seti Çift Taraflı
Teknik Özellikler:
Elektrik Tesisatı Eğitim Seti sistem iskeleti 40 mm genişliğinde ve 40 mm derinliğinde eloksal kaplamalı alüminyum sigma profillerden meydana getirilmiştir.
Elektrik Tesisatı Eğitim Seti deney modülleri 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları ile kullanılabilinir. Tüm teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm2 ‘dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur.
Elektrik Tesisatı Eğitim Seti üzerindeki tüm teknik değerler, fonksiyon özellikleri, rakam ve yazılar uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir.
Masa ayaklı tabla ve üst konsülünden oluşur. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilinir. Laminant Tablanın ön kısmı açılma ve kabarmaya karşı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC’dir.
Masa boyutu tek tarafta 2 kişi için çalışmaya uygundur. Boyutları: 200 cm uzunluk, 120 cm genişlik ve 170 cm yüksekliğindedir.
Sistem enerjisi 3mt’lik 3 X 1.5mm’lik TTR kablo ile laboratuvar prizlerinden alınır.
Elektrik Tesisatı Eğitim Seti 5 bloktan oluşur:
- Elektrik Bloğu
- Sigorta ve Sayaç bağlantı Bloğu
- 2 kat 4 daire bina simülasyon Bloğu
- Tavan Aydınlatma Bloğu
- Zil Tesisatı Bloğu
Cihaz AC 230V-50Hz ile çalışır.
3 faz (R-S-T) hattı tesisatlarına imkan verir.
Güvenlik önlemleri alınarak kaçak akım sigortası ve sigorta bağlantısı sonrasında gerilim çıkışları aktiftir.
Cihazın çalışmasını kontrol etmek amacıyla anahtarlı acil stop butonu bulunur.
On/Off durumu lamba ile gözlenebilir.
- Sigorta ve Sayaç Bağlantı Bloğu
Tek faz elektronik sayaç bulunur.
5 adet tek faz sigorta bulunur.
1 adet kaçak akım sigortası kullanılmıştır.
1 adet zil trafosu bulunur.
Bina simülasyon bloğuna geçiş için iki adet buat ve hattı bulunur.
- 2 Kat 4 daire Bina Simülasyon Bloğu
27 adet buat bulunur.
Buat yerleşimleri 2 kat 4 daire planına uygundur.
- Tavan Aydınlatma Bloğu
Bina simülasyon ünitesi ile aralarında 4 tesisat hattı bulunur.
4 adet lamba asma aparatı bulunur.
1 adet 360 derece hareketli PIR dedektör bulunur.
1 adet bahçe aydınlatma lambası bulunur.
- Zil Tesisatı Bloğu
2 kat 4 daire zil tesisatı bulunur.
Bina dışı ve bina içi zil tesisatı simüle edilir.
Aksesuarlar:
8 adet 220V priz
8 adet Telefon prizi
8 adet Adi anahtar
8 adet Vavien anahtar
8 adet Komütatör anahtar
8 adet Duy
8 adet 220V lamba
50 metre zil teli
100 metre 1mm NYAF kablo
Related products
ES70 Elektrik İletim Hatları Eğitim Seti
Elektrik İletim Hatları Eğitim Seti ile gerekli deneylerin yapılabilmesi için aşağıdaki elemanlar masa üstü konsül içinde entegre olarak birlikte verilir.
Elektrik İletim Hatları Eğitim Seti ile uyumlu yapıda, Üç fazlı ayarlı güç kaynağı; Giriş gerilimi 3x400 V çıkış gerilimi 3x 0-450 V arasında ayarlanabilir ve akım değeri 7 A.
Elektrik İletim Hatları Eğitim Seti ile uyumlu yapıda, Üç Fazlı Güç Kaynağı: Giriş gerilimi her bir Faz 220V çıkış gerilimi 3 kademeli ve güç değeri 2kVA değerinde ve 2 adet’dir.
Üç fazlı Rezistif Yük: Masa üstü konsül içinde entegre ve uygun yapıdadır.
Üç fazlı Kapasitif Yük: Masa üstü konsül içinde entegre ve uygun yapıdadır.
Üç fazlı İndüktif Yük: Masa üstü konsül içinde entegre ve uygun yapıdadır.
Üç fazlı Enerji Analizörü; Modüle uyumlu. Mikroişlemci kontrollü olmalı ve akım, gerilim ve güç ölçümlerini yapabilme özelliklerine sahiptir.
Güç Faktörü Metre: Modüle uyumlu ve 2 adet’dir.
Elektrik İletim Hatları Eğitim Seti aşağıdaki özelliklere sahiptir:
1 kV, 5 km, 3 phase line model (2,4 W/km & 17 mH/km Ø |Zline|= 29,27 W )
40kV, 40 km, 3 phase line model (4,7 W/km & 5,45 mH/km Ø |Zline|= 200,08 W )
130 kV, 100 km, 3 phase line model ( 0,5 W/km & 3,77 mH/km C= 8,9 mF/km )

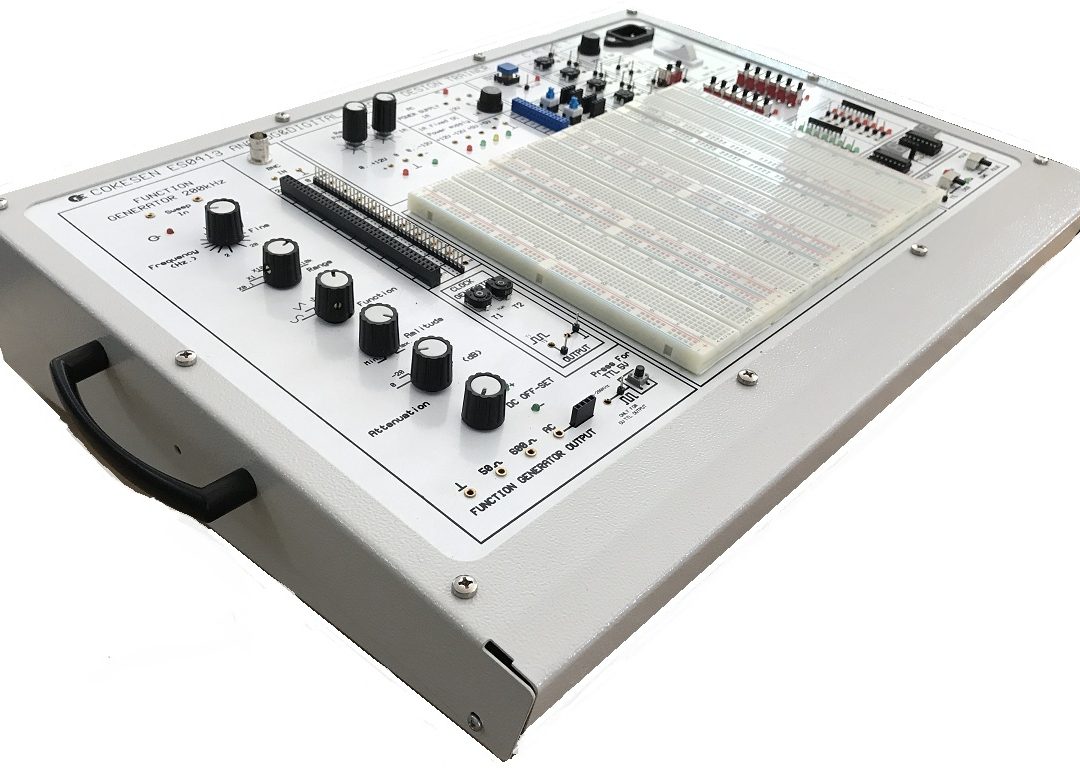

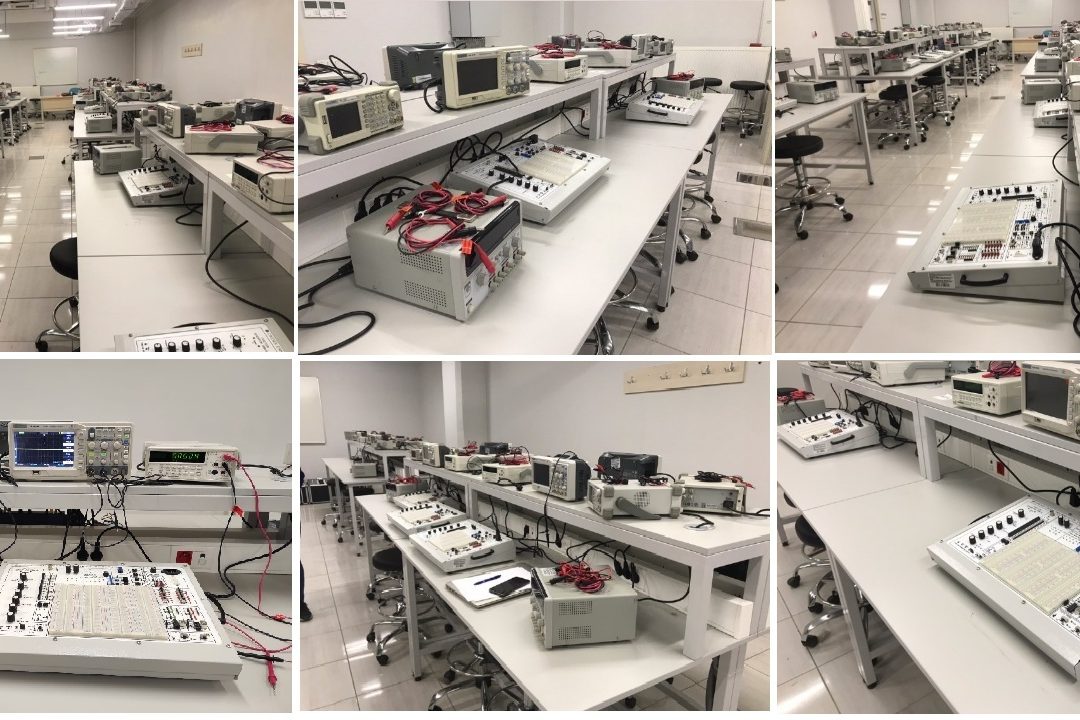

ES04.13 CADET Eğitim Seti
CADET Eğitim Seti Lehimsiz montaj paneli (Breadboard) üzerinde temel ve ileri seviye Analog, dijital deneylerin yapılmasına olanak sağlar.
Cihaz ölçüleri: En:480 mm Boy:345 mm Ön Yükselik:75 mm Arka Yükseklik:120 mm
Breadboard boyutu: En:220 mm Boy:170 mm 3320 deliklidir.
CADET Eğitim Setine entegre olarak tasarlanmış Fonksiyon Jeneratörü, AC ve DC gerilim kaynakları ile birçok yardımcı ekipmanı güvenli ve kolay kullanım olanağı sağlar.
CADET Eğitim Seti masa üstü kullanıma uygun ve ergonomik yapıdaki ES04.13 C.A.D.E.T. Deney Seti firmamız tarafından özel olarak geliştirilmiş birçok model deney setinden bir tanesidir.
Lehimsiz montaj panelinde elektronik endüstrisinde kullanılan komponentlerin kullanılması ile oluşturulan devreler üzerinde çalışmaya olanak sağlanmaktadır.
CADET Eğitim Seti devrelerin oluşturulmasında cihaz üzerinde bulunan yardımcı üniteler sayesinde kolay ve kullanışlı bir alan oluşmaktadır.
CADET Eğitim Seti boyutları En:470 mm - Boy:300 mm - Yükseklik: 100mm (arka yükseklik) , 50mm (ön yükseklik) metal kasalı, darbelere karşı dayanıklı, ayrılabilir kapaklı, ön kısmı alçak arka kısmı daha yüksek yapıdadır.
CADET Eğitim Seti üzerinde bulunan 2mm bağlantı noktaları oksitlenmeye karşı koruma amaçlı altın kaplamalıdır.
Teknik Özellikleri:
- Sinyal Jeneratörü:
- PWM (Saat Sinyal Üreteci) Clock Jeneratör:
- TTL sinyal üreteci:
- Sete entegre güç kaynakları:
- Hoparlör:
- Anahtar:
- Kıvılcımsız buton (Bounce Free):
- Açık Kollektör butonu
- 4 adet Trimpot:
- Sayısal anahtarlar:
- LED göstergeler:
- BNC soket:
- Lojik Prob :
- Cihaz Güç Beslemesi:
- Genel Bağlantı Çözümleri:
- 2 adet ABCD girişli, sürücü entegreli 7 segment display mevcuttur.
ES05GK20 Fişli Komponent Uygulama Deney Seti (Plug-in) ve Ek Kitleri
ES05GK20 Ana Cihaz Teknik Özellikleri:
Fişli Komponent Uygulama Deney Seti (Plug-in) ve Ek Kitleri Komponentleri 4mm fişli olarak ve arıza hallerinde tamir edilebilecek plastik kutulardadır. Malzemeler için yerleştirme ve muhafaza kutuları bulunmaktadır.
1 adet sete entegre Sinyal Jeneratörü bulunur. Sinyal Jeneratörü; 0-200kHz. Sinüs-Üçgen-Kare 0-100kHz Rampa sinyal verir.
6 kademe Frekans seçimi için döner tip komütatörü ve frekans ince ayar potansiyometresi bulunur.
DC seviye(DC-Off Set) (+/- 4V arası ) ayarlanabilir. Yukarı veya aşağı durumu uyarı LED göstergelidir.
Çıkışı seviye seçmeli olarak: 0, -20dB, -40dB, -60dB döner tip komütatör ile seçmelidir.
Empedans değerine göre çıkışları: 0 (AC) , 50 Ohm , 600 Ohm'dur.
Sweep-in girişi bulunur.
Sinyal jeneratörü Tüm bağlantı noktaları 4mm fişlere uygundur.
Sinyal jeneratörü cihaz çalıştırıldığında LED göstergesi sayesinde çalışmakta olduğu izlenebilir.
Cihaza entegre olarak 2 adet dijital DC Voltmetre bulunur.
Voltmetre bağlantıları 4mm fişlere uygun soketlidir.
Ölçüm aralığı 0 – 99,9V’tur.
Ana cihaza entegre olarak DC/AC Güç Kaynağı aşağıdaki gerilimleri sağlar:
Simetrik ve Ayarlı: 0... +15 V 1A. DC ve 0.... – 15 V DC 1 A kısa devre korumalı ve LED göstergelidir.
Sabit gerilimler: +15V 1A, -15V 1A. +5V 1A , -5V 1A‘dir. Her bir gerilim çıkışına ait LED göstergeleri bulunur ve kısa devre halinde LED sönerek uyarı verir.
Gerilimler kısa devre korumalıdır.
AC gerilim: 12V – 0 – 12V 1A’dir. Bağlantıları panel üzerinde ve 4mm olarak hazırdır.
3 faz AC gerilim üreteci sete entegre olarak bulunur. Fazlar arası 12V her bir faz 7 volt olarak yıldız-delta üçgen deneyleri yapılabilir. Akım gücü 100mA’dir. Üç Faz devresine ait 1 adet toggle tip açma-kapatma anahtarı bulunur. Fazların çıkışlarında 3mm uyarı LED ışıkları bulunur herhangi bir kısa devre veya aşırı akım esnasında LED ışığı sönerek uyarı verir.
Fişli Komponent Uygulama Deney Seti 220V 50 Hz şebeke gerilimi ile çalışır, Işıklı on/off anahtarı ve kolay değişen tip sigortası bulunur.
Fişli Komponent Uygulama Deney Setinde 4mm ve 2mm fişlere uygun bağlantısı olan 1 adet 0,2W hoparlörü bulunur.
Komponentler 4mm Altın kaplama fişlere sahip kolayca ve uyumlu olarak ana cihaz üzerine takılıp çıkartılabilir.
Komponentlerin üzerinde lazer ile yazılmış tanıtıcı sembol ve etiket bulunur.
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
EK-1 Temel Seviye Analog Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
Dirençler: 1’er adet 10 ohm, 22 ohm, 33 ohm,100 ohm,150 ohm, 220 ohm, 330 ohm, 470 ohm, 680 ohm, 4,7 K.ohm, 10 K.ohm, 3 adet 1 K ohm
Kondansatörler: 1’er adet 220 nf, 470 nf, 1 mf.
Diğer Malzemeler: 1’er adet NTC, PTC, VDR, LDR, Bobin 40mH, Bobin 100mH, Bobin 200mH,On/Off Anahtar,Lamba 12V, Potans. 1K.ohm, Thristor 200V/1A, Diac, Triac, Zenner Diyot 10V, Dijital Multimetre, Bağlantı Kabloları Seti, Deney kitabı, 2’şer adet Diyot 1N4004, Transistör BC238 ve 10 adet 19mm Köprü
Yapılabilecek Deneyler:
Elektrik Devresi, Ohm Kanunu, Elektriksel devrede gerilim ve akım ölçmeleri, Elektriksel Direnç, NTC, PTC, Varistör, LDR devreleri, Paralel, Seri, Karışık bağlı direnç devreleri, Potansiyometre, AC devrelerde değerlerin bulunması, 3 faz devrelerde Yıldız, Üçgen bağlantılar, AC Devrelerde kapasite, Paralel ve seri bağlı bobinler, R,L,C seri ve paralel bağlantıları, Diyotlar, Transistörler, Thyristörler, Diac, Triac, Güç elektroniği temel prensipleri
EK-2 İleri Seviye Analog Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
Dirençler: 1’er adet 10 ohm, 22 ohm, 47 ohm, 150 ohm, 220 ohm, 470 ohm, 1,5 K ohm, 2,2 K ohm, 3,3 K ohm, 4,7 K ohm, 15 K ohm, 47 K ohm, 1 M ohm, 2’şer adet 100 ohm, 330 ohm, 1K ohm, 22 K ohm, 100 K ohm,3 adet10 K ohm
Transistörler: 1’er adet BC237(sağ), BC237(sol), BF240(sağ), BPY 42(optiktr), 4N36(op.kupler), 2'şer adet BC141(sol), BC161(sol)
Diyotlar: 1’er adet 1N4148, AA 118, ZD 4,7V, ZPD 5,1V, ZPD 9,1V, LED (Kırmızı), LED (Yeşil), LED (Sarı), 4 adet 1N4004
Kondansatörler: 1’er adet 1 nf., 2 nf., 4,7 nf, 47 nf., 0,47 mf., 1 mf. 100 mf / 40V, 470 mf./ 25V., 2’şer adet 10 nf., 10 mf / 63V,3 adet 0,1mf., 4 adet 1000mf./25V.
Potansiyometreler: 1’er adet 1 K ohm lin., 10 K ohm lin., 100 K ohm lin., Lambalı potans
Diğer Malzemeler: 1’er adet NTC direnç, PTC direnç, VDR(Varistör), LDR 07, Röle, TL 081 entegre(veya TBA221), Bobin 10mH.,Anahtar(On-Off), Şalter(1ö+1s), Thyristör, 2 adet Lamba 15V
Yapılabilecek Deneyler:
Doğrultucular, UJT, UJT'li osilatör., PUT, PUT'lu osilatör, SCS, Diyaklı osilatör, SCR, Triyaklı AC Güç Kontrolü, Otomatik Kontrollü Lamba, AC/DC Dönüştürücü
EK-3 Temel Seviye Dijital Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
1’er adet 9 Direnç modülü(4x4K7+4x10K), 9 Direnç modülü(1W-1MW), OR/NOR Kapısı, AND/NAND Kapısı, 2 OR/NOR Kapısı, 2 AND/NAND Kapısı, 4 OR/NOR Kapısı, 4 AND/NAND Kapısı, 4 İnverter, 4 EX-OR Kapısı, 2 Hexadecimal gösterge, D Flip-Flop, 2 Ön Yükselteç, Sinyal Üreteci, 2,2KW, 4,7KW, 22KW, 33KW, 47KW, 100KW, 330KW, 470KW , 1mf,100nf,470nf kondansatör, 1KW potansiyometre, LED (Kırmızı),LED (Yeşil), Diyot ZPD 5,1, 4 bit programlanabilen çift yön sayıcı , Entegre Soketi 14 ayaklı, Entegre Soketi 16 ayaklı, Entegre 4069, Entegre 7404, 10W,22W,47W,100W,220W,330W,470W 2’şer adet 4 Anahtar modülü, 4 LED gösterge modülü, 2 JK Master Slave Flip-Flop , Digital chopper, 1KW,10KW, 10nf kondansatör, Diyot 1N4004, Transistör BC141, Transistör BC237
Yapılabilecek Deneyler:
Temel dijital kapılar, Master Slave flip-flop, RS-JK, D-T, Astabil, Monostabil, Bistabil, Flip Flop, Anahtar görevli devreler, Aritmetiksel işlemler fonksiyonlar, Algebratik küçültme metotları 1..2..3.. yerleşimi, Grafiksel redüksiyon metotları
EK-4 İleri Seviye Dijital Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
1’er adet R-2R Direnç kombinasyonu, 2 Hexadecimal gösterge, Binary/Decimal yukarı/aşağı sayıcı, BCD decimal dekoder, Multiplexer, Demultiplexer, A/D konverter, D/A konverter, Phase - Lock -Loop, 2 AND/NAND Kapısı, EX-OR Kapısı,İnverter, 4 OR/NOR Kapısı, JK Master Slave Flip-Flop, 2 OR/NOR Kapısı, Binary / BCD Dekoder, Sinyal üreteci, Buton,1K potansiyometre,10 K potansiyometre,10 K ohm direnç, 22 K ohm direnç, 220 K ohm direnç, 4,7 nf. Kondansatör,10 nf. Kondansatör,100 nf. kondansatör, 2 adet Shift register, 3’er adet OR/NOR Kapısı, 4 anahtar, 4 LED Gösterge
Yapılabilecek Deneyler:
Kodlama, Kod çözme ve değiştirme, Sayıcı ve kullanım alanları, Asenkron dual sayıcılar, Senkron dual sayıcılar, Modulo N sayıcı, BCD sayıcı, Register, Hafıza, Shift register, PLL teknoloji, Dijital PLL teknoloji kullanım alanı, Analog/Dijital konverter, R/2R kullanımı ile Analog / Dijital çevirici, Dijital aritmetik lojik devresi, Adder, Subtracter, Multiplier, Data Processing devreler, Multiplex teknolojisi
EK-5 Güç Elektroniği Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
1'er adet Toogle 2 pozisyon On-Off anahtar, 1000uF 35V, 1uf 50V Elektrolitik kondansatör, 2W 4K7, 10K, 33K, 1K, 2K2, 390 Ohm, 100 Ohm, 47 Ohm direnç, 47K,10K,100K Potansiyometre, 2N6027 PUT, 2N2646 UJT, Triac TIC206, Diac DB3, SCS BR101, 100n 63V, SCR TIC 106, 12V Lamba,LED, 3 adet NO Buton, 4 adet 1N4007 diyot
Yapılabilecek Deneyler:
Yarım dalga doğrultucu, İki diyotlu tam dalga doğrultucu, Köprü tipi tam dalga doğrultucu, Filtresiz tam dalga doğrultucu, Filtreli yarım dalga doğrultucu, Filtreli tam dalga doğrultucu, UJT (Uni Junction Transistör), UJT'li Osilatör, PUT (Programmable Uni Junction Transistör), PUT'lu Osilatör, SCS (Silicon Controlled Switch), SCS'li Kontrol devresi, Diyak'lı Osilatör, SCR (Silicon Controlled Redresor), SCR ile Yük kontrolü, Triyak, Triyaklı AC Güç Kontrol devresi, Otomatik Kontrollü Lamba devresi, AC-DC Dönüştürücü devresi
ES06 Modüler Kompanzasyon Eğitim Seti
Modüler Kompanzasyon Eğitim Seti, Kompanzasyonla ilgili kavramların öğrenilmesi, devre elemanlarının tanınması ve uygulamalı eğitime yardımcı olması amacıyla modüler yapıda, 8-10kW elektriksel gücün kompanzasyonuna göre tasarlanmıştır.
Modüler Kompanzasyon Eğitim Setinde R-L-C yüklerin AC devreler üzerinde etkilerinin incelenmesi yapılabilinir, reaktif rölenin LCD ekranı ile her fazın konumu vektörel olarak görülebilinir, bilgisayar ara birim sayesinde de fazları bilgisayardan izleme, kontrol ve kumanda yapılabilinir.
Modüler Kompanzasyon Eğitim Setinde endüstride kullanılan elemanların tanınması açısından eğitim setinde birebir bu ürünler kullanılmıştır.
Modüler Kompanzasyon Eğitim Seti Deney Masası ayaklı tabla ve üst konsülünden oluşur. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilinir. Laminant Tablanın ön kısmı açılma ve kabarmaya karşı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC dir.
Modüler Kompanzasyon Eğitim Seti deney modülleri 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları ile kullanılabilinir. Tüm teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm2 dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur.
Modüler Kompanzasyon Eğitim Seti deney modülleri masadaki Alüminyum sigma H profil raya yerleştirilerek dikey konumda kullanılabilecek yapıdadır.
Modüler Kompanzasyon Eğitim Setinin üzerindeki tüm teknik değerler, fonksiyon özellikleri, rakam ve yazılar uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir.
Teknik Özellikler:
Modüler Kompanzasyon Eğitim seti aşağıda belirtilen 5 modül, 1 yük ünitesi ve uygulama için gerekeli aksesuarlardan oluşur.
Güç Kaynağı Modülü
- 3 x 25A 30mA kaçak akım koruma rölesi,
- 6-10A koruma röleli,
- Acil Stop Butonu.
- Türkçe menü,
- Kolay devreye alma,
- Geniş renkli LCD ekran (320x240 pixel 3,2’’),
- Trifaze, Difaze, Monofaze Kondansatör bağlayabilme,
- 1..31’e kadar akım ve gerilim harmoniklerini grafik ile gösterme,
- Düşük akımda bile kompanzasyon yapabilme (10 mA),
- Kondansatörlerin bağlı oldukları faz yada fazları ekranda gösterme,
- 3 fazın elektriksel büyüklüklerini aynı anda izleyebilme özelliği,
- Bilgisayar haberleşmeli (RS 485 MODBUS RTU),
- 40/5 A akım trafolu.
- 3 Fazlı,
- Sigorta korumalı,
- Kontaktör kontrollü,
- 3 x 0,5 KVAR, 3 x 1 KVAR, 3 x 1,5 KVAR kondansatör grubu.
- 1-2 Fazlı,
- Sigorta korumalı,
- Kontaktör kontrollü,
- 2 x 0,5 KVAR, 1 x 0,5 KVAR, 1 x 0.5 KVAR, 1 x 0.5 KVAR kondansatör grubu,
- Kapasitör gücü 2 KVAR.
- 3 Fazlı,
- Her faz ayrı kartuş sigorta korumalı,
- Sinyal lambalı,
- 3 x 1 KVAR her faz 0-1 KVAR potansiyometre kontrollü,
- Fan soğutmalı,
- PTC Korumalı,
- Sigorta korumalı.
- Reaktif röle ile bilgisayar bağlantısı,
- Çıkışı : RS485.
- 3 Fazlı,
- Her faz ayrı kartuş sigorta korumalı,
- Sinyal lambalı,
- 3 x 500W her faz 100W,
- Fan soğutmalı.
ES04.12 Temel Elektrik Eğitim Seti
Temel Elektrik Eğitim Seti temel seviye elektrik kanunlarının anlatımı ve uygulamalarının yapılmasına, Fizik derslerindeki konuların uygulamalarında kullanım için tasarlanmıştır.
Temel Elektrik Eğitim setiyle; voltaj, akım, rezistans ölçümleri yaparak Ohm kanununu doğrulama, dirençlerin seri, paralel ve karışık kombinasyonlarının sonuçlarını irdeleme, Kirchhoff yasalarının doğrulanması, doğru ve alternatif akım devrelerinin incelenmesi, kondansatörün dolma ve boşalma karakteristiklerinin incelenmesi, kondansatörlerin seri, paralel ve karışık kombinasyonlarının sonuçlarının irdelenmesi, RL, RC, LC, RLC devrelerinin kurulması, doğrultucular; yarım - tam dalga doğrultucu, C-süzgeci deneyleri yapılabilir.
Teknik Özellikler:
Temel Elektrik Eğitim Seti 220 Volt AC, 50 Hz.’lik şehir geriliminde çalışıp, Tam güç gereksinimi 80W’dır.
Deney paneli yaklaşık 440mm350 mm büyüklüğünde PCB malzemeden yapılmıştır.
PCB ön paneli üzerine yerleştirilmiş ve aralıkları merkez den merkeze 19mm aralıklı 4'lü gruplar halinde alttan kısa devreli 4mm çaplı altın kaplamalı soketleri vardır. Bu soketlere şeffaf plastik kutular içinde bulunan ve 4mm fişli elektronik elemanlar takılarak devre oluşturulur.
1 adet Potansiyometre deney paneline monteli, 0-5 kOhm arası, Çok turlu ve %5 lineerdir.
Bağımsız iki kontak üç pozisyonlu anahtar deney paneline monteli ve 5 A akıma dayanabilir özelliktedir. Kontakları panel üzerine 4mm altın kaplamalı soketlere içeriden bağlıdır.
AC Güç Kaynağı :
Temel Elektrik Eğitim Setine entegre olarak mevcuttur ve 12 V, 1 A (12 Voltta 1 Amper) sağlayabilir. Bağlantısı 4mm fişlere uygun olarak panel üzerinde bulunur.
Dijital Voltmetre:
3 dijit dijital göstergeli 0-99 V ölçüme uygundur.
DC Güç Kaynağı:
Ayarlı – kısa devre korumalı: 0..+15V, 0..-15V , 1A , Sabit kısa devre korumalı: +15V , - 15V , -5V , + 5V 1 amper gerilim çıkışları vardır. Bu gerilimlerin çıkışları 4mm fişlere uygun olup çıkışlarında uyarı LED leri bulunur. Panel üzerinde Hat 1 ve Hat 2 olarak kolay bağlantı noktaları 4mm fişlere uygun olarak tasarlanmıştır.
Dijital Kronometre:
Mikro işlemcili ve deney setine entegredir. 6 dijit LCD göstergeye sahip, Start-Stop, Lap-Reset düğmelerine sahiptir, 0.01 saniye hassasiyetindedir.
Analog veya Dijital Multimetre:
Temel Elektrik Eğitim Seti üzerine 4mm fişler ile takılıp istendiğinde yerinden çıkarılarak masa üzerinde çalışmaya uygun 1 adet multimetre bulunur.
Temel Elektrik Eğitim Seti ile birlikte verilen Ek kit Malzemelerin Teknik Özellikleri:
Aşağıda listelenen malzemeler şeffaf plastik kutular içinde ve altın kaplamalı 4mm yaylı fişlere sahip olarak verilmektedir.Fişler arası mesafe paneldeki deliklere uygun olarak 19mm aralıktadır. Plastik kutular istendiğinde parça değişimi için alt parçasından açılabilir.
Deney Kitabı:
Deneyin kurulmasını yapılması işlemleri ile soru ve cevaplarının olduğu Türkçe deney kitabı verilir.
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
| Sıra No | ADI- CİNSİ | ADETİ |
| 1 | Karbon Direnç 100W 2W | 1 |
| 2 | Karbon Direnç 150W 2W | 1 |
| 3 | Karbon Direnç 330W 2W | 1 |
| 4 | Karbon Direnç 680W 2W | 1 |
| 5 | Karbon Direnç 4K7W 2W | 1 |
| 6 | Karbon Direnç 10KW 2W | 1 |
| 7 | Kondansatör 220nf | 1 |
| 8 | Kondansatör 470nf | 1 |
| 9 | Kondansatör 1mf | 1 |
| 10 | Bobin 40mili Henri 8 W | 1 |
| 11 | Bobin 100mili Henri 13 W | 1 |
| 12 | Bobin 200mili Henri 19 W | 1 |
| 13 | Diyot 1N4001 | 4 |
| 14 | 4mm fişli bağlantı kablosu seti | 1 set |
ES04.14 Dijital Analog Eğitim Seti
Dijital Analog Eğitim Seti lehimsiz montaj paneli (Breadboard) üzerinde temel ve ileri seviye Analog, dijital deneylerin yapılmasına olanak sağlar. Breadboard boyutu: En:220 mm Boy:170 mm 3320 deliklidir.
Dijital Analog Eğitim Setine entegre olarak tasarlanmış Fonksiyon Jeneratörü, AC ve DC gerilim kaynakları ile birçok yardımcı ekipmanı güvenli ve kolay kullanım olanağı sağlar.
Dijital Analog Eğitim Seti masa üstü kullanıma uygun ve ergonomik yapıdaki ES04.14 Dijital Analog Eğitim Seti firmamız tarafından özel olarak geliştirilmiş birçok model eğitim setinden bir tanesidir.
Lehimsiz montaj panelinde elektronik endüstrisinde kullanılan komponentlerin kullanılması ile oluşturulan devreler üzerinde çalışmaya olanak sağlanmaktadır.
Dijital Analog Eğitim Seti devrelerin oluşturulmasında cihaz üzerinde bulunan yardımcı üniteler sayesinde kolay ve kullanışlı bir alan oluşmaktadır.
Dijital Analog Eğitim Seti boyutları En:470 mm - Boy:300 mm - Yükseklik: 100mm (arka yükseklik) , 50mm (ön yükseklik) metal kasalı, darbelere karşı dayanıklı, ayrılabilir kapaklı, ön kısmı alçak arka kısmı daha yüksek yapıdadır.
Dijital Analog Eğitim Seti üzerinde bulunan 2mm bağlantı noktaları oksitlenmeye karşı koruma amaçlı altın kaplamalıdır.
Teknik Özellikleri:
Dijital Analog Eğitim Seti 220 ±%10 Volt AC ve 50 ± %2 Hz frekanslarında çalışır.
Dijital Analog Eğitim Seti üzerinde sabit +5V, -5V DC ve 0..+15 V, 0...-15 V ayarlı DC kaynakları bulunur. Ayarlı kaynakların her biri ve + 5V ve -5 V’luk sabit kaynak 1 A akım sağlar.
Dijital Analog Eğitim Seti üzerinde sabit 12V-0-12V 1A AC kaynaklar bulunur.
Dijital Analog Eğitim Seti üzerinde devre elemanlarının lehimsiz olarak montajını sağlayan 3320 delikli breadboard sabitlenmiş olarak bulunur. Breadboard her tür komponentin kolayca takılıp sökülmesine imkan veren hafif ve sert bir polimer olan Akrilonitril bütadien stiren (ABS)den üretilmiştir. Breadboard üzerindeki delikler 0,3 mm den 0,8 mm kalınlığına kadar olan tellerin rahatça takılmasına olanak verir. Deliklerin derinlikleri tellerin bükülmesini önlemek için aynı derinliktedir.
Dijital Analog Eğitim Setinde bir birinden farklı değerde 4 potansiyometre bulunur ve bu potansiyometrelerin breadboard’a bağlantıları lehimsiz olarak yapılabilir.
Dijital Analog Eğitim Seti üzerinde kare, sinus ve üçgen işaretleri üreten fonksiyon jeneratörü bulunur, üretilen işaretlerin genliği ayarlanabilir 6 kademeli ve frekans 0,1 Hz – 200 kHz arasında değiştirilebilir. Eğitim seti üzerinde bulunan fonksiyon jeneratörünün TTL çıkışı da bulunur. Eğitim seti üzerinde bulunan fonksiyon jeneratörünün çıkışları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde üniversal sayıcı bulunur.Hem dahili hem harici frekans ölçümü yapar.
Dijital Analog Eğitim Seti üzerinde 12 adet, lojik “1” ya da lojik “0” durumlarının verilmesini sağlayacak Binary switch’ler bulunur ve gerilim çıkışları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde 2 adet 7 parçalı LED gösterge bulunur ve gösterge uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, Darbe üretmek üzere anahtarlama gürültüsü engellenmiş 1 adet Push-Button ve 2 adet open collector push-Button bulunur ve bunların uçları breadboard’a lehimsiz olarak bağlanabilir. Eğitim seti üzerinde lojik durumların test edileceği, lojik “1” durumunda yanan ve lojik “0” durumunda sönen 8 adet LED bulunur ve bu ledlerin uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, High – Low – Pulse göstergeleri Kırmızı – Yeşil – Sarı renk LED göstergeli, TTL ve CMOS cins ölçümler yapan logic probe bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, T1 ve T2 periyotları ayrı ayrı ayarlanabilir PWM (Saat Sinyal Üreteci) Clock Jeneratör bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, 8 ohm, 0,25W speaker bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Setiüzerinde, 2 pozisyonlu sürgü tip 2 adet anahtar bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, 2 Adet Lehimsiz montaj panelinden osiloskop bağlantısı yapmak için tasarlanmış BNC bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Eğitim seti üzerinde, 2mm 0,8mm erkek dişi konnektörler bulunur.
ES100 Otomatik Kumanda Eğitim Seti
Otomatik olarak kontrol edilebilen sistemlerin çalışma prensiplerinin uygulamalı olarak eğitimin sağlamak üzere tasarlanmıştır. Kullanılan malzeme ve tasarım olarak güvenli olup elektrik çarpması sonucu meydana gelebilecek kazalara karşı tam korumalıdır. Bu setlerde talebelerin çalışacağı düşünülerek güvenlik ön planda tutulmuş ve aynı zamanda güncel teknolojinin eğitimi amaçlanmıştır.
Eğitim seti deney modüllerden meydana gelmektedir. Bu sayede uygulaması yapılacak deney ile ilgili malzeme listesinin talebe tarafından seçilmesi imkânının yanında ileride doğabilecek ilave modüllerin de kullanımına olanak sağlanmıştır. Güvenlik olarak setin ana güç ünitesi kaçak akım rölesi, acil durum butonu ve çarpılmaya karşı korumalı çift izoleli bağlantı soketleri ile buna uygun özel bağlantı kabloları sayesinde deneyler yapılabilmektedir.
Modüler kullanıma alüminyum profil çerçevesi imkan sağlamaktadır. Deneyi yapılacak modüller bu çerçeveye kolay takılır ve kelebek vidaları ile sabitlenerek özel bağlantı kabloları ile devre kurulur. Bu sayede sarf malzeme tedariki sorunu da ortadan kalkmış ve yıllarca kullanıma uygun demirbaş nitelikli bir sistem sağlanmış olur.
Modüller üzerindeki yazı ve tanımlar ile semboller kazıma metodu ile yapılmaktadır. Bu sayede zamanla elle veya sürtünme sonucu bu tanıtıcı yazıların, sembollerin çıkması veya silinmesi mekanik olarak imkânsız hale getirilmiştir. Bu nedenle boya veya etiket kullanılmamaktadır. Modüller paslanmaz ve yalıtkan malzemeden yapılmış arka kapakları ise plastik malzemeden üretilmiştir.
ES100 Otomatik Kumanda Eğitim Seti başlık altında olan malzemelerin tamamı alınabileceği gibi kısım kısımda listeden seçilerek alınabilmektedir. Bu Eğitim seti ÇOKESEN üretimi ES300.1200 veya tüm diğer PLC eğitim setleri ile de kullanıma uygun tasarlanmıştır.
Teknik Özellikleri:
Masa üstü Güç Konsülü
Kaçak Akım Rölesi, Acil durum butonu, L1-L2-L3-N-PE pilot lambalı 4mm çıkışlar bulunur.
3 Faz sigorta, L2-L2-L3-N-PE Pilot lambalı 4mm çıkışlar bulunur.
3 Faz harici çıkış priz modülü bulunur.
Tek faz 220V 3 Adet piriz modülü bulunur.
Boyutları: 140 x 25 x 25cm'dir.
Tabla
Boyutları: 140 x 80 x 75 cm – Laminant'tır.
Deney Modülleri
220V AC röle deney modülü
Termik röle deney modülü
Termik manyetik şalter deney modülü
Kontaktör deney modülü
2 Kutuplu şalter deney modülü
3 Kutuplu şalter deney modülü
1-0-2 Pako şalter deney modülü
0 – Yıldız - Üçgen Pako Şalter deney modülü
Zaman rölesi deney modülü
Jog Buton deney modülü
Start-Stop Buton deney modülü
Sıvı seviye röle deney modülü
Fotosel röle deney modülü
Sinyal lamba deney modülü
Dahlender deney modülü (Opsiyon)
Sınır anahtarı deney modülü
Bara deney modülü (Opsiyon)
Dahlender şalter deney modülü (Opsiyon)
Yapılabilecek Deneyler:
- Butonları, sınır şalterleri ile kumanda,
- Kontaktör kullanımı ve deneyleri ile kontrol tekniği,
- Manyetik, Kapasitif, Optik sensörler ile kumanda,
- 220V AC Röle ile kumanda tekniği,
- Termik röle deneyi,
- Tek kutuplu şalter ile yol verme deneyi,
- Kesik ve Süreli Çalıştırma,
- Paket şalter ile kumanda,
- Uzaktan kumanda (Bir den fazla butonla kumanda),
- Dönüş yönü değiştirme kumandası,
- Kalıcı Paket Şalterle dönüş yönü kumandası,
- Butonla kilitleme,
- Elektriksel kilitleme,
- Yol verme kontrolü.

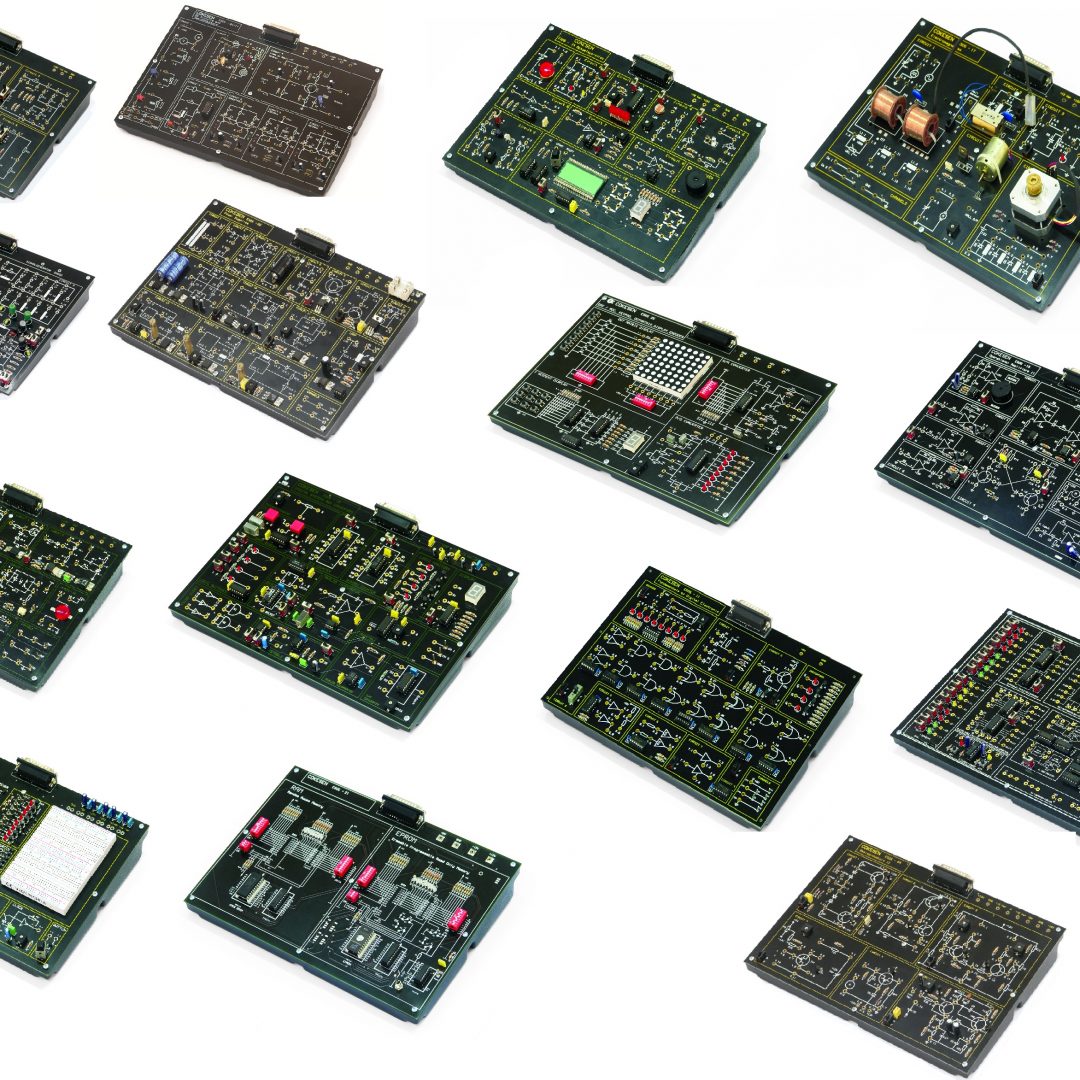

ES05 Serisi Elektronik Uygulama Deney Modülleri
Elektronik Uygulama Deney Modülleri Eğitim Seti ana ünite üzerine mevcut D-SUB bağlantısı takılarak gerçekleştirilen deneyler, Uygulama Modülleri üzerinden beslemeleri yapılarak kullanılabilinir.Bu seçim yapıldığında Uygulama Modülleri harici olarak DC Güç Kaynağından beslenmesi gerekir.
Bunun için; DC 1A. Ayarlı 0-12V, sabit +12V , -12V , -5V , +5V gerilimlere ihtiyaç olacaktır.
Temel Fonksiyon deneylerinin daha iyi anlaşabilinmesi için gerekli yerlerde yapay arıza simülasyonları Uygulama Modülleri üzerinde yapılabilinir,
Elektronik Uygulama Deney Modülleri bağlantı noktaları altın kaplamalıdır.
Elektronik Uygulama Deney Modülleriüzerinde devre şeması ve devre elemanları dizilidir.
Hatalar ile ilgili sorular ve açıklamalar Türkçe ve İngilizce deney kitaplarında gösterilmektedir.
Elektronik Uygulama Deney Modülleri ile 2mm altın kaplamalı özel kablolar verilmektedir.
ES05-01 DC Devreler Deney Modülü
Ölçü ve Test aletleri kullanımı ve uygulamaları deneyleri
Ohm Kanunu ve deneyi
Güç Hesaplaması deneyi
Elektriksel direnç ve renk kodları deneyi
Seri Bağlı Dirençler deneyi
Seri bağlı Direnç Devresinde Voltaj Ölçümü deneyi
Paralel Bağlı Dirençler deneyi
Paralel Bağlı Direnç Devresinde Voltaj Ölçümü deneyi
WHEATSTONE Köprüsü deneyi
Direnç Devrelerinde Yapay Hata Çalışması deneyleri
KIRSCHOFF Kanunu deneyi
ES05-01.II Elektronik Devreler Deney Modülü
NTC (Isı ile azalan direnç) deneyi
PTC (Isı ile artan direnç) deneyi
VDR ( Gerilim ile değeri değişen direnç) deneyi
LDR Foto Direnç (ışık ile değeri değişen direnç) deneyi
Germenyum ve Silikon Diyot Karakteristiklerinin İncelenmesi deneyi
LED ve Karakteristikleri deneyi
LED ile Ampül Karakteristikleri Arasındaki Farkların İncelenmesi deneyi
A Sınıfı Yükselteç deneyi
B Sınıfı Yükselteç deneyi
C Sınıfı Yükselteç deneyi
Kristal Osilatör deneyi
Tek Kararlı (Monostable) Osilatör (Multivibratör)deneyi
Çift Kararlı (Bistable) Osilatör (Multivibratör)deneyi
Kararsız (Astable) Osilatör (Multivibratör)deneyi
ES05-01.III DC Devreler Deney Modülü
Yarım dalga doğrultucu ve PI filtre deneyi
Paralel regüleli doğrultmaç deneyi
Seri regüleli doğrultmaç deneyi
İdeal seri regüleli doğrultmaç deneyi
ES05-01.IV DC Devreler Deney Modülü
Kirschoff akım kanunu deneyi
Kirschoff gerilim kanunu deneyi
Thevenin teoremi deneyi
Norton teoremi deneyi
J – FET transistör deneyi
ES05-01.V DC Devreler Deney Modülü
R – L – C devreleri deneyi
Seri bağlı dirençlerin incelenmesi deneyi
Karışık bağlı dirençlerin incelenmesi deneyi
Seri bağlı bobinlerin incelenmesi deneyi
Paralel bağlı bobinlerin incelenmesi deneyi
Karışık bağlı bobinlerin incelenmesi deneyi
Seri bağlı kondansatörlerin incelenmesi deneyi
Paralel bağlı kondansatörlerin incelenmesi deneyi
Karışık bağlı kondansatörlerin incelenmesi deneyi
ES05-02 AC Devreler Deney Modülü
Osiloskop ile Ölçme deneyleri
Alternatif Akımda Direnç Ölçme deneyi
Alternatif Akım Devrelerinde Dirençlerdeki Akım ve Gerilim Faz Açısı deneyi
Alternatif Devresinde Seri Bağlı Direnç deneyi
Alternatif Devresinde Paralel Bağlı Direnç deneyi
Kare ve Sinüs AC devrelerinde Kapasite deneyi
Kapasitif Reaktans ve Frekans ile Değişim deneyi
Kapasite Değerinin Değişmesinin Kapasitif Reaktansa Etkisi deneyi
AC Devrede Paralel Bağlanmış Kapasite deneyi
AC Devrede Seri Bağlanmış Kapasite deneyi
AC Devrede Kapasitenin Voltaj Bölücü Olarak Çalışması deneyi
AC Devrede Endüktans deneyi
Değişen Endüktans Değerinin Endüktif Reaktansa Etkisi deneyi
AC Devrede Seri Bağlı Direnç ve Kondansatör deneyi
AC Devrede Paralel Bağlı Direnç ve Kondansatör deneyi
AC Devrede Seri Bağlı Direnç ve Endüktans deneyi
AC Devrede Paralel Bağlı Direnç ve Endüktans deneyi
Yüksek Geçirgen ve Alçak Geçirgen Filtreler deneyi
Direnç ve Kapasite Filtre Devresi deneyi
Direnç ve Endüktans Filtre deneyi
Alçak Empedanslı AC Devresinde Paralel LC deneyi
Rezonans Devresinde Hata Çalışma deneyleri
Yüksek Empedanslı AC Devresinde Paralel LC deneyi
R-L-C Devresi deneyi
Transformatör ve Yük Altındaki Transformatör deneyi
Yük Altındaki Transformatörde Sekonder Akımı Ölçülmesi deneyi
ES05-02.I AC Devreler Deney Modülü
Paralel RLC devresinin incelenmesi deneyi
Seri RLC devresinin incelenmesi deneyi
Paralel rezonans devresinin incelenmesi deneyi
Seri rezonans devresinin incelenmesi deneyi
Alçak geçiren Pİ filtresinin incelenmesi deneyi
Yüksek geçiren Pİ filtresinin incelenmesi deneyi
ES05-03 Yarı İletkenler Deney Modülü
Diyot Karakteristikleri deneyi
Yarım Dalga Doğrultucu Diyot deneyi
Köprü Diyot Doğrultucu deneyi
Zener Diyot deneyi
Transistör çalışması deneyi
Şalter (Switch) Anahtar Özellikli Çalışan Transistör deneyi
Ortak Emiterli NPN Transistör Yükselteç deneyi
Ortak Emiterli PNP Transistör Yükselteç deneyi
DC/AC Konvertör deneyi
ES05-04 Yarı İletkenler Deney Modülü
Tümler Transistör (NPN ve PNP tip) Çiftinin Çalışması deneyi
Darlington Transistör deneyi
Fark (Differential) Yükselteç deneyi
JFET (Alan Etkili) Transistör Karakteristikleri deneyi
JFET İle Analog Anahtarlama deneyi
Doğrudan Bağlaşımlı Yükselteç deneyi
ES05-05 Güç Kaynakları Deney Modülü
Yarım Dalga Doğrultucu deneyi
Tam Dalga Doğrultucu deneyi
Yük Altında Doğrultma deneyi
Kondansatör İle Filtre deneyi
Zener Diyot deneyi
Zener Diyot ve Transistör ile Dengeleme deneyi
Aşırı Akım Korunması deneyi
Aşırı Voltaj Korunması deneyi
Simetrik DC Gerilim Kaynakları deneyi
Entegre ile Elde Edilen Voltaj Regülatör deneyi
Entegre ile Elde Edilen Ayarlanabilir Voltaj Regülatör deneyi
AC/DC Konvertör deneyi
DC/DC Sabit Çıkışlı Konvertör deneyi
DC/DC Ayarlı Konvertör deneyi
SMPS Anahtarlamalı (Switchmode) Regülatör Devresi deneyi
Anahtarlama Tekniği deneyi
Anahtarlama Hızlandırıcı (Boost) Tekniği deneyi
ES05-05.II Güç Kaynakları Deney Modülü
Yarım dalga gerilim ikileyici deneyi
Tam dalga gerilim ikileyici deneyi
Gerilim Üçleyici deneyi
Gerilim dörtleyici deneyi
ES05-06 Osilatörler Deney Modülü
RC Devresi Osilatörü deneyi
LC Devresi Osilatörü deneyi
RC ve LC Devresi Osilatörlerinde Hata Çalışması deneyleri
Wien Köprüsü Osilatörü deneyi
Collpitt Osilatörü Deneyi
Hartley Osilatörü deneyi
Kararsız Multivibratör deneyi
555 ile Kararsız Multivibratör deneyi
ES05-07 İşlemsel Yükselteçler Deney Modülü
741 İşlemsel Yükselteç Entegresi Teknik Özellikleri deneyi
Geri Besleme Döngüsü (Feedback-Loop) deneyi
Evirici İşlemsel Yükselteç deneyi
Evirmesiz İşlemsel Yükselteç deneyi
Toplayıcı İşlemsel Yükselteç deneyi
Fark Yükselteci deneyi
İşlemsel Yükseltecin Karşılaştırıcı deneyi
ES05-07.II İşlemsel Yükselteçler Deney Modülü
Ters çeviren(Inverting) işlemsel yükseltecin DC gerilimde çalışması deneyi
İşlemsel Yükseltecin çıkış Offset ayarının yapılması deneyi
Sabit akım olarak çalışan İşlemsel Yükseltecin İncelenmesi deneyi
İşlemsel Yükseltecin Akım Voltaj dönüştürücü olarak çalışması deneyi
Logaritmik Amplifikatör olarak çalışan işlemsel yükseltecin çalışması deneyi
İşlemsel Yükseltecin alçak geçirgen aktif filtre olarak kullanılması deneyi
Tepe (Peak) dedektörü olarak çalışan İşlemsel Yükseltecin çalışması deneyi
Enstrümantasyon olarak çalışan işlemsel yükseltecin çalışması deneyi
ES05-07.III İşlemsel Yükselteçler Deney Modülü
İşlemsel Yükseltecin Astabil Multivibratörler olarak çalışması deneyi
İşlemsel Yükseltecin Monostabil Multivibratörler olarak çalışması deneyi
İşlemsel Yükseltecin Bistabil Multivibratörler olarak çalışması deneyi
İşlemsel Yükselteç ile yapılan Simetrik Kare Dalga Jeneratörü çalışması deneyi
555 Entegresi ile yapılan Simetrik Kare Dalga Jeneratörü çalışması deneyi
İşlemsel Yükselteç ile yapılan darbe genişliği modülasyon modu ( Asimetrik) Kare Dalga Jeneratörü çalışması (PWM Generatör) deneyi
555 Entegresi ile yapılan asimetrik kare dalga jeneratörü çalışması deneyi
Üçgen, Sinüs ve Kare dalga jeneratörü çalışması deneyi
ES05-08 Filtreler Deney Modülü
Alçak Geçirgen Filtre deneyi
Yüksek Geçirgen Filtre deneyi
Alçak Geçirgen Filtrede Hata deneyi
Yüksek Geçirgen Filtrede Hata deneyi
LC Devresi deneyi
İki T Elemanlı Filtre deneyi
Yük ve İşlemsel Yükselteçli Devrede Filtre deneyi
İşlemsel Yükselteç İle Filtre deneyi
Zayıflatma (Attenuation) deneyi
Birleşik Filtreler deneyi
Yüksek ve Alçak Geçiren Ardaşık Filtreler deneyi
Paralel Filtre deneyi
ES05-09 Güç Elektroniği Deney Modülü
Güç Transistörünün Çalışması deneyi
MOSFET Transistör İle Çalışma deneyi
MOSFET Transitörde Hata Çalışması deneyi
Tristör İle Çalışma deneyi
Tristörde Hata Çalışması deneyi
Tristörde Tetikleme deneyi
UJT Devresi deneyi
Yalıtım (İzolasyon) Devresi İle Çalışma deneyi
Triac (Triyak) Devresi Çalışması deneyi
Triac ile Pratik Çalışma deneyi
Diac (Diyak) Davranışı deneyi
ES05-09.II Güç Elektroniği Deney Modülü
4017 Entegresi ile PWM (Pulse Width Modulation) Pals Genlik Modülasyonu deneyi
555 Entegresi ile PWM deneyi
DC Güç Kontrol deneyi
Motor Hız Kontrol deneyi
ES05-09.III Güç Elektroniği Deney Modülü
UJT (Uni Junction Transistor) deneyi
PUT (Programable Uni Junction Transistör) Karakteristkleri deneyi
PUT Osilatör deneyi
SUS (Silicon Unilateral Switch)Karakteristikleri deneyi
SUS Osilatör deneyi
SCS (Silicon Controlled Switch) deneyi
SCS Osilatör deneyi
PNPN Diyot Karakteristikleri deneyi
PNPN Diyotlu Osilatör deneyi
SCR (Silicon Controlled Redresor) Karakteristikleri deneyi
SCR’ li Kontrol deneyi
Triyak (Triac) ile AC Güç Kontrol deneyi
ES05-09.IV Güç Elektroniği Deney Modülü
Op-Amp ile Otomatik Kontrollü Lamba deneyi
Triyak (Triac) ile Otomatik Kontrollü Lamba deneyi
Turn-on Zamanlayıcı deneyi
Turn-off Zamanlayıcı deneyi
ES05-10 Dijital Teknoloji Deney Modülü
Analog Mantık Kapı Karakteristiği deneyi
Analog Çoğullayıcı Devresinde Yapay Hata Çalışması deneyi
S-R tip Devrenin Karakteristikleri deneyi
Kararsız Devrenin Karakteristikleri deneyi
Kararsız Devrede Hata Çalışması deneyi
Tek Durumlu Entegre Devrenin Karakteristikleri deneyi
Ondalıklı Sayıcı Devrelerin Davranışı Deneyi ve 7 Segmetli Gösterge deneyi
İki Yönlü, İkili Kodlanmış Ondalık Sayıcı ve 7 Segmetli Gösterge deneyi
Analog Karşılaştırıcı Karakteristikleri deneyi
Analog Integratör deneyi
Üçgen Sinyal Üretilmesi Deneyi
D/A (Dijital/Analog) Çevirici (Konvertör) deneyi
A/D (Analog/Dijital) Çevirici (Konvertör) deneyi
Rastgele (Kararsız- Astable) Sayı Üreteci deneyi
ES05-11 Dijital Teknoloji Deney Modülü
Göstergeler (Indicators) deneyi
Transistör ve Diyot ile Mantık Devresi deneyi
Temel Kapı Deneyleri OR-AND-NOT deneyi
CMOS Kapı deneyleri
BOOLE Cebiri ve Mantıksal Kapı Fonksiyonu deneyi
Schmitt Tetikleme Eviricisi İle Basit İşlem deneyi
Üç Durumlu Tamponla Çalışma deneyi
ES05-12 Dijital Teknoloji Deney Modülü
Kodlayıcı Devresi ve Kod Çözücü Devresi deneyi
Kod Çözücü Devresinde Yapay Hata Çalışması deneyi
Çoğullayıcı (MUX) deneyi
Çoğullama Çözücü (DEMUX) deneyi
Çoğullama Çözücü Devrede Yapay Hata Çalışması deneyi
Karşılaştırıcı (Comp.) deneyi
Karşılaştırıcı Devrede Yapay Hata Çalışması deneyi
Toplayıcı (Adder) deneyi
Eşlik Devresi deneyi
Eşlik Üreteci Devresinde Yapay Hata Çalışması deneyi
ES05-13 Dijital Teknoloji Deney Modülü
Ardaşık Sistemler, Mantıksal Kaynak ve Mantıksal Ekran (Logic Sources and Logic Displays) deneyi
NOR Geçitli S-R iki durumlu deneyi
Shift Registers deneyi
Sayıcı deneyi
Sayıcı Devresinden Yapay Hata Çalışması deneyi
İki Yönlü Eşzamanlı Sayıcı deneyi
ES05-14 Optik Devreler Deney Modülü
LCD Likit Kristal Gösterge deneyi
7 Segmentli Göstege deneyi
LED deneyi
LDR (Işıkla değeri değişen direnç) deneyi
Fiber Optik tekniği deneyi
IR (Infared) Kızıl ötesi deneyi
ES05-15 Breadboard (Lehimsiz Montaj) Deney Modülü
Gerilim besleme noktaları üzerinden bağlantılar yapılarak devre tasarımı, Breadboard kullanımı
ES05-15.V2 Breadboard (Lehimsiz Montaj)
150mm x 200mm Boyutlu Breadboard da temel seviye devre tasarım işlemleri
ES05-16 Elektriksel Ağlar Deney Modülü
Ohm Kanunu deneyi
Bir akım kaynağının iç direncinin bulunması deneyi
Bir AC kaynağın iç direncinin bulunması deneyi
DC Devrede yük üzerinde harcanan elektriksel gücün bulunması deneyi
AC Devrede yük üzerinde harcanan elektriksel gücün bulunması deneyi
AC akım kaynağından yüke aktarılan elektriksel güç deneyi
Beraber bağlanan DA-DA güç kaynakları deneyi
Beraber bağlanan DA-AA güç kaynakları deneyi
THÈVENIN ve NORTON teoremleri deneyleri
Yıldız, Üçgen devre analizleri deneyi
WHEATSTONE Köprüsü deneyi
D.A. kaynağından beslenen bir WHEATSTONE köprüsünde ölçüm deneyi
Wheatstone köprüsü devresinde yapay arıza deneyi
A.A kaynağından beslenen WHEATSTONE köprüsünde ölçüm deneyi

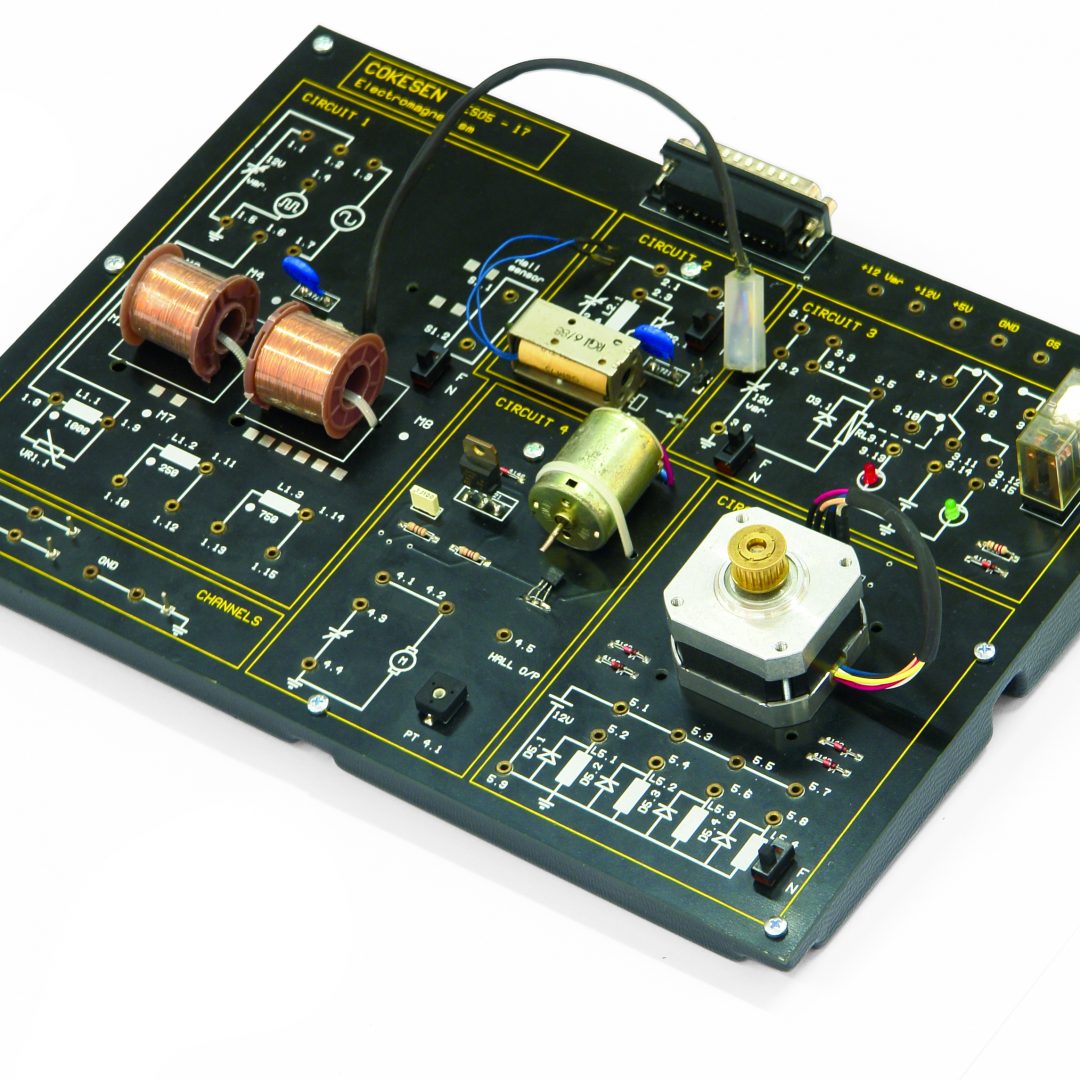

ES05-17 Elektro Magnetizma ve Endüstriyel Uygulamalar Deney Modülü
Manyetik alan ölçümü deneyi
Manyetik alanın manyetik alan algılayıcı sensör ile karşılaştırmalı ölçümü deneyi
Manyetik alanın Ferit-Pirinç-Demir-Mıknatıs gibi nüveler ile değişim deneyi
Endüktivlenmiş bir bobinin reaktansının hesaplanması deneyi
Elektro mıknatısın çalışması deneyi
Rölenin çalışması deneyi
Karşılıklı indüktiflenme deneyi
Transformatörün tepkisinde nüvenin rolü deneyi
Röle kontaklarının kendiliğinden pozisyon tutması deneyi
DC Motorda Hall dedektör ile hız ve gerilim karakteristiği deneyi
Jeneratör deneyi ve üretilen gerilimin ölçülmesi
Adımlı Motor (Spepper Motor) prensibi ve çalıştırılması deneyi
ES05-17.I AC Devreler Deney Modülü
Elektro mıknatısın çalışması deneyi
DC Motorda Hall dedektör ile hız ve gerilim karakteristiği deneyi
Mıknatıs ve Manyetik alan deneyleri
ES05-19 İşlemsel Yükselteçler Deney Modülü
Op. Amp’ın Gerilim İzleyici Olarak Kullanılması deneyi
Op. Amp’ın İntegral Alıcı Olarak Kullanılması deneyi
Op. Amp’ın Türev Alıcı Olarak Kullanılması deneyi
Op. Amp’ın Zamanlayıcı (Timer) Olarak Kullanılması deneyi
Op. Amp’ın Yarım Dalga Doğrultucu Olarak Kullanılması deneyi
Op. Amp’ın Tam Dalga Doğrultucu Olarak Kullanılması deneyi
Op. Amp’ın Yüksek Geçirgen Filtre Olarak Kullanılması deneyi
Op. Amp’ın Bisable (Kararlı) Multivibratör SR-Flip-Flop Olarak Kullanılması deneyi
Op. Amp’ın Gerilim/Akım Dönüştürücü Olarak Kullanılması deneyi
ES05-21 RAM-EEPROM Deney Modülü
Ram Belleğe Bilgi Kaydetme deneyi
EEPROM Belleğe Bilgi Kaydetme deneyi
Ram Bellekten Bilgi Okuma deneyi
EEPROM Bellekten Bilgi Okuma deneyi
ES05-22 ALU Modülü Deney Modülü (Dijital Teknoloji)
Yarım Toplayıcı Deney Uygulaması deneyi
Tam Toplayıcı Deney Uygulaması deneyi
Paralel Toplayıcı Deney Uygulaması deneyi
Yarım Çıkarıcı Deney Uygulaması deneyi
Tam Çıkarıcı Deney Uygulaması deneyi
Paralel Çıkarıcı Deney Uygulaması deneyi
74LS181N Entegresi ile Toplama, Çıkarma İşlemleri deneyi
Seri Toplayıcı/ Çıkarıcı Deney Uygulaması deneyi
Çarpma İşlemi Deney Uygulaması deneyi
Bölme İşlemi Deney Uygulaması deneyi
ES05-23 Transformatör ve Transformatör kayıpları Deney Modülü
Transformatörde Kısa Devre de akım ölçülmesi deneyi
Transformatörde Kısa Devre de Gerilim ölçülmesi deneyi
Transformatörde Kısa Devrede Bakır Kaybının Ölçülmesi deneyi
ES05-25 Dijital Devreler Deney Modülü
Dijital/ Analog (D/A) ve Analog/Dijital (A/D) çeviriciler (ADC, DAC) deneyleri
555 Entegresi ile Osilatör deneyi
7 Segment Display (Gösterge) 7447 ile sürülmesi deneyi
DOT Matriks Display deneyi
ES05-26 HI-FI Stereo Yükselteç (2 x 10W) Deney Modülü
AF Ön Yükselteç Devresi (Preamplifikatör) deneyi
AF Ön Yükselteç Devresi (Preamplifikatör) üzerinde yapay arıza bulma deneyi
Çıkış katları Sağ Kanal ve Sol Kanal Devresi ve devre üzerinde yapay arıza bulma deneyi
Balans, Tiz Ses, Bas ses, Ses Şiddeti ayarları izleme deneyleri
Arızalar ve sebepleri deneyleri
ES05-28 Elektronik Devreler Deney Modülü
RC Faz Kaydırmalı Osilatör Devresi deneyi
Wien Köprüsü deneyi
PNP-NPN Transistör karakteristikleri deneyi
Alçak Geçirgen, Yüksek Geçirgen Filtre deneyleri
ES05-29 Elektronik Devreler Deney Modülü
Op-Amp ile Tek Kararlı Harmonik Osilatör ( Monostable Oscillator) deneyi
Op-Amp ile Gerilim Bandı karşılaştırıcı deneyi
Op- Amp ile Enstrümantasyon Yükselteci deneyi
Op Amp ile Ton (ses) Kontrolü deneyi
Parazit Jeneratör deneyi
Darbe Ayarlanabilir Osilatör deneyi
Schimitt Osilatörü deneyi
Metronom deneyi
ES05-30 Elektronik Devreler Deney Modülü
Kristal Osilatör deneyi
Trafik Işıkları deneyi
Seviye Kontrol deneyi
LDR ve LED Karakteristikleri deneyleri
RC kuplaj (bağlantılı) Yükselteç deneyi
Transformatör kuplaj (bağlantılı) Yükselteç deneyi
FET Karakteristikleri deneyi
FET Ortak Kaynak Yükselteç deneyi
FET Ortak Kanal deneyi
ES05-31 Dijital Devreler Deney Modülü
2 bitten 1 bite kodlayıcı/çoğullayıcı deneyi
2 bitten 4 bite kodlayıcı deneyi
4 bitten 10 bite kodlayıcı deneyi
9 bitten 4 bite kodlayıcı deneyi
8 den 1’e çoğullayıcı deneyi
1 den 8’e çoğullayıcı kod çözücü deneyi
ES05-33 DC Devreler Deney Modülü
Transistörlü ses yükseltecinin incelenmesi deneyi
Entegreli ses yükseltecinin incelenmesi deneyi
Emiteri topraklı – Kolektörü topraklı – Beyzi topraklı yükselteçlerin incelenmesi deneyi
Kristal Osilatör devresinin incelenmesi deneyi
ES05-34 Dijital Devreler Deney Modülü
S R Flip-Flop devresi deneyi
D Flip-Flop devresi deneyi
Dijital Kapı Deneyleri 74HC075-4077 deneyi
Universal Shift Register deneyi
Binary Sayıcı deneyi
Bistabil Multivibratör deneyi
Monostabil Multivibratör deneyi
Asabil Multivibratör deneyi
ES05-36 Dotmatrix ve Kayan Yazı Karakterleri Deney Modülü
ASCII kodlaması deneyi
Karakter Jeneratörü deneyi
Kayan Yazı Karakterlerinin oluşturulması deneyi
