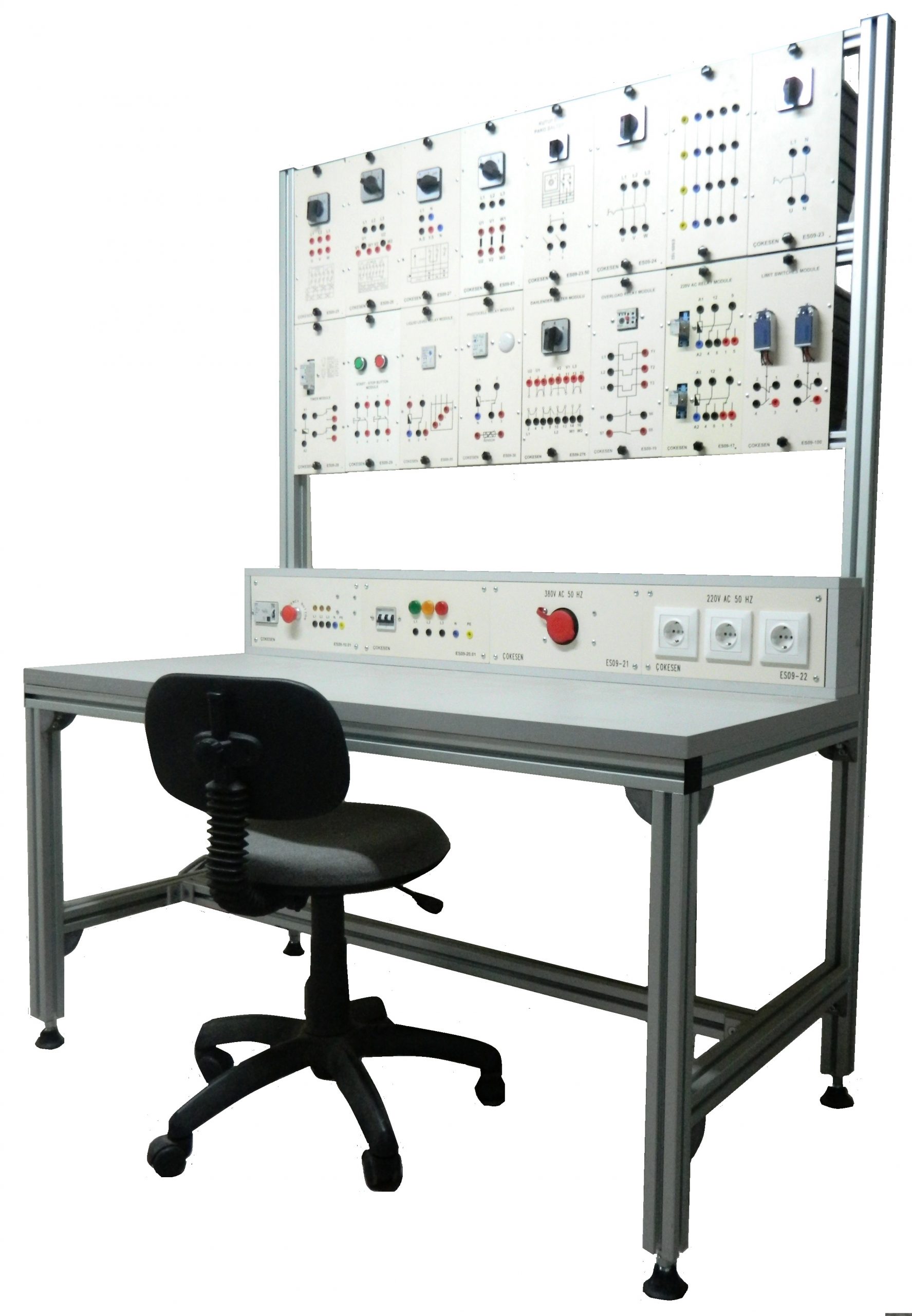

ES100 Otomatik Kumanda Eğitim Seti

Otomatik olarak kontrol edilebilen sistemlerin çalışma prensiplerinin uygulamalı olarak eğitimin sağlamak üzere tasarlanmıştır. Kullanılan malzeme ve tasarım olarak güvenli olup elektrik çarpması sonucu meydana gelebilecek kazalara karşı tam korumalıdır. Bu setlerde talebelerin çalışacağı düşünülerek güvenlik ön planda tutulmuş ve aynı zamanda güncel teknolojinin eğitimi amaçlanmıştır.

Eğitim seti deney modüllerden meydana gelmektedir. Bu sayede uygulaması yapılacak deney ile ilgili malzeme listesinin talebe tarafından seçilmesi imkânının yanında ileride doğabilecek ilave modüllerin de kullanımına olanak sağlanmıştır. Güvenlik olarak setin ana güç ünitesi kaçak akım rölesi, acil durum butonu ve çarpılmaya karşı korumalı çift izoleli bağlantı soketleri ile buna uygun özel bağlantı kabloları sayesinde deneyler yapılabilmektedir.

Modüler kullanıma alüminyum profil çerçevesi imkan sağlamaktadır. Deneyi yapılacak modüller bu çerçeveye kolay takılır ve kelebek vidaları ile sabitlenerek özel bağlantı kabloları ile devre kurulur. Bu sayede sarf malzeme tedariki sorunu da ortadan kalkmış ve yıllarca kullanıma uygun demirbaş nitelikli bir sistem sağlanmış olur.

Modüller üzerindeki yazı ve tanımlar ile semboller kazıma metodu ile yapılmaktadır. Bu sayede zamanla elle veya sürtünme sonucu bu tanıtıcı yazıların, sembollerin çıkması veya silinmesi mekanik olarak imkânsız hale getirilmiştir. Bu nedenle boya veya etiket kullanılmamaktadır. Modüller paslanmaz ve yalıtkan malzemeden yapılmış arka kapakları ise plastik malzemeden üretilmiştir.

ES100 Otomatik Kumanda Eğitim Seti başlık altında olan malzemelerin tamamı alınabileceği gibi kısım kısımda listeden seçilerek alınabilmektedir. Bu Eğitim seti ÇOKESEN üretimi ES300.1200 veya tüm diğer PLC eğitim setleri ile de kullanıma uygun tasarlanmıştır.

Teknik Özellikleri:

Masa üstü Güç Konsülü

Kaçak Akım Rölesi, Acil durum butonu, L1-L2-L3-N-PE pilot lambalı 4mm çıkışlar bulunur.

3 Faz sigorta, L2-L2-L3-N-PE Pilot lambalı 4mm çıkışlar bulunur.

3 Faz harici çıkış priz modülü bulunur.

Tek faz 220V 3 Adet piriz modülü bulunur.

Boyutları: 140 x 25 x 25cm’dir.

Tabla

Boyutları: 140 x 80 x 75 cm – Laminant’tır.

Deney Modülleri

220V AC röle deney modülü

Termik röle deney modülü

Termik manyetik şalter deney modülü

Kontaktör deney modülü

2 Kutuplu şalter deney modülü

3 Kutuplu şalter deney modülü

1-0-2 Pako şalter deney modülü

0 – Yıldız – Üçgen Pako Şalter deney modülü

Zaman rölesi deney modülü

Jog Buton deney modülü

Start-Stop Buton deney modülü

Sıvı seviye röle deney modülü

Fotosel röle deney modülü

Sinyal lamba deney modülü

Dahlender deney modülü (Opsiyon)

Sınır anahtarı deney modülü

Bara deney modülü (Opsiyon)

Dahlender şalter deney modülü (Opsiyon)



Yapılabilecek Deneyler:

  • Butonları, sınır şalterleri ile kumanda,
  • Kontaktör kullanımı ve deneyleri ile kontrol tekniği,
  • Manyetik, Kapasitif, Optik sensörler ile kumanda,
  • 220V AC Röle ile kumanda tekniği,
  • Termik röle deneyi,
  • Tek kutuplu şalter ile yol verme deneyi,
  • Kesik ve Süreli Çalıştırma,
  • Paket şalter ile kumanda,
  • Uzaktan kumanda (Bir den fazla butonla kumanda),
  • Dönüş yönü değiştirme kumandası,
  • Kalıcı Paket Şalterle dönüş yönü kumandası,
  • Butonla kilitleme,
  • Elektriksel kilitleme,
  • Yol verme kontrolü.
