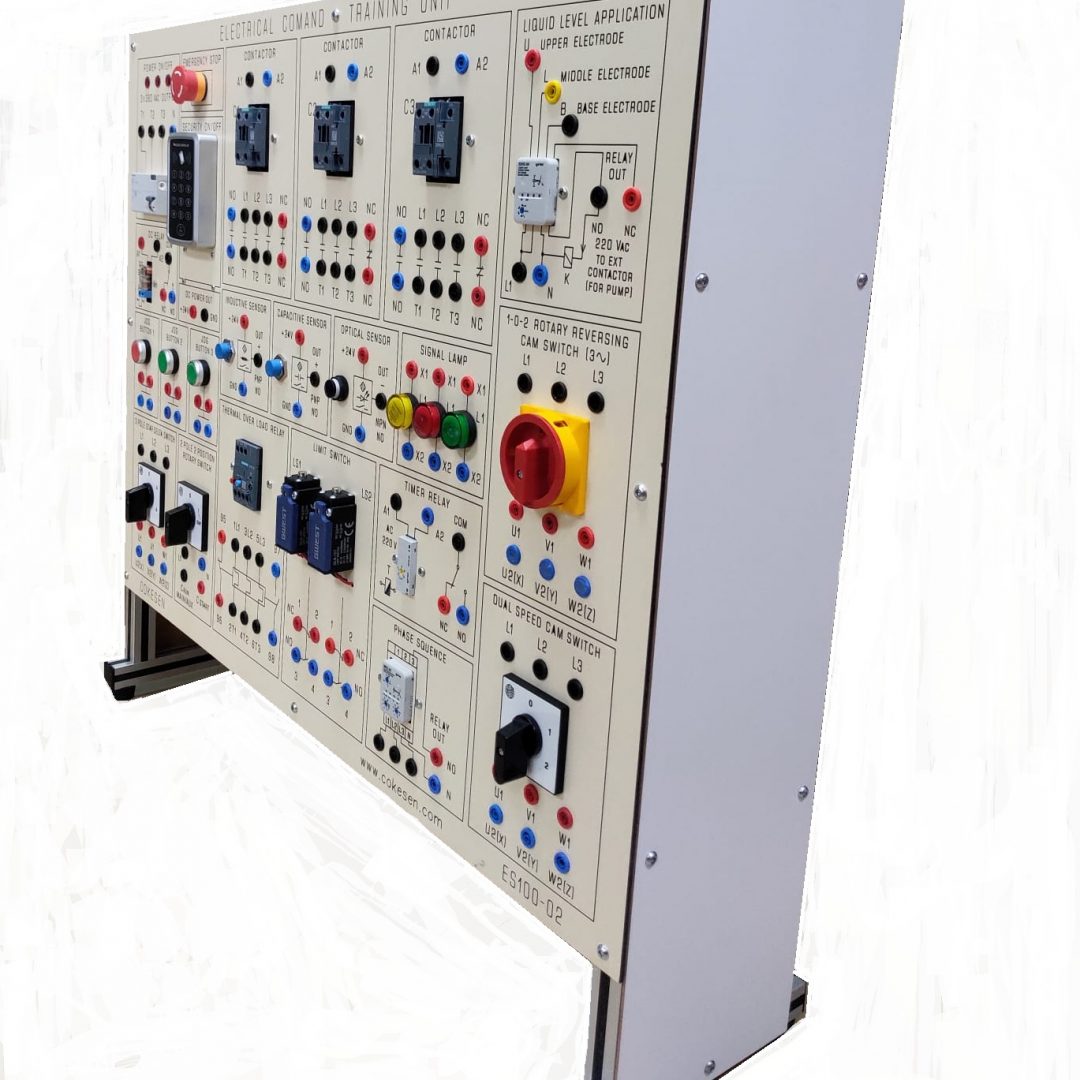

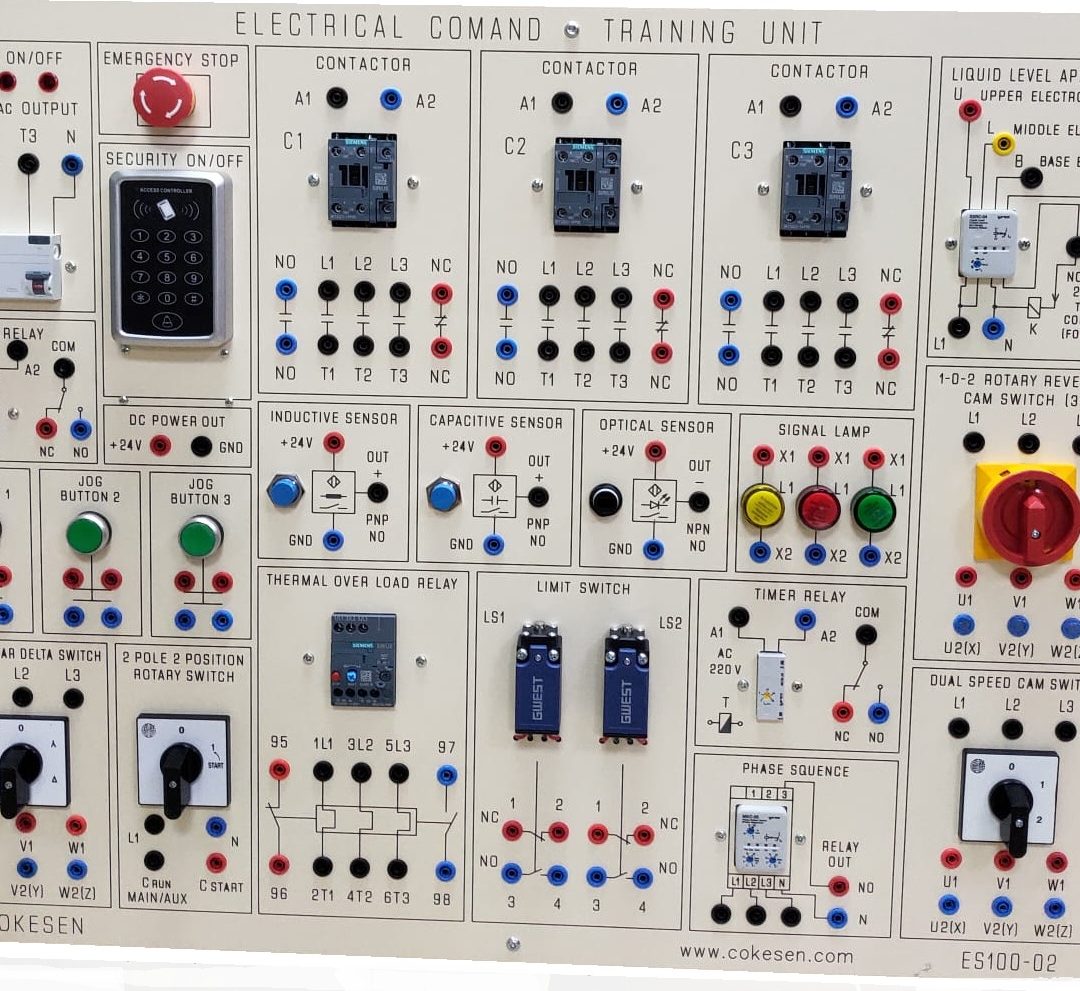

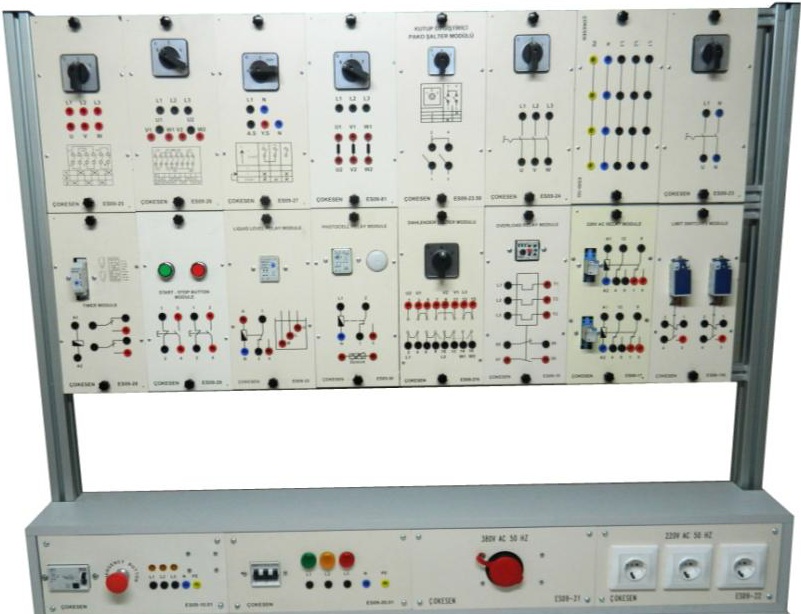

ES100.02 Otomatik Kumanda Eğitim Seti

Otomatik Kumanda Eğitim Seti, kumanda devrelerinde kullanılan devre elemanları ile yapılabilecek devreleri kolayca kurmak, çalıştırmak ve bu devre elemanlarının en kolay şekilde kavranmasını sağlamak amacı ile geliştirilmiştir. Set üzerinde şalterler, koruma ve kumanda röleleri, sensörler, akım koruma röleleri sinyal lambaları, ve zamanlayıcılar için ayrı bölümler bulunur. Otomatik Kumanda Eğitim Seti kumanda devreleri müfredat programını karşılayacak yapıdadır. Otomatik Kumanda Eğitim Seti 220 volt gerilimle çalışır. Otomatik Kumanda Eğitim Seti alüminyum platform üzerine kurulmuştur ve Masa üzerinde kullanılabilinir. Otomatik Kumanda Eğitim Seti üzerindeki tüm devre elemanları endüstride kullanılan devre elemanlarının birebir aynısıdır. Otomatik Kumanda Eğitim Seti üzerinde kaçak akım koruma rölesi, acil durdurma butonu, sigorta koruması, kartlı güvenlik kilidi bulunur. Otomatik Kumanda Eğitim Seti ile birlikte şu motorlar verilmektedir: 1 adet 3 fazlı Asenkron Motor (4kW Yıldız Üçgen) 400VAC,2P=4 1450 rpm,50 Hz) 1 adet çift devirli Asenkron Motor (Dahlender) 400VAC 1,4 kW , 1,8 kW 2P=4/2 kutup 1435/2875 rpm 1 adet 1 fazlı yardımcı sargılı Kondansatör startlı 1320 rpm 100W 220VAR Motor Motorların klemens kutusundaki giriş ve çıkış uçları 2,5 mm, esnek, çarpılmaya karşı korumalı ve yaylı başlığa sahip kablolara uygundur. Koruma sınıfı, çalışma rejimi ve soğutma tarzı standartlara uygundur. Otomatik Kumanda Eğitim Seti ile en az aşağıdaki deneyler yapılabilinir: Optik sensör deneyleri Endüktif sensör deneyleri Kapasitif sensör deneyleri 0-1 şalter deneyleri 0-1-2 şalter deneyleri 1-0-2 şalter deneyleri Yıldız / Üçgen şalter deneyleri 0-1 şalter bir fazlı şalter yol verme deneyleri Sağ-Sol röle deneyleri Termik röle deneyleri Faz kesilmesi rölesi deneyleri Faz yön kontrol rölesi deneyleri Aşırı / Düşük akım rölesi deneyleri Aşırı / Düşük gerilim rölesi deneyleri Sıvı seviye rölesi deneyleri Sınır anahtarı deneyleri Zaman rölesi deneyleri Otomatik Kumanda Eğitim Seti ile birlikte firmamız tarafından hazırlanmış Türkçe, her deneyin yapılmasını İşlem sırasıyla açık biçimde anlatan deney videosu bulunur. Otomatik Kumanda Eğitim Seti üzerindeki yazı ve tanımlar ile semboller kazıma metodu ile yapılmaktadır. Bu sayede zamanla elle veya sürtünme sonucu bu tanıtıcı yazıların, sembollerin çıkması veya silinmesi mekanik olarak imkânsız hale getirilmiştir. Bu nedenle boya veya etiket kullanılmamaktadır. Otomatik Kumanda Eğitim Seti boyutları: En:89,5 cm Boy:83 cm Derinlik:21 cm
Hızlı gözat
Kapat

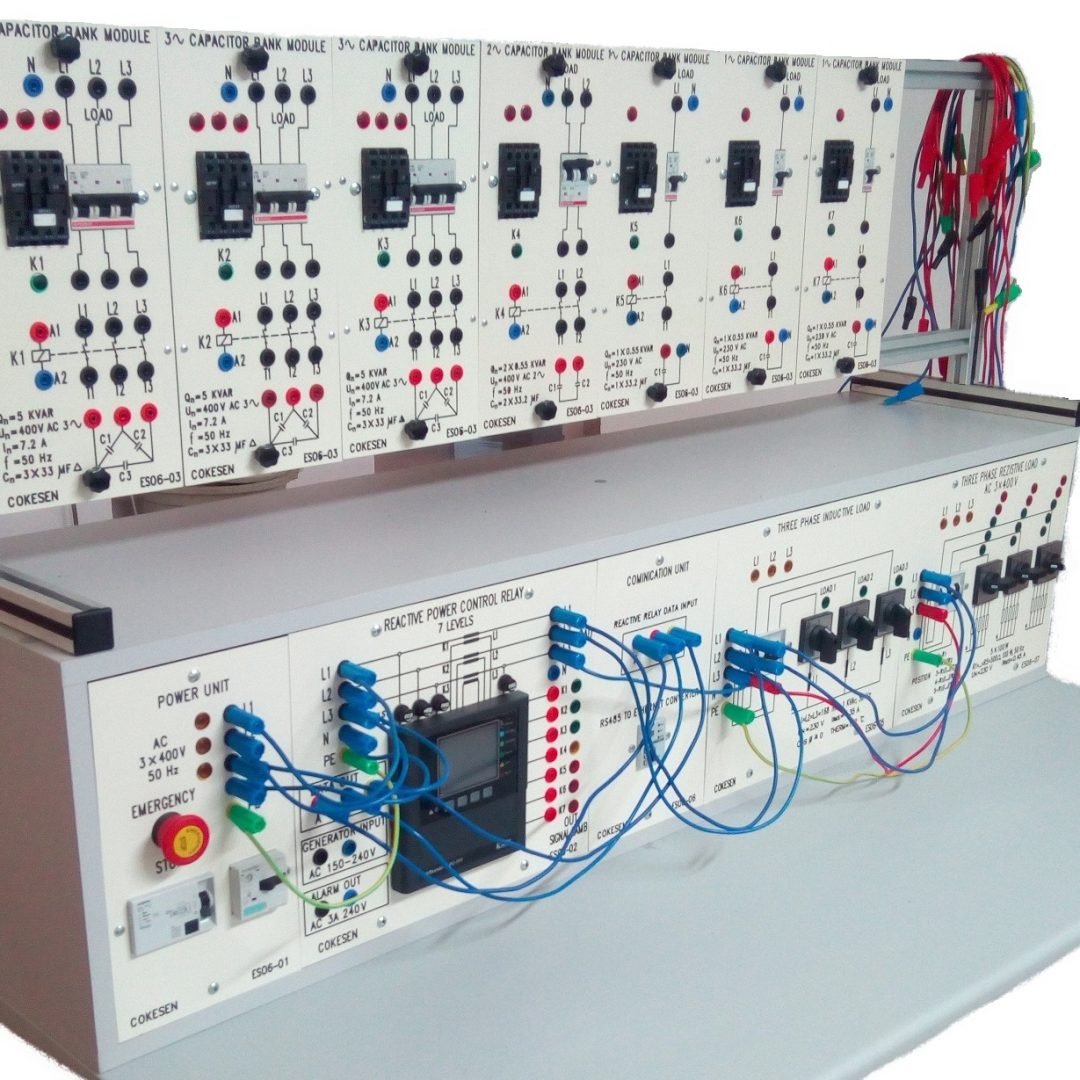

ES06 Modüler Kompanzasyon Eğitim Seti

Modüler Kompanzasyon Eğitim Seti, Kompanzasyonla ilgili kavramların öğrenilmesi, devre elemanlarının tanınması ve uygulamalı eğitime yardımcı olması amacıyla modüler yapıda, 8-10kW elektriksel gücün kompanzasyonuna göre tasarlanmıştır. Modüler Kompanzasyon Eğitim Setinde R-L-C yüklerin AC devreler üzerinde etkilerinin incelenmesi yapılabilinir, reaktif rölenin LCD ekranı ile her fazın konumu vektörel olarak görülebilinir, bilgisayar ara birim sayesinde de fazları bilgisayardan izleme, kontrol ve kumanda yapılabilinir. Modüler Kompanzasyon Eğitim Setinde endüstride kullanılan elemanların tanınması açısından eğitim setinde birebir bu ürünler kullanılmıştır. Modüler Kompanzasyon Eğitim Seti Deney Masası ayaklı tabla ve üst konsülünden oluşur. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilinir. Laminant Tablanın ön kısmı açılma ve kabarmaya karşı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC dir. Modüler Kompanzasyon Eğitim Seti deney modülleri 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları ile kullanılabilinir. Tüm teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm2 dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur. Modüler Kompanzasyon Eğitim Seti deney modülleri masadaki Alüminyum sigma H profil raya yerleştirilerek dikey konumda kullanılabilecek yapıdadır. Modüler Kompanzasyon Eğitim Setinin üzerindeki tüm teknik değerler, fonksiyon özellikleri, rakam ve yazılar uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir. Teknik Özellikler: Modüler Kompanzasyon Eğitim seti aşağıda belirtilen 5 modül, 1 yük ünitesi ve uygulama için gerekeli aksesuarlardan oluşur. Güç Kaynağı Modülü
  • 3 x 25A 30mA kaçak akım koruma rölesi,
  • 6-10A koruma röleli,
  • Acil Stop Butonu.
Reaktif Röle Modülü
  • Türkçe menü,
  • Kolay devreye alma,
  • Geniş renkli LCD ekran (320x240 pixel 3,2’’),
  • Trifaze, Difaze, Monofaze Kondansatör bağlayabilme,
  • 1..31’e kadar akım ve gerilim harmoniklerini grafik ile gösterme,
  • Düşük akımda bile kompanzasyon yapabilme (10 mA),
  • Kondansatörlerin bağlı oldukları faz yada fazları ekranda gösterme,
  • 3 fazın elektriksel büyüklüklerini aynı anda izleyebilme özelliği,
  • Bilgisayar haberleşmeli (RS 485 MODBUS RTU),
  • 40/5 A akım trafolu.
Kondansatör Modülü
  • 3 Fazlı,
  • Sigorta korumalı,
  • Kontaktör kontrollü,
  • 3 x 0,5 KVAR, 3 x 1 KVAR, 3 x 1,5 KVAR kondansatör grubu.
Kondansatör Modülü
  • 1-2 Fazlı,
  • Sigorta korumalı,
  • Kontaktör kontrollü,
  • 2 x 0,5 KVAR, 1 x 0,5 KVAR, 1 x 0.5 KVAR, 1 x 0.5 KVAR kondansatör grubu,
  • Kapasitör gücü 2 KVAR.
İndüktif Yük Modülü
  • 3 Fazlı,
  • Her faz ayrı kartuş sigorta korumalı,
  • Sinyal lambalı,
  • 3 x 1 KVAR her faz 0-1 KVAR potansiyometre kontrollü,
  • Fan soğutmalı,
  • PTC Korumalı,
  • Sigorta korumalı.
Bilgisayar Ara Birim Modülü
  • Reaktif röle ile bilgisayar bağlantısı,
  • Çıkışı : RS485.
Rezistif Yük Modülü
  • 3 Fazlı,
  • Her faz ayrı kartuş sigorta korumalı,
  • Sinyal lambalı,
  • 3 x 500W her faz 100W,
  • Fan soğutmalı.
Aksesuarlar: Uygulamalar için 4mm sonsuz geçmeli özel yaylı ve çapılmaya karşı korumalı bağlantı kablolar, Reaktif röle yazılım CD’si, Uygulamalı eğitim videosu.
Hızlı gözat
Kapat

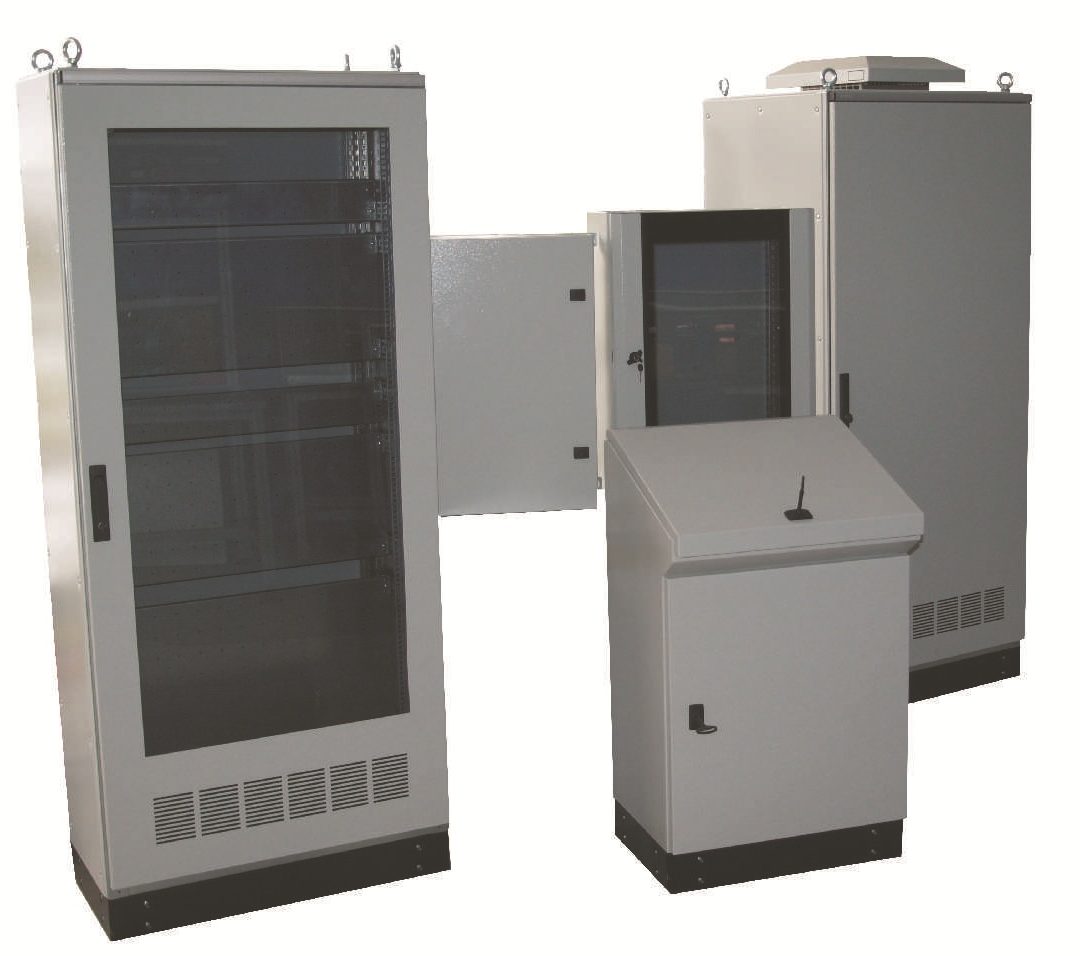

ES07 Pano Monitörlüğü Eğitim Seti

Pano Monitörlüğü Eğitim Seti, Elektrik - Elektronik alanında, bina iç - dış elektrik tesisatları, zayıf akım, kuvvetli akım, aydınlatma vb. panolarının tasarımı, malzemelerin  yerleştirilmesi, bara ve kabloların işlenmesi, testlerinin yapılması ve panoların tesislere montajlarının uygulamalı öğrenilmesi amacıyla tasarlanmıştır. Pano Monitörlüğü Eğitim Setinde, Günümüz teknolojisinde kullanılan modüler pano yapısı tercih edilerek çok farklı  uygulamalarda defalarca kullanım olanağı sağlanmıştır. Profiller ve birleştirme elemanları panoların temel yapısını oluşturur. Panolar prefabrik modüler yapıda olup az sayıda cıvata ile kolay montaj yapılabilmektedir. Çok geniş yelpazede aksesuar ve seçenekler mevcut olup, değişik tasarımlar ve farklı büyüklükteki malzeme montajına imkan sağlamaktadır. Değişik ölçüde montaj plakası, göğüs kapakları, dikey - yatay montaj profilleri ve yükseltme parçaları vb. aksesuarları mevcuttur. Pano kabinlerinde, dahili mekanlar için IP55, harici mekanlarda IP66 koruma standardı sağlanmıştır. Bununla bağlantılı olarak, dış kısımlar 2mm DKP saçtan yapılmış ve toz boya ile kaplanmıştır. İç kısımlar, 2mm galvanizli saçtan yapılmış olup, katodik koruma ile çizilme ve darbelere karşı korunmuştur. Teknik Özellikler: Pano Monitörlüğü Eğitim Seti 5 kısımdan oluşmaktadır: 1-Dahili Pano Seti 2-Dahili Cam Kapaklı Pano Seti 3-Kumanda Pano Seti 4-Dahili Tip İç Tesisat Pano Seti 5-Harici Pano Seti   1-Dahili Pano Eğitim Seti 80cmx40cmx180cm boyutlarında ve  prefabrik modüler yapıdaki pano, Değişik ölçülerde montaj plakaları, Göğüs kapakları, Dikey ve Yatay montaj profillerinden iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir. Dahili Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir. Dahili Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir: 2 adet Yan kapak, 1 adet Arka kapak, 1 adet Camsız ön kapak, 1 adet 220V Fanlı Pano ölçüsüne uygun üst kapak, 2 adet Dikey profil takımı, 2 adet Yatay profil takımı, 30 adet Montaj profili, 300 adet Profil tespit elemanları, 4 adet 200mmx800mm Galvanizli delikli montaj plakası, 3 adet 300mmx800mm Galvanizli delikli montaj plakası, 2 adet 400mmx800mm Galvanizli delikli montaj plakası, 1 adet 600mmx800mm Galvanizli delikli montaj plakası, 2 adet 200mmx600mm Galvanizli delikli montaj plakası, 2 adet 300mmx600mm Galvanizli delikli montaj plakası, 1 adet Pano ölçüsüne uygun fırçalı örtü takımı, 2 takım Pano ölçüsüne uygun göğüs plakaları, 1 takım Örtü plakası montaj profili, 1 adet Havalandırma panjuru, 1 adet Proje cebi, 1000 adet M5x8 kılavuzlu civata, 200 adet M5 kafes somun, 6 metre Sigorta rayı 1 adet 4x63A 300mA Kaçak akım koruma şalteri, 1 adet 3x100A Termik manyetik şalter, 1 adet 3x75A Termik manyetik şalter, 2 adet 3x50A Termik manyetik şalter, 1 adet Elektronik kombine sayaç X/5A, 4 adet Elektronik tarifeli direkt sayaç, 7 adet Akım trafosu 100/5A baralı - barasız, 1 adet Multimetre (V - I - Cosφ - Hz ölçer), 1 adet Reaktif güç kontrol rölesi, 2 adet 3x10A W otomat, 2 adet 3x16A W otomat, 2 adet 3x20A W otomat, 2 adet 1x4A W otomat, 2 adet 1x6A W otomat, 2 adet 1x10A W otomat, 2 adet 4kW Kontaktör, 2 adet 5.5kW Kontaktör, 2 adet 7.5kW Kontaktör, 4 adet Zaman rölesi, 4 adet Termik röle, 2 adet Tüp kondansatör 1kVAR, 2 adet Tüp kondansatör 1.5kVAR, 2 adet Tüp kondansatör 2.5kVAR, 12 adet Sinyal lambası 220V Φ;22mm, 2 adet Kapı switch, 2 adet Mesnet izolatör, 12 adet Bara izolatörü, 6 metre Sigorta rayı, 20 adet Ray klemens 4-6mm, 20 adet Ray klemens 10mm, 20 adet Ray klemens 2.5mm, 15kg Bakır bara 20x5, 3 takım Start - stop komple, 2 takım Acil durdurma butonu, 2 adet Kumanda şalter gurubu   2-Dahili Cam Kapaklı Pano Eğitim Seti 80cmx40cmx180cm boyutlarında ve  prefabrik modüler yapıdaki pano, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden en az iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir. Dahili Cam Kapaklı Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir. Dahili Cam Kapaklı Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir: 2 adet Yan kapak, 1 adet Arka kapak, 1 adet Camlı ön kapak, 1 adet Pano ölçüsüne uygun üst kapak, 2 adet Dikey profil takımı, 2 adet Yatay profil takımı, 30 adet Montaj profili, 200 adet Profil tespit elemanları, 4 adet 200mmx800mm Galvanizli delikli montaj plakası, 3 adet 300mmx800mm Galvanizli delikli montaj plakası, 2 adet 400mmx800mm Galvanizli delikli montaj plakası, 1 adet 600mmx800mm Galvanizli delikli montaj plakası, 2 adet 200mmx600mm Galvanizli delikli montaj plakası, 2 adet 300mmx600mm Galvanizli delikli montaj plakası, 1 adet Pano ölçüsüne uygun fırçalı örtü takımı, 1 adet Pano ölçüsüne uygun alt örtü takımı, 2 takım Pano ölçüsüne uygun göğüs plakaları, 1 takım Örtü plakası montaj profili, 1 adet Havalandırma panjuru, 1 adet Proje cebi, 1000 adet M5x8 kılavuzlu civata, 200 adet M5 kafes somun,1 adet 4x63A 300mA Kaçak akım koruma rölesi, 1 adet 3x100A Termik manyetik şalter, 1 adet 3x75A Termik manyetik şalter, 2 adet 3x50A Termik manyetik şalter, 1 adet Elektronik kombine sayaç X/5A, 7 adet Akım trafosu 100/5A baralı - barasız, 1 adet Multimetre (V - I - Cosφ - Hz ölçer), 1 adet 3x10A W otomat, 1 adet 3x16A W otomat, 1 adet 3x20A W otomat, 2 adet 1x4A W otomat, 2 adet 1x6A W otomat, 2 adet 1x10A W otomat, 3 adet 4kW Kontaktör, 4 adet 5.5kW Kontaktör, 4 adet 7.5kW Kontaktör, 4adet Zaman rölesi, 4 adet Termik röle, 12 adet Sinyal lambası 220V Φ;22mm, 2 adet Kapı switch, 2 adet Mesnet izolatör, 12 adet Bara izolatörü, 6 metre Sigorta rayı, 20 adet Ray klemens 4-6mm, 20 adet Ray klemens 10mm, 20 adet Ray klemens 2.5mm,15kg Bakır bara 20x5, 3 takım Start - stop komple, 2 takım Acil durdurma butonu, 2 adet Kumanda şalter gurubu   3-Kumanda Pano Eğitim Seti 90cmx30cmx45cm boyutlarında ve  prefabrik modüler yapıdaki pano, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden en az iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir. Kumanda Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir. Kumanda Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir: 1 adet Mono blok gövde, 1 adet Üst kapak, 2 adet Üst kapak yalıtkan levhası, 1 adet Ön kapak, 1 adet Montaj plakası, 1 adet Perfore montaj plakası, 10 adet Montaj profili, 1 adet Baza, 1 Adet Alt örtü takımı, 300 adet M5x8 kılavuzlu civata, 50 adet M5 kafes somun, 50 adet Profil tespit elemanı, 6 metre Sigorta rayı, 4 metre Pano içi kablo PVC kanalı.4 adet 4kW Kontaktör, 4 adet 7.5kW Kontaktör, 3 adet Zaman rölesi, 4 adet Termik röle, 1 adet Motor koruma rölesi, 3 adet Stop butonu, 3 adet Start butonu, 3 adet Jog buton, 2 adet İki kafalo 0 - 1 buton, 2 adet Acil durdurma butonu, 1 adet 0 - 1 Kumanda şalteri, 1 adet 1-0-2 Kumanda şalteri, 1 adet Enversör şalter, 1 adet Yıldız - Üçgen şalter, 1 adet 4x40A 300mA Kaçak akım koruma şalteri, 2 adet 3x10A W otomat, 2 adet 3x16A W otomat, 2 adet 3x20A W otomat, 3 adet 1x4A W otomat, 3 adet, 1x6A W otomat, 12 adet Sinyal lambası 220V Φ;14mm, 20 adet Ray klemens 2.5mm, 20 adet Ray klemens 4-6mm, 1 adet Trifaze pano prizi, 1 adet Monofaze pano prizi, 1 adet Pano kapı switch   4-Dahili Tip İç Tesisat Pano Eğitim Seti 420cmx40cmx20cm boyutlarında ve  prefabrik modüler yapıdaki pano, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden en az iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir. Dahili Tip iç Tesisat Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir. Dahili Cam Kapaklı Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir: 1 adet 60cmx58cmx22cm tablo gövde komple, 1 adet Düz örtü elemanı, 2 adet Yarıklı örtü elemanı 15cm, 2 adet Yarıklı örtü elemanı 30cm, 1 adet Boy montaj plakası, 10 adet Dikey kanal tutucu, 10 adet Yatay kanal tutucu, 10 adet Ray derinliği ayarlanabilen tespit elemanı, 2 adet 4kW Kontaktör, 1 adet 4x25A 30mA Kaçak akım koruma şalteri, 1 adet 3x6A W otomat, 1 adet 3x16A W otomat, 6 adet 1x10A W otomat, 6 adet 1x16A W otomat, 20 adet Ray klemens 2.5mm, 2 metre Pano içi kablo kanalı , 1 adet Fotosel röle, 1 adet Darbe akım şalteri, 1 adet Zaman saati   5-Harici Pano Eğitim Seti  60cmx40cmx20cm boyutlarında ve  prefabrik modüler yapıdaki pano, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden en az iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir. Harici Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir. Harici Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir: 1 adet 70cmx50cmx20cm Gövde, 1 adet Ön kapak, 1 adet Çatı modülü, 1 adet Kablo giriş plaka takımı, 1 adet Montaj plaka takımı, 1 adet Derinlik ayar sistem takımı, 3 adet Örtü plakası, 1 adet Duvar tespit eleman takımı, 2 adet 4kW Kont aktör, 1 adet Fotosel röle, 1 adet 4x25A 30mA Kaçak akım koruma şalteri, 1 adet 3x16A W otomat, 1 adet 3x25A W otomat, 2 adet 1x25A W otomat, 2 adet 1x16A W otomat, 6 adet Sinyal lambası 220V Φ;14mm, 1 adet Monofaze 1-0-2 şalter, 1 Adet Elektronik tarifeli direkt sayaç, 2 adet Trifaze pano prizi, 2 adet Monofaze pano prizi
Hızlı gözat
Kapat

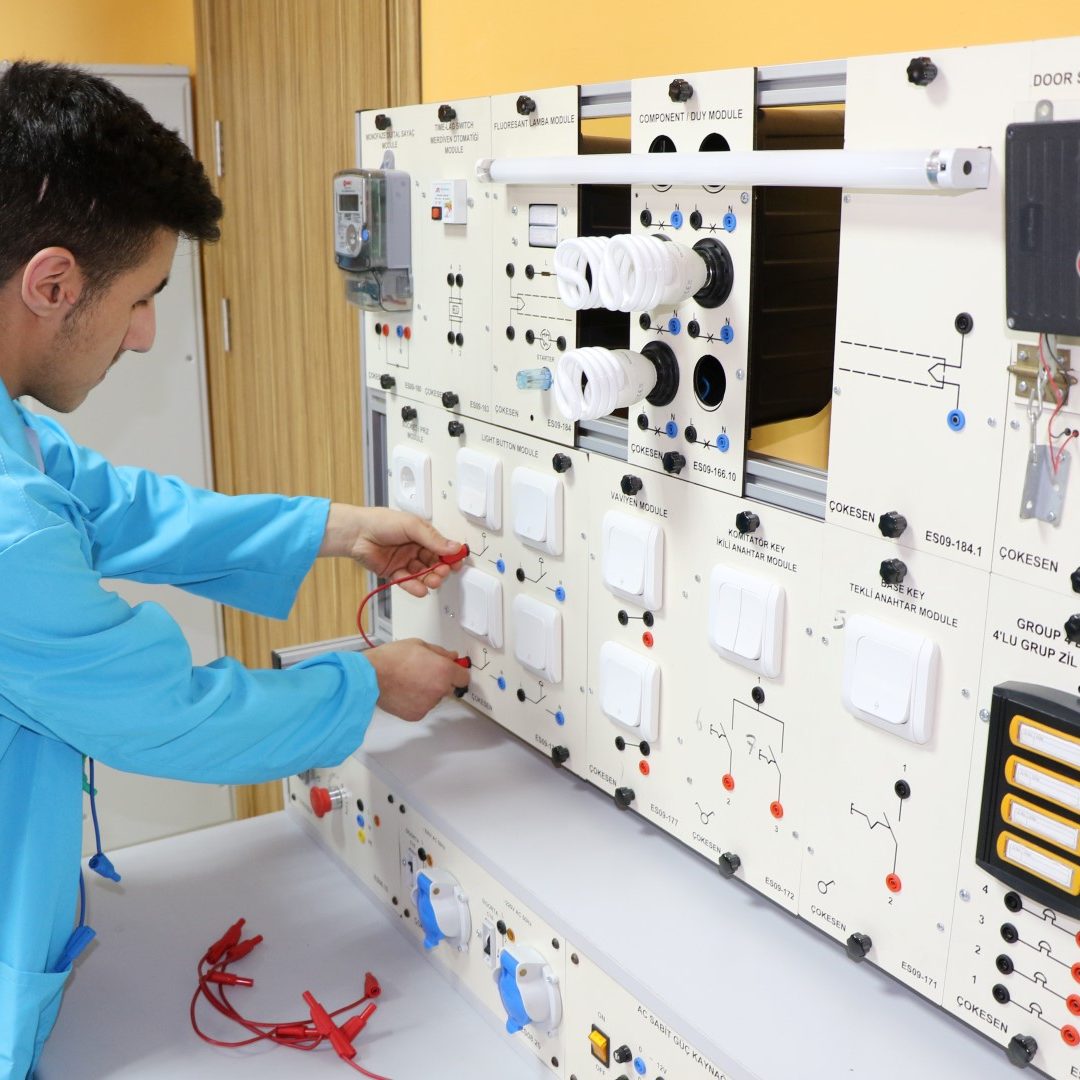

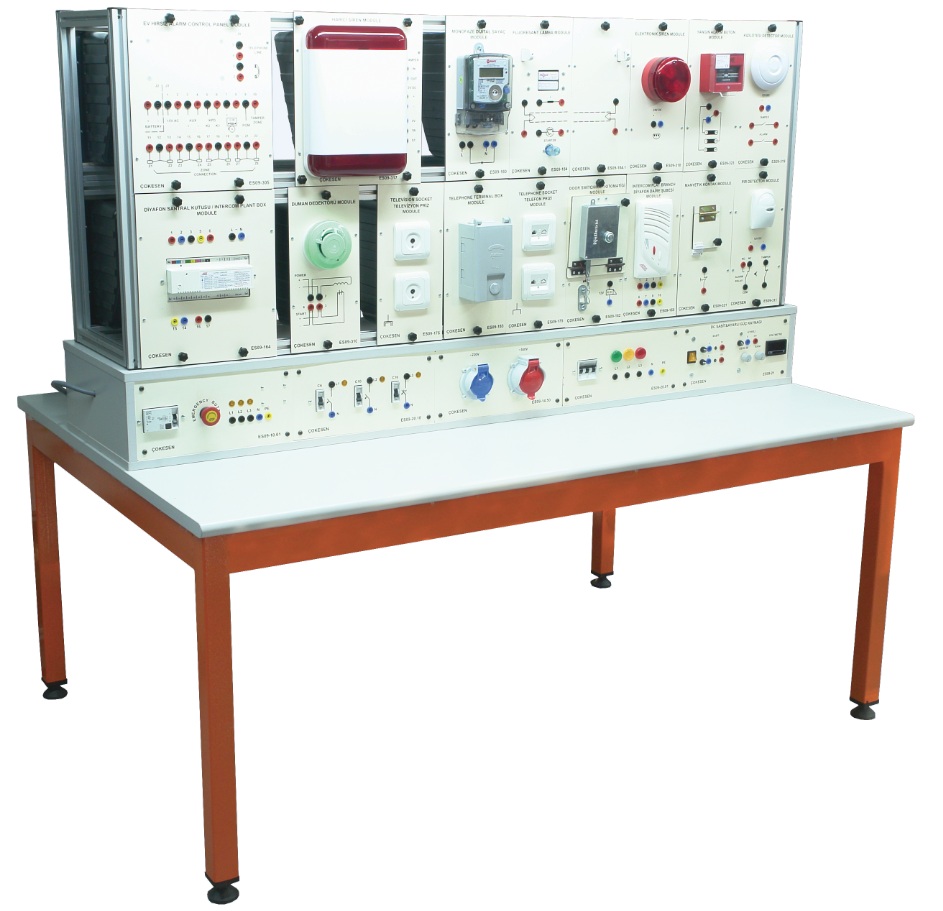

ES09 Serisi Elektrik Tesisatı ve Güvenlik Sistemleri Eğitim Seti

Elektrik Tesisatı ve Güvenlik Sistemleri Eğitim Seti modüler bir yapıya sahiptir. Elektrik Tesisatı ve Güvenlik Sistemleri Eğitim Seti deney modülleri AC / DC Enerji üniteli laboratuvar masası üzerinde istenilen Enerji ve kurulum bağlantıları yapılarak sistem uygulamaları yapılabilinir. Elektrik Tesisatı ve Güvenlik Sistemleri Eğitim Seti deney modülleri, Panel üzeri devre şemalı ve Yalıtkan kapaklıdır. Tüm giriş çıkışları çift yalıtkanlı 4mm banan soketlidir. Bağlantı Kabloları çarpılmaya karşı korumalıdır. Elektrik Tesisatı ve Güvenlik Sistemleri Eğitim Seti deney modülleri üzerinde yer alan Yazı ve Sembollerin zaman içinde silinmemesi için CNC ile işlenmiştir. Modül üzerindeki Yazı ve Semboller silinemez ve çizilemez yapıdadır. Çeşitli renk ve boyda 2mm veya  4mm fişli bağlantı kabloları (Sonsuz geçmeli) verilmektedir.Kablolar ve soketler çarpılmaya karşı korumalı özel yapıdadır. Teknik Özellikler: Modüler Tip Elektrik Tesisatı ve Güvenlik Sistemleri Eğitim Seti 10 ayrı Deney Gurubundan oluşur: 1-AC-DC Enerji Üniteli Laboratuar Masası 2-Temel Tesisat Seti 3-Adresli Yangın Algılama Seti 4-Kablolu Hırsız Algılama Seti 5-Kablosuz Hırsız Algılama Seti 6-Bina (Ev) Güvenlik Seti 7-İntercom Sistemi Uygulama Seti 8-Görüntülü İntercom Sistemi 9-Konvansiyonel Yangın Algılama Seti 10-Kartlı Kapı Geçiş Seti   1-AC-DC Enerji Üniteli Laboratuvar Masası Elektrik Tesisatı ve Güvenlik Sistemleri Eğitim Seti masası Laminat (Açık Gri) metal aksam elektrostatik boyadan imal edilmiştir. Masa üstü Alüminyum sigma profilli ve modüllerin kolay takılmasına uygun yapıda montaj çerçevesi sayesinde arkalı önlü çift taraf kullanımlıdır. Elektrik Tesisatı ve Güvenlik Sistemleri Eğitim Seti deneylerinin kolay yapılması için talebelerin çalıştığı tarafta masa kısmı bulunur. Öğrencilerin kolayca yetişebilecekleri yüksekliğe göre tasarlanmıştır. Enerji Ünitesi üzerinde DC Güç Kaynağı: 2 x 0-30 V 0-5A Akım Kontrollü, 2 adet Gerilim, 2 adet akım ölçü aleti, seri ve paralel bağlama özelliği bulunur. Kısa devre korumalıdır. Enerji Ünitesi üzerinde Frekans Jeneratörü 0-200kHz, Sinüs, Üçgen, Kare çıkış. 6 kademe Frekans Seçme Özellikli, DC OFF/SET ayarı +/- 4V, Çıkış 50 Ohm,600 Ohm veya AC, Çıkış Zayıflatma -20dB, -40dB, -60dB AC 12V – 0 – 12V Çıkışlar DC – 12 ve +12 V Sabit Simetrik, Ayarlı 1A. 0.. - 12V, 0.. +12V, + 5V ve – 5V 1 A kısa devre korumalı Güç Kaynağı çıkışlar LED Göstergelidir. Enerji Ünitesi üzerinde 3 adet 12V flemanlı lamba modülü bulunur. Enerji Ünitesi üzerinde AC220V 50Hz topraklı monofaze 3 lü prizler, AC 380V Trifaze pirizler 2 adet bulunur. Enerji Ünitesi 220V 50Hz çıkışın deneylerde kullanılması için çarpılmaya karşı korumalı kablolara uygun Fiş çıkışları (2 adet faz ve nötr) sette bulunur. Acil durdurma butonu, Kaçak akım rölesi, Sigortalar sete entegre edilmiştir. Çalışma durumunu gösteren her Faz için Pilot Lambaları bulunur.   2-Tesisat Uygulama Eğitim Seti Tesisat Eğitim Seti aşağıda belirtilen Deney Modüllerden oluşur: Zil Trafosu Deney Modülü Kapı Otomatı Deney Modülü Merdiven OtomatıDeney Modülü Diyafon Santrali Deney Modülü Diyafon Daire Şubesi Deney Modülü Diyafon Cümle Kapısı Butonu Deney Modülü Duy Deney Modülü Bir HP'lü 4'lü Zil Buton Grubu Deney Modülü Porselen Donanma Duy Deney Modülü Bahçe Aydınlatma Armatürü Deney Modülü Adi Anahtar Deney Modülü Komütatör Anahtar Deney Modülü Priz Deney Modülü Telefon Priz Deney Modülü Televizyon Priz Deney Modülü Vaviyen Anahtar Deney Modülü Light Buton Deney Modülü Dimmer Anahtar Deney Modülü Monofaze Digital Sayaç Deney Modülü W Otomat 3*32A Gecikmeli Deney Modülü W Otomat 1*32A Gecikmeli Deney Modülü Zil Deney Modülü Telefon Terminal Kutusu Deney Modülü Jaluzi Deney Modülü Refkontak Deney Modülü Numaratör Deney Modülü   3-Adresli Yangın Algılama Sistemi Uygulama Eğitim Seti Adresli Yangın Algılama Eğitim Seti aşağıda belirtilen Deney Modüllerden oluşur: Adresli Isı Dedektörü Deney Modülü Adresli Optik Duman Dedektörü Deney Modülü Adresli Gaz Dedektörü (LPG - LNG) Deney Modülü Adresli Yangın Algılama Santral Deney Modülü Adresli Yangın İhbar Buton Deney Modülü Adresleme Deney Modülü Flaşörlü Siren Deney Modülü   4-Kablolu Hırsız Algılama Sistemi Uygulama Eğitim Seti Kablolu Hırsız Algılama Eğitim Seti aşağıda belirtilen Deney Modüllerden oluşur: Kablolu Hırsız Algılama Santralı Deney Modülü Kablolu Cam Kırılma Dedektör Deney Modülü Kablolu Pir Dedektör(Duvar Tipi) Deney Modülü Kablolu Pir Dedektör (Tavan Tipi) Deney Modülü Kablolu Harici Siren Deney Modülü Kablolu Manyetik Kontaklı Ev Deney Modülü Kablolu LCD Tuş Takımı (Keypad) Deney Modülü   5-Kablosuz Hırsız Algılama Sistemi Uygulama Eğitim Seti Kablolsuz Hırsız Algılama Eğitim Seti aşağıda belirtilen Deney Modüllerden oluşurr: Kablosuz LCD Tuş Takımı (Keypad) Deney Modülü RF Alıcı Deney Modülü Kablosuz Hırsız Algılama Santral Deney Modülü Kablosuz Cam Kırılma Dedektör Deney Modülü Kablosuz Harici Siren Deney Modülü Kablosuz Manyetik Kontaklı Ev Deney Modülü Kablosuz Pır Dedektör Deney Modülü   6-Bina (Ev) Güvenlik Sistemi Uygulama Eğitim Seti Bina Ev Güvenlik Eğitim Seti aşağıda belirtilen Deney Modüllerden oluşur: Güvenlik Santrali Deney Modülü Duman Dedektörü Deney Modülü Adresli Gaz Dedektörü (LPG - LNG) Deney Modülü Kablolu Cam Kırılma Dedektör Deney Modülü Su Güvenlik Dedektörü Deney Modülü Acil Uyarı Buton Deney Modülü Kablolu Pır Dedektör (Duvar Tipi) Deney Modülü Kablolu Manyetik Kontaklı Ev Deney Modülü Kablolu LCD Tuş Takımı (Keypad) Deney Modülü   7-İntercom Sistemi Uygulama Eğitim Seti İntercom Sistemi Algılama Eğitim Seti aşağıda belirtilen Deney Modüllerden oluşuır: Zil Buton Deney Modülü İntercom Santral Deney Modülü İntercom Zil Paneli Deney Modülü İntercom Daire Deney Modülü İntercom Kapıcı Deney Modülü Manyetik Kapı Otomatiği Deney Modülü   8-Görüntülü İntercom Sistemi Uygulama Eğitim Seti Görüntülü İntercom Sistemi Algılama Eğitim Seti aşağıda belirtilen Deney Modüllerden oluşur: Zil Buton Deney Modülü Görüntülü Video Santral Dağıtıcı Deney Modülü Görüntülü İntercom Kapıcı Deney Modülü Görüntülü İntercom Daire Deney Modülü Görüntülü Zil Paneli Deney Modülü Kamera Deney Modülü İntercom Santral Deney Modülü Manyetik Kapı Otomatiği Deney Modülü   9-Konvansiyonel Yangın Algılama Sistemi Uygulama Eğitim Seti Konvansiyonel Yangın Algılama Eğitim Seti aşağıda belirtilen Deney Modüllerden oluşur: Kombine Sıcaklık Artış Hızı ve Sabit Sıcaklı Dedektör Deney Modülü Optik Duman Dedektörü Deney Modülü Adresli Gaz Dedektörü (LPG - LNG) Deney Modülü Kablosuz Harici Siren Deney Modülü Kızılötesi Dedektör Deney Modülü Yangın İhbar Buton Deney Modülü Kablosuz Hırsız Algılama Santral Deney Modülü Röleli Isı Dedektörü Deney Modülü Flaşlı Siren Deney Modülü Röleli Optik Duman Dedektörü Deney Modülü   10-Kartlı Kapı Geçiş Sistemi Uygulama Eğitim Seti Kartlı Kapı Geçiş Sistemi Eğitim Seti aşağıda belirtilen Deney Modüllerden oluşur: Manyetik Kart Okuyucu (Keypad) Deney Modülü Manyetik Kapı Otomatiği Deney Modülü
Hızlı gözat
Kapat

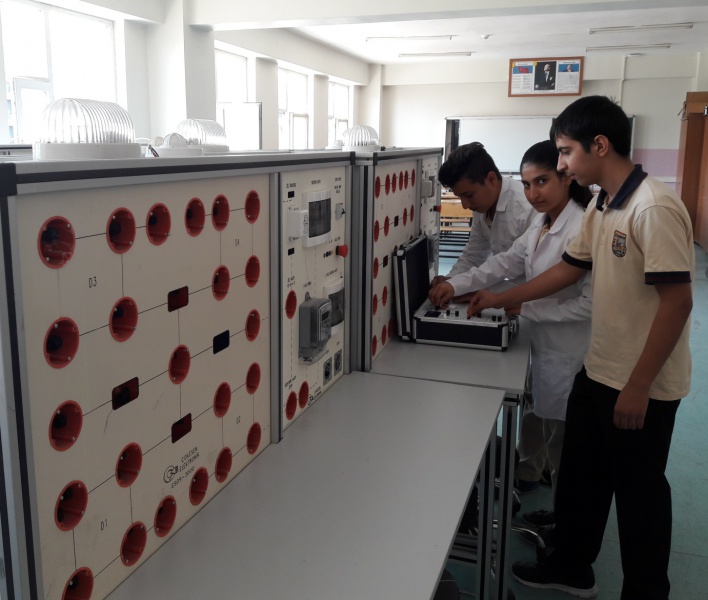

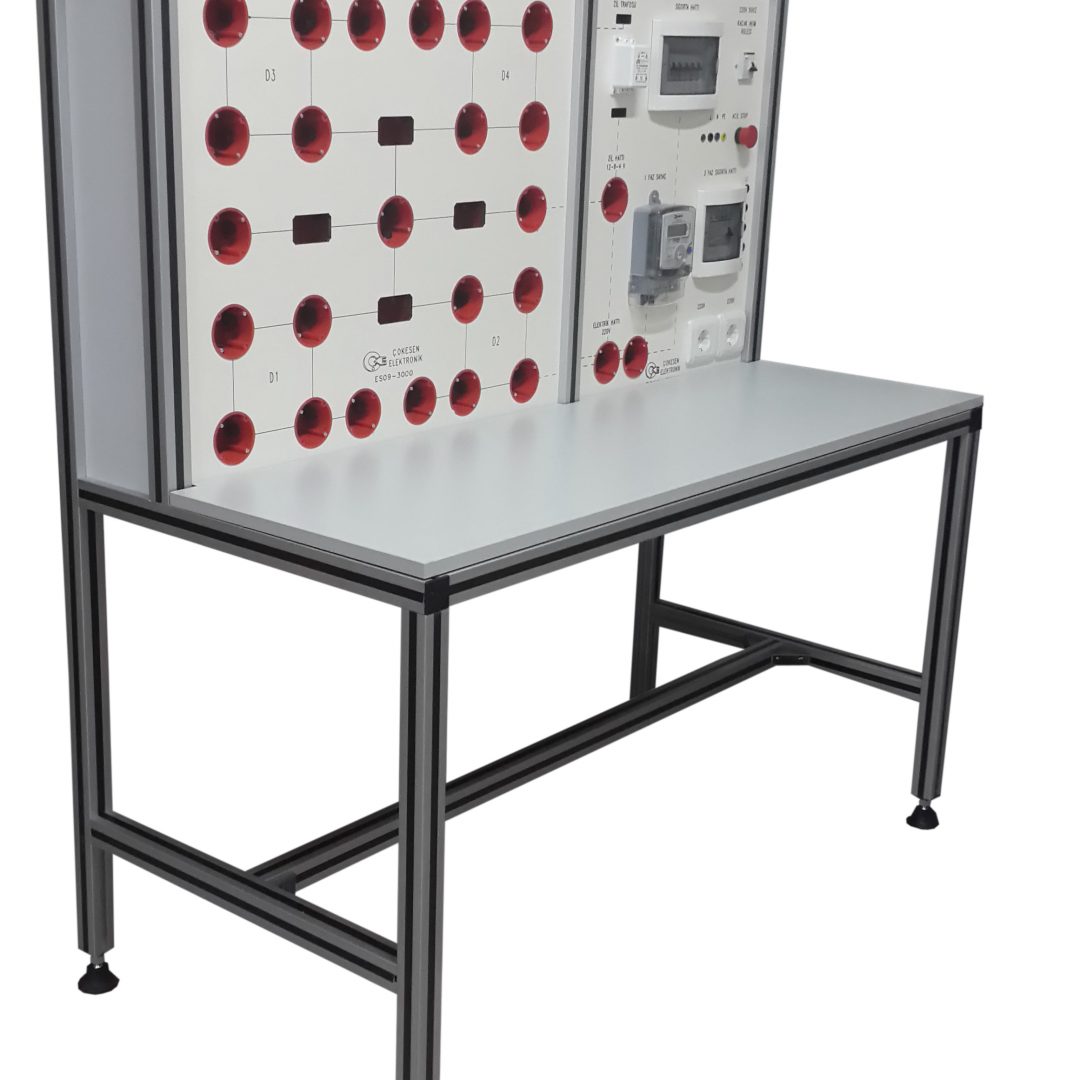

ES09-3000 Elektrik Tesisat Eğitim Seti Tek Taraflı

Teknik Özellikler: Elektrik Tesisat Eğitim Seti sistem iskeleti 40mm genişliğinde ve 40mm derinliğinde eloksal kaplamalı alüminyum sigma profillerden meydana gelmiştir. Elektrik Tesisat Eğitim Seti deney modülleri 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları ile kullanılabilinir. Tüm teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm2 dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur. Elektrik Tesisat Eğitim Seti üzerindeki tüm teknik değerler, fonksiyon özellikleri, rakam ve yazılar uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir. Masa ayaklı tabla ve üst konsülünden oluşur. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilinir. Laminant Tablanın ön kısmı açılma ve kabarmaya karşı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC dir. Masa Boyutları: 132 cm uzunluk, 70 cm genişlik ve 78 cm yüksekliktedir. Sistem enerjisi 3mt’lik 3 X 1.5mm’lik TTR kablo ile laboratuvar prizlerinden alınır. Elektrik Tesisat Eğitim Seti 5 bloktan oluşur.
  1. Elektrik Bloğu
  2. Sigorta ve Sayaç bağlantı Bloğu
  3. 2 kat 4 daire bina simülasyon Bloğu
  4. Tavan Aydınlatma Bloğu
  5. Zil Tesisatı Bloğu

  1. Elektrik Bloğu
Elektrik Tesisat Eğitim Seti AC 230V-50Hz ile çalışır. 3 faz (R-S-T) hattı tesisatlarına imkan verir. Güvenlik önlemleri alınarak kaçak akım sigortası ve sigorta bağlantısı sonrasında gerilim çıkışları aktiftir. Cihazın çalışmasını kontrol etmek amacıyla anahtarlı acil stop butonu bulunur. On/Off durumu lamba ile gözlenebilir.
  1. Sigorta ve Sayaç Bağlantı Bloğu
Tek faz elektronik sayaç bulunur. 5 adet tek faz sigorta bulunur. 1 adet kaçak akım sigortası kullanılmıştır. 1 adet zil trafosu bulunur. Bina simülasyon bloğuna geçiş için iki adet buat ve hattı bulunur.
  1. 2 Kat 4 daire Bina Simülasyon Bloğu
 27 adet buat bulunur. Buat yerleşimleri 2 kat 4 daire planına uygundur.
  1. Tavan Aydınlatma Bloğu
Bina simülasyon ünitesi ile aralarında 4 tesisat hattı bulunur. 4 adet lamba asma aparatı bulunur. 1 adet 360 derece hareketli PIR dedektör bulunur. 1 adet bahçe aydınlatma lambası bulunur.
  1. Zil Tesisatı Bloğu
2 kat 4 daire zil tesisatı bulunur. Bina dışı ve bina içi zil tesisatı simüle edilir.   Aksesuarlar: 4 adet 220V priz 4 adet Telefon prizi 4 adet Adi anahtar 4 adet Vavien anahtar 4 adet Komütatör anahtar 4 adet Duy 4 adet 220V lamba 25 metre zil teli 50 metre 1mm NYAF kablo
Hızlı gözat
Kapat

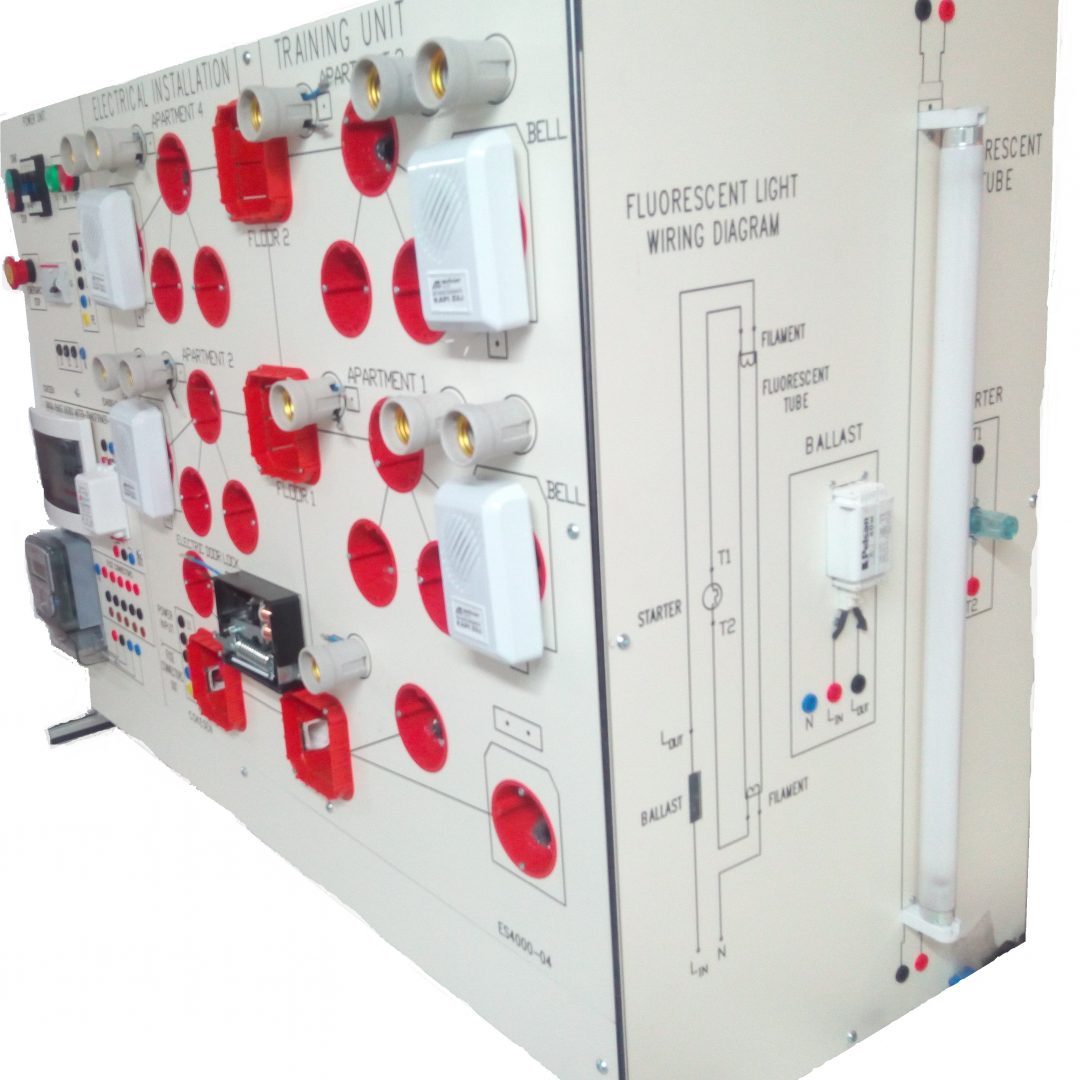

ES09-3001 Elektrik Tesisatı Eğitim Seti Çift Taraflı

Teknik Özellikler: Elektrik Tesisatı Eğitim Seti sistem iskeleti 40 mm genişliğinde ve 40 mm derinliğinde eloksal kaplamalı alüminyum sigma profillerden meydana gelmiştir. Elektrik Tesisatı Eğitim Seti deney modülleri 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları ile kullanılabilinir. Tüm teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm2 'dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur. Elektrik Tesisatı Eğitim Seti üzerindeki tüm teknik değerler, fonksiyon özellikleri, rakam ve yazılar uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir. Masa ayaklı tabla ve üst konsülünden oluşur. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilinir. Laminant Tablanın ön kısmı açılma ve kabarmaya karşı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC dir. Masa boyutu tek tarafta 2 kişi için çalışmaya uygundur. Boyutları: 200 cm uzunluk, 120 cm genişlik ve 170 cm yüksekliğindedir. Sistem enerjisi 3mt’lik 3 X 1.5mm’lik TTR kablo ile laboratuvar prizlerinden alınır. Elektrik Tesisatı Eğitim Seti 5 bloktan oluşur:
  1. Elektrik Bloğu
  2. Sigorta ve Sayaç bağlantı Bloğu
  3. 2 kat 4 daire bina simülasyon Bloğu
  4. Tavan Aydınlatma Bloğu
  5. Zil Tesisatı Bloğu

  1. Elektrik Bloğu
Cihaz AC 230V-50Hz ile çalışır. 3 faz (R-S-T) hattı tesisatlarına imkan verir. Güvenlik önlemleri alınarak kaçak akım sigortası ve sigorta bağlantısı sonrasında gerilim çıkışları aktiftir. Cihazın çalışmasını kontrol etmek amacıyla anahtarlı acil stop butonu bulunur. On/Off durumu lamba ile gözlenebilir.
  1. Sigorta ve Sayaç Bağlantı Bloğu
Tek faz elektronik sayaç bulunur. 5 adet tek faz sigorta bulunur. 1 adet kaçak akım sigortası kullanılmıştır. 1 adet zil trafosu bulunur. Bina simülasyon bloğuna geçiş için iki adet buat ve hattı bulunur.
  1. 2 Kat 4 daire Bina Simülasyon Bloğu
27 adet buat bulunur. Buat yerleşimleri 2 kat 4 daire planına uygundur.
  1. Tavan Aydınlatma Bloğu
Bina simülasyon ünitesi ile aralarında 4 tesisat hattı bulunur. 4 adet lamba asma aparatı bulunur. 1 adet 360 derece hareketli PIR dedektör bulunur. 1 adet bahçe aydınlatma lambası bulunur.
  1. Zil Tesisatı Bloğu
2 kat 4 daire zil tesisatı bulunur. Bina dışı ve bina içi zil tesisatı simüle edilir.   Aksesuarlar: 8 adet 220V priz 8 adet Telefon prizi 8 adet Adi anahtar 8 adet Vavien anahtar 8 adet Komütatör anahtar 8 adet Duy 8 adet 220V lamba 50 metre zil teli 100 metre 1mm NYAF kablo
Hızlı gözat
Kapat

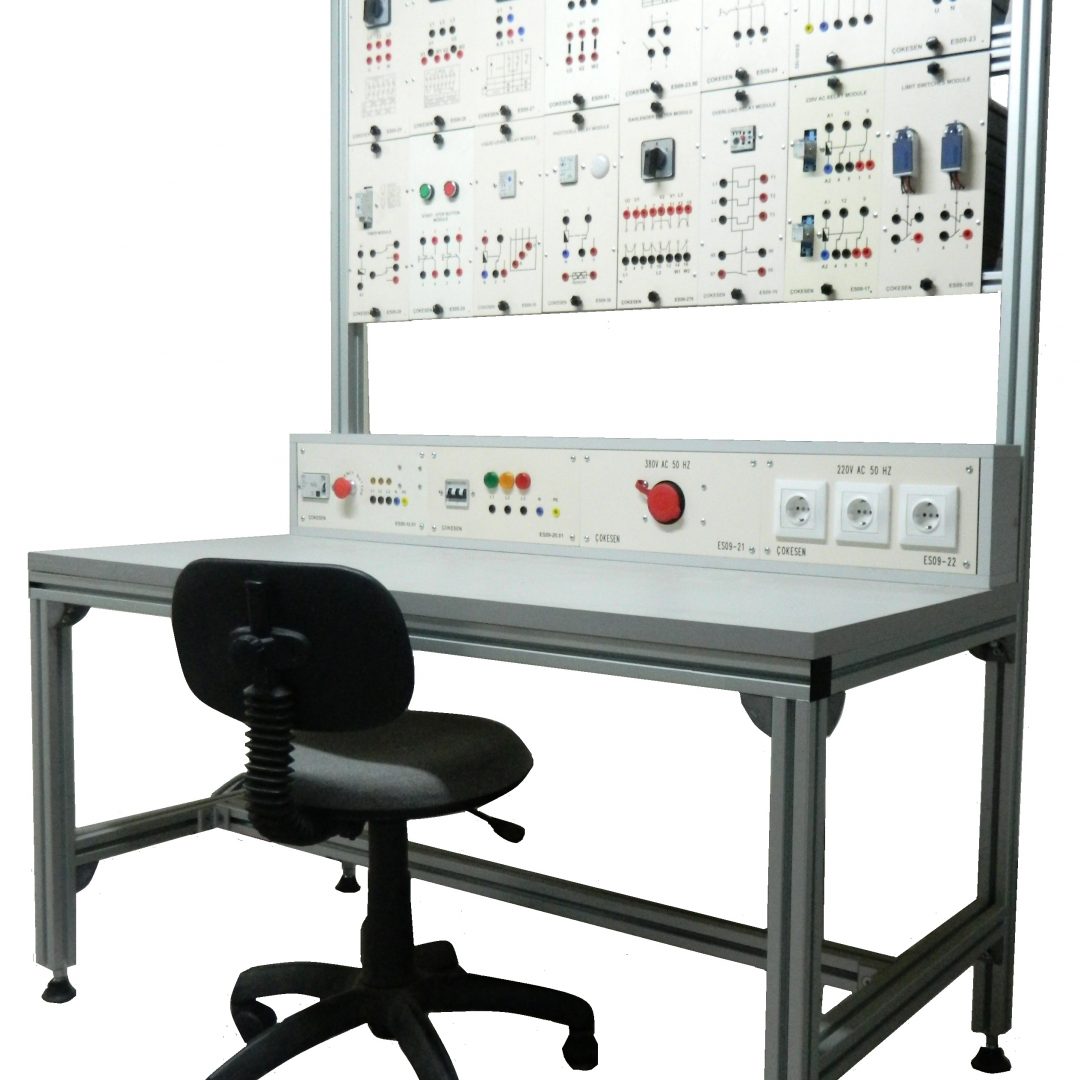

ES100 Otomatik Kumanda Eğitim Seti

Otomatik olarak kontrol edilebilen sistemlerin çalışma prensiplerinin uygulamalı olarak eğitimin sağlamak üzere tasarlanmıştır. Kullanılan malzeme ve tasarım olarak güvenli olup elektrik çarpması sonucu meydana gelebilecek kazalara karşı tam korumalıdır. Bu setlerde talebelerin çalışacağı düşünülerek güvenlik ön planda tutulmuş ve aynı zamanda güncel teknolojinin eğitimi amaçlanmıştır. Eğitim seti deney modüllerden meydana gelmektedir. Bu sayede uygulaması yapılacak deney ile ilgili malzeme listesinin talebe tarafından seçilmesi imkânının yanında ileride doğabilecek ilave modüllerin de kullanımına olanak sağlanmıştır. Güvenlik olarak setin ana güç ünitesi kaçak akım rölesi, acil durum butonu ve çarpılmaya karşı korumalı çift izoleli bağlantı soketleri ile buna uygun özel bağlantı kabloları sayesinde deneyler yapılabilmektedir. Modüler kullanıma alüminyum profil çerçevesi imkan sağlamaktadır. Deneyi yapılacak modüller bu çerçeveye kolay takılır ve kelebek vidaları ile sabitlenerek özel bağlantı kabloları ile devre kurulur. Bu sayede sarf malzeme tedariki sorunu da ortadan kalkmış ve yıllarca kullanıma uygun demirbaş nitelikli bir sistem sağlanmış olur. Modüller üzerindeki yazı ve tanımlar ile semboller kazıma metodu ile yapılmaktadır. Bu sayede zamanla elle veya sürtünme sonucu bu tanıtıcı yazıların, sembollerin çıkması veya silinmesi mekanik olarak imkânsız hale getirilmiştir. Bu nedenle boya veya etiket kullanılmamaktadır. Modüller paslanmaz ve yalıtkan malzemeden yapılmış arka kapakları ise plastik malzemeden üretilmiştir. ES100 Otomatik Kumanda Eğitim Seti başlık altında olan malzemelerin tamamı alınabileceği gibi kısım kısımda listeden seçilerek alınabilmektedir. Bu Eğitim seti ÇOKESEN üretimi ES300.1200 veya tüm diğer PLC eğitim setleri ile de kullanıma uygun tasarlanmıştır. Teknik Özellikleri: Masa üstü Güç Konsülü Kaçak Akım Rölesi, Acil durum butonu, L1-L2-L3-N-PE pilot lambalı 4mm çıkışlar bulunur. 3 Faz sigorta, L2-L2-L3-N-PE Pilot lambalı 4mm çıkışlar bulunur. 3 Faz harici çıkış priz modülü bulunur. Tek faz 220V 3 Adet piriz modülü bulunur. Boyutları: 140 x 25 x 25cm'dir. Tabla Boyutları: 140 x 80 x 75 cm – Laminant'tır. Deney Modülleri 220V AC röle deney modülü Termik röle deney modülü Termik manyetik şalter deney modülü Kontaktör deney modülü 2 Kutuplu şalter deney modülü 3 Kutuplu şalter deney modülü 1-0-2 Pako şalter deney modülü 0 – Yıldız - Üçgen Pako Şalter deney modülü Zaman rölesi deney modülü Jog Buton deney modülü Start-Stop Buton deney modülü Sıvı seviye röle deney modülü Fotosel röle deney modülü Sinyal lamba deney modülü Dahlender deney modülü (Opsiyon) Sınır anahtarı deney modülü Bara deney modülü (Opsiyon) Dahlender şalter deney modülü (Opsiyon)   Yapılabilecek Deneyler:
  • Butonları, sınır şalterleri ile kumanda,
  • Kontaktör kullanımı ve deneyleri ile kontrol tekniği,
  • Manyetik, Kapasitif, Optik sensörler ile kumanda,
  • 220V AC Röle ile kumanda tekniği,
  • Termik röle deneyi,
  • Tek kutuplu şalter ile yol verme deneyi,
  • Kesik ve Süreli Çalıştırma,
  • Paket şalter ile kumanda,
  • Uzaktan kumanda (Bir den fazla butonla kumanda),
  • Dönüş yönü değiştirme kumandası,
  • Kalıcı Paket Şalterle dönüş yönü kumandası,
  • Butonla kilitleme,
  • Elektriksel kilitleme,
  • Yol verme kontrolü.

Hızlı gözat
Kapat

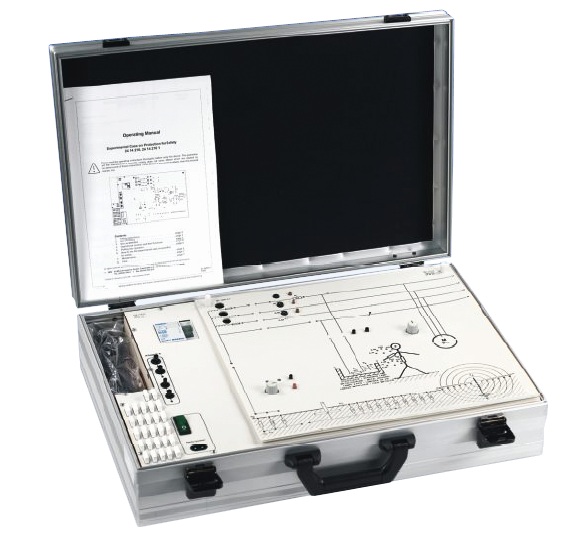

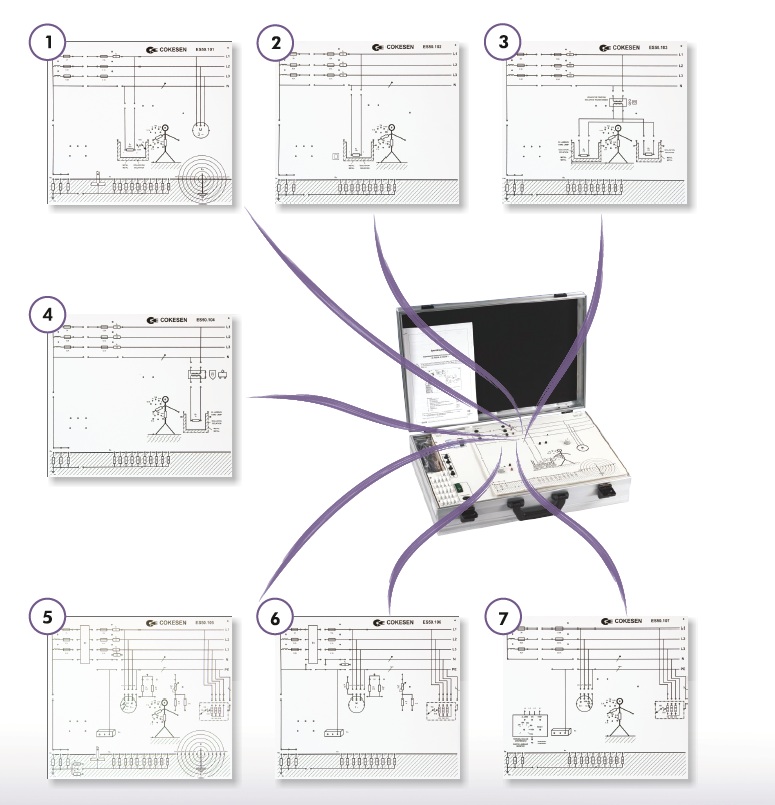

ES50 Güvenlik ve Topraklama Eğitim Seti

Elektrik enerjisi kullanımı hayatımızın her aşamasında ve insanların her yerde kullandıkları bir enerji olarak bulunmaktadır. Evlerde, mutfaklarda, iş yerlerinde, okullarda ve hastaneler gibi çok geniş bir kullanım alanı vardır. Elektrikle çalışan aletler, elektriğin olduğu tüm cihazlar ayni zamanda bir tehlike alanı olarak da karşımıza çıkmaktadır. İşte elektriğin bu tehlikeli tarafının ve alınacak tedbirlerin, TSE uygunluk kurallarının öğrenilmesini, eğitimini ve deneylerde yapılacak uygulamalı simülasyonları sayesinde okullarda öğrencilere, işletmelere de iş yerlerinde çalışanlara uygulamalı olarak anlatılması amacıyla yapılmış bir Eğitim setidir. Güvenlik ve Topraklama Eğitim Seti masa üstü kullanıma uygun tasarlanmış, bünyesinde deneylerde kullanılacak tüm gerekli donanımı ve gerilim kaynaklarını barındıran ana cihaz ile deneylerde kullanılacak şablonlardan oluşmaktadır. Türkçe deney kitabı ile desteklenen set eğitim amaçlı olarak tasarlanmış olup kullanım esnasında olası hatalar sonucu elektrik şoku oluşamayacak değerde gerilim ve akımlar kullanılarak tasarlanmıştır. Set beraberinde verilen şablonlar ve bağlantı kabloları ile kitap içeriğinde yer alan deneyler öğrenci tarafından kurulup ve ölçme işlemleri yapılmaktadır. Teknik Özellikler: Güvenlik ve Topraklama Eğitim Seti ile birlikte verilen Türkçe (İngilizce olarak opsiyonel) deney kitabı genel olarak Meslek Odalarının ve TSE gibi kurumların önerdiği şartlar ile ilgili kuralların uygulamalı eğitimine yönelik tasarlanmış, içinde şemaların bulunduğu, alıştırmalar ve cevaplarını içeren konulardan hazırlanmıştır. Güvenlik ve Topraklama Eğitim Seti deneyleri hayati tehlike yaratmayacak seviyedeki gerilimlerle yapılır Güvenlik ve Topraklama Eğitim Seti deney şablonları anlaşılır şema ve semboller şeklinde tasarlanmıştır. Deneyi yapılacak şablon takılarak bağlantı kabloları ile ve kısa devre fişleri ile deney kurulur. Normal işletimde kullanılan 230V AC ve 400 V AC deney setinde 23V AC ve 40V AC olarak tasarlanmış ve kullanılmıştır. Bu sayede elde edilen değerler ve ölçüm sonuçları basit olarak 10 ile çarpılarak gerçek kullanımdaki değer bulunur. Güvenlik ve Topraklama Eğitim Seti çalışma gerilimi:220V 50 Hz. Cihaza entegre olan Trifaze gerilim üreteci sayesinde 3 faz deneylerine olanak sağlanır. Güvenlik ve Topraklama Eğitim Seti boyutları: (Takriben) 580mm x 350mm x  (Ön)  8mm / (Arka) 15 mm   Yapılabilecek Deneyler: Aktif bir parça ile direk temas hali deneyi Aktif bir parça ile indirek temas hali deneyi Korunma sınıfı II  veya eşdeğer bir izolasyon ile korunma deneyleri İzolasyon ve Yalıtım deneyleri Düşük Gerilim SELV (System Earth Light Voltage), Düşük Gerilim PELV (Protection Earth Light Voltage) deneyleri TT sisteminde korunma tedbirleri: Yüksek akım sigorta korunma deneyleri TT sisteminde korunma tedbirleri: Topraklama çubuğu ile topraklama örnek deneyleri TT sisteminde toprak direnci ölçümleri ve deneyleri TN sistemlerinde yüksek akım sigorta deneyleri TN sistemlerinde empedans deneyleri TN sistemlerinde topraklama direnci deneyleri RCD deneyleri TT sistemlerinde RCD deneyleri IT sistemlerinde izolasyon hatalarının bildirilmesi deneyleri   Aksesuarlar: Deney şablonları 2mm PVC 7 adet 2mm bağlantı kablosu seti 10 adet 40cm, 5 adet 30 cm, 5 adet 20 cm, 5 adet 10 cm 10mm kısa devre fişleri ( özel yaylı ve oksitlenmeye karşı altın kaplamalı) 26 adet 220V AC topraklı / fişli bağlantı kablosu Türkçe Öğrenci ve Öğretmen kitabı: Kurallara ait direktifler, Deneyler de kullanılacak çeşitli şablonlara ait kurulum şemaları, Konularla ilgili sorular ve ödevler, Ödev ve sorulara ait cevaplar kısmı.
Hızlı gözat
Kapat

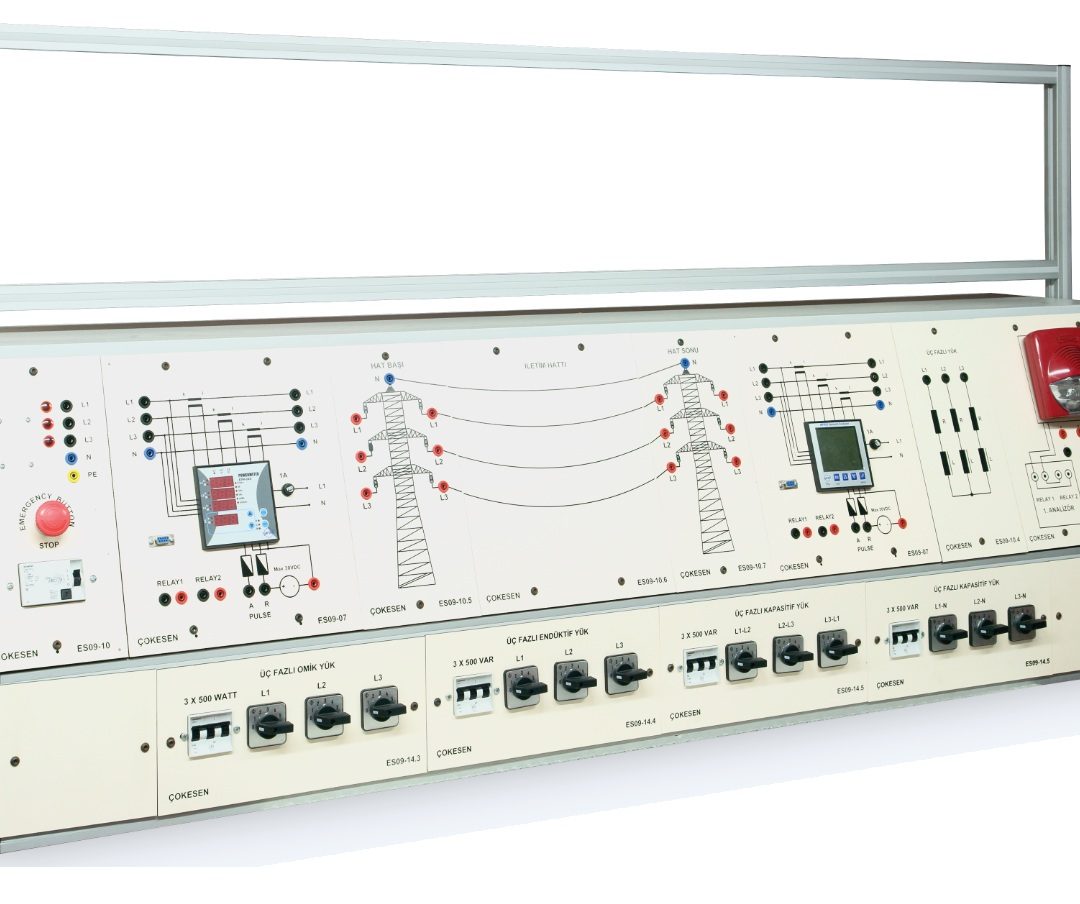

ES70 Elektrik İletim Hatları Eğitim Seti

Elektrik İletim Hatları Eğitim Seti ile gerekli deneylerin yapılabilmesi için aşağıdaki elemanlar masa üstü konsül içinde entegre olarak birlikte verilir. Elektrik İletim Hatları Eğitim Seti ile uyumlu yapıda, Üç fazlı  ayarlı güç kaynağı; Giriş gerilimi 3x400 V çıkış gerilimi 3x 0-450 V arasında ayarlanabilir ve akım değeri 7 A. Elektrik İletim Hatları Eğitim Seti ile uyumlu yapıda, Üç Fazlı Güç Kaynağı: Giriş gerilimi her bir Faz 220V çıkış gerilimi 3 kademeli ve güç değeri 2kVA değerinde ve 2 adet’dir. Üç fazlı Rezistif Yük: Masa üstü konsül içinde entegre ve uygun yapıdadır. Üç fazlı Kapasitif Yük: Masa üstü konsül içinde entegre ve uygun yapıdadır. Üç fazlı İndüktif Yük: Masa üstü konsül içinde entegre ve uygun yapıdadır. Üç fazlı Enerji Analizörü; Modüle uyumlu. Mikroişlemci kontrollü olmalı ve akım, gerilim ve güç ölçümlerini yapabilme özelliklerine sahiptir. Güç Faktörü Metre: Modüle uyumlu ve 2 adet’dir. Elektrik İletim Hatları Eğitim Seti aşağıdaki özelliklere sahiptir: 1 kV, 5 km, 3 phase line model    (2,4 W/km & 17 mH/km  Ø  |Zline|= 29,27 W ) 40kV, 40 km, 3 phase line model  (4,7 W/km & 5,45 mH/km  Ø  |Zline|= 200,08 W ) 130 kV, 100 km, 3 phase line model    ( 0,5 W/km & 3,77 mH/km   C= 8,9 mF/km )
Hızlı gözat
Kapat

ES80 Bobinaj Eğitim Seti

Bobinaj Eğitim seti, elektrik motorları ile elektrik bobini kullanılan makinelerin ve cihazların arızalarının giderilmesi yada yeni kullanılacak bobinlerin sarım işlemlerinin öğrenilmesi, devre elemanlarının tanınması ve uygulamalı eğitime yardımcı olması amacıyla tasarlanmıştır. Bobinaj Eğitim Seti ile her türlü doğru akım makinelerinin endüvi ve endüktör sargı arıza tespitleri, uç bağlantılarının yapılması, alternatif akım motorlarının 1 ve 3 fazlı rotor ve stator sargı onarımları - bakımları ve yenilenmeleri, motorun tekrar devreye bağlanıp çalışır duruma getirilmesi ve her türlü transformatör sarımları yapılabilmektedir. Bobinaj Eğitim seti 3 ana üniteden ve aksesuarlardan oluşmaktadır. Bobin Sarma Makinesi Stator ve Trafo Test Ünitesi Endüvi Test Ünitesi   Bobin Sarma Makinesi 1 Faz, 220V AC 50Hz beslemeli hız kontrol cihazı ile 3 faz asenkron motor tahrikli Motor devri : 0 - 1500rpm Bobin sarma rotor hızı : 0 - 300d/dak Bobin tel çapı : 0.10mm - 3mmø Bobin sarma kasnağı ve motor hız kontrolü potlu ve ayak pedallı Sarım sayısı dijital göstergeli Ayarlanmış sarım sayısına ulaşıldığında otomatik durma Tel gerdirme ve düzeltme düzeneği rulman makaralı Bobin sarma makinesi üzerine stator sarımları için kalıp ve tutucu monte edilebilir özellikte Bobin sarma makinesi üzerine transformatör bobin karkası monte edilebilir özellikte Ayarlanabilir mekanizmalı Start - Stop - Acil durdurma butonlu 5kVA transformatör bobin sarma kapasiteli   Endüvi Test Ünitesi 1 Fazlı, 220V AC 50Hz beslemeli Endüvi yerleştirmeye uygun grovler cihazı Grovler cihazı gücü 300VA On - Off ışıklı power anahtarlı ve sigorta korumalı Kutulu masa üstü kullanıma uygun   Stator ve Trafo Test Ünitesi Kaçak akım ve sigorta korumalı 3 Faz 3 x (36V - 55V - 110V - 190V - 220V) trafo çıkışlı ve 5 kademeli şalterli Her faz dijital Ampermetre ve Voltmetre göstergeli Kısa devre korumalı, lamba ve buzzerli Test masası üzerinde sabit rotor mekanizması bulunmaktadır. Start - Stop - Acil durdurma butonlu   Bobinaj Eğitim Seti Aksesuarları 3 Adet Stator bobin sarma kalıbı 2 Adet 36 oluklu, 1.1kW Stator 6 Adet 12 oluklu ve 24 kollektörlü Endüvi 10 Adet Transformatör nüvesi ve kiti Bobinaj Eğitim Seti Deney Kitabı
