dSPACE DS1104 Ar-Ge Kontrol Bordu

Denetleyici geliştirme için uygun maliyetli tek kart sistemi

DS1104 Ar-Ge Denetleyicisi Kartı, bir PC'yi hızlı kontrol prototiplemesi için bir geliştirme sistemine yükseltir. Kart, boş bir PCI veya PCIe yuvası olan neredeyse tüm PC'ye kurulabilir.

PowerPC teknolojisine dayanan gerçek zamanlı donanım ve g / Ç arabirim seti denetleyici kartı, sürücüler, robotik ve uzay gibi çeşitli alanlarda denetleyiciler geliştirmek için ideal bir çözüm haline getirir. Ace1104 kontrol birimi birçok üniversite laboratuvarında kullanılmaktadır.

Temel Avantajlar

DS1104 AR-GE Denetleyicisi, G / Ç arayüzlerine ve doğrudan bir bilgisayara takılabilen tek bir anakart üzerindeki gerçek zamanlı bir işlemciye sahip, maliyet açısından uygun bir giriş seviyesi sistemdir. PC'nizi hızlı kontrol prototiplemesi için bir geliştirme aracına yükseltir ve daha küçük kontrol uygulamaları geliştirmek için veya eğitim amaçlı olarak kullanmak için idealdir. Gerçek Zamanlı Arayüz (RTI), grafiksel G / Ç yapılandırması için Simulink blokları sağlar. Kart, boş bir PCI veya PCIe yuvası olan neredeyse tüm PC'ye kurulabilir.

Gerçek Zamanlı Arabirimi Kullanma Gerçek Zamanlı Arayüz (RTI) ile, işlev modellerinizi DS1104 Ar-Ge Kontrol Panosu'nda kolayca çalıştırabilirsiniz. Tüm G / Ç'yi grafik olarak yapılandırabilir, blokları bir Simulink blok diyagramına yerleştirebilir ve Model kodunu Simulink Coder ile oluşturabilirsiniz. Gerçek zamanlı model otomatik olarak derlenir, indirilir ve başlatılır. Bu uygulama süresini minimuma indirir.

dSPACE Connector and LED panel
dSPACE Controldesk
dSPACE DS1104 Ace Kit
dSPACE DS6201
dSPACE 1104
dSPACE Geliştirme ve Kontrol Kartları
dSPACE Geliştirme ve Kontrol Kartları

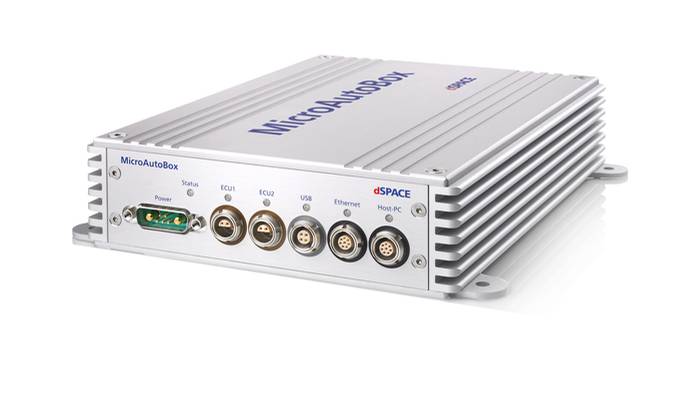

dSPACE MicroAutoBox
dSPACE MicroLabbox
dSPACE RTI CAN
dSPACE Scalexio
dSPACE Targetlink
dSPACE Test Benches dspace
dSPACE VEOS
dSPACE Türkiye

Hızlı gözat

Kapat

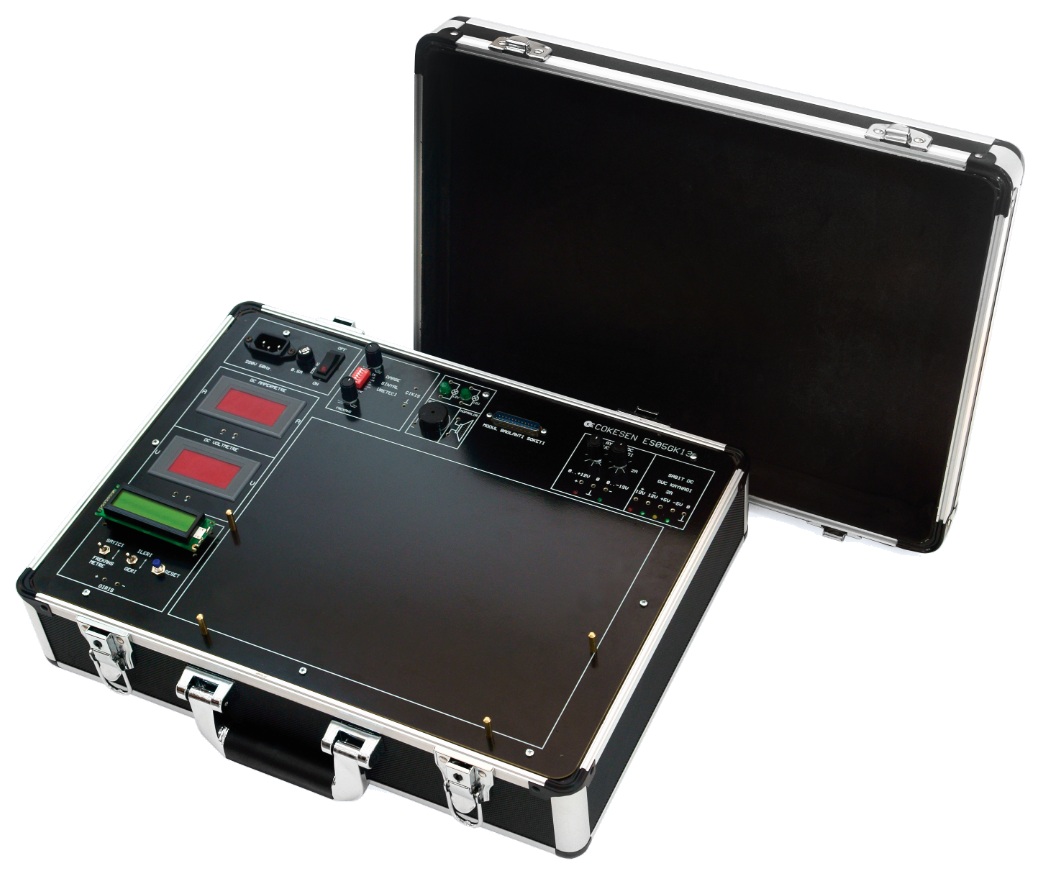

ES05GK13 Sensör Uygulamaları Eğitim Seti

Sensör Uygulamaları Eğitim Seti, Endüstride kullanılan sensörlerin anlatım ve uygulamalarının yapılabilmesi için tasarlanmıştır. Sensör Uygulamaları Eğitim Seti üzerinde ayarlı ve sabit Güç Kaynakları, Frekansmetre,TTL Osilatör, Voltmetre, Ampermetre, Yukarı - Aşağı Sayıcı ve Sensör uygulamaları için gerekli giriş - çıkış elemanları bulunmaktadır. Sensör Uygulamaları Eğitim Setinde, Hız ve Yön kontrollü, Lineer ve Dairesel hareket mekanizması sayesinde farklı tip sensörlerle cisimlerin algılama mesafesi, geçiş yapan farklı materyalli cisimlerin sayımı, Sensörlerin çalışma frekansı, çalışma gerilimi ve akımı izlenebilmektedir. Sensör Uygulamaları Eğitim seti, Sensör uygulamaları için tasarlanmış uygulama modüllerini içermektedir. Sette tüm ara bağlantılar için 2mm soket ve farklı renklerde 2mm fişli kablolar kullanılmıştır. Sensör Uygulamaları Deney Modülleri bağlantı noktaları altın kaplamalıdır. Sensör Uygulamaları Deneyler ile ilgili Türkçe ve İngilizce Deney Kitabı verilir. Sensör Uygulamaları Ana Cihaz

DC Gerilimler:	:	Kısa Devre Korumalı Ayarlı 1A : 0..+12V, 0..-12V, LED Göstergeli Tüm çıkışları 2mm bağlantıya uygun. Kısa Devre Korumalı Simetrik Sabit 1A: +12V , -12 , +5V , -5V LED Göstergeli Tüm çıkışları 2mm bağlantıya uygun.
Teknik Özellikler	:	TTL Sinyal Üreteci: 10Hz, 100Hz, 1KHz, 100KHz, 1MHz. Dijital Göstergeler: 1 adet DC Dijital Voltmetre 1 adet DC Ampermetre 2mm bağlantı girişli 2 adet 12V flemanlı lamba 1 adet Buzzer 1 adet Hoparlör 1 ad Deney Modülleri Bağlantısı : D-SUB konektör Frekans sayıcı ( İleri-Geri-Reset) Frekans Metre
Şebeke Bağlantısı:	:	220V AC. / 50 Hz., Panel üzeri Sigorta. 1Adet, Topraklı bağlantı fişi bulunmalıdır.
Enerji Şalteri:	:	Işıklı on/off anahtarlı

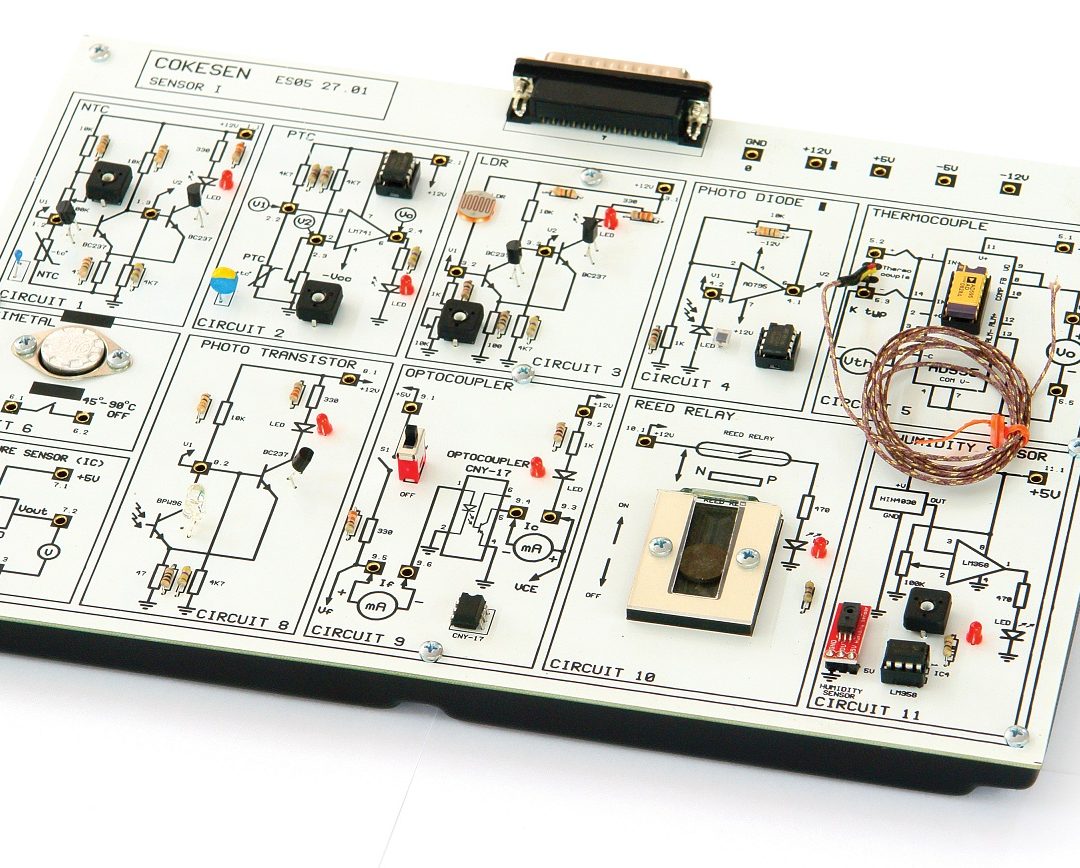

Eğitim Seti Çantası: Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir. Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir. Taşıma kolaylığı için sağlam ve kulpludur. Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir. Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır. Sensör Uygulamaları Deney Modülleri Sensör Uygulamaları deney modülleri alt yüzeyleri darbe ve benzeri etkilere dayanıklı yalıtkan plastik kutuludur. Sensör Uygulamaları deney modülleri üzerinde deney seti Ana Cihazına uygun bağlantı sağlayabilen 25 pin D-SUB soket bulunur. Sensör Uygulamaları deney modülleri üzerinde devre şemaları çizili ve altın kaplamalı 2 mm bağlantı kabloları ile devre kurularak deney yapılabilir. Sensör Uygulamaları deney modülleri harici olarak bir DC Güç Kaynağı üzerinden çalışır. Sensör Uygulamaları deney modülleri üzerinde DC 1A. Ayarlı 0...±12V, sabit +12V, -12V , -5V , +5V Gerilimler bulunur. Yapılabilecek Deneyler: ES05-27.01: NTC, PTC, Termokupl, Bimetal, Yarı iletken ısı sensörü, LDR, Foto diyot, Foto transistör, Nem sensörü, Opto küpler, Reed röle ES05-27.02: Piezo elektrik elemanı, Solar cell, Hall effekt, PIR sensör, Mikrofon, Mercury switch, LED, Gaz sensörü ES05-27.03: Endüktif Sensör, Optik Sensör, Kapasitif sensör ES05-27.04: IR LED, Limit switch, Piezo sensör, Ultrasonik, Mesafe sensörü, Load Cell, Titreşim sensörü

Hızlı gözat

Kapat

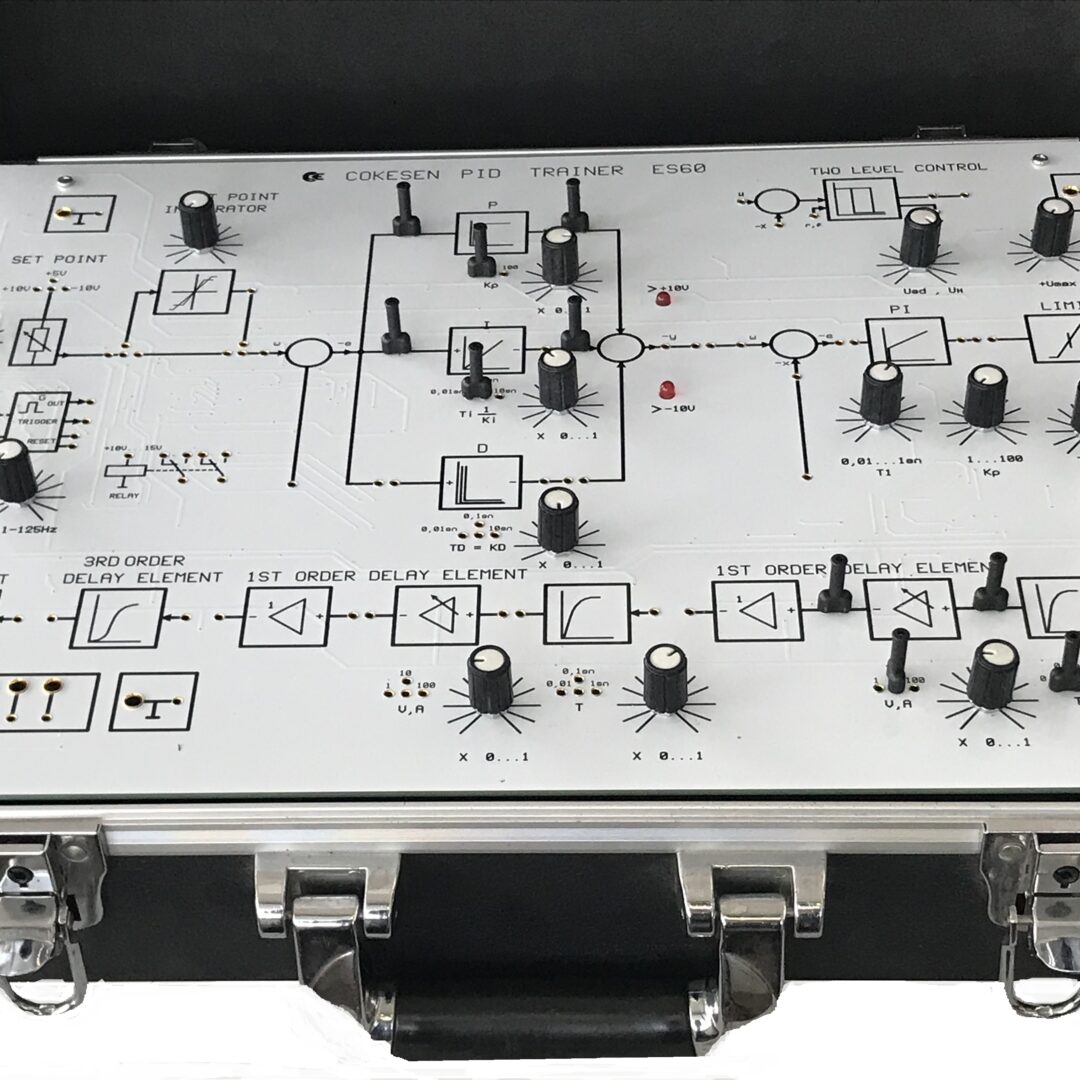

ES60 PID Eğitim Seti ve ES60.20 DC Motor Modülü

ES60 PID Eğitim Seti ve ES60.20 DC Motor Modülü masa üstü kullanıma uygun olarak PID teknolojisinin laboratuvar ortamında öğrenilmesine uygun tasarlanmıştır. PID Eğitim Seti deneyleri cihaz üzerindeki modüllerin set ile birlikte verilecek 2mm fişli kabloların gerekli yerlere bağlantısının yapılarak devre teşkil etmesi esası ile çalışır. PID Eğitim Seti deneylerinin tamamına yetecek sayı ve çeşitte bağlantı kablosu, 2mm fişli kısa devre fişleri sete dahil verilir. PID Eğitim Setine ait Türkçe ve İngilizce deney föyleri bulunur. ES60 PID Eğitim Seti Teknik Özellikleri: Deneyler Osiloskop veya gerektiğinde Y-t yazıcı ile ölçülebilir ve izlenebilir. Trigger çıkışı röle ile bağlanabilir ve gecikmeli olarak sinyaller izlenebilir. Deney setinde işlem başlangıcı (Reset) yapabilme imkanı bulunur. PID Eğitim Setinde aşağıdaki özellikler bulunur:

0,1Hz – 125 Hz Pals jeneratörü
Set noktası +10V , +5V , -10V seçmeli
10-15V , 1mA çift kontaklı röle
P- kontrol modülü , I kontrol modülü, D kontrol modülü ve bu modüllerin her biri için 0,01sn – 0,1sn, 10sn seçme imkanı , PI kontrol modülü
> 10V ayarı , < 10V ayarı
2 seviye kontrol modülü
PI Modülü, Gerilim sınırlayıcı modülü bulunur.

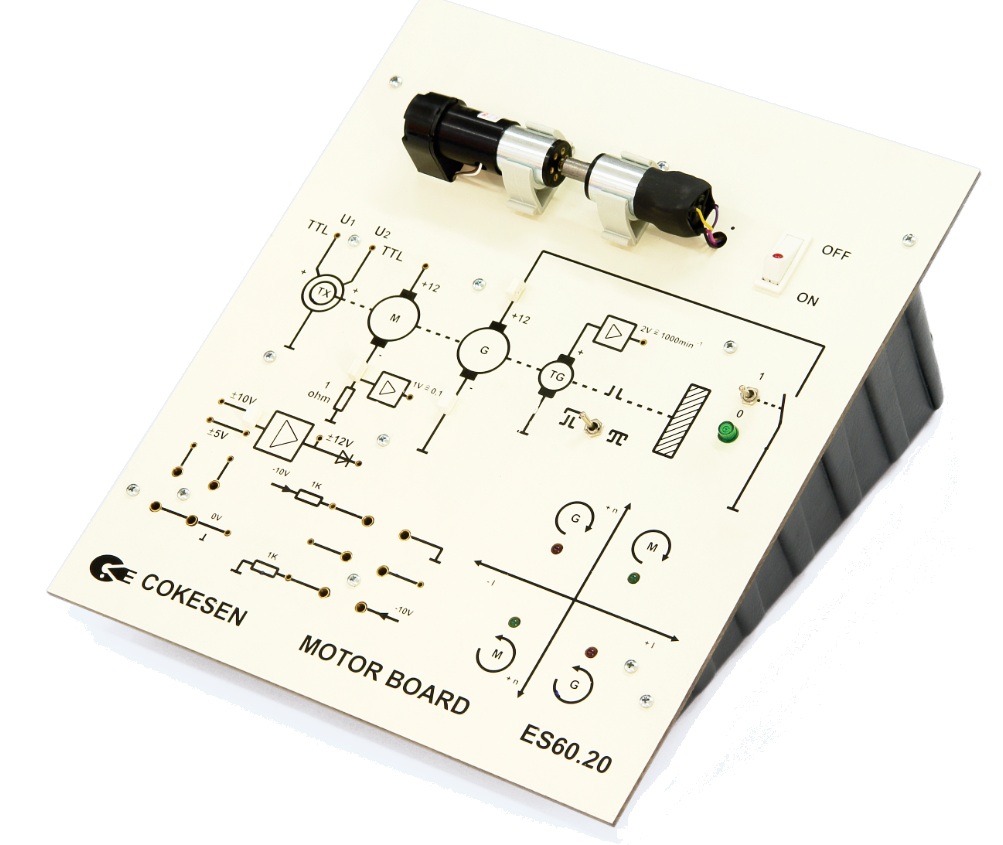

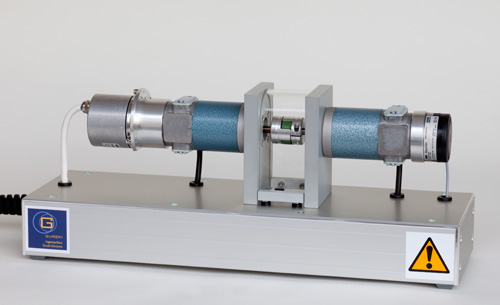

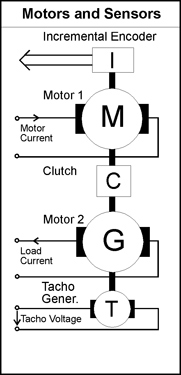

PID Kontrollü DC Motor Board modülü ile kullanıma uygundur. Eğitim Seti Çantası: Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir. Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir. Taşıma kolaylığı için sağlam ve kulpludur. Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir. Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır. ES60.20 DC Motor Modülü Teknik Özellikleri: PID teknolojisi deneyleri yapmak ve PID deney seti ile uyumlu çalışacak şekilde tasarlanmıştır. Eğitim setinde akım kontrollü DC Motor tetiklenebilen yüklü DC jeneratör, dönüş hızını ve yönünü tespit etmek üzere İki kanallı açı encoder bulunur. Motor ve Jeneratör birbirine akuple edilmiştir. Deneyler Osiloskop veya gerektiğinde Y-t yazıcı ile ölçülebilir ve izlenebilir. Motor modülünde aşağıdaki özellikler bulunur: Motor Özellikleri:

12V DC
Çalışma devir sayısı: 5900 dak-1 devir
Maksimum Çalışma devir sayısı: 8000 dak-1 devir
Çektiği akım: maksimum 0,5A

Generatör Özellikleri:
