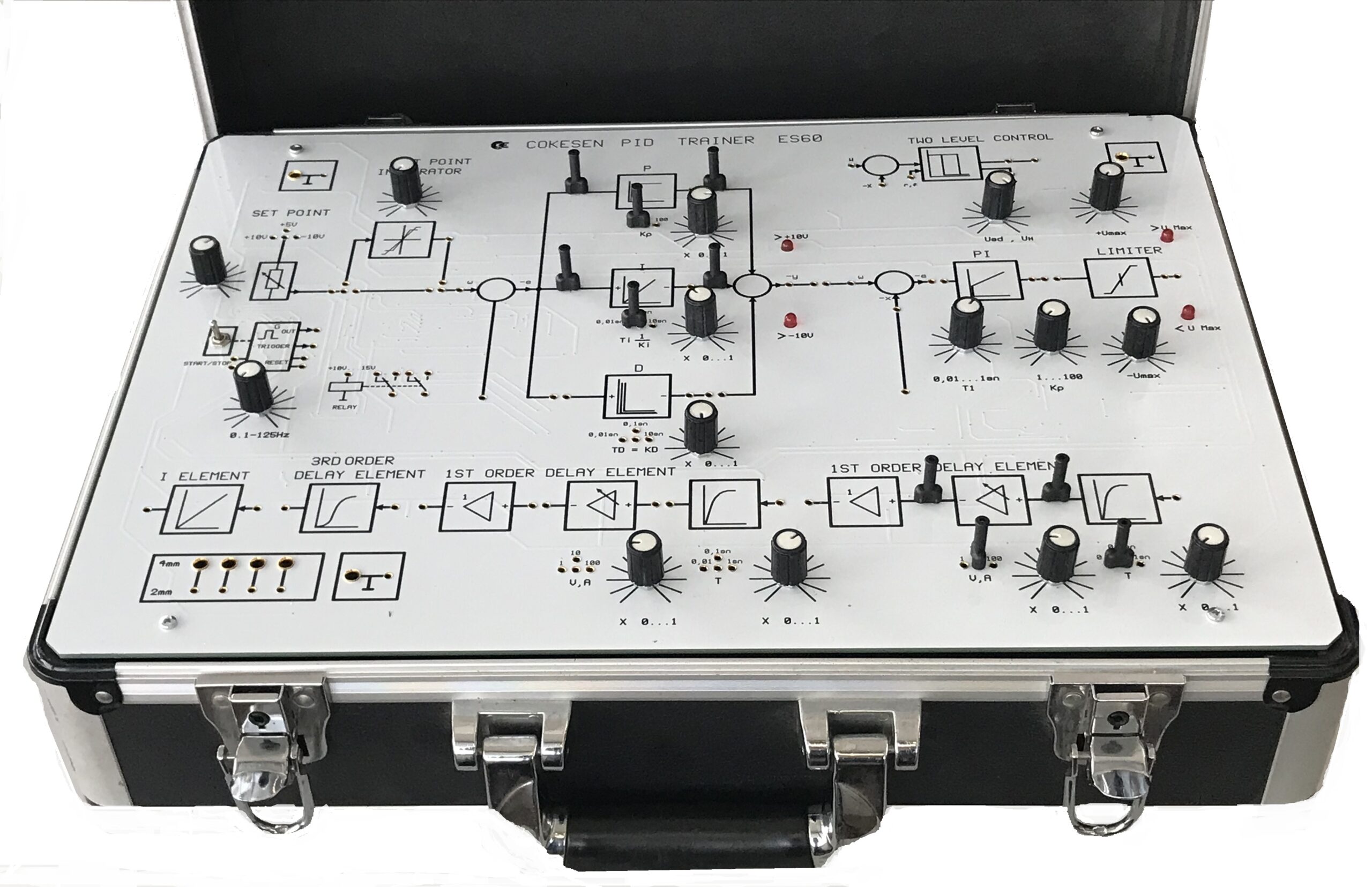

ES60 PID Eğitim Seti ve ES60.20 DC Motor Modülü
ES60 PID Eğitim Seti ve ES60.20 DC Motor Modülü masa üstü kullanıma uygun olarak PID teknolojisinin laboratuvar ortamında öğrenilmesine uygun tasarlanmıştır.
PID Eğitim Seti deneyleri cihaz üzerindeki modüllerin set ile birlikte verilecek 2mm fişli kabloların gerekli yerlere bağlantısının yapılarak devre teşkil etmesi esası ile çalışır.
PID Eğitim Seti deneylerinin tamamına yetecek sayı ve çeşitte bağlantı kablosu, 2mm fişli kısa devre fişleri sete dahil verilir.
PID Eğitim Setine ait Türkçe ve İngilizce deney föyleri bulunur.
ES60 PID Eğitim Seti Teknik Özellikleri:
Deneyler Osiloskop veya gerektiğinde Y-t yazıcı ile ölçülebilir ve izlenebilir. Trigger çıkışı röle ile bağlanabilir ve gecikmeli olarak sinyaller izlenebilir. Deney setinde işlem başlangıcı (Reset) yapabilme imkanı bulunur.
PID Eğitim Setinde aşağıdaki özellikler bulunur:
- 0,1Hz – 125 Hz Pals jeneratörü
- Set noktası +10V , +5V , -10V seçmeli
- 10-15V , 1mA çift kontaklı röle
- P- kontrol modülü , I kontrol modülü, D kontrol modülü ve bu modüllerin her biri için 0,01sn – 0,1sn, 10sn seçme imkanı , PI kontrol modülü
- > 10V ayarı , < 10V ayarı
- 2 seviye kontrol modülü
- PI Modülü, Gerilim sınırlayıcı modülü bulunur.
PID Kontrollü DC Motor Board modülü ile kullanıma uygundur.

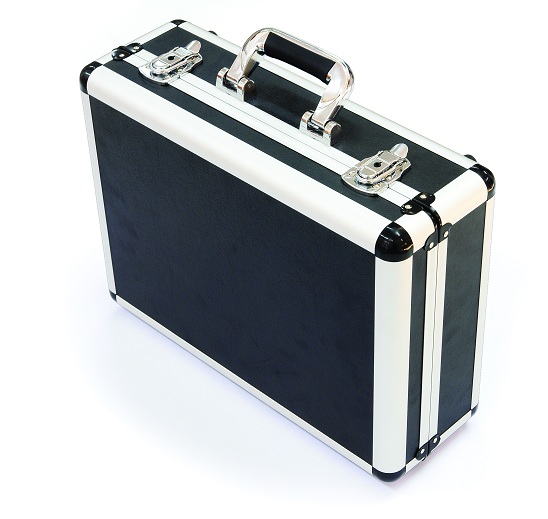

Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
ES60.20 DC Motor Modülü Teknik Özellikleri:
PID teknolojisi deneyleri yapmak ve PID deney seti ile uyumlu çalışacak şekilde tasarlanmıştır.
Eğitim setinde akım kontrollü DC Motor tetiklenebilen yüklü DC jeneratör, dönüş hızını ve yönünü tespit etmek üzere İki kanallı açı encoder bulunur. Motor ve Jeneratör birbirine akuple edilmiştir.
Deneyler Osiloskop veya gerektiğinde Y-t yazıcı ile ölçülebilir ve izlenebilir.
Motor modülünde aşağıdaki özellikler bulunur:
Motor Özellikleri:
- 12V DC
- Çalışma devir sayısı: 5900 dak-1 devir
- Maksimum Çalışma devir sayısı: 8000 dak-1 devir
- Çektiği akım: maksimum 0,5A
Generatör Özellikleri:
- Çalışma gerilimi : 12V
- Maksimum akım: 0,5A
Tachogeneratör Özellikleri:
- Tacho çıkış gerilimi: 2V =^ 1000 dak-1
- Yükselteç üzerinden yalıtım
- Ri = 200 ohm
Encoder :
- Çözülürlük : 100 lin / tur
- Çıkış kanalı sayısı : 2
- Çıkış gerilimi: TTL
Yük:
- Açılıp kapatılan tip yük 33 ohm 5W
- Paralel lamba yük
DC Yükselteç:
- Giriş 1 : 0 … +/- 10V
- Yükseltme faktörü : V=1,2
- Giriş 2 : 0….+/-5V
- Yükseltme faktörü: V=2,4
- Dört bölge çalışması esnasındaki çıkış gerilimi: 0…+/-12V, akım : 0,5A
Dört Bölge (Quadrant) göstergesi bulunur.
Akım ve dönüş yönü tespiti için 4 LED bulunur.
