ES50 Güvenlik ve Topraklama Eğitim Seti
Elektrik enerjisi kullanımı hayatımızın her aşamasında ve insanların her yerde kullandıkları bir enerji olarak bulunmaktadır. Evlerde, mutfaklarda, iş yerlerinde, okullarda ve hastaneler gibi çok geniş bir kullanım alanı vardır.
Elektrikle çalışan aletler, elektriğin olduğu tüm cihazlar ayni zamanda bir tehlike alanı olarak da karşımıza çıkmaktadır. İşte elektriğin bu tehlikeli tarafının ve alınacak tedbirlerin, TSE uygunluk kurallarının öğrenilmesini, eğitimini ve deneylerde yapılacak uygulamalı simülasyonları sayesinde okullarda öğrencilere, işletmelere de iş yerlerinde çalışanlara uygulamalı olarak anlatılması amacıyla yapılmış bir Eğitim setidir.
Güvenlik ve Topraklama Eğitim Seti masa üstü kullanıma uygun tasarlanmış, bünyesinde deneylerde kullanılacak tüm gerekli donanımı ve gerilim kaynaklarını barındıran ana cihaz ile deneylerde kullanılacak şablonlardan oluşmaktadır. Türkçe deney kitabı ile desteklenen set eğitim amaçlı olarak tasarlanmış olup kullanım esnasında olası hatalar sonucu elektrik şoku oluşamayacak değerde gerilim ve akımlar kullanılarak tasarlanmıştır. Set beraberinde verilen şablonlar ve bağlantı kabloları ile kitap içeriğinde yer alan deneyler öğrenci tarafından kurulup ve ölçme işlemleri yapılmaktadır.
Teknik Özellikler:
Güvenlik ve Topraklama Eğitim Seti ile birlikte verilen Türkçe (İngilizce olarak opsiyonel) deney kitabı genel olarak Meslek Odalarının ve TSE gibi kurumların önerdiği şartlar ile ilgili kuralların uygulamalı eğitimine yönelik tasarlanmış, içinde şemaların bulunduğu, alıştırmalar ve cevaplarını içeren konulardan hazırlanmıştır.
Güvenlik ve Topraklama Eğitim Seti deneyleri hayati tehlike yaratmayacak seviyedeki gerilimlerle yapılır
Güvenlik ve Topraklama Eğitim Seti deney şablonları anlaşılır şema ve semboller şeklinde tasarlanmıştır. Deneyi yapılacak şablon takılarak bağlantı kabloları ile ve kısa devre fişleri ile deney kurulur.
Normal işletimde kullanılan 230V AC ve 400 V AC deney setinde 23V AC ve 40V AC olarak tasarlanmış ve kullanılmıştır. Bu sayede elde edilen değerler ve ölçüm sonuçları basit olarak 10 ile çarpılarak gerçek kullanımdaki değer bulunur.
Güvenlik ve Topraklama Eğitim Seti çalışma gerilimi:220V 50 Hz.
Cihaza entegre olan Trifaze gerilim üreteci sayesinde 3 faz deneylerine olanak sağlanır.
Cihaz Ölçüleri: En: 455 mm Boy:330 mm Ön Yükseklik:150 mm Arka Yükseklik:165 mm
Yapılabilecek Deneyler:
Aktif bir parça ile direk temas hali deneyi
Aktif bir parça ile indirek temas hali deneyi
Korunma sınıfı II veya eşdeğer bir izolasyon ile korunma deneyleri
İzolasyon ve Yalıtım deneyleri
Düşük Gerilim SELV (System Earth Light Voltage), Düşük Gerilim PELV (Protection Earth Light Voltage) deneyleri
TT sisteminde korunma tedbirleri: Yüksek akım sigorta korunma deneyleri
TT sisteminde korunma tedbirleri: Topraklama çubuğu ile topraklama örnek deneyleri
TT sisteminde toprak direnci ölçümleri ve deneyleri
TN sistemlerinde yüksek akım sigorta deneyleri
TN sistemlerinde empedans deneyleri
TN sistemlerinde topraklama direnci deneyleri
RCD deneyleri
TT sistemlerinde RCD deneyleri
IT sistemlerinde izolasyon hatalarının bildirilmesi deneyleri
Aksesuarlar:
Deney şablonları 2mm PVC 7 adet
2mm bağlantı kablosu seti 10 adet 40cm, 5 adet 30 cm, 5 adet 20 cm, 5 adet 10 cm
10mm kısa devre fişleri ( özel yaylı ve oksitlenmeye karşı altın kaplamalı) 26 adet
220V AC topraklı / fişli bağlantı kablosu
Türkçe Öğrenci ve Öğretmen kitabı: Kurallara ait direktifler, Deneyler de kullanılacak çeşitli şablonlara ait kurulum şemaları, Konularla ilgili sorular ve ödevler, Ödev ve sorulara ait cevaplar kısmı.
Related products
ES06 Modüler Kompanzasyon Eğitim Seti
Modüler Kompanzasyon Eğitim Seti, Kompanzasyonla ilgili kavramların öğrenilmesi, devre elemanlarının tanınması ve uygulamalı eğitime yardımcı olması amacıyla modüler yapıda, 8-10kW elektriksel gücün kompanzasyonuna göre tasarlanmıştır.
Modüler Kompanzasyon Eğitim Setinde R-L-C yüklerin AC devreler üzerinde etkilerinin incelenmesi yapılabilinir, reaktif rölenin LCD ekranı ile her fazın konumu vektörel olarak görülebilinir, bilgisayar ara birim sayesinde de fazları bilgisayardan izleme, kontrol ve kumanda yapılabilinir.
Modüler Kompanzasyon Eğitim Setinde endüstride kullanılan elemanların tanınması açısından eğitim setinde birebir bu ürünler kullanılmıştır.
Modüler Kompanzasyon Eğitim Seti Deney Masası ayaklı tabla ve üst konsülünden oluşur. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilinir. Laminant Tablanın ön kısmı açılma ve kabarmaya karşı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC dir.
Modüler Kompanzasyon Eğitim Seti deney modülleri 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları ile kullanılabilinir. Tüm teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm2 dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur.
Modüler Kompanzasyon Eğitim Seti deney modülleri masadaki Alüminyum sigma H profil raya yerleştirilerek dikey konumda kullanılabilecek yapıdadır.
Modüler Kompanzasyon Eğitim Setinin üzerindeki tüm teknik değerler, fonksiyon özellikleri, rakam ve yazılar uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir.
Teknik Özellikler:
Modüler Kompanzasyon Eğitim seti aşağıda belirtilen 5 modül, 1 yük ünitesi ve uygulama için gerekeli aksesuarlardan oluşur.
Güç Kaynağı Modülü
- 3 x 25A 30mA kaçak akım koruma rölesi,
- 6-10A koruma röleli,
- Acil Stop Butonu.
- Türkçe menü,
- Kolay devreye alma,
- Geniş renkli LCD ekran (320x240 pixel 3,2’’),
- Trifaze, Difaze, Monofaze Kondansatör bağlayabilme,
- 1..31’e kadar akım ve gerilim harmoniklerini grafik ile gösterme,
- Düşük akımda bile kompanzasyon yapabilme (10 mA),
- Kondansatörlerin bağlı oldukları faz yada fazları ekranda gösterme,
- 3 fazın elektriksel büyüklüklerini aynı anda izleyebilme özelliği,
- Bilgisayar haberleşmeli (RS 485 MODBUS RTU),
- 40/5 A akım trafolu.
- 3 Fazlı,
- Sigorta korumalı,
- Kontaktör kontrollü,
- 3 x 0,5 KVAR, 3 x 1 KVAR, 3 x 1,5 KVAR kondansatör grubu.
- 1-2 Fazlı,
- Sigorta korumalı,
- Kontaktör kontrollü,
- 2 x 0,5 KVAR, 1 x 0,5 KVAR, 1 x 0.5 KVAR, 1 x 0.5 KVAR kondansatör grubu,
- Kapasitör gücü 2 KVAR.
- 3 Fazlı,
- Her faz ayrı kartuş sigorta korumalı,
- Sinyal lambalı,
- 3 x 1 KVAR her faz 0-1 KVAR potansiyometre kontrollü,
- Fan soğutmalı,
- PTC Korumalı,
- Sigorta korumalı.
- Reaktif röle ile bilgisayar bağlantısı,
- Çıkışı : RS485.
- 3 Fazlı,
- Her faz ayrı kartuş sigorta korumalı,
- Sinyal lambalı,
- 3 x 500W her faz 100W,
- Fan soğutmalı.
ES05GK10 Elektronik Haberleşme Eğitim Seti Ana Cihaz
Elektronik Haberleşme Eğitim Seti Uygulama Modüllerinin üzerine takılarak deneylerin yapılmasını sağlayan AC/DC gerilimler veren Güç Kaynaklı, Sinyal Jeneratörlü ve Dijital Voltmetrelere sahiptir.
Elektronik Haberleşme Eğitim Seti ile birlikte opsiyonlar halinde alınabilen Uygulama modüllerine göre aşağıdaki konuların eğitimi sağlanabilir:
Analog Teknoloji Deneyleri, Dijital Teknoloji Deneyleri, Güç Elektroniği Deneyleri, Sensör ve Uygulama Deneyleri, Haberleşme Teknolojisi Deneyleri, PID Kontrol Teknolojisi Deneyleri
D-SUB soketi: Modüllerin bağlantısı ve beslenmesi için kullanılan bu soket sayesinde Uygulama modülüne sadece modülde kullanılacak gerilimlerin ulaşması sağlanır. Bu şekilde Öğrencinin yanlış gerilim beslemesi mümkün olmaz. Uygulama modüllerinde de karşılığı olan 25 pin, D-SUB soket bulunur ve esnek yassı kablosu ve çift tarafındaki uygun soketleri sayesinde çok kolay bağlantı yapılması sağlanmıştır.
Teknik Özellikler:
Sinyal Jeneratörü: 0-200kHz. Sinüs-Üçgen-Kare 0-100KHz Rampa sinyal verir.
6 kademe Frekans seçim komütatörü ve ince ayar potansiyometresi bulunur.
DC seviye (DC-Off Set) (+/- 4V arası ) ayarlanabilir. Yukarı veya aşağı durum uyarı LED göstergelidir.
Çıkışı seviye seçmeli olarak: 0, -20dB, -40dB, -60dB döner tip komütatör ile seçmelidir.
Empedans değerine göre çıkışları: 0 (AC) , 50 Ohm, 600 Ohm.
Sweep-in girişi bulunur.
Sinyal jeneratörü Tüm bağlantı noktaları 2mm sokete uygundur.
Sinyal jeneratörü cihaz çalıştırıldığında LED göstergesi sayesinde çalışmakta olduğu görülmektedir.
2 adet dijital DC Voltmetre bulunur.
Voltmetre bağlantıları 2mm fişlere uygun soketlidir.
Ölçüm Aralığı 0 – 99,9V’tur.
DC Güç Kaynağı aşağıdaki gerilimleri sağlar:
Simetrik ve Ayarlı: 0... +12 V 1A. DC ve 0....- 12V DC 1A. kısa devre korumalı ve LED göstergelidir.
Sabit gerilimler: +12V 1A, -12V 1A. +5V 1A , -5V 1A’dir. Her bir gerilim çıkışına ait LED göstergeleri bulunur ve kısa devre halinde LED sönerek uyarı verir. Gerilimler kısa devre korumalıdır.
Elektronik Haberleşme Eğitim Seti 220V 50 Hz şebeke gerilimi ile çalışmakta , Işıklı On/Off anahtarı ve kolay değişen tip sigortası bulunmaktadır.
Ana cihaz 2mm soket bağlantıları ve bağlantı kablo uçları sonsuz geçmelidir ve altın kaplamadır.
1 adet 25 pin D-SUB soketli modül/ ana cihaz arası bağlantı kablosu Eğitim Seti ile birlikte verilir.

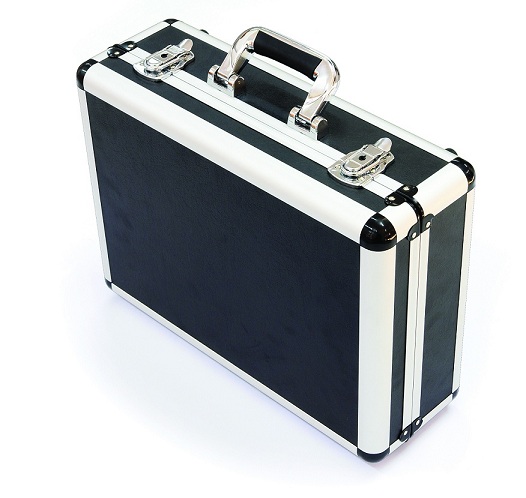

Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
ES07 Pano Monitörlüğü Eğitim Seti
Pano Monitörlüğü Eğitim Seti, Elektrik - Elektronik alanında, bina iç - dış elektrik tesisatları, zayıf akım, kuvvetli akım, aydınlatma vb. panolarının tasarımı, malzemelerin yerleştirilmesi, bara ve kabloların işlenmesi, testlerinin yapılması ve panoların tesislere montajlarının uygulamalı öğrenilmesi amacıyla tasarlanmıştır.
Pano Monitörlüğü Eğitim Setinde, Günümüz teknolojisinde kullanılan modüler pano yapısı tercih edilerek çok farklı uygulamalarda defalarca kullanım olanağı sağlanmıştır.
Profiller ve birleştirme elemanları panoların temel yapısını oluşturur. Panolar prefabrik modüler yapıda olup az sayıda cıvata ile kolay montaj yapılabilmektedir. Çok geniş yelpazede aksesuar ve seçenekler mevcut olup, değişik tasarımlar ve farklı büyüklükteki malzeme montajına imkan sağlamaktadır. Değişik ölçüde montaj plakası, göğüs kapakları, dikey - yatay montaj profilleri ve yükseltme parçaları vb. aksesuarları mevcuttur. Pano kabinlerinde, dahili mekanlar için IP55, harici mekanlarda IP66 koruma standardı sağlanmıştır. Bununla bağlantılı olarak, dış kısımlar 2mm DKP saçtan yapılmış ve toz boya ile kaplanmıştır. İç kısımlar, 2mm galvanizli saçtan yapılmış olup, katodik koruma ile çizilme ve darbelere karşı korunmuştur.
Teknik Özellikler:
Pano Monitörlüğü Eğitim Seti 5 kısımdan oluşmaktadır:
1-Dahili Pano Seti
2-Dahili Cam Kapaklı Pano Seti
3-Kumanda Pano Seti
4-Dahili Tip İç Tesisat Pano Seti
5-Harici Pano Seti
1-Dahili Pano Eğitim Seti
80cmx40cmx180cm boyutlarında ve prefabrik modüler yapıdaki pano, Değişik ölçülerde montaj plakaları, Göğüs kapakları, Dikey ve Yatay montaj profillerinden iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir.
Dahili Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir.
Dahili Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir:
2 adet Yan kapak, 1 adet Arka kapak, 1 adet Camsız ön kapak, 1 adet 220V Fanlı Pano ölçüsüne uygun üst kapak, 2 adet Dikey profil takımı, 2 adet Yatay profil takımı, 30 adet Montaj profili, 300 adet Profil tespit elemanları, 4 adet 200mmx800mm Galvanizli delikli montaj plakası, 3 adet 300mmx800mm Galvanizli delikli montaj plakası, 2 adet 400mmx800mm Galvanizli delikli montaj plakası, 1 adet 600mmx800mm Galvanizli delikli montaj plakası, 2 adet 200mmx600mm Galvanizli delikli montaj plakası, 2 adet 300mmx600mm Galvanizli delikli montaj plakası, 1 adet Pano ölçüsüne uygun fırçalı örtü takımı, 2 takım Pano ölçüsüne uygun göğüs plakaları, 1 takım Örtü plakası montaj profili, 1 adet Havalandırma panjuru, 1 adet Proje cebi, 1000 adet M5x8 kılavuzlu civata, 200 adet M5 kafes somun, 6 metre Sigorta rayı 1 adet 4x63A 300mA Kaçak akım koruma şalteri, 1 adet 3x100A Termik manyetik şalter, 1 adet 3x75A Termik manyetik şalter, 2 adet 3x50A Termik manyetik şalter, 1 adet Elektronik kombine sayaç X/5A, 4 adet Elektronik tarifeli direkt sayaç, 7 adet Akım trafosu 100/5A baralı - barasız, 1 adet Multimetre (V - I - Cosφ - Hz ölçer), 1 adet Reaktif güç kontrol rölesi, 2 adet 3x10A W otomat, 2 adet 3x16A W otomat, 2 adet 3x20A W otomat, 2 adet 1x4A W otomat, 2 adet 1x6A W otomat, 2 adet 1x10A W otomat, 2 adet 4kW Kontaktör, 2 adet 5.5kW Kontaktör, 2 adet 7.5kW Kontaktör, 4 adet Zaman rölesi, 4 adet Termik röle, 2 adet Tüp kondansatör 1kVAR, 2 adet Tüp kondansatör 1.5kVAR, 2 adet Tüp kondansatör 2.5kVAR, 12 adet Sinyal lambası 220V Φ;22mm, 2 adet Kapı switch, 2 adet Mesnet izolatör, 12 adet Bara izolatörü, 6 metre Sigorta rayı, 20 adet Ray klemens 4-6mm, 20 adet Ray klemens 10mm, 20 adet Ray klemens 2.5mm, 15kg Bakır bara 20x5, 3 takım Start - stop komple, 2 takım Acil durdurma butonu, 2 adet Kumanda şalter gurubu
2-Dahili Cam Kapaklı Pano Eğitim Seti
80cmx40cmx180cm boyutlarında ve prefabrik modüler yapıdaki pano, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden en az iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir.
Dahili Cam Kapaklı Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir.
Dahili Cam Kapaklı Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir:
2 adet Yan kapak, 1 adet Arka kapak, 1 adet Camlı ön kapak, 1 adet Pano ölçüsüne uygun üst kapak, 2 adet Dikey profil takımı, 2 adet Yatay profil takımı, 30 adet Montaj profili, 200 adet Profil tespit elemanları, 4 adet 200mmx800mm Galvanizli delikli montaj plakası, 3 adet 300mmx800mm Galvanizli delikli montaj plakası, 2 adet 400mmx800mm Galvanizli delikli montaj plakası, 1 adet 600mmx800mm Galvanizli delikli montaj plakası, 2 adet 200mmx600mm Galvanizli delikli montaj plakası, 2 adet 300mmx600mm Galvanizli delikli montaj plakası, 1 adet Pano ölçüsüne uygun fırçalı örtü takımı, 1 adet Pano ölçüsüne uygun alt örtü takımı, 2 takım Pano ölçüsüne uygun göğüs plakaları, 1 takım Örtü plakası montaj profili, 1 adet Havalandırma panjuru, 1 adet Proje cebi, 1000 adet M5x8 kılavuzlu civata, 200 adet M5 kafes somun,1 adet 4x63A 300mA Kaçak akım koruma rölesi, 1 adet 3x100A Termik manyetik şalter, 1 adet 3x75A Termik manyetik şalter, 2 adet 3x50A Termik manyetik şalter, 1 adet Elektronik kombine sayaç X/5A, 7 adet Akım trafosu 100/5A baralı - barasız, 1 adet Multimetre (V - I - Cosφ - Hz ölçer), 1 adet 3x10A W otomat, 1 adet 3x16A W otomat, 1 adet 3x20A W otomat, 2 adet 1x4A W otomat, 2 adet 1x6A W otomat, 2 adet 1x10A W otomat, 3 adet 4kW Kontaktör, 4 adet 5.5kW Kontaktör, 4 adet 7.5kW Kontaktör, 4adet Zaman rölesi, 4 adet Termik röle, 12 adet Sinyal lambası 220V Φ;22mm, 2 adet Kapı switch, 2 adet Mesnet izolatör, 12 adet Bara izolatörü, 6 metre Sigorta rayı, 20 adet Ray klemens 4-6mm, 20 adet Ray klemens 10mm, 20 adet Ray klemens 2.5mm,15kg Bakır bara 20x5, 3 takım Start - stop komple, 2 takım Acil durdurma butonu, 2 adet Kumanda şalter gurubu
3-Kumanda Pano Eğitim Seti
90cmx30cmx45cm boyutlarında ve prefabrik modüler yapıdaki pano, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden en az iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir.
Kumanda Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir.
Kumanda Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir:
1 adet Mono blok gövde, 1 adet Üst kapak, 2 adet Üst kapak yalıtkan levhası, 1 adet Ön kapak, 1 adet Montaj plakası, 1 adet Perfore montaj plakası, 10 adet Montaj profili, 1 adet Baza, 1 Adet Alt örtü takımı, 300 adet M5x8 kılavuzlu civata, 50 adet M5 kafes somun, 50 adet Profil tespit elemanı, 6 metre Sigorta rayı, 4 metre Pano içi kablo PVC kanalı.4 adet 4kW Kontaktör, 4 adet 7.5kW Kontaktör, 3 adet Zaman rölesi, 4 adet Termik röle, 1 adet Motor koruma rölesi, 3 adet Stop butonu, 3 adet Start butonu, 3 adet Jog buton, 2 adet İki kafalo 0 - 1 buton, 2 adet Acil durdurma butonu, 1 adet 0 - 1 Kumanda şalteri, 1 adet 1-0-2 Kumanda şalteri, 1 adet Enversör şalter, 1 adet Yıldız - Üçgen şalter, 1 adet 4x40A 300mA Kaçak akım koruma şalteri, 2 adet 3x10A W otomat, 2 adet 3x16A W otomat, 2 adet 3x20A W otomat, 3 adet 1x4A W otomat, 3 adet, 1x6A W otomat, 12 adet Sinyal lambası 220V Φ;14mm, 20 adet Ray klemens 2.5mm, 20 adet Ray klemens 4-6mm, 1 adet Trifaze pano prizi, 1 adet Monofaze pano prizi, 1 adet Pano kapı switch
4-Dahili Tip İç Tesisat Pano Eğitim Seti
420cmx40cmx20cm boyutlarında ve prefabrik modüler yapıdaki pano, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden en az iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir.
Dahili Tip iç Tesisat Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir.
Dahili Cam Kapaklı Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir:
1 adet 60cmx58cmx22cm tablo gövde komple, 1 adet Düz örtü elemanı, 2 adet Yarıklı örtü elemanı 15cm, 2 adet Yarıklı örtü elemanı 30cm, 1 adet Boy montaj plakası, 10 adet Dikey kanal tutucu, 10 adet Yatay kanal tutucu, 10 adet Ray derinliği ayarlanabilen tespit elemanı, 2 adet 4kW Kontaktör, 1 adet 4x25A 30mA Kaçak akım koruma şalteri, 1 adet 3x6A W otomat, 1 adet 3x16A W otomat, 6 adet 1x10A W otomat, 6 adet 1x16A W otomat, 20 adet Ray klemens 2.5mm, 2 metre Pano içi kablo kanalı , 1 adet Fotosel röle, 1 adet Darbe akım şalteri, 1 adet Zaman saati
5-Harici Pano Eğitim Seti
60cmx40cmx20cm boyutlarında ve prefabrik modüler yapıdaki pano, değişik ölçülerde montaj plakaları, göğüs kapakları, dikey ve yatay montaj profillerinden en az iki ayrı tasarım yapılarak farklı amaçlarda kullanılabilmektedir.
Harici Pano Eğitim Seti ile birlikte alçak gerilim dağıtımı, Kompanzasyon, Ölçüm ve Kumanda panosu uygulamaları yapılabilmektedir.
Harici Pano Eğitim Seti ile birlikte aşağıda belirtilen aksesuar ve montaj malzemeleri verilmektedir:
1 adet 70cmx50cmx20cm Gövde, 1 adet Ön kapak, 1 adet Çatı modülü, 1 adet Kablo giriş plaka takımı, 1 adet Montaj plaka takımı, 1 adet Derinlik ayar sistem takımı, 3 adet Örtü plakası, 1 adet Duvar tespit eleman takımı, 2 adet 4kW Kont aktör, 1 adet Fotosel röle, 1 adet 4x25A 30mA Kaçak akım koruma şalteri, 1 adet 3x16A W otomat, 1 adet 3x25A W otomat, 2 adet 1x25A W otomat, 2 adet 1x16A W otomat, 6 adet Sinyal lambası 220V Φ;14mm, 1 adet Monofaze 1-0-2 şalter, 1 Adet Elektronik tarifeli direkt sayaç, 2 adet Trifaze pano prizi, 2 adet Monofaze pano prizi
COK-IG100 VR İş Sağlığı ve Güvenliği Eğitim Simülasyonları
Sanal gerçeklik tabanlı Yerli ve Milli yazılım iş sağlığı ve güvenliği simülatörleri, Çalışma ortamlarında meydana gelebilecek kazaların önlenmesi için eğitim amaçlı kullanılan en önemli araçlardan biridir.
Genel KKD Kullanımı Seçimi, Muayenesi, Doğru Kullanımı, Yüksekte Çalışma, Yatay Yaşam Hattı İle Yüksekte Çalışma, Dikey Yaşam Hattı İle Yüksekte Çalışma, Diğer Yüksekte Çalışmalar, EKED Eğitimi, Yangın Güvenliği, Risk Bulma, Malzemeyi Doğru Kaldırma, Kapalı Alan ve Gaz Emniyeti ekipmanlarının kullanımı gibi konularda özel simülasyonlar geliştirilebilmektedir.
Simülasyon içerisinde öncelikle kullanıcıya yapması gerekenler bir eğitimle gösterilmektedir. Kullanıcı eğitimi tamamladıktan sonra sınava tabi tutulabilmektedir. Kullanıcının el hareketleri, nesneler ile olan etkileşimi(nesneyi tutması, yere bırakması vb), odaklanması istenen yerlere kafasını çevirip çevirmediği, kullanması gereken ekipmanı doğru kullanıp kullanmadığı vb. bilgiler veritabanına anlık olarak kaydedilmektedir.
Kullanıcı aynı zamanda gerçek dünyada yürüdüğünde simülasyon içerisinde de eş zamanlı yürüyebilmektedir. Kullanıcının simülasyon içerisindeki hatalarının, simülasyon içinde sonuçları olmaktadır. Örneğin yüksek bir binada çalışan bir işçinin gerekli önlemleri almaması durumunda simülasyon içerisinde kullanıcının binadan aşağı düşmesi, bir kaynak ustasının yanıcı gaz bulunan bir bölgede kaynak yapması sonucu patlama olması vb. sonuçlar simüle edilebilmektedir. Bu şekilde kullanıcılar, gerçeğini yaşamadan simülasyon içerisinde yaptığı hataların sonucunun ne kadar ağır olabileceğini gerçekteymiş gibi yaşayabilmektedir.
Kullanıcılar simülasyon ortamında belirlenen bir alan içerisinde yürüyebilmektedir. Belirlenen alanın dışarısına teleport yöntemiyle çıkılabilmektedir. Simülasyon içerisinde teleport yöntemi ile gittiği yerde aynı şekilde belirlenen bir alan içerisinde yürüyebilmektedir. Sanal gerçeklik tabanlı 3D ses teknolojisi kullanılmaktadır. Uygulamalar (Senaryolar) iş akışlarını gösterecek algoritmalara göre oluşturulmaktadır. Controller sayesinde sanal objeler ile etkileşime geçilebilmektedir. (Eller ile sanal nesneler etkileşime geçebilmektedir.)
Admin paneli kullanılarak simülasyona başlamadan önce kullanıcı bilgileri eğitimci tarafından sisteme girilebilmektedir. Simülasyonun dili Türkçe veya İngilizce seçilebilmektedir. Tüm kullanıcıların raporları (Simülasyon içerisinde yaptığı hatalar, geçirdiği iş kazaları vb.) admin panelinden görülebilmektedir. Raporlar excel formatında kaydedilebilmektedir.
Simülasyonların geliştirilmesinde Unity fizik motoru kullanılmaktadır. Fizik motoru içindeki objeler 3ds Max modelleme programı kullanılarak tasarlanmaktadır. VR simülasyon yazılımları C# ve Javascript yazılım dilleri kullanılarak geliştirilmektedir. Simülasyon içindeki kullanıcının verileri MYSQL veritabanı üzerinden servera kaydedilmektedir.
Simülasyon içerisindeki objeler VR desteklidir. Kullanıcı simülasyon içerisindeki objeler ile “controller” ‘dan alınan sensör verilerinin bilgisayara aktarılması sayesinde etkileşime geçebilmektedir.
Kullanıcı etkileşimli simülasyonlar Unity Fizik Motoru ile geliştirilmektedir. Oluşturulan objeler ve modeller sanal gerçeklik uyumludur. Simülasyon içerisinde işlerini yapan sanal çalışanlar ve kullanıcı etkileşimli sanal iş makinesi bulunabilmektedir. Belirli görevleri yerine getirme, puanlama gibi özellikler bulunmaktadır. Simülasyon içerisinde Controller ile işaret ettiği cihaz, uygulama, araç gereç, güvenlik tedbirleri hakkında bilgi alabilmektedir. Simülasyon içerisinde ellerini kullanarak iş makinesi ve belirlenen ortam içerisindeki çeşitli araç gereçleri kullanabilmektedir. Üç boyutlu modellemeler işverenin kendi tesisindeki ilgili bölgelerdeki gerçek ortamın modellenmesiyle yapılmaktadır.
Kullanıcı simülasyon içerisinde kendisini bir avatar şeklinde görebilmektedir. Simülasyon içerisindeki eller, controllerdan alınan pozisyon bilgisine göre hareket etmektedir. Yani kullanıcının gerçekteki el hareketleri sisteme aktarılmaktadır. Controller üzerindeki butonları kullanarak nesneleri tutabilmekte, bırakabilmekte, çalıştırabilmekte ve bunlar gibi etkileşimlerde bulunabilmektedir. Simülasyon içerisindeki objeler kullanıcının gerçekçilik hissini yok etmeyecek derece kaliteli ve gerçekçidir. Kullanıcı 360 derece istediği her yöne bakabilmekte ve istediği gibi simülasyon içerisinde yürüyebilmektedir.
VR uygulaması eğitim, serbest, değerlendirme modlarından oluşmaktadır.
Bilgilendirmeler canlandırma metoduyla yapılmaktadır. Örneğin patlayıcı madde olan bir ortamda kaynak yapan biri (Avatar) simüle edilmekte ve bir diğer avatar kullanıcıya bu durumun yanlış olduğu ile ilgili bilgi verebilmektedir. Verilen bilgi sonrasında kaynak yapan kişinin bulunduğu ortamda patlama oluşturulmaktadır. Kullanıcı yapılan hatanın sonucunda olanları olayın içindeymiş gibi deneyimleyebilmektedir.
Serbest modda kullanıcı değerlendirme yapılacak ortamda serbest hareket edebilmektedir. Nesneleri tutabilmekte, araç gereçleri kullanabilmekte, etrafta yürüyebilmekte, merdiven çıkabilmektedir.
Kullanıcıdan belirlenen senaryolar içerisinde görevleri yerine getirmesi istenebilmektedir.
Temel paket içerisinde 1 adet Meta Quest VR gözlük ve hazır simülasyonlar bulunmaktadır:
Risk Bulma Simülasyonu, Yangın Güvenliği Simülasyonu, Yüksekte Çalışma Simülasyonu, EKED Kilitleme, Etiketleme Simülasyonu, Dikkat Dağıtan Davranışlar Simülasyonu, Kişisel Koruyucu Ekipman Kullanım Simülasyonu, Güvenli Çalışma Simülasyonu.
ES05GK18 Temel Elektronik Eğitim Seti Ana Cihaz (LCD ekranlı)
Temel Elektronik Eğitim Seti Ana Cihaz (LCD ekranlı) uygulama modüllerinin üzerine takılarak deneylerin yapılmasını sağlayan AC/DC gerilimler veren Güç Kaynaklı, Sinyal Jeneratörlü ve Dijital Voltmetrelere sahiptir.
Temel Elektronik Eğitim Seti Ana Cihaz (LCD ekranlı) ile birlikte opsiyonlar halinde alınabilen Uygulama modüllerine göre aşağıdaki konuların eğitimi sağlanabilir:
Analog Teknoloji Deneyleri, Dijital Teknoloji Deneyleri, Güç Elektroniği Deneyleri, Sensör ve Uygulama Deneyleri, Haberleşme Teknolojisi Deneyleri, PID Kontrol Teknolojisi Deneyleri
D-SUB soketi: Modüllerin bağlantısı ve beslenmesi için kullanılan bu soket sayesinde Uygulama modülüne sadece modülde kullanılacak gerilimlerin ulaşması sağlanır. Bu şekilde Öğrencinin yanlış gerilim beslemesi mümkün olmaz. Uygulama modüllerinde de karşılığı olan 25 pin, D-SUB soket bulunur ve esnek yassı kablosu ve çift tarafındaki uygun soketleri sayesinde çok kolay bağlantı yapılması sağlanmıştır.
Teknik Özellikleri:
DC Güç Kaynakları: Kısa devre korumalı ayarlı 0...+12V 1 A. , 0...-12V 1A, Sabit +12V, -12V, +5V, -5V kısa devre korumalı 1 A. Tüm DC Gerilim çıkışları kontrol amaçlı LED ışık kontrollüdür.
Kısa Devre Kontrollü ve Akım sınırlamalı 0...+28V, 2,7 Amper. Çıkış Volt ve Akım değerleri 4 dijit Voltmetre ve Ampermetrelidir. Set üzerinde DC gerilimlerde meydana gelecek herhangi bir kısa devre halinde gerilimler anında kesilir ve kısa devre hatası açılıp RESET düğmesine basmadan gerilimler gelmez. Bu sayede üstün bir koruma özelliği kazandırılmıştır. LCD Ekranında kısa devre hali alarm olarak görülür. Aynı zamanda cihaz özelliği olarak aşırı ısınma halinde LCD ekranda alarm sembolü belirmektedir.
AC Gerilim kaynağı: 12V - 0 - 12 V 1 amperdir. Orta uç sigorta üzerinden devreye bağlı olup çalışma hali LED ışık kontrollüdür.
Sinyal Jeneratörü: 0-100KHz sinüs, üçgen, kare sinyaller verir. Sinyal formu şekli buton ile seçilir. Ayni zamanda frekans kademesi de 4 kademeli olarak diğer buton ile seçilmektedir. Seçilen sinyal formu şekli, frekans değeri Türkçe olarak LCD ekranından izlenir. DC off-set +/-4V olarak ayar düğmesi ile ayarlanabilir. Burada üst değer ve alt değer pozisyon durumu LED uyarı ışıkları ile takip edilmektedir. Sinyal değeri TTL veya CMOS olarak seçme anahtarı vardır.
Sinyal jeneratörün PWM özelliği vardır. 10KHZ ve 100Hz kademelidir. Ayarlı frekans ve ayarlı PWM değeri almak mümkündür. SR durum a alındığında SET ve RESET çıkışları aktif olur.
LCD Ekran: Sinyal Jeneratörü Formları, Sinyal Jeneratör Kademeleri, Sinyal Jeneratör Frekansı, Sinyal Jeneratör Genliği,
Alarm durumları: DC sabit gerilim kısa devre hali, Ayarlı gerilim kısa devre hali, Ayarlı gerilim Akım sınırlama, Ayarlı gerilim aşırı ısınma hali takip edilebilinir.
Sabit TTL frekans çıkışları: 2mm fişlere uygun çıkışlar sayesinde 8 ayrı değerde dijital deneylerde kullanılabilecek sinyal çıkışı vardır.
1Hz- 10Hz- 50Hz- 100Hz- 1KHz- 10KHz- 100KHz- ve 1MHz sinyal çıkışları bulunur.
Lojik Prob: Dijital devrelerde ölçüm amaçlı kullanıma uygun High-Low-Puls özellikleri ayırt etmek üzere Kırmızı- Yeşil ve Sarı LED göstergeli dir. 2 adat sürgülü tip anahtar ile TTL-CMOS, PULS-CONST. seçme özelliği mevcuttur.
8 Bit- LED indikatörü bulunur. Girişleri 2mm fişlere uygun tasarlanmıştır.
7 Segment gösterge: 2 adettir. 7447 entegre sürücüleri vardır.
1 adet 12V çift kontaklı rölesi vardır. Kontakları 2mm fişlere uygun tasarlanmıştır.
Potansiyometre: 3 adettir 1K - 10K - 1M ohm değerlerde olup ayakları devre kurulmasına uygun 2mm fişlere uyumlu tasarlanmıştır.
1 adet Bounce Free (Kıvılcımsız) çıkışı olan butonu vardır. Ayak bağlantıları 2mm fişlere uygundur.
Hoparlör: 8 ohm 0.2W deneylerde kullanılmak üzere sete entegredir. Bağlantısı 2mm fişlere uygun yapıdadır.
12V Flemanlı lambası 3 adettir. Lamba bağlantısı 2mm fişlerle yapılabilir.
1 adet 2 pozisyonlu Toogle anahtarı bulunur. Orta uç ve 2 yan ucu 2mm fişlere uygun yapıdadır.
12 adet sayısal değer veren sürgülü tip anahtarı bulunur.
4 adet 2mm den 1mm ye değişim soket bağlantısı vardır.
Ana cihaz 2mm soket bağlantıları ve bağlantı kablo uçları sonsuz geçmelidir ve altın kaplamadır.
1 adet 25 pin D-SUB soketli modül/ ana cihaz arası bağlantı kablosu Eğitim Seti ile birlikte verilir.
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
ES09-3000 Elektrik Tesisat Eğitim Seti Tek Taraflı
Teknik Özellikler:
Elektrik Tesisat Eğitim Seti sistem iskeleti 40mm genişliğinde ve 40mm derinliğinde eloksal kaplamalı alüminyum sigma profillerden meydana gelmiştir.
Elektrik Tesisat Eğitim Seti deney modülleri 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları ile kullanılabilinir. Tüm teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur. Kabloların kesiti 2,5 mm2 dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur.
Elektrik Tesisat Eğitim Seti üzerindeki tüm teknik değerler, fonksiyon özellikleri, rakam ve yazılar uzun kullanım süreleri içinde silinmemesi için kazıma metodu ile işlenmiştir.
Masa ayaklı tabla ve üst konsülünden oluşur. Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilecek şekildedir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilinir. Laminant Tablanın ön kısmı açılma ve kabarmaya karşı kavisli olarak masa altına döner. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC dir.
Masa Boyutları: 132 cm uzunluk, 70 cm genişlik ve 78 cm yüksekliktedir.
Sistem enerjisi 3mt’lik 3 X 1.5mm’lik TTR kablo ile laboratuvar prizlerinden alınır.
Elektrik Tesisat Eğitim Seti 5 bloktan oluşur.
- Elektrik Bloğu
- Sigorta ve Sayaç bağlantı Bloğu
- 2 kat 4 daire bina simülasyon Bloğu
- Tavan Aydınlatma Bloğu
- Zil Tesisatı Bloğu
- Elektrik Bloğu
- Sigorta ve Sayaç Bağlantı Bloğu
- 2 Kat 4 daire Bina Simülasyon Bloğu
- Tavan Aydınlatma Bloğu
- Zil Tesisatı Bloğu
ES05 Serisi Elektronik Uygulama Deney Modülleri
Elektronik Uygulama Deney Modülleri Eğitim Seti ana ünite üzerine mevcut D-SUB bağlantısı takılarak gerçekleştirilen deneyler, Uygulama Modülleri üzerinden beslemeleri yapılarak kullanılabilinir.Bu seçim yapıldığında Uygulama Modülleri harici olarak DC Güç Kaynağından beslenmesi gerekir.
Bunun için; DC 1A. Ayarlı 0-12V, sabit +12V , -12V , -5V , +5V gerilimlere ihtiyaç olacaktır.
Temel Fonksiyon deneylerinin daha iyi anlaşabilinmesi için gerekli yerlerde yapay arıza simülasyonları Uygulama Modülleri üzerinde yapılabilinir,
Elektronik Uygulama Deney Modülleri bağlantı noktaları altın kaplamalıdır.
Elektronik Uygulama Deney Modülleriüzerinde devre şeması ve devre elemanları dizilidir.
Hatalar ile ilgili sorular ve açıklamalar Türkçe ve İngilizce deney kitaplarında gösterilmektedir.
Elektronik Uygulama Deney Modülleri ile 2mm altın kaplamalı özel kablolar verilmektedir.
ES05-01 DC Devreler Deney Modülü
Ölçü ve Test aletleri kullanımı ve uygulamaları deneyleri
Ohm Kanunu ve deneyi
Güç Hesaplaması deneyi
Elektriksel direnç ve renk kodları deneyi
Seri Bağlı Dirençler deneyi
Seri bağlı Direnç Devresinde Voltaj Ölçümü deneyi
Paralel Bağlı Dirençler deneyi
Paralel Bağlı Direnç Devresinde Voltaj Ölçümü deneyi
WHEATSTONE Köprüsü deneyi
Direnç Devrelerinde Yapay Hata Çalışması deneyleri
KIRSCHOFF Kanunu deneyi
ES05-01.II Elektronik Devreler Deney Modülü
NTC (Isı ile azalan direnç) deneyi
PTC (Isı ile artan direnç) deneyi
VDR ( Gerilim ile değeri değişen direnç) deneyi
LDR Foto Direnç (ışık ile değeri değişen direnç) deneyi
Germenyum ve Silikon Diyot Karakteristiklerinin İncelenmesi deneyi
LED ve Karakteristikleri deneyi
LED ile Ampül Karakteristikleri Arasındaki Farkların İncelenmesi deneyi
A Sınıfı Yükselteç deneyi
B Sınıfı Yükselteç deneyi
C Sınıfı Yükselteç deneyi
Kristal Osilatör deneyi
Tek Kararlı (Monostable) Osilatör (Multivibratör)deneyi
Çift Kararlı (Bistable) Osilatör (Multivibratör)deneyi
Kararsız (Astable) Osilatör (Multivibratör)deneyi
ES05-01.III DC Devreler Deney Modülü
Yarım dalga doğrultucu ve PI filtre deneyi
Paralel regüleli doğrultmaç deneyi
Seri regüleli doğrultmaç deneyi
İdeal seri regüleli doğrultmaç deneyi
ES05-01.IV DC Devreler Deney Modülü
Kirschoff akım kanunu deneyi
Kirschoff gerilim kanunu deneyi
Thevenin teoremi deneyi
Norton teoremi deneyi
J – FET transistör deneyi
ES05-01.V DC Devreler Deney Modülü
R – L – C devreleri deneyi
Seri bağlı dirençlerin incelenmesi deneyi
Karışık bağlı dirençlerin incelenmesi deneyi
Seri bağlı bobinlerin incelenmesi deneyi
Paralel bağlı bobinlerin incelenmesi deneyi
Karışık bağlı bobinlerin incelenmesi deneyi
Seri bağlı kondansatörlerin incelenmesi deneyi
Paralel bağlı kondansatörlerin incelenmesi deneyi
Karışık bağlı kondansatörlerin incelenmesi deneyi
ES05-02 AC Devreler Deney Modülü
Osiloskop ile Ölçme deneyleri
Alternatif Akımda Direnç Ölçme deneyi
Alternatif Akım Devrelerinde Dirençlerdeki Akım ve Gerilim Faz Açısı deneyi
Alternatif Devresinde Seri Bağlı Direnç deneyi
Alternatif Devresinde Paralel Bağlı Direnç deneyi
Kare ve Sinüs AC devrelerinde Kapasite deneyi
Kapasitif Reaktans ve Frekans ile Değişim deneyi
Kapasite Değerinin Değişmesinin Kapasitif Reaktansa Etkisi deneyi
AC Devrede Paralel Bağlanmış Kapasite deneyi
AC Devrede Seri Bağlanmış Kapasite deneyi
AC Devrede Kapasitenin Voltaj Bölücü Olarak Çalışması deneyi
AC Devrede Endüktans deneyi
Değişen Endüktans Değerinin Endüktif Reaktansa Etkisi deneyi
AC Devrede Seri Bağlı Direnç ve Kondansatör deneyi
AC Devrede Paralel Bağlı Direnç ve Kondansatör deneyi
AC Devrede Seri Bağlı Direnç ve Endüktans deneyi
AC Devrede Paralel Bağlı Direnç ve Endüktans deneyi
Yüksek Geçirgen ve Alçak Geçirgen Filtreler deneyi
Direnç ve Kapasite Filtre Devresi deneyi
Direnç ve Endüktans Filtre deneyi
Alçak Empedanslı AC Devresinde Paralel LC deneyi
Rezonans Devresinde Hata Çalışma deneyleri
Yüksek Empedanslı AC Devresinde Paralel LC deneyi
R-L-C Devresi deneyi
Transformatör ve Yük Altındaki Transformatör deneyi
Yük Altındaki Transformatörde Sekonder Akımı Ölçülmesi deneyi
ES05-02.I AC Devreler Deney Modülü
Paralel RLC devresinin incelenmesi deneyi
Seri RLC devresinin incelenmesi deneyi
Paralel rezonans devresinin incelenmesi deneyi
Seri rezonans devresinin incelenmesi deneyi
Alçak geçiren Pİ filtresinin incelenmesi deneyi
Yüksek geçiren Pİ filtresinin incelenmesi deneyi
ES05-03 Yarı İletkenler Deney Modülü
Diyot Karakteristikleri deneyi
Yarım Dalga Doğrultucu Diyot deneyi
Köprü Diyot Doğrultucu deneyi
Zener Diyot deneyi
Transistör çalışması deneyi
Şalter (Switch) Anahtar Özellikli Çalışan Transistör deneyi
Ortak Emiterli NPN Transistör Yükselteç deneyi
Ortak Emiterli PNP Transistör Yükselteç deneyi
DC/AC Konvertör deneyi
ES05-04 Yarı İletkenler Deney Modülü
Tümler Transistör (NPN ve PNP tip) Çiftinin Çalışması deneyi
Darlington Transistör deneyi
Fark (Differential) Yükselteç deneyi
JFET (Alan Etkili) Transistör Karakteristikleri deneyi
JFET İle Analog Anahtarlama deneyi
Doğrudan Bağlaşımlı Yükselteç deneyi
ES05-05 Güç Kaynakları Deney Modülü
Yarım Dalga Doğrultucu deneyi
Tam Dalga Doğrultucu deneyi
Yük Altında Doğrultma deneyi
Kondansatör İle Filtre deneyi
Zener Diyot deneyi
Zener Diyot ve Transistör ile Dengeleme deneyi
Aşırı Akım Korunması deneyi
Aşırı Voltaj Korunması deneyi
Simetrik DC Gerilim Kaynakları deneyi
Entegre ile Elde Edilen Voltaj Regülatör deneyi
Entegre ile Elde Edilen Ayarlanabilir Voltaj Regülatör deneyi
AC/DC Konvertör deneyi
DC/DC Sabit Çıkışlı Konvertör deneyi
DC/DC Ayarlı Konvertör deneyi
SMPS Anahtarlamalı (Switchmode) Regülatör Devresi deneyi
Anahtarlama Tekniği deneyi
Anahtarlama Hızlandırıcı (Boost) Tekniği deneyi
ES05-05.II Güç Kaynakları Deney Modülü
Yarım dalga gerilim ikileyici deneyi
Tam dalga gerilim ikileyici deneyi
Gerilim Üçleyici deneyi
Gerilim dörtleyici deneyi
ES05-06 Osilatörler Deney Modülü
RC Devresi Osilatörü deneyi
LC Devresi Osilatörü deneyi
RC ve LC Devresi Osilatörlerinde Hata Çalışması deneyleri
Wien Köprüsü Osilatörü deneyi
Collpitt Osilatörü Deneyi
Hartley Osilatörü deneyi
Kararsız Multivibratör deneyi
555 ile Kararsız Multivibratör deneyi
ES05-07 İşlemsel Yükselteçler Deney Modülü
741 İşlemsel Yükselteç Entegresi Teknik Özellikleri deneyi
Geri Besleme Döngüsü (Feedback-Loop) deneyi
Evirici İşlemsel Yükselteç deneyi
Evirmesiz İşlemsel Yükselteç deneyi
Toplayıcı İşlemsel Yükselteç deneyi
Fark Yükselteci deneyi
İşlemsel Yükseltecin Karşılaştırıcı deneyi
ES05-07.II İşlemsel Yükselteçler Deney Modülü
Ters çeviren(Inverting) işlemsel yükseltecin DC gerilimde çalışması deneyi
İşlemsel Yükseltecin çıkış Offset ayarının yapılması deneyi
Sabit akım olarak çalışan İşlemsel Yükseltecin İncelenmesi deneyi
İşlemsel Yükseltecin Akım Voltaj dönüştürücü olarak çalışması deneyi
Logaritmik Amplifikatör olarak çalışan işlemsel yükseltecin çalışması deneyi
İşlemsel Yükseltecin alçak geçirgen aktif filtre olarak kullanılması deneyi
Tepe (Peak) dedektörü olarak çalışan İşlemsel Yükseltecin çalışması deneyi
Enstrümantasyon olarak çalışan işlemsel yükseltecin çalışması deneyi
ES05-07.III İşlemsel Yükselteçler Deney Modülü
İşlemsel Yükseltecin Astabil Multivibratörler olarak çalışması deneyi
İşlemsel Yükseltecin Monostabil Multivibratörler olarak çalışması deneyi
İşlemsel Yükseltecin Bistabil Multivibratörler olarak çalışması deneyi
İşlemsel Yükselteç ile yapılan Simetrik Kare Dalga Jeneratörü çalışması deneyi
555 Entegresi ile yapılan Simetrik Kare Dalga Jeneratörü çalışması deneyi
İşlemsel Yükselteç ile yapılan darbe genişliği modülasyon modu ( Asimetrik) Kare Dalga Jeneratörü çalışması (PWM Generatör) deneyi
555 Entegresi ile yapılan asimetrik kare dalga jeneratörü çalışması deneyi
Üçgen, Sinüs ve Kare dalga jeneratörü çalışması deneyi
ES05-08 Filtreler Deney Modülü
Alçak Geçirgen Filtre deneyi
Yüksek Geçirgen Filtre deneyi
Alçak Geçirgen Filtrede Hata deneyi
Yüksek Geçirgen Filtrede Hata deneyi
LC Devresi deneyi
İki T Elemanlı Filtre deneyi
Yük ve İşlemsel Yükselteçli Devrede Filtre deneyi
İşlemsel Yükselteç İle Filtre deneyi
Zayıflatma (Attenuation) deneyi
Birleşik Filtreler deneyi
Yüksek ve Alçak Geçiren Ardaşık Filtreler deneyi
Paralel Filtre deneyi
ES05-09 Güç Elektroniği Deney Modülü
Güç Transistörünün Çalışması deneyi
MOSFET Transistör İle Çalışma deneyi
MOSFET Transitörde Hata Çalışması deneyi
Tristör İle Çalışma deneyi
Tristörde Hata Çalışması deneyi
Tristörde Tetikleme deneyi
UJT Devresi deneyi
Yalıtım (İzolasyon) Devresi İle Çalışma deneyi
Triac (Triyak) Devresi Çalışması deneyi
Triac ile Pratik Çalışma deneyi
Diac (Diyak) Davranışı deneyi
ES05-09.II Güç Elektroniği Deney Modülü
4017 Entegresi ile PWM (Pulse Width Modulation) Pals Genlik Modülasyonu deneyi
555 Entegresi ile PWM deneyi
DC Güç Kontrol deneyi
Motor Hız Kontrol deneyi
ES05-09.III Güç Elektroniği Deney Modülü
UJT (Uni Junction Transistor) deneyi
PUT (Programable Uni Junction Transistör) Karakteristkleri deneyi
PUT Osilatör deneyi
SUS (Silicon Unilateral Switch)Karakteristikleri deneyi
SUS Osilatör deneyi
SCS (Silicon Controlled Switch) deneyi
SCS Osilatör deneyi
PNPN Diyot Karakteristikleri deneyi
PNPN Diyotlu Osilatör deneyi
SCR (Silicon Controlled Redresor) Karakteristikleri deneyi
SCR’ li Kontrol deneyi
Triyak (Triac) ile AC Güç Kontrol deneyi
ES05-09.IV Güç Elektroniği Deney Modülü
Op-Amp ile Otomatik Kontrollü Lamba deneyi
Triyak (Triac) ile Otomatik Kontrollü Lamba deneyi
Turn-on Zamanlayıcı deneyi
Turn-off Zamanlayıcı deneyi
ES05-10 Dijital Teknoloji Deney Modülü
Analog Mantık Kapı Karakteristiği deneyi
Analog Çoğullayıcı Devresinde Yapay Hata Çalışması deneyi
S-R tip Devrenin Karakteristikleri deneyi
Kararsız Devrenin Karakteristikleri deneyi
Kararsız Devrede Hata Çalışması deneyi
Tek Durumlu Entegre Devrenin Karakteristikleri deneyi
Ondalıklı Sayıcı Devrelerin Davranışı Deneyi ve 7 Segmetli Gösterge deneyi
İki Yönlü, İkili Kodlanmış Ondalık Sayıcı ve 7 Segmetli Gösterge deneyi
Analog Karşılaştırıcı Karakteristikleri deneyi
Analog Integratör deneyi
Üçgen Sinyal Üretilmesi Deneyi
D/A (Dijital/Analog) Çevirici (Konvertör) deneyi
A/D (Analog/Dijital) Çevirici (Konvertör) deneyi
Rastgele (Kararsız- Astable) Sayı Üreteci deneyi
ES05-11 Dijital Teknoloji Deney Modülü
Göstergeler (Indicators) deneyi
Transistör ve Diyot ile Mantık Devresi deneyi
Temel Kapı Deneyleri OR-AND-NOT deneyi
CMOS Kapı deneyleri
BOOLE Cebiri ve Mantıksal Kapı Fonksiyonu deneyi
Schmitt Tetikleme Eviricisi İle Basit İşlem deneyi
Üç Durumlu Tamponla Çalışma deneyi
ES05-12 Dijital Teknoloji Deney Modülü
Kodlayıcı Devresi ve Kod Çözücü Devresi deneyi
Kod Çözücü Devresinde Yapay Hata Çalışması deneyi
Çoğullayıcı (MUX) deneyi
Çoğullama Çözücü (DEMUX) deneyi
Çoğullama Çözücü Devrede Yapay Hata Çalışması deneyi
Karşılaştırıcı (Comp.) deneyi
Karşılaştırıcı Devrede Yapay Hata Çalışması deneyi
Toplayıcı (Adder) deneyi
Eşlik Devresi deneyi
Eşlik Üreteci Devresinde Yapay Hata Çalışması deneyi
ES05-13 Dijital Teknoloji Deney Modülü
Ardaşık Sistemler, Mantıksal Kaynak ve Mantıksal Ekran (Logic Sources and Logic Displays) deneyi
NOR Geçitli S-R iki durumlu deneyi
Shift Registers deneyi
Sayıcı deneyi
Sayıcı Devresinden Yapay Hata Çalışması deneyi
İki Yönlü Eşzamanlı Sayıcı deneyi
ES05-14 Optik Devreler Deney Modülü
LCD Likit Kristal Gösterge deneyi
7 Segmentli Göstege deneyi
LED deneyi
LDR (Işıkla değeri değişen direnç) deneyi
Fiber Optik tekniği deneyi
IR (Infared) Kızıl ötesi deneyi
ES05-15 Breadboard (Lehimsiz Montaj) Deney Modülü
Gerilim besleme noktaları üzerinden bağlantılar yapılarak devre tasarımı, Breadboard kullanımı
ES05-15.V2 Breadboard (Lehimsiz Montaj)
150mm x 200mm Boyutlu Breadboard da temel seviye devre tasarım işlemleri
ES05-16 Elektriksel Ağlar Deney Modülü
Ohm Kanunu deneyi
Bir akım kaynağının iç direncinin bulunması deneyi
Bir AC kaynağın iç direncinin bulunması deneyi
DC Devrede yük üzerinde harcanan elektriksel gücün bulunması deneyi
AC Devrede yük üzerinde harcanan elektriksel gücün bulunması deneyi
AC akım kaynağından yüke aktarılan elektriksel güç deneyi
Beraber bağlanan DA-DA güç kaynakları deneyi
Beraber bağlanan DA-AA güç kaynakları deneyi
THÈVENIN ve NORTON teoremleri deneyleri
Yıldız, Üçgen devre analizleri deneyi
WHEATSTONE Köprüsü deneyi
D.A. kaynağından beslenen bir WHEATSTONE köprüsünde ölçüm deneyi
Wheatstone köprüsü devresinde yapay arıza deneyi
A.A kaynağından beslenen WHEATSTONE köprüsünde ölçüm deneyi
ES05-17 Elektro Magnetizma ve Endüstriyel Uygulamalar Deney Modülü
Manyetik alan ölçümü deneyi
Manyetik alanın manyetik alan algılayıcı sensör ile karşılaştırmalı ölçümü deneyi
Manyetik alanın Ferit-Pirinç-Demir-Mıknatıs gibi nüveler ile değişim deneyi
Endüktivlenmiş bir bobinin reaktansının hesaplanması deneyi
Elektro mıknatısın çalışması deneyi
Rölenin çalışması deneyi
Karşılıklı indüktiflenme deneyi
Transformatörün tepkisinde nüvenin rolü deneyi
Röle kontaklarının kendiliğinden pozisyon tutması deneyi
DC Motorda Hall dedektör ile hız ve gerilim karakteristiği deneyi
Jeneratör deneyi ve üretilen gerilimin ölçülmesi
Adımlı Motor (Spepper Motor) prensibi ve çalıştırılması deneyi
ES05-17.I AC Devreler Deney Modülü
Elektro mıknatısın çalışması deneyi
DC Motorda Hall dedektör ile hız ve gerilim karakteristiği deneyi
Mıknatıs ve Manyetik alan deneyleri
ES05-19 İşlemsel Yükselteçler Deney Modülü
Op. Amp’ın Gerilim İzleyici Olarak Kullanılması deneyi
Op. Amp’ın İntegral Alıcı Olarak Kullanılması deneyi
Op. Amp’ın Türev Alıcı Olarak Kullanılması deneyi
Op. Amp’ın Zamanlayıcı (Timer) Olarak Kullanılması deneyi
Op. Amp’ın Yarım Dalga Doğrultucu Olarak Kullanılması deneyi
Op. Amp’ın Tam Dalga Doğrultucu Olarak Kullanılması deneyi
Op. Amp’ın Yüksek Geçirgen Filtre Olarak Kullanılması deneyi
Op. Amp’ın Bisable (Kararlı) Multivibratör SR-Flip-Flop Olarak Kullanılması deneyi
Op. Amp’ın Gerilim/Akım Dönüştürücü Olarak Kullanılması deneyi
ES05-21 RAM-EEPROM Deney Modülü
Ram Belleğe Bilgi Kaydetme deneyi
EEPROM Belleğe Bilgi Kaydetme deneyi
Ram Bellekten Bilgi Okuma deneyi
EEPROM Bellekten Bilgi Okuma deneyi
ES05-22 ALU Modülü Deney Modülü (Dijital Teknoloji)
Yarım Toplayıcı Deney Uygulaması deneyi
Tam Toplayıcı Deney Uygulaması deneyi
Paralel Toplayıcı Deney Uygulaması deneyi
Yarım Çıkarıcı Deney Uygulaması deneyi
Tam Çıkarıcı Deney Uygulaması deneyi
Paralel Çıkarıcı Deney Uygulaması deneyi
74LS181N Entegresi ile Toplama, Çıkarma İşlemleri deneyi
Seri Toplayıcı/ Çıkarıcı Deney Uygulaması deneyi
Çarpma İşlemi Deney Uygulaması deneyi
Bölme İşlemi Deney Uygulaması deneyi
ES05-23 Transformatör ve Transformatör kayıpları Deney Modülü
Transformatörde Kısa Devre de akım ölçülmesi deneyi
Transformatörde Kısa Devre de Gerilim ölçülmesi deneyi
Transformatörde Kısa Devrede Bakır Kaybının Ölçülmesi deneyi
ES05-25 Dijital Devreler Deney Modülü
Dijital/ Analog (D/A) ve Analog/Dijital (A/D) çeviriciler (ADC, DAC) deneyleri
555 Entegresi ile Osilatör deneyi
7 Segment Display (Gösterge) 7447 ile sürülmesi deneyi
DOT Matriks Display deneyi
ES05-26 HI-FI Stereo Yükselteç (2 x 10W) Deney Modülü
AF Ön Yükselteç Devresi (Preamplifikatör) deneyi
AF Ön Yükselteç Devresi (Preamplifikatör) üzerinde yapay arıza bulma deneyi
Çıkış katları Sağ Kanal ve Sol Kanal Devresi ve devre üzerinde yapay arıza bulma deneyi
Balans, Tiz Ses, Bas ses, Ses Şiddeti ayarları izleme deneyleri
Arızalar ve sebepleri deneyleri
ES05-28 Elektronik Devreler Deney Modülü
RC Faz Kaydırmalı Osilatör Devresi deneyi
Wien Köprüsü deneyi
PNP-NPN Transistör karakteristikleri deneyi
Alçak Geçirgen, Yüksek Geçirgen Filtre deneyleri
ES05-29 Elektronik Devreler Deney Modülü
Op-Amp ile Tek Kararlı Harmonik Osilatör ( Monostable Oscillator) deneyi
Op-Amp ile Gerilim Bandı karşılaştırıcı deneyi
Op- Amp ile Enstrümantasyon Yükselteci deneyi
Op Amp ile Ton (ses) Kontrolü deneyi
Parazit Jeneratör deneyi
Darbe Ayarlanabilir Osilatör deneyi
Schimitt Osilatörü deneyi
Metronom deneyi
ES05-30 Elektronik Devreler Deney Modülü
Kristal Osilatör deneyi
Trafik Işıkları deneyi
Seviye Kontrol deneyi
LDR ve LED Karakteristikleri deneyleri
RC kuplaj (bağlantılı) Yükselteç deneyi
Transformatör kuplaj (bağlantılı) Yükselteç deneyi
FET Karakteristikleri deneyi
FET Ortak Kaynak Yükselteç deneyi
FET Ortak Kanal deneyi
ES05-31 Dijital Devreler Deney Modülü
2 bitten 1 bite kodlayıcı/çoğullayıcı deneyi
2 bitten 4 bite kodlayıcı deneyi
4 bitten 10 bite kodlayıcı deneyi
9 bitten 4 bite kodlayıcı deneyi
8 den 1’e çoğullayıcı deneyi
1 den 8’e çoğullayıcı kod çözücü deneyi
ES05-33 DC Devreler Deney Modülü
Transistörlü ses yükseltecinin incelenmesi deneyi
Entegreli ses yükseltecinin incelenmesi deneyi
Emiteri topraklı – Kolektörü topraklı – Beyzi topraklı yükselteçlerin incelenmesi deneyi
Kristal Osilatör devresinin incelenmesi deneyi
ES05-34 Dijital Devreler Deney Modülü
S R Flip-Flop devresi deneyi
D Flip-Flop devresi deneyi
Dijital Kapı Deneyleri 74HC075-4077 deneyi
Universal Shift Register deneyi
Binary Sayıcı deneyi
Bistabil Multivibratör deneyi
Monostabil Multivibratör deneyi
Asabil Multivibratör deneyi
ES05-36 Dotmatrix ve Kayan Yazı Karakterleri Deney Modülü
ASCII kodlaması deneyi
Karakter Jeneratörü deneyi
Kayan Yazı Karakterlerinin oluşturulması deneyi
ES04.10 Breadboard Tasarım Eğitim Seti
Breadboard Tasarım Eğitim Seti orta bölümünde lehimsiz montaj işlemleri için tasarlanmış breadboard bulunmaktadır.
Breadboard Tasarım Eğitim Seti deneylerinde kullanılacak bir çok devre elemanı veya ünitesi de cihaz üzerinde panele sabit olarak monte edilmiştir.Bu eleman veya ünitelerden özel bağlantı kabloları ile Breadboard'a bağlantı yapılarak devreler kurulmaktadır.
Teknik Özellikler:
Frekans Jeneratörü: 0-200kHz. Sinüs,Üçgen, Kare, Testere. DC Off-Set LED uyarılı, 6 kademe frekans seçme özellikli, Frekans ince ayarı, Sweep in özellikli, Çıkış 0 - 50 Ohm - 60 Ohm - AC , Çıkış gücü zayıflatıcı seçme komütatörü 0 - 20dB - 40db - 60db , Genlik ayarlı 0-10Vpp, Çalışma durumu LED uyarı ışıklıdır.
Breadboard 150mm x 200 mm 3200 delik noktası bulunur.
DC Güç kaynağı: 220V AC besleme ışıklı on/off anahtarlı , Kolay değişebilen sigorta 0,5A yuvalı , Çıkışlar kısa devre korumalı uyarı LED li :
Ayarlı 0..+12V 1 A ve 0..-12V 1A . Sabit gerilimler : +12V 1A , - 12V 1A , + 5V 1A
Potansiyometreler: 1 K , 10K , 100K , 1M . Çıkışları 2mm fişlere uygun tasarlanmıştır.
Çıkışları 2mm fişlere uygun tasarlanmış :1 adet on/off siwitch , 1 adet buton bulunur.
8 bit sürgülü switch, 8 LED indikatör bulunur.
2 adet çıkışları 2mm fişlere uygun , 7 segment display gösterge bulunur.
Çıkışları 2mm fiş çıkışlı 2 pozisyonlu 5 V Röle bulunur.
Dijital ölçü aletleri : 2 adet Voltmetre veya 2 adet DC Ampermetre seçmeli 2mm fişlere uygun çıkışlıdır.6 adet 2mm fişlerin 3 lü gruplar halinde kısa devre terminali bulunur.
Sonsuz geçmeli 2mm fişli çeşitli renk ve boyda bağlantı kabloları. Bir tarafı 2mm diğer tarafı breadboard giriş fişli bağlantı kabloları Deney seti ile beraber verilir.
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
