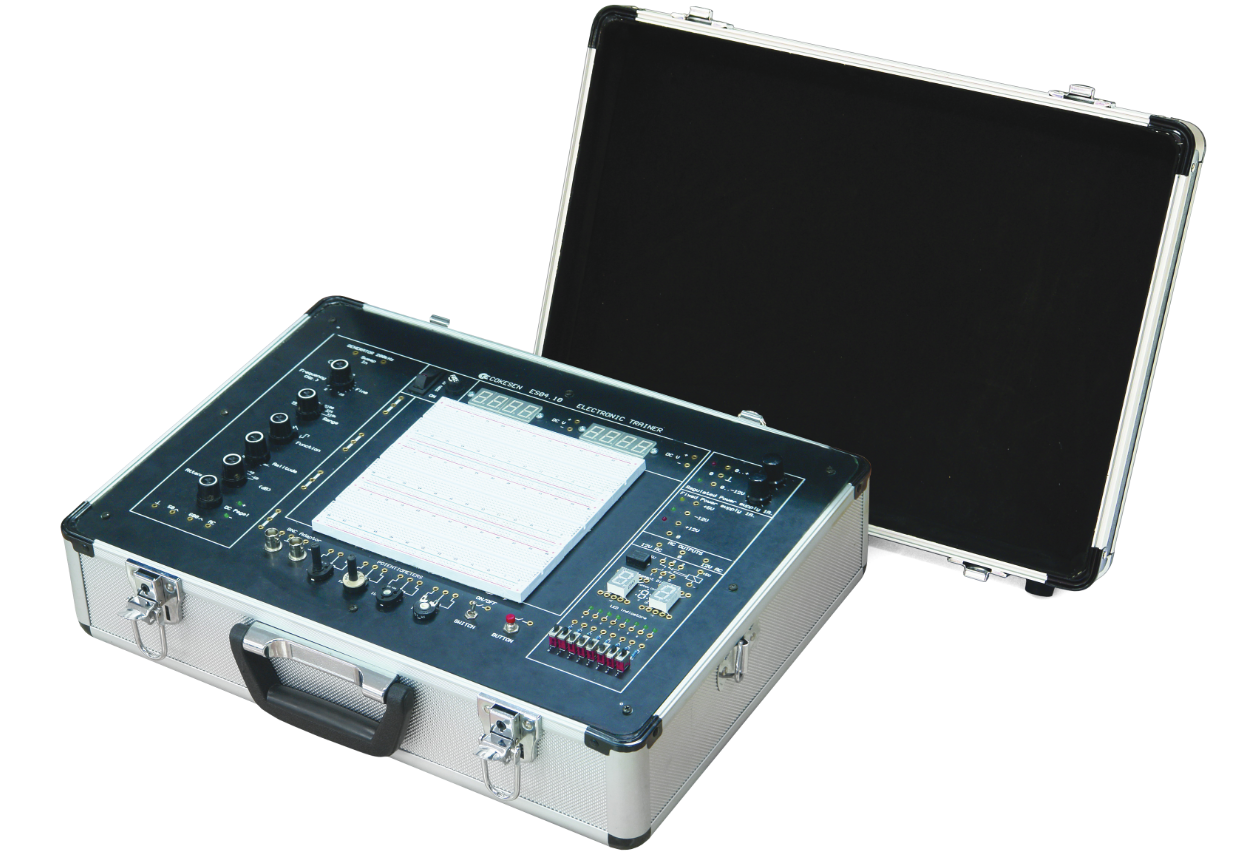

ES04.10 Breadboard Tasarım Eğitim Seti

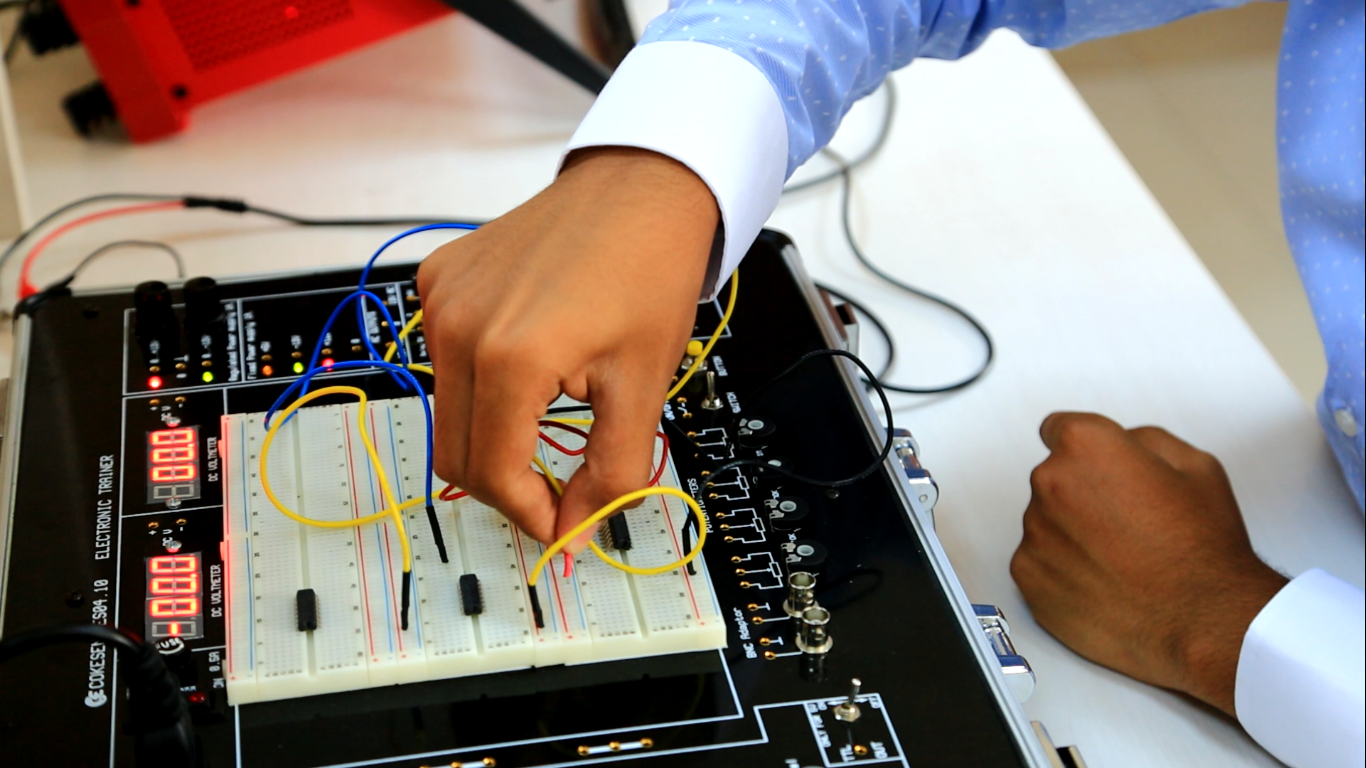

Breadboard Tasarım Eğitim Seti orta bölümünde lehimsiz montaj işlemleri için tasarlanmış breadboard bulunmaktadır.

Breadboard Tasarım Eğitim Seti deneylerinde kullanılacak bir çok devre elemanı veya ünitesi de cihaz üzerinde panele sabit olarak monte edilmiştir.Bu eleman veya ünitelerden özel bağlantı kabloları ile Breadboard’a bağlantı yapılarak devreler kurulmaktadır.

Teknik Özellikler:

Frekans Jeneratörü: 0-200kHz. Sinüs,Üçgen, Kare, Testere. DC Off-Set  LED uyarılı, 6 kademe frekans seçme özellikli, Frekans ince ayarı, Sweep in özellikli, Çıkış    0 – 50 Ohm – 60 Ohm – AC , Çıkış gücü zayıflatıcı seçme komütatörü 0 – 20dB – 40db – 60db , Genlik ayarlı 0-10Vpp, Çalışma durumu LED uyarı ışıklıdır.

Breadboard  150mm x 200 mm 3200 delik noktası bulunur.

DC Güç kaynağı: 220V AC besleme ışıklı on/off anahtarlı , Kolay değişebilen sigorta 0,5A yuvalı , Çıkışlar kısa devre korumalı uyarı LED li :
Ayarlı 0..+12V 1 A  ve 0..-12V 1A  . Sabit gerilimler : +12V 1A , – 12V 1A , + 5V 1A

Potansiyometreler: 1 K , 10K , 100K , 1M . Çıkışları 2mm fişlere uygun tasarlanmıştır.

Çıkışları 2mm fişlere uygun tasarlanmış :1 adet on/off siwitch , 1 adet buton bulunur.

8 bit  sürgülü switch, 8 LED indikatör bulunur.

2 adet çıkışları 2mm fişlere uygun , 7 segment display gösterge bulunur.

Çıkışları 2mm fiş çıkışlı 2 pozisyonlu 5 V  Röle bulunur.

Dijital ölçü aletleri : 2 adet Voltmetre veya 2 adet DC Ampermetre seçmeli 2mm fişlere uygun çıkışlıdır.6 adet 2mm fişlerin 3 lü gruplar halinde kısa devre terminali bulunur.

Sonsuz geçmeli 2mm fişli çeşitli renk ve boyda bağlantı kabloları. Bir tarafı 2mm diğer tarafı breadboard giriş fişli bağlantı kabloları Deney seti ile beraber verilir.

Eğitim Seti Çantası:

Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.

Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.

Taşıma kolaylığı için sağlam ve kulpludur.

Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.

Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
