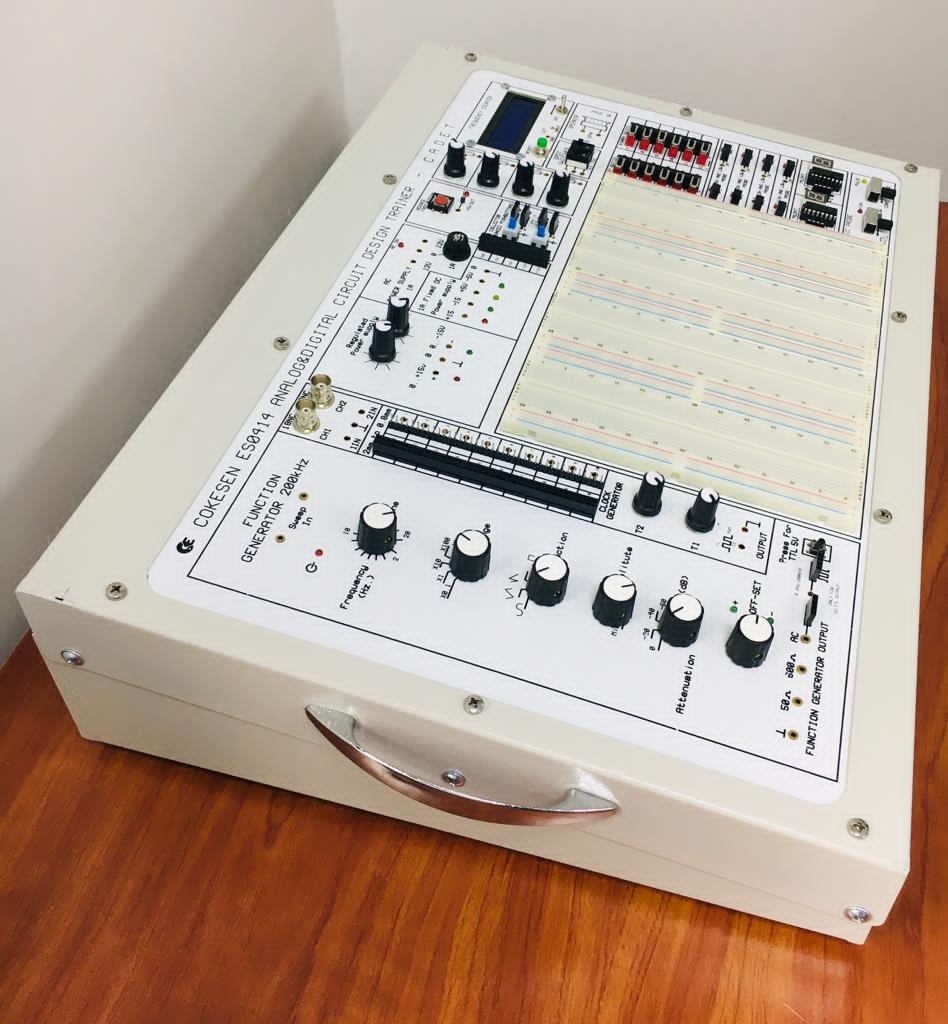

ES04.14 Dijital Analog Eğitim Seti
Dijital Analog Eğitim Seti lehimsiz montaj paneli (Breadboard) üzerinde temel ve ileri seviye Analog, dijital deneylerin yapılmasına olanak sağlar. Breadboard boyutu: En:220 mm Boy:170 mm 3320 deliklidir.
Dijital Analog Eğitim Setine entegre olarak tasarlanmış Fonksiyon Jeneratörü, AC ve DC gerilim kaynakları ile birçok yardımcı ekipmanı güvenli ve kolay kullanım olanağı sağlar.
Dijital Analog Eğitim Seti masa üstü kullanıma uygun ve ergonomik yapıdaki ES04.14 Dijital Analog Eğitim Seti firmamız tarafından özel olarak geliştirilmiş birçok model eğitim setinden bir tanesidir.
Lehimsiz montaj panelinde elektronik endüstrisinde kullanılan komponentlerin kullanılması ile oluşturulan devreler üzerinde çalışmaya olanak sağlanmaktadır.
Dijital Analog Eğitim Seti devrelerin oluşturulmasında cihaz üzerinde bulunan yardımcı üniteler sayesinde kolay ve kullanışlı bir alan oluşmaktadır.
Dijital Analog Eğitim Seti boyutları En:470 mm – Boy:300 mm – Yükseklik: 100mm (arka yükseklik) , 50mm (ön yükseklik) metal kasalı, darbelere karşı dayanıklı, ayrılabilir kapaklı, ön kısmı alçak arka kısmı daha yüksek yapıdadır.
Dijital Analog Eğitim Seti üzerinde bulunan 2mm bağlantı noktaları oksitlenmeye karşı koruma amaçlı altın kaplamalıdır.
Teknik Özellikleri:
Dijital Analog Eğitim Seti 220 ±%10 Volt AC ve 50 ± %2 Hz frekanslarında çalışır.
Dijital Analog Eğitim Seti üzerinde sabit +5V, -5V DC ve 0..+15 V, 0…-15 V ayarlı DC kaynakları bulunur. Ayarlı kaynakların her biri ve + 5V ve -5 V’luk sabit kaynak 1 A akım sağlar.
Dijital Analog Eğitim Seti üzerinde sabit 12V-0-12V 1A AC kaynaklar bulunur.
Dijital Analog Eğitim Seti üzerinde devre elemanlarının lehimsiz olarak montajını sağlayan 3320 delikli breadboard sabitlenmiş olarak bulunur. Breadboard her tür komponentin kolayca takılıp sökülmesine imkan veren hafif ve sert bir polimer olan Akrilonitril bütadien stiren (ABS)den üretilmiştir. Breadboard üzerindeki delikler 0,3 mm den 0,8 mm kalınlığına kadar olan tellerin rahatça takılmasına olanak verir. Deliklerin derinlikleri tellerin bükülmesini önlemek için aynı derinliktedir.
Dijital Analog Eğitim Setinde bir birinden farklı değerde 4 potansiyometre bulunur ve bu potansiyometrelerin breadboard’a bağlantıları lehimsiz olarak yapılabilir.
Dijital Analog Eğitim Seti üzerinde kare, sinus ve üçgen işaretleri üreten fonksiyon jeneratörü bulunur, üretilen işaretlerin genliği ayarlanabilir 6 kademeli ve frekans 0,1 Hz – 200 kHz arasında değiştirilebilir. Eğitim seti üzerinde bulunan fonksiyon jeneratörünün TTL çıkışı da bulunur. Eğitim seti üzerinde bulunan fonksiyon jeneratörünün çıkışları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde üniversal sayıcı bulunur.Hem dahili hem harici frekans ölçümü yapar.
Dijital Analog Eğitim Seti üzerinde 12 adet, lojik “1” ya da lojik “0” durumlarının verilmesini sağlayacak Binary switch’ler bulunur ve gerilim çıkışları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde 2 adet 7 parçalı LED gösterge bulunur ve gösterge uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, Darbe üretmek üzere anahtarlama gürültüsü engellenmiş 1 adet Push-Button ve 2 adet open collector push-Button bulunur ve bunların uçları breadboard’a lehimsiz olarak bağlanabilir. Eğitim seti üzerinde lojik durumların test edileceği, lojik “1” durumunda yanan ve lojik “0” durumunda sönen 8 adet LED bulunur ve bu ledlerin uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, High – Low – Pulse göstergeleri Kırmızı – Yeşil – Sarı renk LED göstergeli, TTL ve CMOS cins ölçümler yapan logic probe bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, T1 ve T2 periyotları ayrı ayrı ayarlanabilir PWM (Saat Sinyal Üreteci) Clock Jeneratör bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, 8 ohm, 0,25W speaker bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Setiüzerinde, 2 pozisyonlu sürgü tip 2 adet anahtar bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Dijital Analog Eğitim Seti üzerinde, 2 Adet Lehimsiz montaj panelinden osiloskop bağlantısı yapmak için tasarlanmış BNC bulunur ve uçları breadboard’a lehimsiz olarak bağlanabilir.
Eğitim seti üzerinde, 2mm 0,8mm erkek dişi konnektörler bulunur.
