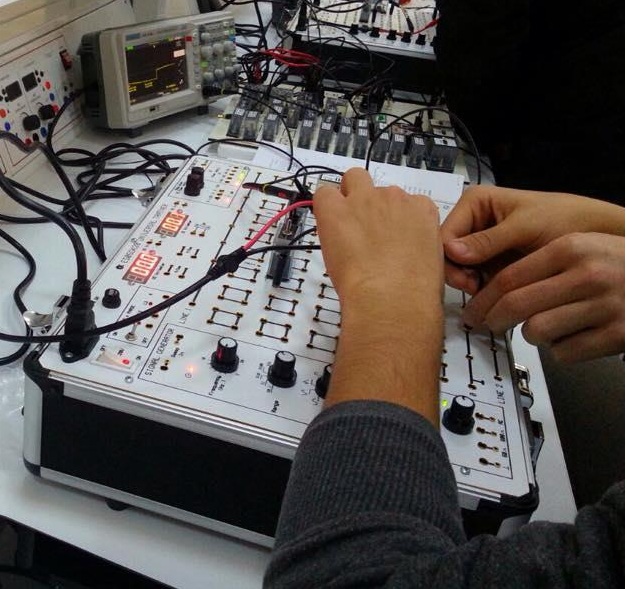

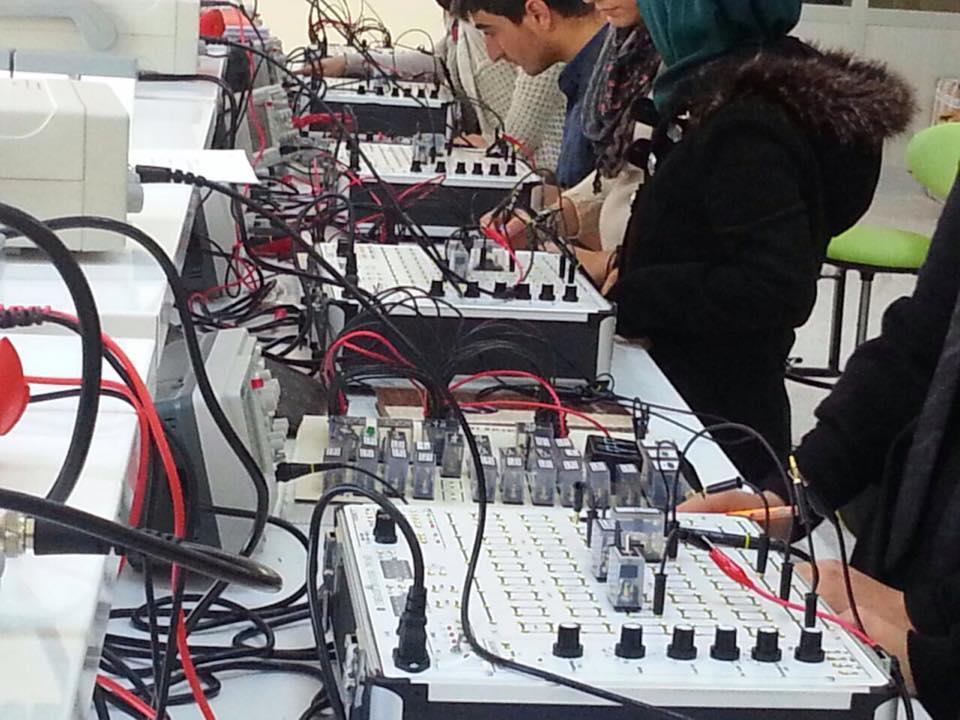

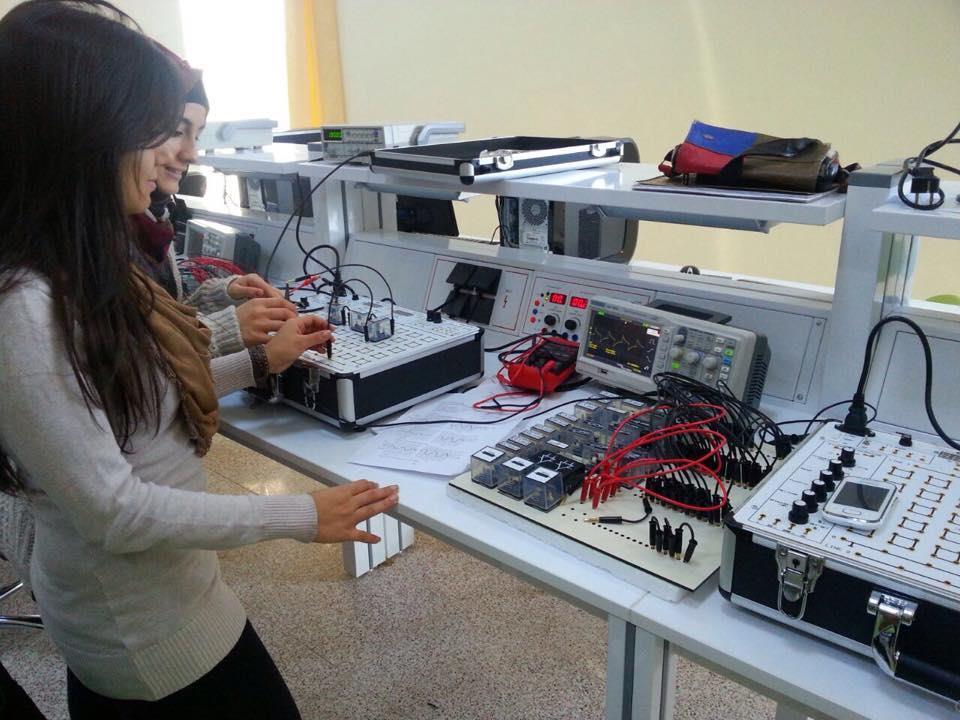

ES05GK20 Fişli Komponent Uygulama Deney Seti (Plug-in) ve Ek Kitleri

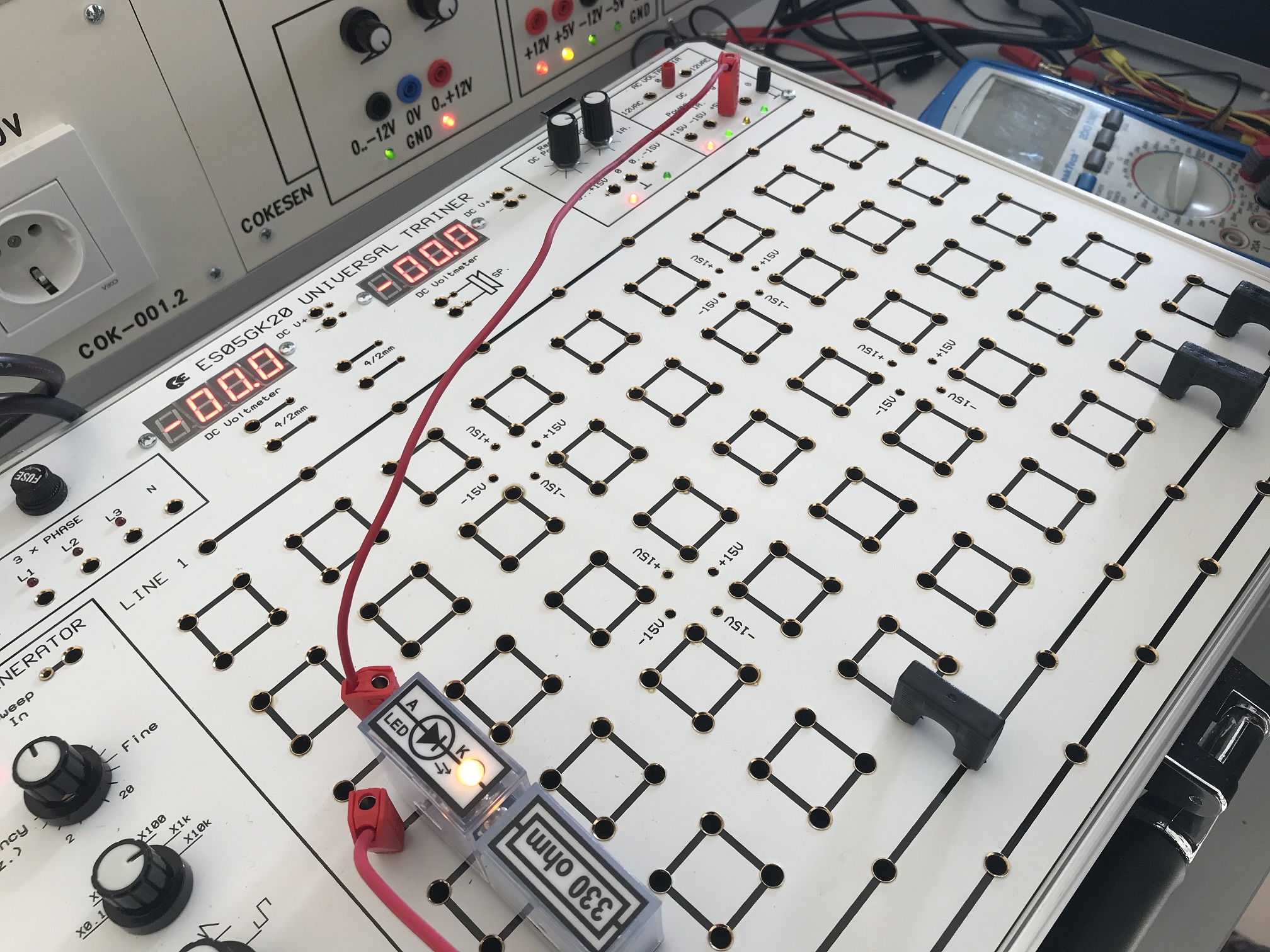

ES05GK20 Ana Cihaz Teknik Özellikleri:
Fişli Komponent Uygulama Deney Seti (Plug-in) ve Ek Kitleri Komponentleri 4mm fişli olarak ve arıza hallerinde tamir edilebilecek plastik kutulardadır. Malzemeler için yerleştirme ve muhafaza kutuları bulunmaktadır.

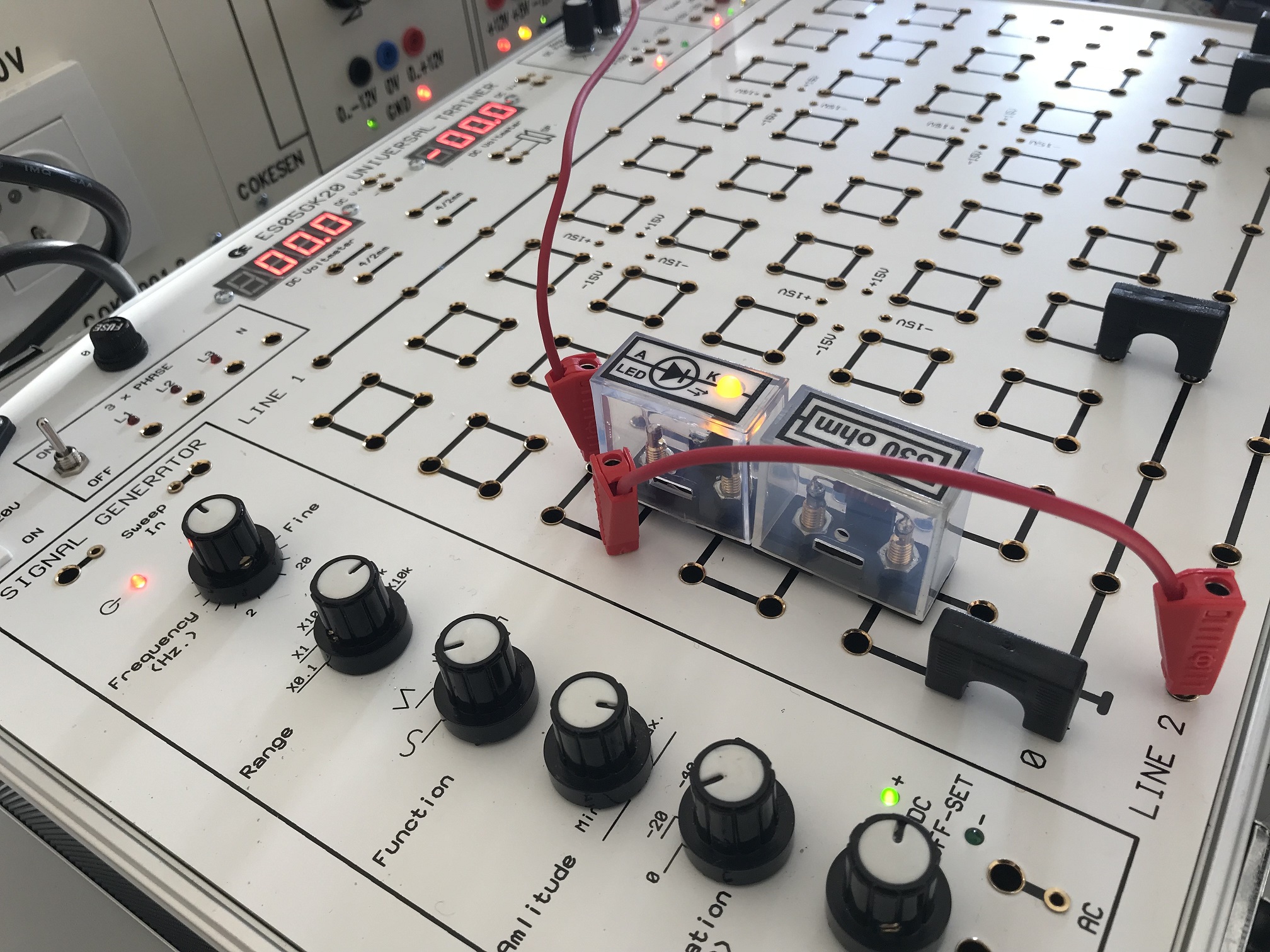

1 adet sete entegre Sinyal Jeneratörü bulunur. Sinyal Jeneratörü; 0-200kHz. Sinüs-Üçgen-Kare 0-100kHz Rampa sinyal verir.
6 kademe Frekans seçimi için döner tip komütatörü ve frekans ince ayar potansiyometresi bulunur.
DC seviye(DC-Off Set) (+/- 4V arası ) ayarlanabilir. Yukarı veya aşağı durumu uyarı LED göstergelidir.
Çıkışı seviye seçmeli olarak: 0, -20dB, -40dB, -60dB döner tip komütatör ile seçmelidir.
Empedans değerine göre çıkışları: 0 (AC) , 50 Ohm , 600 Ohm’dur.
Sweep-in girişi bulunur.
Sinyal jeneratörü Tüm bağlantı noktaları 4mm fişlere uygundur.
Sinyal jeneratörü cihaz çalıştırıldığında LED göstergesi sayesinde çalışmakta olduğu izlenebilir.
Cihaza entegre olarak 2 adet dijital DC Voltmetre bulunur.
Voltmetre bağlantıları 4mm fişlere uygun soketlidir.
Ölçüm aralığı 0 – 99,9V’tur.
Ana cihaza entegre olarak DC/AC Güç Kaynağı aşağıdaki gerilimleri sağlar:
Simetrik ve Ayarlı: 0… +15 V 1A. DC ve 0…. – 15 V DC 1 A kısa devre korumalı ve LED göstergelidir.
Sabit gerilimler: +15V 1A, -15V 1A. +5V 1A , -5V 1A‘dir. Her bir gerilim çıkışına ait LED göstergeleri bulunur ve kısa devre halinde LED sönerek uyarı verir.
Gerilimler kısa devre korumalıdır.
AC gerilim: 12V – 0 – 12V 1A’dir. Bağlantıları panel üzerinde ve 4mm olarak hazırdır.
3 faz AC gerilim üreteci sete entegre olarak bulunur. Fazlar arası 12V her bir faz 7 volt olarak yıldız-delta üçgen deneyleri yapılabilir. Akım gücü 100mA’dir. Üç Faz devresine ait 1 adet toggle tip açma-kapatma anahtarı bulunur. Fazların çıkışlarında 3mm uyarı LED ışıkları bulunur herhangi bir kısa devre veya aşırı akım esnasında LED ışığı sönerek uyarı verir.
Fişli Komponent Uygulama Deney Seti 220V 50 Hz şebeke gerilimi ile çalışır, Işıklı on/off anahtarı ve kolay değişen tip sigortası bulunur.
Fişli Komponent Uygulama Deney Setinde 4mm ve 2mm fişlere uygun bağlantısı olan 1 adet 0,2W hoparlörü bulunur.
Komponentler 4mm Altın kaplama fişlere sahip kolayca ve uyumlu olarak ana cihaz üzerine takılıp çıkartılabilir.
Komponentlerin üzerinde lazer ile yazılmış tanıtıcı sembol ve etiket bulunur.
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.

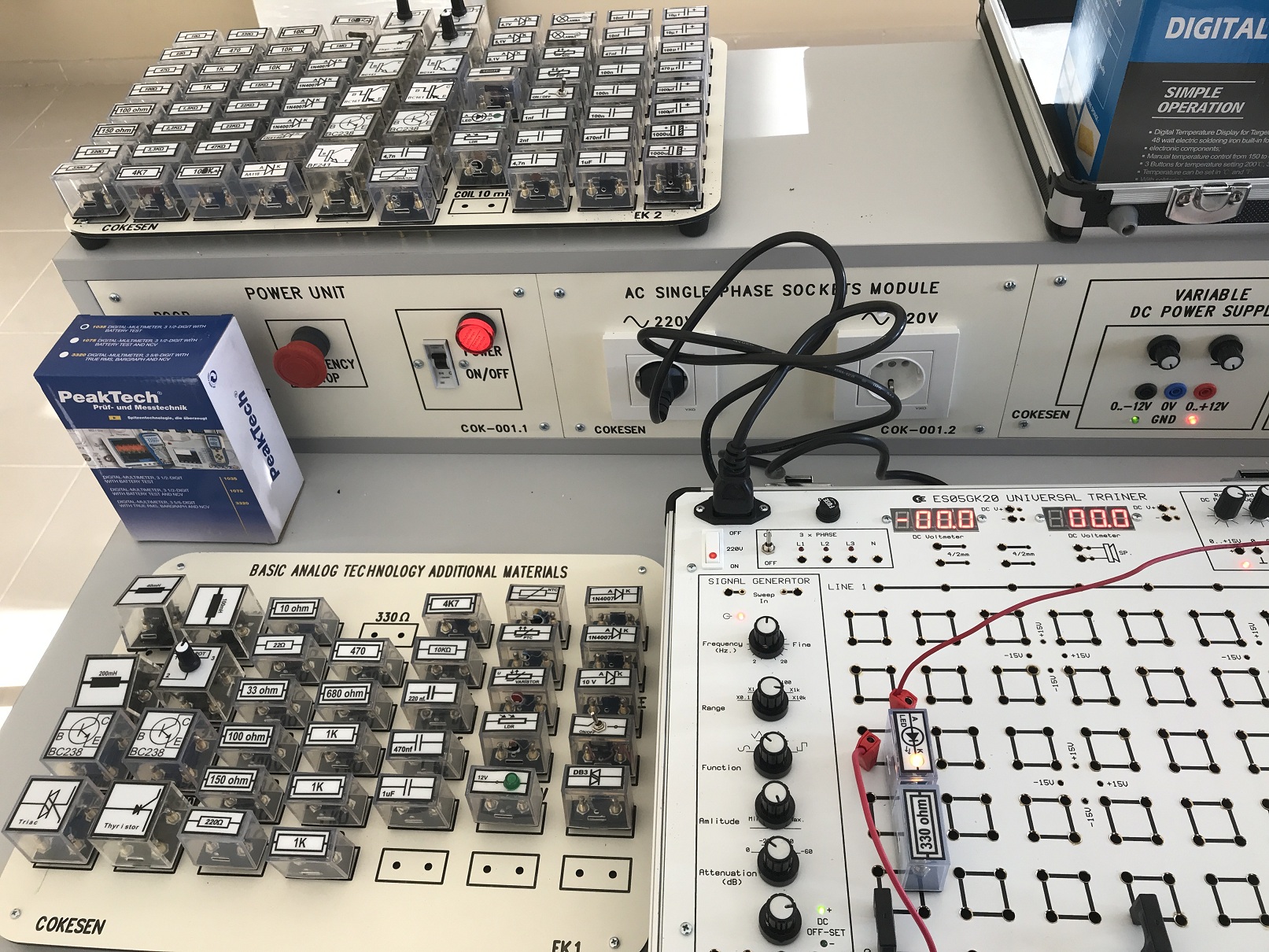

EK-1 Temel Seviye Analog Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
Dirençler: 1’er adet 10 ohm, 22 ohm, 33 ohm,100 ohm,150 ohm, 220 ohm, 330 ohm, 470 ohm, 680 ohm, 4,7 K.ohm, 10 K.ohm, 3 adet 1 K ohm
Kondansatörler: 1’er adet 220 nf, 470 nf, 1 mf.
Diğer Malzemeler: 1’er adet NTC, PTC, VDR, LDR, Bobin 40mH, Bobin 100mH, Bobin 200mH,On/Off Anahtar,Lamba 12V, Potans. 1K.ohm, Thristor 200V/1A, Diac, Triac, Zenner Diyot 10V, Dijital Multimetre, Bağlantı Kabloları Seti, Deney kitabı, 2’şer adet Diyot 1N4004, Transistör BC238 ve 10 adet 19mm Köprü
Yapılabilecek Deneyler:
Elektrik Devresi, Ohm Kanunu, Elektriksel devrede gerilim ve akım ölçmeleri, Elektriksel Direnç, NTC, PTC, Varistör, LDR devreleri, Paralel, Seri, Karışık bağlı direnç devreleri, Potansiyometre, AC devrelerde değerlerin bulunması, 3 faz devrelerde Yıldız, Üçgen bağlantılar, AC Devrelerde kapasite, Paralel ve seri bağlı bobinler, R,L,C seri ve paralel bağlantıları, Diyotlar, Transistörler, Thyristörler, Diac, Triac, Güç elektroniği temel prensipleri
EK-2 İleri Seviye Analog Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
Dirençler: 1’er adet 10 ohm, 22 ohm, 47 ohm, 150 ohm, 220 ohm, 470 ohm, 1,5 K ohm, 2,2 K ohm, 3,3 K ohm, 4,7 K ohm, 15 K ohm, 47 K ohm, 1 M ohm, 2’şer adet 100 ohm, 330 ohm, 1K ohm, 22 K ohm, 100 K ohm,3 adet10 K ohm
Transistörler: 1’er adet BC237(sağ), BC237(sol), BF240(sağ), BPY 42(optiktr), 4N36(op.kupler), 2’şer adet BC141(sol), BC161(sol)
Diyotlar: 1’er adet 1N4148, AA 118, ZD 4,7V, ZPD 5,1V, ZPD 9,1V, LED (Kırmızı), LED (Yeşil), LED (Sarı), 4 adet 1N4004
Kondansatörler: 1’er adet 1 nf., 2 nf., 4,7 nf, 47 nf., 0,47 mf., 1 mf. 100 mf / 40V, 470 mf./ 25V., 2’şer adet 10 nf., 10 mf / 63V,3 adet 0,1mf., 4 adet 1000mf./25V.
Potansiyometreler: 1’er adet 1 K ohm lin., 10 K ohm lin., 100 K ohm lin., Lambalı potans
Diğer Malzemeler: 1’er adet NTC direnç, PTC direnç, VDR(Varistör), LDR 07, Röle, TL 081 entegre(veya TBA221), Bobin 10mH.,Anahtar(On-Off), Şalter(1ö+1s), Thyristör, 2 adet Lamba 15V
Yapılabilecek Deneyler:
Doğrultucular, UJT, UJT’li osilatör., PUT, PUT’lu osilatör, SCS, Diyaklı osilatör, SCR, Triyaklı AC Güç Kontrolü, Otomatik Kontrollü Lamba, AC/DC Dönüştürücü
EK-3 Temel Seviye Dijital Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
1’er adet 9 Direnç modülü(4x4K7+4x10K), 9 Direnç modülü(1W-1MW), OR/NOR Kapısı, AND/NAND Kapısı, 2 OR/NOR Kapısı, 2 AND/NAND Kapısı, 4 OR/NOR Kapısı, 4 AND/NAND Kapısı, 4 İnverter, 4 EX-OR Kapısı, 2 Hexadecimal gösterge, D Flip-Flop, 2 Ön Yükselteç, Sinyal Üreteci, 2,2KW, 4,7KW, 22KW, 33KW, 47KW, 100KW, 330KW, 470KW , 1mf,100nf,470nf kondansatör, 1KW potansiyometre, LED (Kırmızı),LED (Yeşil), Diyot ZPD 5,1, 4 bit programlanabilen çift yön sayıcı , Entegre Soketi 14 ayaklı, Entegre Soketi 16 ayaklı, Entegre 4069, Entegre 7404, 10W,22W,47W,100W,220W,330W,470W 2’şer adet 4 Anahtar modülü, 4 LED gösterge modülü, 2 JK Master Slave Flip-Flop , Digital chopper, 1KW,10KW, 10nf kondansatör, Diyot 1N4004, Transistör BC141, Transistör BC237
Yapılabilecek Deneyler:
Temel dijital kapılar, Master Slave flip-flop, RS-JK, D-T, Astabil, Monostabil, Bistabil, Flip Flop, Anahtar görevli devreler, Aritmetiksel işlemler fonksiyonlar, Algebratik küçültme metotları 1..2..3.. yerleşimi, Grafiksel redüksiyon metotları

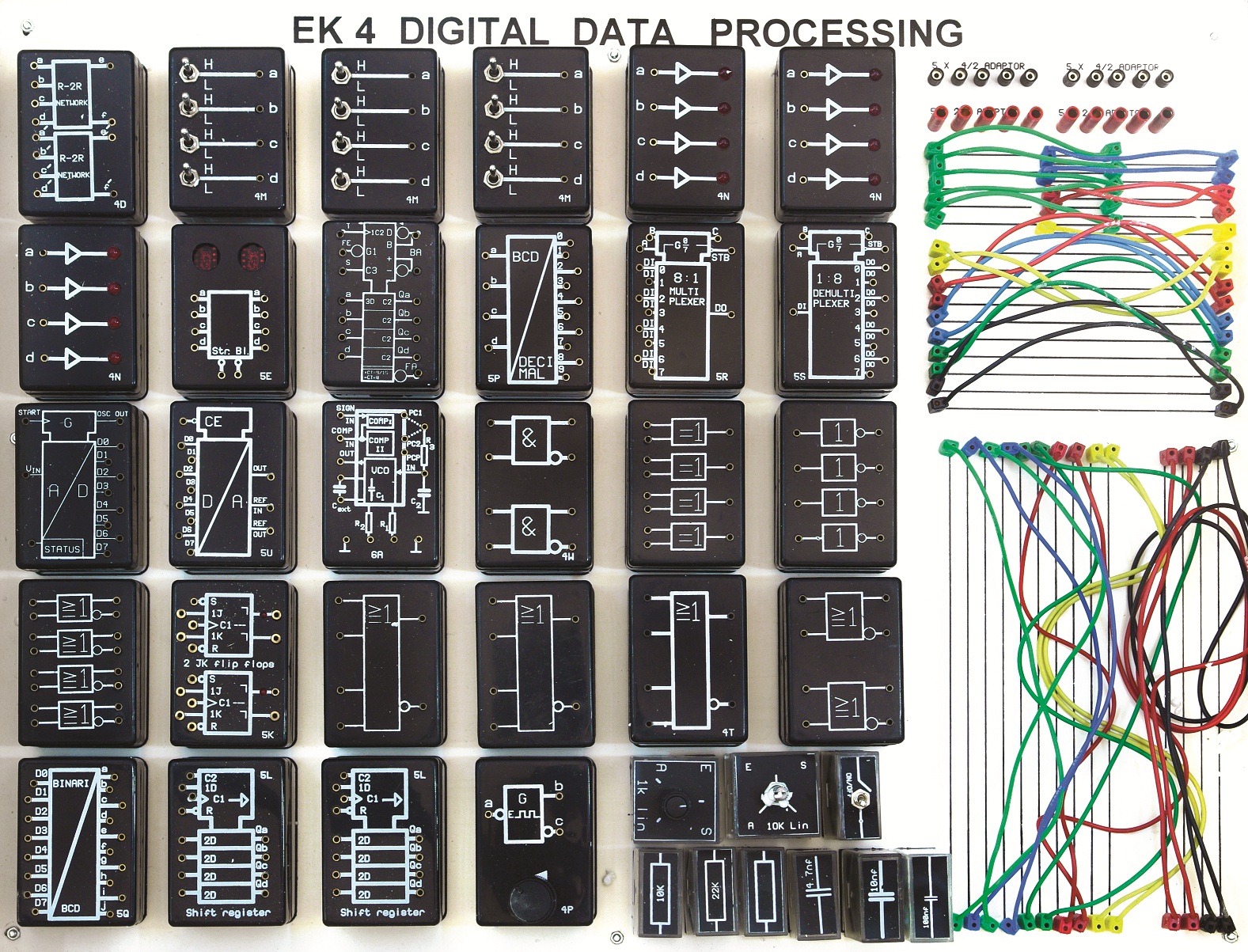

EK-4 İleri Seviye Dijital Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
1’er adet R-2R Direnç kombinasyonu, 2 Hexadecimal gösterge, Binary/Decimal yukarı/aşağı sayıcı, BCD decimal dekoder, Multiplexer, Demultiplexer, A/D konverter, D/A konverter, Phase – Lock -Loop, 2 AND/NAND Kapısı, EX-OR Kapısı,İnverter, 4 OR/NOR Kapısı, JK Master Slave Flip-Flop, 2 OR/NOR Kapısı, Binary / BCD Dekoder, Sinyal üreteci, Buton,1K potansiyometre,10 K potansiyometre,10 K ohm direnç, 22 K ohm direnç, 220 K ohm direnç, 4,7 nf. Kondansatör,10 nf. Kondansatör,100 nf. kondansatör, 2 adet Shift register, 3’er adet OR/NOR Kapısı, 4 anahtar, 4 LED Gösterge
Yapılabilecek Deneyler:
Kodlama, Kod çözme ve değiştirme, Sayıcı ve kullanım alanları, Asenkron dual sayıcılar, Senkron dual sayıcılar, Modulo N sayıcı, BCD sayıcı, Register, Hafıza, Shift register, PLL teknoloji, Dijital PLL teknoloji kullanım alanı, Analog/Dijital konverter, R/2R kullanımı ile Analog / Dijital çevirici, Dijital aritmetik lojik devresi, Adder, Subtracter, Multiplier, Data Processing devreler, Multiplex teknolojisi
EK-5 Güç Elektroniği Kitleri (Banan fiş ayaklı komponentler) kiti ile verilen malzeme listesi:
1’er adet Toogle 2 pozisyon On-Off anahtar, 1000uF 35V, 1uf 50V Elektrolitik kondansatör, 2W 4K7, 10K, 33K, 1K, 2K2, 390 Ohm, 100 Ohm, 47 Ohm direnç, 47K,10K,100K Potansiyometre, 2N6027 PUT, 2N2646 UJT, Triac TIC206, Diac DB3, SCS BR101, 100n 63V, SCR TIC 106, 12V Lamba,LED, 3 adet NO Buton, 4 adet 1N4007 diyot
Yapılabilecek Deneyler:
Yarım dalga doğrultucu, İki diyotlu tam dalga doğrultucu, Köprü tipi tam dalga doğrultucu, Filtresiz tam dalga doğrultucu, Filtreli yarım dalga doğrultucu, Filtreli tam dalga doğrultucu, UJT (Uni Junction Transistör), UJT’li Osilatör, PUT (Programmable Uni Junction Transistör), PUT’lu Osilatör, SCS (Silicon Controlled Switch), SCS’li Kontrol devresi, Diyak’lı Osilatör, SCR (Silicon Controlled Redresor), SCR ile Yük kontrolü, Triyak, Triyaklı AC Güç Kontrol devresi, Otomatik Kontrollü Lamba devresi, AC-DC Dönüştürücü devresi
