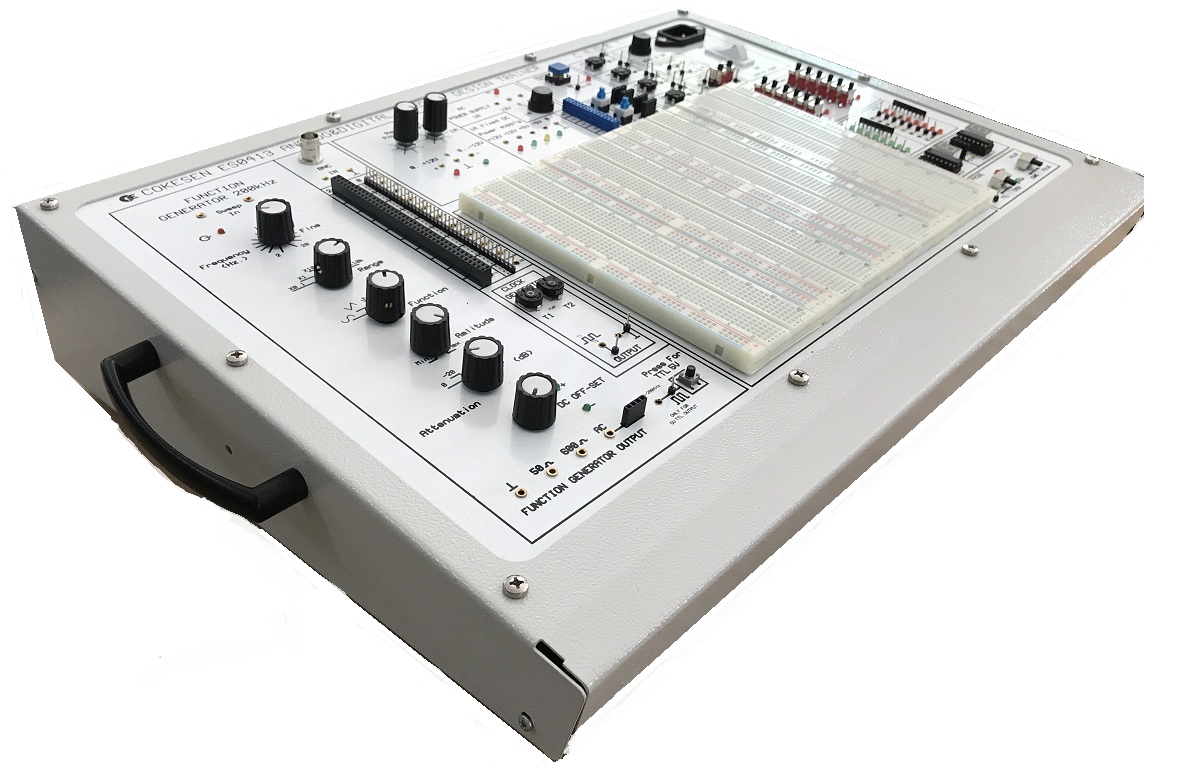

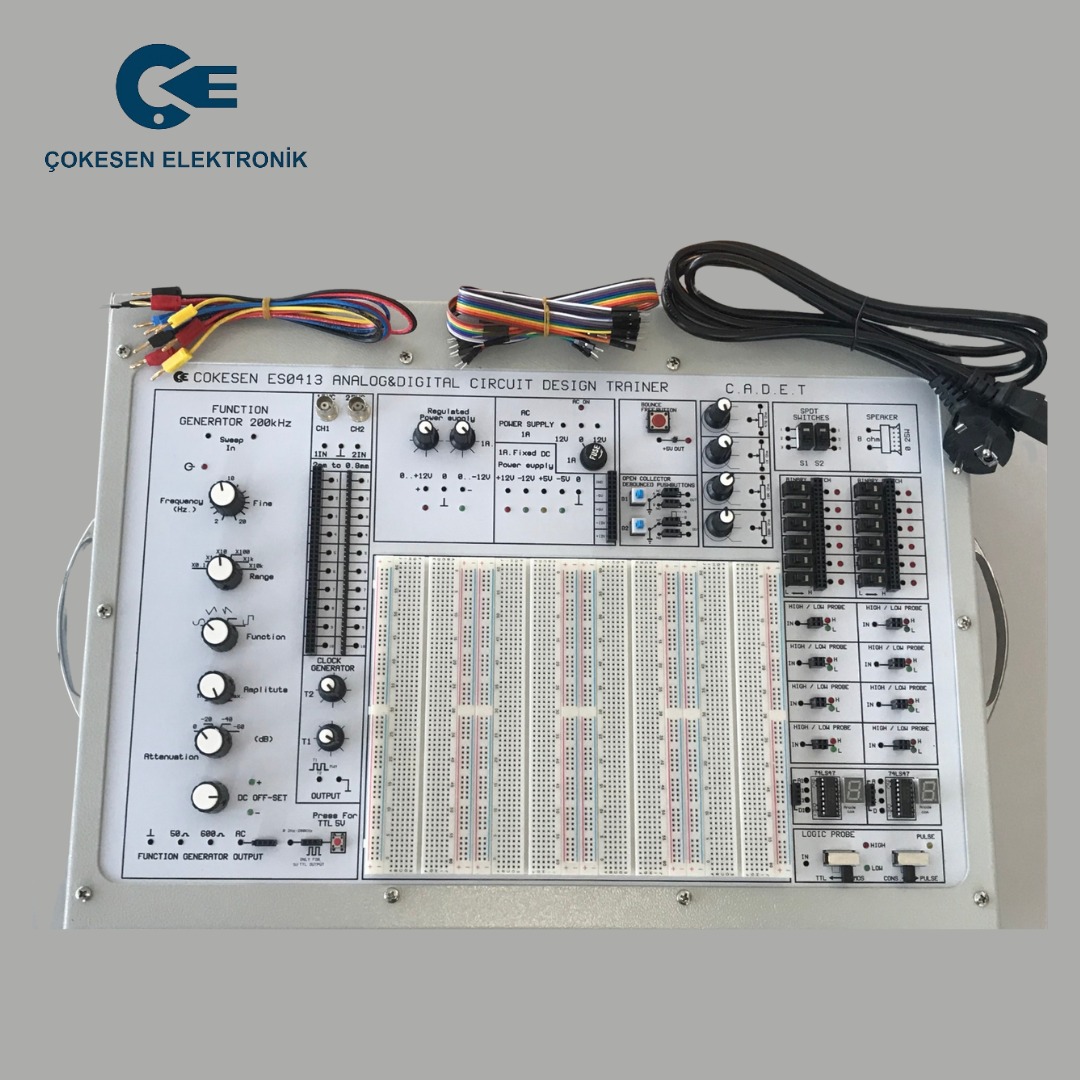

ES04.13 CADET Eğitim Seti
CADET Eğitim Seti Lehimsiz montaj paneli (Breadboard) üzerinde temel ve ileri seviye Analog, dijital deneylerin yapılmasına olanak sağlar.
Cihaz ölçüleri: En:480 mm Boy:345 mm Ön Yükselik:75 mm Arka Yükseklik:120 mm
Breadboard boyutu: En:220 mm Boy:170 mm 3320 deliklidir.
CADET Eğitim Setine entegre olarak tasarlanmış Fonksiyon Jeneratörü, AC ve DC gerilim kaynakları ile birçok yardımcı ekipmanı güvenli ve kolay kullanım olanağı sağlar.
CADET Eğitim Seti masa üstü kullanıma uygun ve ergonomik yapıdaki ES04.13 C.A.D.E.T. Deney Seti firmamız tarafından özel olarak geliştirilmiş birçok model deney setinden bir tanesidir.
Lehimsiz montaj panelinde elektronik endüstrisinde kullanılan komponentlerin kullanılması ile oluşturulan devreler üzerinde çalışmaya olanak sağlanmaktadır.
CADET Eğitim Seti devrelerin oluşturulmasında cihaz üzerinde bulunan yardımcı üniteler sayesinde kolay ve kullanışlı bir alan oluşmaktadır.
CADET Eğitim Seti boyutları En:470 mm – Boy:300 mm – Yükseklik: 100mm (arka yükseklik) , 50mm (ön yükseklik) metal kasalı, darbelere karşı dayanıklı, ayrılabilir kapaklı, ön kısmı alçak arka kısmı daha yüksek yapıdadır.
CADET Eğitim Seti üzerinde bulunan 2mm bağlantı noktaları oksitlenmeye karşı koruma amaçlı altın kaplamalıdır.
Teknik Özellikleri:
- Sinyal Jeneratörü:
Sinüs-üçgen-rampa-kare sinyal üretebilir. Genlik ayarlı 0-12V ayarlıdır. Çıkış empedans uyumu için 0 – 50 ohm – 600 ohm çıkışları vardır. Yaklaşık -/+4V DC off-set ayarlıdır. Yukarı ve aşağı pozisyonu LED uyarı ışıklıdır. Potansiyometre ile ayar yapılabilmektedir. Çıkış zayıflatma komütatörü ile 0 , -20dB , -40dB, -60dB değerler seçilebilir. Frekans seçim komütatörü ile frekans bandı 6 kademeli olarak ve üst değeri en az 100KHz en çok 200kHz aralığında alınabilmektedir. Ayrıca potansiyometre ile ince ayar imkânı bulunur. Kısa devre korumalı olup arzu edilen tüm deneylerin yapılmasını mümkün kılar. Enerji bağlandığında LED göstergesi kırmızı ışık verir. Sweep girişi 2mm fişlere uygun olarak kullanılabilinir.
Sinüs dalga distorsiyonu 10 kHz ’de %5 ten küçük, kare dalga yükselme ve düşme zamanları 1,6 mikro saniyeyi geçmez (TTL darbede 40 nano saniyeden küçüktür)
- PWM (Saat Sinyal Üreteci) Clock Jeneratör:
T1 ve T2 periyotları ayrı ayrı ayarlanabilir. 2 adet trimpot ile ayarlı kare sinyal sağlanmıştır.
- TTL sinyal üreteci:
Buton kontrollü olup buton basıldığında çıkışında 5V TTL kare sinyal elde edilmektedir.
- Sete entegre güç kaynakları:
DC 1A kısa devre korumalı gerilimler veren 6 adet ayrı özellikte gerilim olanağı mevcuttur. Ayarlı 0- +/-12V 1A, Sabit +12, -12 , +5V , -5V gerilimler kullanıma uygun tasarlanmıştır. AC gerilim olarak 12 – 0 12 V 1 A.’dir.
Orta uç sigorta korumalı yapılmıştır. Tüm gerilim çıkışları LED göstergelidir.
DC gerilimlerde herhangi bir kısa devre halinde LED’ler sönerek uyarı vermektedir.
- Hoparlör:
8 ohm, 0,25W değerdedir. Bağlantısı 2mm fiş veya 0,8mm pimlere uygundur.
- Anahtar:
2 pozisyonlu sürgü tip 2 adet olarak set üzerinde mevcuttur.
- Kıvılcımsız buton (Bounce Free):
Dijital devre deneylerinde 5V değer veren buton görevi için tasarlanmıştır.
- Açık Kollektör butonu
2 adet dijital devrelerde kullanım amaçlı sete entegre edilmiştir.
- 4 adet Trimpot:
470 ohm, 1K ohm, 10K ohm ve 100k ohm değerlerdedir.
Bağlantıları set için uyumlu tasarlanmıştır.
- Sayısal anahtarlar:
12 adet LED göstergelidir.
- LED göstergeler:
8 adet LOW ve 8 adet HIGH değer gösterge indikatörü bulunur. LOW değerlerde yeşil, HIGH değerlerde kırmızı LED bulunmaktadır. Low-High aynı yerde izlenebilinir.
- BNC soket:
2 Adet Lehimsiz montaj panelinden osiloskop bağlantısı yapmak için tasarlanmıştır.
- Lojik Prob :
High – Low – Pulse göstergeleri Kırmızı – Yeşil – Sarı renk LED göstergelidir. Cons. pozisyonuna alınan anahtar ile High ve Low değerleri ölçülebilmektedir. TTL ve CMOS cins ölçümler için seçim anahtarı mevcuttur.
100 ns. ve üstü genişlikteki darbeleri algılayabilir.
- Cihaz Güç Beslemesi:
Güç kablosu set ile birlikte verilmektedir.220V AC 50Hz ile çalışır, ışıklı açma/ kapatma anahtarı ile sete enerji verilir. 0,5A değerinde çabuk değişmeye uygun koruma sigortası bulunur.
- Genel Bağlantı Çözümleri:
CADET Eğitim Seti ile birlikte verilen bağlantı kabloları ile gerek 2mm altın kaplama kablolar ile gerekse 0,8mm dişi veya erkek konektörlü bağlantı kabloları ile kolay kullanım çözümleri sunulmuştur. Set üzerinde dönüştürücü amaçlı bağlantı noktaları yapılmıştır.
- 2 adet ABCD girişli, sürücü entegreli 7 segment display mevcuttur.
