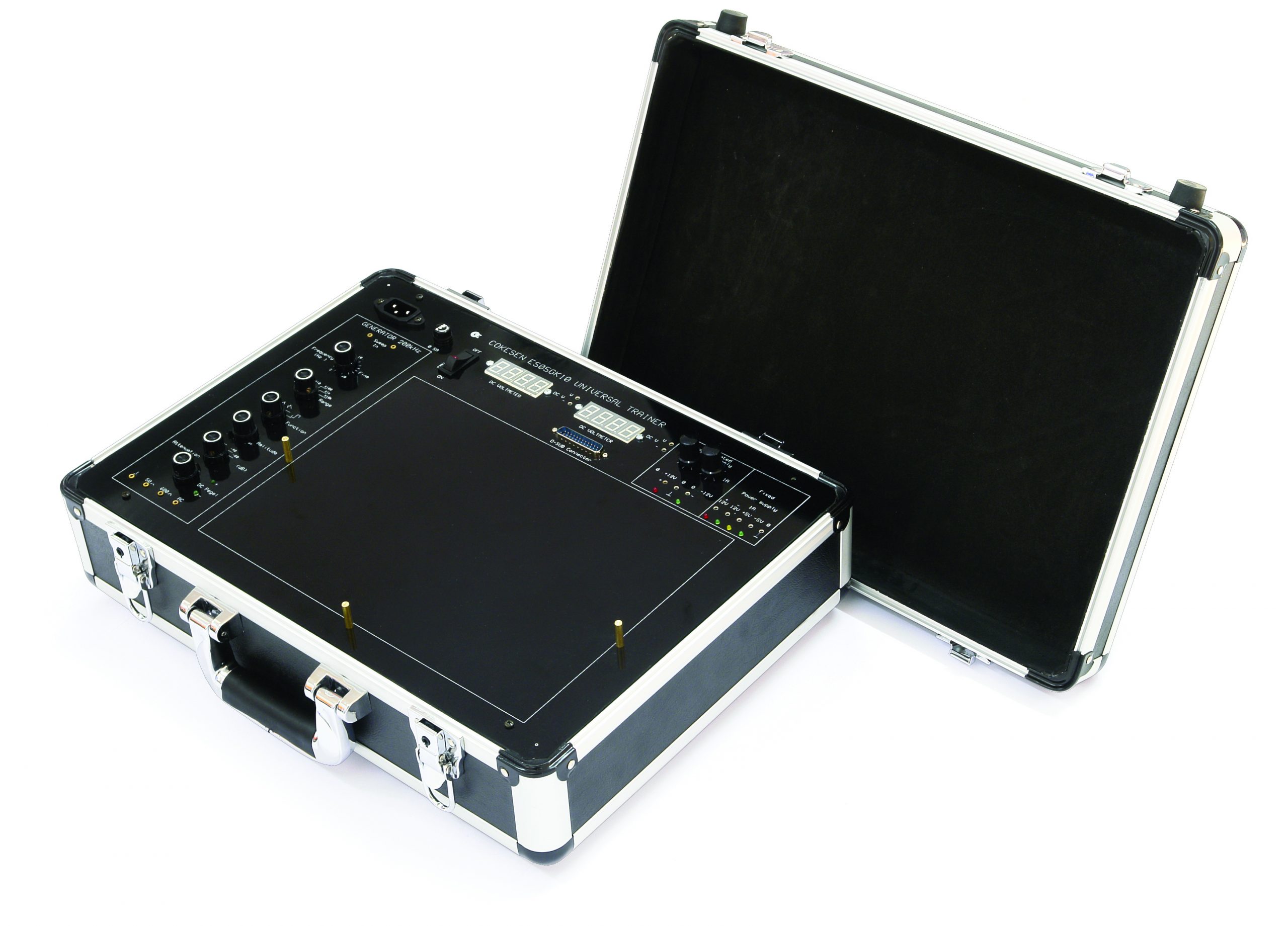

ES05GK10 Elektronik Haberleşme Eğitim Seti Ana Cihaz

Elektronik Uygulama Deney Modülleri Eğitim Seti ana ünite üzerine mevcut D-SUB bağlantısı takılarak gerçekleştirilen deneyler, Uygulama Modülleri üzerinden beslemeleri yapılarak kullanılabilinir.Bu seçim yapıldığında Uygulama Modülleri harici olarak DC Güç Kaynağından beslenmesi gerekir. Bunun için; DC 1A. Ayarlı 0-12V, sabit +12V , -12V , -5V , +5V gerilimlere ihtiyaç olacaktır. Temel Fonksiyon deneylerinin daha iyi anlaşabilinmesi için gerekli yerlerde yapay arıza simülasyonları Uygulama Modülleri üzerinde yapılabilinir, Elektronik Uygulama Deney Modülleri bağlantı noktaları altın kaplamalıdır. Elektronik Uygulama Deney Modülleriüzerinde devre şeması ve devre elemanları dizilidir. Hatalar ile ilgili sorular ve açıklamalar Türkçe ve İngilizce deney kitaplarında gösterilmektedir. Elektronik Uygulama Deney Modülleri ile 2mm altın kaplamalı özel kablolar verilmektedir.   ES05-01 DC Devreler Deney Modülü Ölçü ve Test aletleri kullanımı ve uygulamaları deneyleri Ohm Kanunu ve deneyi Güç Hesaplaması deneyi Elektriksel direnç ve renk kodları deneyi Seri Bağlı Dirençler deneyi Seri bağlı Direnç Devresinde Voltaj Ölçümü deneyi Paralel Bağlı Dirençler deneyi Paralel Bağlı Direnç Devresinde Voltaj Ölçümü deneyi WHEATSTONE Köprüsü deneyi Direnç Devrelerinde Yapay Hata Çalışması deneyleri KIRSCHOFF Kanunu deneyi   ES05-01.II Elektronik Devreler Deney Modülü NTC  (Isı ile azalan direnç)  deneyi PTC  (Isı ile artan direnç)  deneyi VDR ( Gerilim ile değeri değişen direnç) deneyi LDR Foto Direnç (ışık ile değeri değişen direnç) deneyi Germenyum ve Silikon Diyot Karakteristiklerinin İncelenmesi deneyi LED ve Karakteristikleri deneyi LED ile Ampül Karakteristikleri Arasındaki Farkların İncelenmesi deneyi A Sınıfı Yükselteç deneyi B Sınıfı Yükselteç deneyi C Sınıfı Yükselteç deneyi Kristal Osilatör deneyi Tek Kararlı (Monostable) Osilatör (Multivibratör)deneyi Çift Kararlı (Bistable) Osilatör (Multivibratör)deneyi Kararsız  (Astable) Osilatör (Multivibratör)deneyi   ES05-01.III DC Devreler Deney Modülü Yarım dalga doğrultucu ve PI filtre deneyi Paralel regüleli doğrultmaç  deneyi Seri regüleli doğrultmaç deneyi İdeal seri regüleli doğrultmaç deneyi   ES05-01.IV DC Devreler Deney Modülü Kirschoff akım kanunu deneyi Kirschoff gerilim kanunu deneyi Thevenin  teoremi  deneyi Norton teoremi deneyi J – FET transistör deneyi   ES05-01.V DC Devreler Deney Modülü R  –  L  –  C   devreleri deneyi Seri bağlı dirençlerin incelenmesi deneyi Karışık bağlı dirençlerin incelenmesi deneyi Seri bağlı bobinlerin incelenmesi deneyi Paralel bağlı bobinlerin incelenmesi deneyi Karışık bağlı bobinlerin incelenmesi deneyi Seri bağlı kondansatörlerin incelenmesi deneyi Paralel bağlı kondansatörlerin incelenmesi deneyi Karışık bağlı kondansatörlerin incelenmesi deneyi   ES05-02 AC Devreler Deney Modülü Osiloskop ile Ölçme deneyleri Alternatif Akımda Direnç Ölçme deneyi Alternatif Akım Devrelerinde Dirençlerdeki Akım ve Gerilim Faz Açısı deneyi Alternatif Devresinde Seri Bağlı Direnç deneyi Alternatif Devresinde Paralel Bağlı Direnç deneyi Kare ve Sinüs AC devrelerinde Kapasite deneyi Kapasitif Reaktans ve Frekans ile Değişim deneyi Kapasite Değerinin Değişmesinin Kapasitif Reaktansa Etkisi deneyi AC Devrede Paralel Bağlanmış Kapasite deneyi AC Devrede Seri Bağlanmış Kapasite deneyi AC Devrede Kapasitenin Voltaj Bölücü Olarak Çalışması deneyi AC Devrede Endüktans deneyi Değişen Endüktans Değerinin Endüktif Reaktansa Etkisi deneyi AC Devrede Seri Bağlı Direnç ve Kondansatör deneyi AC Devrede Paralel Bağlı Direnç ve Kondansatör deneyi AC Devrede Seri Bağlı Direnç ve Endüktans deneyi AC Devrede Paralel Bağlı Direnç ve Endüktans deneyi Yüksek Geçirgen ve Alçak Geçirgen Filtreler deneyi Direnç ve Kapasite Filtre Devresi deneyi Direnç ve Endüktans Filtre deneyi Alçak Empedanslı AC Devresinde Paralel LC deneyi Rezonans Devresinde Hata Çalışma deneyleri Yüksek Empedanslı AC Devresinde Paralel LC deneyi R-L-C Devresi deneyi Transformatör ve Yük Altındaki Transformatör deneyi Yük Altındaki Transformatörde Sekonder Akımı Ölçülmesi deneyi   ES05-02.I AC Devreler Deney Modülü Paralel RLC devresinin incelenmesi deneyi Seri RLC devresinin incelenmesi deneyi Paralel rezonans devresinin incelenmesi deneyi Seri rezonans devresinin incelenmesi deneyi Alçak geçiren Pİ filtresinin incelenmesi deneyi Yüksek geçiren Pİ filtresinin incelenmesi deneyi   ES05-03 Yarı İletkenler Deney Modülü  Diyot Karakteristikleri deneyi Yarım Dalga Doğrultucu Diyot deneyi Köprü Diyot Doğrultucu deneyi Zener Diyot deneyi Transistör çalışması deneyi Şalter (Switch)  Anahtar Özellikli Çalışan Transistör deneyi Ortak Emiterli NPN Transistör Yükselteç deneyi Ortak Emiterli PNP Transistör Yükselteç deneyi DC/AC Konvertör deneyi   ES05-04 Yarı İletkenler Deney Modülü Tümler Transistör (NPN ve PNP tip) Çiftinin Çalışması deneyi Darlington Transistör deneyi Fark (Differential) Yükselteç deneyi JFET (Alan Etkili) Transistör Karakteristikleri deneyi JFET İle Analog Anahtarlama deneyi Doğrudan Bağlaşımlı Yükselteç deneyi   ES05-05 Güç Kaynakları Deney Modülü Yarım Dalga Doğrultucu deneyi Tam Dalga Doğrultucu deneyi Yük Altında Doğrultma deneyi Kondansatör İle Filtre deneyi Zener Diyot deneyi Zener Diyot ve Transistör ile Dengeleme deneyi Aşırı Akım Korunması deneyi Aşırı Voltaj Korunması deneyi Simetrik DC Gerilim Kaynakları deneyi Entegre ile Elde Edilen Voltaj Regülatör deneyi Entegre ile Elde Edilen Ayarlanabilir Voltaj Regülatör deneyi AC/DC Konvertör deneyi DC/DC Sabit Çıkışlı Konvertör deneyi DC/DC Ayarlı Konvertör deneyi SMPS Anahtarlamalı (Switchmode) Regülatör Devresi deneyi Anahtarlama Tekniği deneyi Anahtarlama Hızlandırıcı (Boost) Tekniği deneyi   ES05-05.II Güç Kaynakları Deney Modülü Yarım dalga  gerilim ikileyici deneyi Tam dalga  gerilim ikileyici deneyi Gerilim Üçleyici deneyi Gerilim dörtleyici deneyi   ES05-06 Osilatörler Deney Modülü RC Devresi Osilatörü deneyi LC Devresi Osilatörü deneyi RC ve LC Devresi Osilatörlerinde Hata Çalışması deneyleri Wien Köprüsü Osilatörü deneyi Collpitt Osilatörü Deneyi Hartley Osilatörü deneyi Kararsız Multivibratör deneyi 555 ile Kararsız Multivibratör deneyi   ES05-07 İşlemsel Yükselteçler Deney Modülü  741 İşlemsel Yükselteç Entegresi Teknik Özellikleri deneyi Geri Besleme Döngüsü (Feedback-Loop) deneyi Evirici İşlemsel Yükselteç deneyi Evirmesiz İşlemsel Yükselteç deneyi Toplayıcı İşlemsel Yükselteç deneyi Fark Yükselteci deneyi İşlemsel Yükseltecin Karşılaştırıcı deneyi   ES05-07.II İşlemsel Yükselteçler Deney Modülü Ters çeviren(Inverting) işlemsel yükseltecin DC gerilimde çalışması deneyi İşlemsel Yükseltecin çıkış Offset ayarının yapılması deneyi Sabit akım olarak çalışan İşlemsel Yükseltecin İncelenmesi deneyi İşlemsel Yükseltecin Akım Voltaj dönüştürücü olarak çalışması deneyi Logaritmik Amplifikatör olarak çalışan işlemsel yükseltecin çalışması deneyi İşlemsel Yükseltecin alçak geçirgen aktif filtre olarak kullanılması deneyi Tepe (Peak) dedektörü olarak çalışan İşlemsel Yükseltecin çalışması deneyi Enstrümantasyon olarak çalışan işlemsel yükseltecin çalışması deneyi   ES05-07.III İşlemsel Yükselteçler Deney Modülü İşlemsel Yükseltecin Astabil Multivibratörler olarak çalışması deneyi İşlemsel Yükseltecin Monostabil Multivibratörler olarak çalışması deneyi İşlemsel Yükseltecin Bistabil Multivibratörler olarak çalışması deneyi İşlemsel Yükselteç ile yapılan Simetrik Kare Dalga Jeneratörü çalışması deneyi 555 Entegresi ile yapılan Simetrik Kare Dalga Jeneratörü çalışması deneyi İşlemsel Yükselteç ile yapılan darbe genişliği modülasyon modu ( Asimetrik) Kare Dalga Jeneratörü çalışması (PWM Generatör) deneyi 555 Entegresi ile yapılan asimetrik kare dalga jeneratörü çalışması deneyi Üçgen, Sinüs ve Kare dalga jeneratörü çalışması deneyi   ES05-08 Filtreler Deney Modülü Alçak Geçirgen Filtre deneyi Yüksek Geçirgen Filtre deneyi Alçak Geçirgen Filtrede Hata deneyi Yüksek Geçirgen Filtrede Hata deneyi LC Devresi deneyi İki T Elemanlı Filtre deneyi Yük ve İşlemsel Yükselteçli Devrede Filtre deneyi İşlemsel Yükselteç İle Filtre deneyi Zayıflatma (Attenuation)  deneyi Birleşik Filtreler deneyi Yüksek ve Alçak Geçiren Ardaşık Filtreler deneyi Paralel Filtre deneyi   ES05-09 Güç Elektroniği Deney Modülü Güç Transistörünün Çalışması deneyi MOSFET Transistör İle Çalışma deneyi MOSFET Transitörde Hata Çalışması deneyi Tristör İle Çalışma deneyi Tristörde Hata Çalışması deneyi Tristörde Tetikleme deneyi UJT Devresi deneyi Yalıtım (İzolasyon) Devresi İle Çalışma deneyi Triac (Triyak) Devresi Çalışması deneyi Triac ile Pratik Çalışma deneyi Diac (Diyak)  Davranışı deneyi   ES05-09.II Güç Elektroniği Deney Modülü 4017 Entegresi ile PWM (Pulse Width Modulation) Pals Genlik Modülasyonu deneyi 555 Entegresi ile PWM deneyi DC Güç Kontrol deneyi Motor Hız Kontrol deneyi   ES05-09.III Güç Elektroniği Deney Modülü UJT (Uni Junction Transistor)  deneyi PUT (Programable Uni Junction Transistör) Karakteristkleri deneyi PUT Osilatör deneyi SUS (Silicon Unilateral Switch)Karakteristikleri deneyi SUS Osilatör deneyi SCS (Silicon Controlled Switch) deneyi SCS Osilatör deneyi PNPN Diyot Karakteristikleri deneyi PNPN Diyotlu Osilatör deneyi SCR (Silicon Controlled Redresor) Karakteristikleri deneyi SCR’ li Kontrol deneyi Triyak (Triac) ile AC Güç Kontrol deneyi   ES05-09.IV Güç Elektroniği Deney Modülü Op-Amp ile Otomatik Kontrollü Lamba deneyi Triyak (Triac)  ile Otomatik Kontrollü Lamba deneyi Turn-on Zamanlayıcı deneyi Turn-off Zamanlayıcı deneyi   ES05-10 Dijital Teknoloji Deney Modülü Analog Mantık Kapı Karakteristiği deneyi Analog Çoğullayıcı Devresinde Yapay Hata Çalışması deneyi S-R tip Devrenin Karakteristikleri deneyi Kararsız Devrenin Karakteristikleri deneyi Kararsız Devrede Hata Çalışması deneyi Tek Durumlu Entegre Devrenin Karakteristikleri deneyi Ondalıklı Sayıcı Devrelerin Davranışı Deneyi ve 7 Segmetli Gösterge deneyi İki Yönlü, İkili Kodlanmış Ondalık Sayıcı ve 7 Segmetli Gösterge deneyi Analog Karşılaştırıcı Karakteristikleri deneyi Analog Integratör deneyi Üçgen Sinyal Üretilmesi Deneyi D/A (Dijital/Analog) Çevirici  (Konvertör) deneyi A/D (Analog/Dijital) Çevirici (Konvertör) deneyi Rastgele (Kararsız- Astable)  Sayı Üreteci deneyi   ES05-11 Dijital Teknoloji Deney Modülü Göstergeler  (Indicators) deneyi Transistör ve Diyot ile Mantık Devresi deneyi Temel Kapı Deneyleri OR-AND-NOT deneyi CMOS Kapı deneyleri BOOLE Cebiri ve Mantıksal Kapı Fonksiyonu deneyi Schmitt Tetikleme Eviricisi İle Basit İşlem deneyi Üç Durumlu Tamponla Çalışma deneyi   ES05-12 Dijital Teknoloji Deney Modülü Kodlayıcı Devresi ve Kod Çözücü Devresi deneyi Kod Çözücü Devresinde Yapay Hata Çalışması deneyi Çoğullayıcı (MUX) deneyi Çoğullama Çözücü  (DEMUX) deneyi Çoğullama Çözücü Devrede Yapay Hata Çalışması deneyi Karşılaştırıcı (Comp.)  deneyi Karşılaştırıcı Devrede Yapay Hata Çalışması deneyi Toplayıcı (Adder) deneyi Eşlik Devresi deneyi Eşlik Üreteci Devresinde Yapay Hata Çalışması deneyi   ES05-13 Dijital Teknoloji Deney Modülü Ardaşık Sistemler, Mantıksal Kaynak ve Mantıksal Ekran (Logic Sources and Logic Displays) deneyi NOR Geçitli S-R iki durumlu deneyi Shift Registers deneyi Sayıcı deneyi Sayıcı Devresinden Yapay Hata Çalışması deneyi İki Yönlü Eşzamanlı Sayıcı deneyi   ES05-14 Optik Devreler Deney Modülü LCD Likit Kristal Gösterge deneyi 7 Segmentli Göstege deneyi LED deneyi LDR (Işıkla değeri değişen direnç) deneyi Fiber Optik tekniği deneyi IR (Infared) Kızıl ötesi deneyi   ES05-15 Breadboard (Lehimsiz Montaj)  Deney Modülü Gerilim besleme noktaları üzerinden bağlantılar yapılarak devre tasarımı, Breadboard kullanımı   ES05-15.V2 Breadboard (Lehimsiz Montaj)   150mm x 200mm Boyutlu Breadboard da temel seviye devre tasarım işlemleri   ES05-16 Elektriksel Ağlar Deney Modülü Ohm Kanunu deneyi Bir akım kaynağının iç direncinin bulunması deneyi Bir  AC kaynağın iç direncinin bulunması deneyi DC Devrede yük üzerinde harcanan elektriksel gücün bulunması deneyi AC Devrede yük üzerinde harcanan elektriksel gücün bulunması deneyi AC akım kaynağından yüke aktarılan elektriksel güç deneyi Beraber bağlanan DA-DA güç kaynakları deneyi Beraber bağlanan DA-AA güç kaynakları deneyi THÈVENIN ve NORTON teoremleri deneyleri Yıldız, Üçgen devre analizleri deneyi WHEATSTONE Köprüsü deneyi D.A. kaynağından beslenen bir WHEATSTONE köprüsünde ölçüm deneyi Wheatstone köprüsü devresinde yapay arıza deneyi A.A kaynağından beslenen WHEATSTONE köprüsünde ölçüm deneyi   ES05-17 Elektro Magnetizma ve Endüstriyel Uygulamalar Deney Modülü Manyetik alan ölçümü deneyi Manyetik alanın manyetik alan algılayıcı sensör ile karşılaştırmalı ölçümü deneyi Manyetik alanın Ferit-Pirinç-Demir-Mıknatıs gibi nüveler ile değişim deneyi Endüktivlenmiş bir bobinin reaktansının hesaplanması deneyi Elektro mıknatısın çalışması deneyi Rölenin çalışması deneyi Karşılıklı indüktiflenme deneyi Transformatörün tepkisinde nüvenin rolü deneyi Röle kontaklarının kendiliğinden pozisyon tutması deneyi DC Motorda Hall dedektör ile hız ve gerilim karakteristiği deneyi Jeneratör deneyi ve üretilen gerilimin ölçülmesi Adımlı Motor (Spepper Motor) prensibi ve çalıştırılması deneyi   ES05-17.I AC Devreler Deney Modülü Elektro mıknatısın çalışması deneyi DC Motorda Hall dedektör ile hız ve gerilim karakteristiği deneyi Mıknatıs ve Manyetik alan deneyleri   ES05-19 İşlemsel Yükselteçler Deney Modülü Op. Amp’ın Gerilim İzleyici Olarak Kullanılması deneyi Op. Amp’ın İntegral Alıcı Olarak Kullanılması deneyi Op. Amp’ın Türev Alıcı Olarak Kullanılması deneyi Op. Amp’ın Zamanlayıcı (Timer) Olarak Kullanılması deneyi Op. Amp’ın Yarım Dalga Doğrultucu Olarak Kullanılması deneyi Op. Amp’ın Tam Dalga Doğrultucu Olarak Kullanılması deneyi Op. Amp’ın Yüksek Geçirgen Filtre Olarak Kullanılması deneyi Op. Amp’ın Bisable (Kararlı) Multivibratör SR-Flip-Flop Olarak Kullanılması deneyi Op. Amp’ın Gerilim/Akım Dönüştürücü Olarak Kullanılması deneyi   ES05-21 RAM-EEPROM Deney Modülü Ram Belleğe Bilgi Kaydetme deneyi EEPROM Belleğe Bilgi Kaydetme deneyi Ram Bellekten Bilgi Okuma deneyi EEPROM Bellekten Bilgi Okuma deneyi   ES05-22 ALU Modülü Deney Modülü (Dijital Teknoloji)  Yarım Toplayıcı Deney Uygulaması deneyi Tam Toplayıcı Deney Uygulaması deneyi Paralel Toplayıcı Deney Uygulaması deneyi Yarım Çıkarıcı Deney Uygulaması deneyi Tam Çıkarıcı Deney Uygulaması deneyi Paralel Çıkarıcı Deney Uygulaması deneyi 74LS181N Entegresi ile Toplama, Çıkarma İşlemleri deneyi Seri Toplayıcı/ Çıkarıcı Deney Uygulaması deneyi Çarpma İşlemi Deney Uygulaması deneyi Bölme İşlemi Deney Uygulaması deneyi   ES05-23 Transformatör ve Transformatör kayıpları Deney Modülü Transformatörde Kısa Devre de akım ölçülmesi deneyi Transformatörde Kısa Devre de Gerilim ölçülmesi deneyi Transformatörde Kısa Devrede Bakır Kaybının Ölçülmesi deneyi   ES05-25 Dijital Devreler Deney Modülü Dijital/ Analog (D/A) ve Analog/Dijital (A/D) çeviriciler (ADC, DAC) deneyleri 555 Entegresi ile Osilatör deneyi 7 Segment Display (Gösterge) 7447 ile sürülmesi deneyi DOT Matriks Display deneyi   ES05-26 HI-FI Stereo Yükselteç  (2 x 10W) Deney Modülü AF Ön Yükselteç Devresi (Preamplifikatör) deneyi AF Ön Yükselteç Devresi (Preamplifikatör) üzerinde yapay arıza bulma deneyi Çıkış katları Sağ Kanal ve Sol Kanal Devresi ve devre üzerinde yapay arıza bulma deneyi Balans, Tiz Ses, Bas ses, Ses Şiddeti ayarları izleme deneyleri Arızalar ve sebepleri deneyleri   ES05-28 Elektronik Devreler Deney Modülü RC Faz Kaydırmalı Osilatör Devresi deneyi Wien Köprüsü deneyi PNP-NPN Transistör karakteristikleri deneyi Alçak Geçirgen, Yüksek Geçirgen Filtre deneyleri   ES05-29 Elektronik Devreler Deney Modülü Op-Amp ile Tek Kararlı Harmonik Osilatör ( Monostable Oscillator) deneyi Op-Amp ile Gerilim Bandı karşılaştırıcı deneyi Op- Amp ile Enstrümantasyon Yükselteci deneyi Op Amp ile Ton  (ses) Kontrolü deneyi Parazit Jeneratör deneyi Darbe Ayarlanabilir Osilatör deneyi Schimitt Osilatörü deneyi Metronom deneyi   ES05-30 Elektronik Devreler Deney Modülü Kristal Osilatör deneyi Trafik Işıkları deneyi Seviye Kontrol deneyi LDR ve LED Karakteristikleri deneyleri RC kuplaj (bağlantılı) Yükselteç deneyi Transformatör kuplaj (bağlantılı) Yükselteç deneyi FET Karakteristikleri deneyi FET Ortak Kaynak Yükselteç deneyi FET Ortak Kanal deneyi   ES05-31 Dijital Devreler Deney Modülü 2 bitten 1 bite kodlayıcı/çoğullayıcı deneyi 2 bitten 4 bite kodlayıcı deneyi 4 bitten 10 bite kodlayıcı deneyi 9 bitten 4 bite kodlayıcı deneyi 8 den 1’e çoğullayıcı deneyi 1 den 8’e çoğullayıcı kod çözücü deneyi   ES05-33 DC Devreler Deney Modülü Transistörlü ses yükseltecinin incelenmesi deneyi Entegreli ses yükseltecinin incelenmesi deneyi Emiteri topraklı – Kolektörü topraklı – Beyzi topraklı yükselteçlerin incelenmesi deneyi Kristal Osilatör devresinin  incelenmesi deneyi   ES05-34 Dijital Devreler Deney Modülü S R Flip-Flop devresi deneyi D  Flip-Flop devresi deneyi Dijital Kapı Deneyleri 74HC075-4077 deneyi Universal Shift Register deneyi Binary Sayıcı deneyi Bistabil Multivibratör deneyi Monostabil  Multivibratör deneyi Asabil Multivibratör deneyi   ES05-36 Dotmatrix ve Kayan Yazı Karakterleri Deney Modülü ASCII kodlaması deneyi Karakter Jeneratörü deneyi Kayan Yazı Karakterlerinin oluşturulması deneyi
