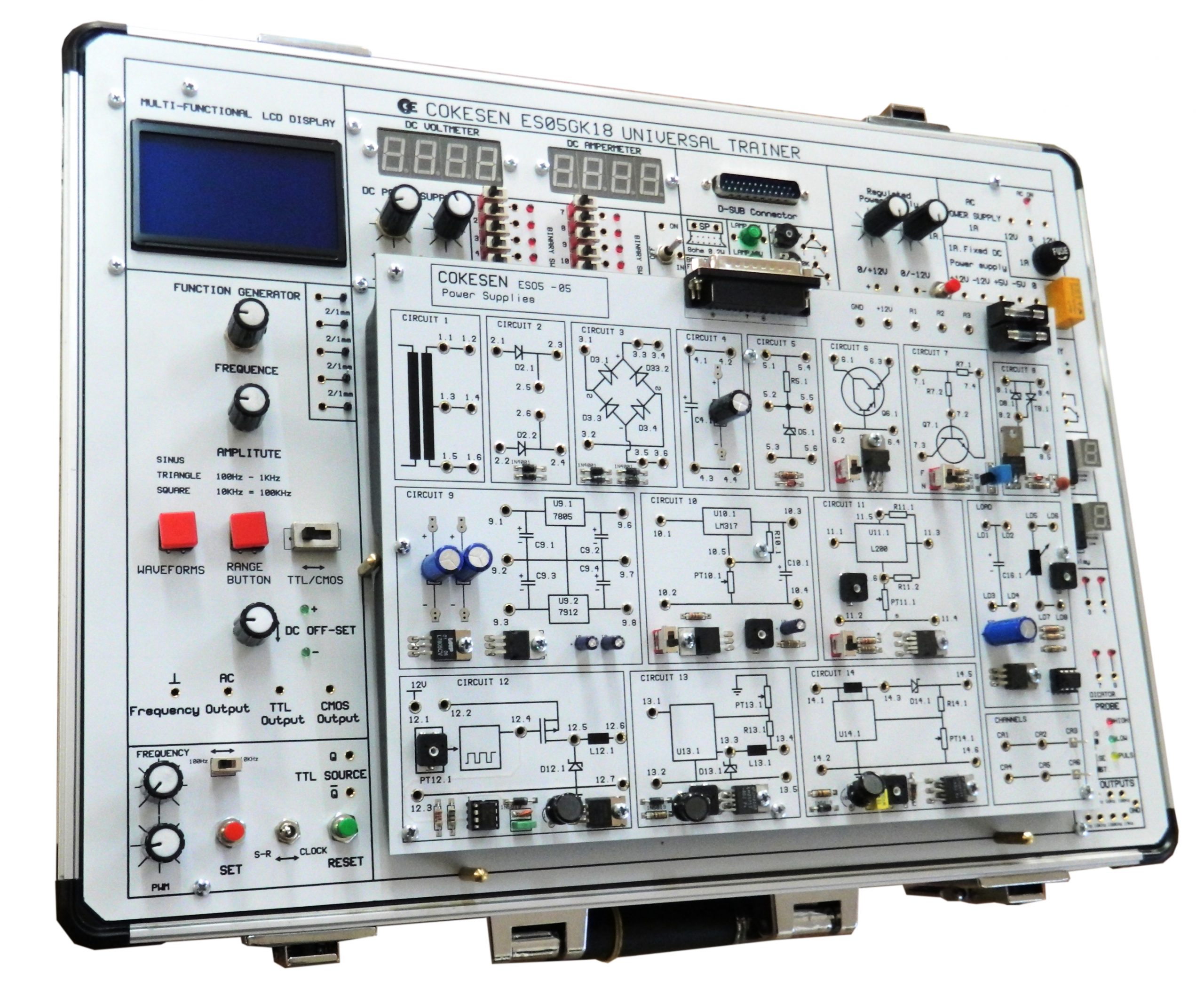

Temel Elektronik Eğitim Seti Ana Cihaz (LCD ekranlı) uygulama modüllerinin üzerine takılarak deneylerin yapılmasını sağlayan AC/DC gerilimler veren Güç Kaynaklı, Sinyal Jeneratörlü ve Dijital Voltmetrelere sahiptir.
Temel Elektronik Eğitim Seti Ana Cihaz (LCD ekranlı) ile birlikte opsiyonlar halinde alınabilen Uygulama modüllerine göre aşağıdaki konuların eğitimi sağlanabilir:
Analog Teknoloji Deneyleri, Dijital Teknoloji Deneyleri, Güç Elektroniği Deneyleri, Sensör ve Uygulama Deneyleri, Haberleşme Teknolojisi Deneyleri, PID Kontrol Teknolojisi Deneyleri
D-SUB soketi: Modüllerin bağlantısı ve beslenmesi için kullanılan bu soket sayesinde Uygulama modülüne sadece modülde kullanılacak gerilimlerin ulaşması sağlanır. Bu şekilde Öğrencinin yanlış gerilim beslemesi mümkün olmaz. Uygulama modüllerinde de karşılığı olan 25 pin, D-SUB soket bulunur ve esnek yassı kablosu ve çift tarafındaki uygun soketleri sayesinde çok kolay bağlantı yapılması sağlanmıştır.
Teknik Özellikleri:
DC Güç Kaynakları: Kısa devre korumalı ayarlı 0…+12V 1 A. , 0…-12V 1A, Sabit +12V, -12V, +5V, -5V kısa devre korumalı 1 A. Tüm DC Gerilim çıkışları kontrol amaçlı LED ışık kontrollüdür.
Kısa Devre Kontrollü ve Akım sınırlamalı 0…+28V, 2,7 Amper. Çıkış Volt ve Akım değerleri 4 dijit Voltmetre ve Ampermetrelidir. Set üzerinde DC gerilimlerde meydana gelecek herhangi bir kısa devre halinde gerilimler anında kesilir ve kısa devre hatası açılıp RESET düğmesine basmadan gerilimler gelmez. Bu sayede üstün bir koruma özelliği kazandırılmıştır. LCD Ekranında kısa devre hali alarm olarak görülür. Aynı zamanda cihaz özelliği olarak aşırı ısınma halinde LCD ekranda alarm sembolü belirmektedir.
AC Gerilim kaynağı: 12V – 0 – 12 V 1 amperdir. Orta uç sigorta üzerinden devreye bağlı olup çalışma hali LED ışık kontrollüdür.
Sinyal Jeneratörü: 0-100KHz sinüs, üçgen, kare sinyaller verir. Sinyal formu şekli buton ile seçilir. Ayni zamanda frekans kademesi de 4 kademeli olarak diğer buton ile seçilmektedir. Seçilen sinyal formu şekli, frekans değeri Türkçe olarak LCD ekranından izlenir. DC off-set +/-4V olarak ayar düğmesi ile ayarlanabilir. Burada üst değer ve alt değer pozisyon durumu LED uyarı ışıkları ile takip edilmektedir. Sinyal değeri TTL veya CMOS olarak seçme anahtarı vardır.
Sinyal jeneratörün PWM özelliği vardır. 10KHZ ve 100Hz kademelidir. Ayarlı frekans ve ayarlı PWM değeri almak mümkündür. SR durum a alındığında SET ve RESET çıkışları aktif olur.
LCD Ekran: Sinyal Jeneratörü Formları, Sinyal Jeneratör Kademeleri, Sinyal Jeneratör Frekansı, Sinyal Jeneratör Genliği,
Alarm durumları: DC sabit gerilim kısa devre hali, Ayarlı gerilim kısa devre hali, Ayarlı gerilim Akım sınırlama, Ayarlı gerilim aşırı ısınma hali takip edilebilinir.
Sabit TTL frekans çıkışları: 2mm fişlere uygun çıkışlar sayesinde 8 ayrı değerde dijital deneylerde kullanılabilecek sinyal çıkışı vardır.
1Hz- 10Hz- 50Hz- 100Hz- 1KHz- 10KHz- 100KHz- ve 1MHz sinyal çıkışları bulunur.
Lojik Prob: Dijital devrelerde ölçüm amaçlı kullanıma uygun High-Low-Puls özellikleri ayırt etmek üzere Kırmızı- Yeşil ve Sarı LED göstergeli dir. 2 adat sürgülü tip anahtar ile TTL-CMOS, PULS-CONST. seçme özelliği mevcuttur.
8 Bit- LED indikatörü bulunur. Girişleri 2mm fişlere uygun tasarlanmıştır.
7 Segment gösterge: 2 adettir. 7447 entegre sürücüleri vardır.
1 adet 12V çift kontaklı rölesi vardır. Kontakları 2mm fişlere uygun tasarlanmıştır.
Potansiyometre: 3 adettir 1K – 10K – 1M ohm değerlerde olup ayakları devre kurulmasına uygun 2mm fişlere uyumlu tasarlanmıştır.
1 adet Bounce Free (Kıvılcımsız) çıkışı olan butonu vardır. Ayak bağlantıları 2mm fişlere uygundur.
Hoparlör: 8 ohm 0.2W deneylerde kullanılmak üzere sete entegredir. Bağlantısı 2mm fişlere uygun yapıdadır.
12V Flemanlı lambası 3 adettir. Lamba bağlantısı 2mm fişlerle yapılabilir.
1 adet 2 pozisyonlu Toogle anahtarı bulunur. Orta uç ve 2 yan ucu 2mm fişlere uygun yapıdadır.
12 adet sayısal değer veren sürgülü tip anahtarı bulunur.
4 adet 2mm den 1mm ye değişim soket bağlantısı vardır.
Ana cihaz 2mm soket bağlantıları ve bağlantı kablo uçları sonsuz geçmelidir ve altın kaplamadır.
1 adet 25 pin D-SUB soketli modül/ ana cihaz arası bağlantı kablosu Eğitim Seti ile birlikte verilir.

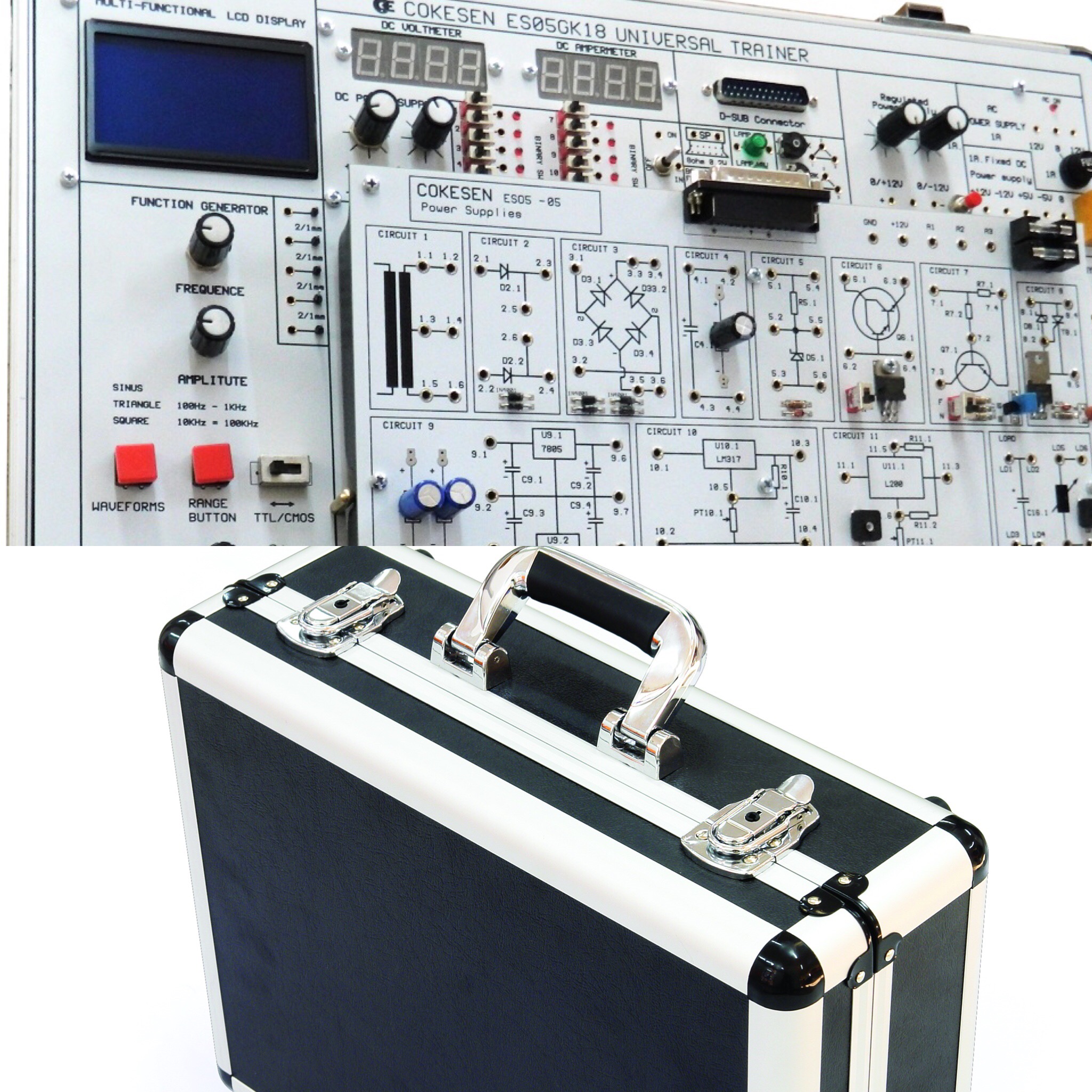

Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
ES400-1200 | AM/FM Verici Deney Modülü |
ES400-1201 | AM/FM Alıcı Deney Modülü |
ES400.1300 | Fiber Optik Verici Deney Modülü |
ES400.1301 | Fiber Optik Alıcı Deney Modülü |
ES400.1302 | Fiber Optik Bilgi Haberleşme Deney Modülü ( Fiber Optic Data Comunication) |
ES400-1501 | Amplitüt Modülasyon/Demodülasyon Deney Modülü |
ES400-1502 | Frekans Modülasyon/Demodülasyon Deney Modülü |
ES400-1504 | Darbe Genişliği Modülasyon/Demodülasyon Deney Modülü |
ES400-1506 | Frekans kaydırmalı anahtarlama Modülasyon/Demodülasyon Deney Modülü |
ES400-1507 | Faz Kaydırmalı anahtarlama Modülasyon/Demodülasyon Deney Modülü |
ES400-1509 | (PCM) Darbe Kod Modülasyon/Demodülasyon Deney Modülü |
ES400-1558 | Amplitüt kaydırmalı anahtarlama Modülasyon/Demodülasyon Deney Modülü |
ES400-1560 | QPSK Modülasyon/Demodülasyon Deney Modülü |
ES400-1561 | DSB-SSB Deney Modülü |
ES400-1600 | TV Signal Modülatör and Demodülatör Deney Modülü |
ES400.1717 | Yüksek Geçirgen/Alçak Geçirgen Filtreler Deney Modülü |
ES400.1720 | Wireless Teknolojisi Filtreler Deney Modülü |
ES400.1730 | TDM Multiplexer / Demultiplexer Deney Modülü |
ES400.1740 | FDM Multiplexer / FDM Demultiplexer Deney Modülü |
ES400.1750 | Frekans Dönüştürücü/ Frekans çoğaltıcı ve Bölücü Deney Modülü |
ES400.1760 | PLL Modul (Phase Locked Loop) Deney Modülü |
ES400.1770 | PAM (Pulse Amplitute Modulation) Modülatör/Demodülatör Deney Modülü |
ES400.1780 | DM (Delta Modulation) Delta Modülasyon/Demodülasyon Deney Modülü |
ES400.1790 | Line Code Encoder-Decoder Deney Modülü |
ES400.1800 | CVSD&Manchester Encoder-Decoder Deney Modülü |
ES400.1901 | Osilatörler Deney Modülü |
Sıra No | ADI- CİNSİ | ADETİ |
1 | Karbon Direnç 100W 2W | 1 |
2 | Karbon Direnç 150W 2W | 1 |
3 | Karbon Direnç 330W 2W | 1 |
4 | Karbon Direnç 680W 2W | 1 |
5 | Karbon Direnç 4K7W 2W | 1 |
6 | Karbon Direnç 10KW 2W | 1 |
7 | Kondansatör 220nf | 1 |
8 | Kondansatör 470nf | 1 |
9 | Kondansatör 1mf | 1 |
10 | Bobin 40mili Henri 8 W | 1 |
11 | Bobin 100mili Henri 13 W | 1 |
12 | Bobin 200mili Henri 19 W | 1 |
13 | Diyot 1N4001 | 4 |
14 | 4mm fişli bağlantı kablosu seti | 1 set |
