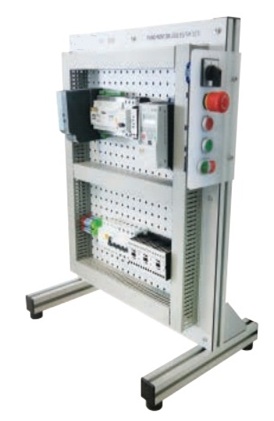

ES08 Pano Montajı Eğitim Seti
Teknik Özellikler
- Pano Montajı Eğitim Seti Masa üstü çalışmaya uygundur.
- Bağlantı aşamasında yatay, test aşamasında dikey olarak kullanılmaya uygundur.
- Pano tipi kablo kanalı, ray ve ray tipi klemens set üzerine monte edilmiştir.
- Pano Montajı Eğitim Seti iskeleti paslanma ve çizilmelere karşı 45*45 Eloksal Kaplamalı Alüminyum Profil ’den üretilmiştir.
- Pano Montajı Eğitim Seti Deney paneli kompakt malzemeden üretilmiştir.
- İstenildiği zaman sökülüp pano senaryosu değiştirilir.
- Kablo kanalı ve sigorta rayı bağlantısı için yedek cıvata ve somun verilir.
- Paket şalter, pano tipi lamba ve buton gruplarını bağlamaya uygundur.
- Şalter buton ve lamba gibi malzemeleri monte etmek için 5mm panel bulunur.
Pano Montajı Eğitim Seti ile verilen sarf malzemeler:
- 220V Kontaktör 3 Adet
- 20A Trifaze Pako Şalter 1 Adet
- 220V Yeşil Sinyal Lamba1 Adet
- 220V Sarı Sinyal Lamba1 Adet
- 1NO-1NC ışıklı Start Buton (Jog buton) 1 Adet
- 1NO-1NC ışıklı Stop Buton (Jog buton) 1 Adet
- 1NO-1NC bağımsız kontak zaman Röle1 Adet
- 3 faz + 20 A Sigorta1 Adet
- 30mA 25A Kaçak akım sigorta1 Adet
