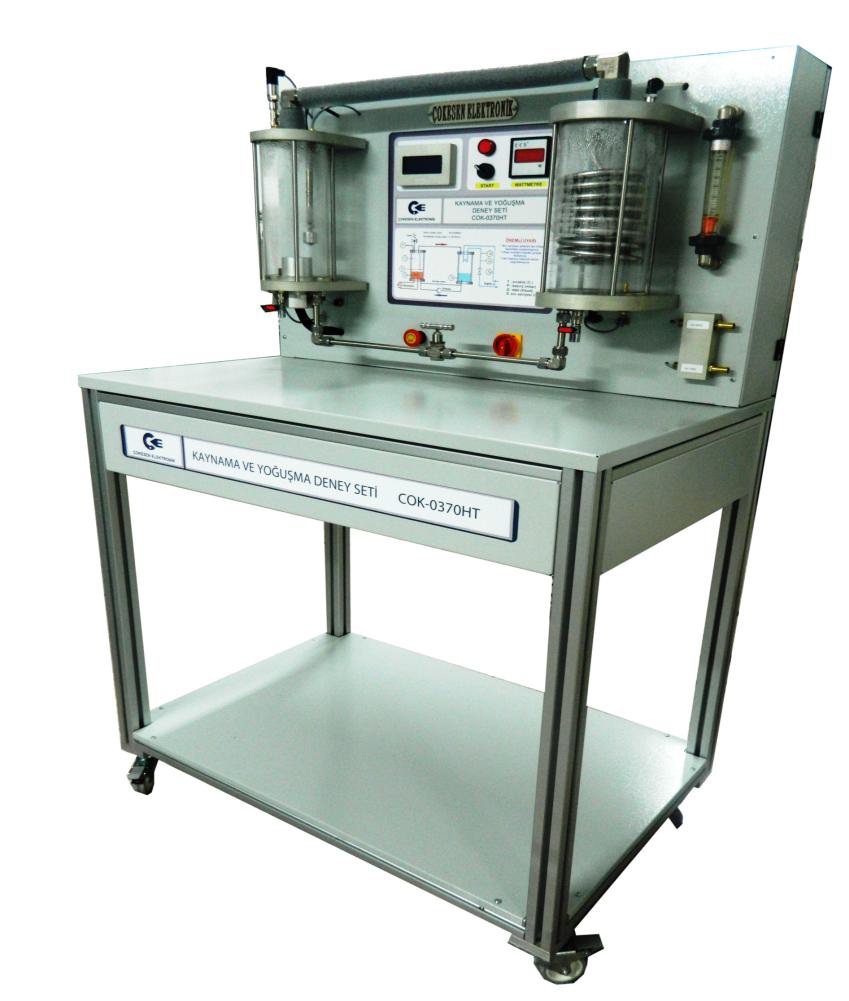

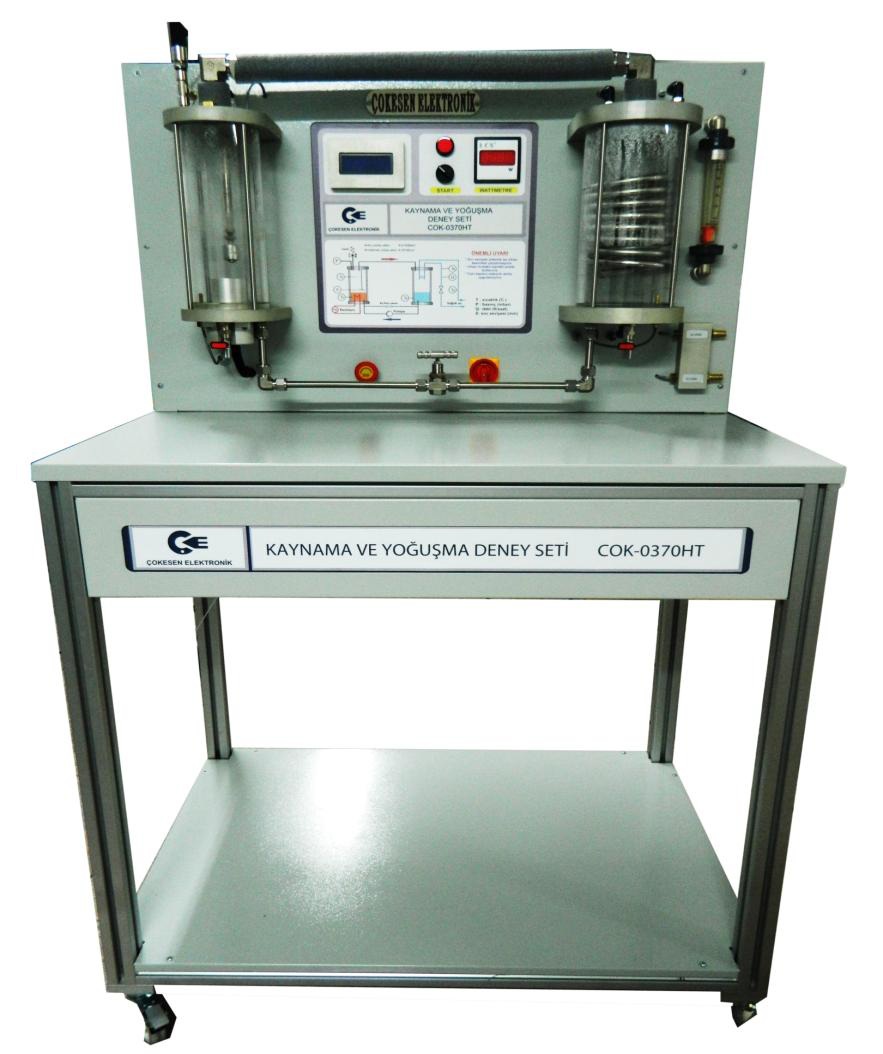

COK-0370HT Kaynama ve Yoğuşma Tipi Isı Değiştirici Eğitim Seti
Teknik Özellikleri:
Kaynama ve Yoğuşma Tipi Isı Değiştirici Eğitim Seti 40 x 40 sigma alüminyum profil gövdeye sahiptir.
Dört millimetre et kalınlığına sahip alüminyum matrisli kompozit panel gövde kaplaması bulunur.
Kaynama ve Yoğuşma Tipi Isı Değiştirici Eğitim Seti (mobilize) hareket ettirilebilinir.
Acil durum butonu 220V AC ve 4 ampere kadar dayanıklıdır.
Enerji kablosu TTR kablodur. 3 x 1,5 mm kesit ölçülerine ve 3m uzunluğa sahiptir.
Kaçak akım koruma anahtarı 220V AC ve koruma akımı 30mA’ dir.
Sigorta 6A’dir.
Kaynama ve Yoğuşma Tipi Isı Değiştirici Eğitim Setinde elektrik topraklama hattı bulunur.
Akışkan sıcaklıkları akışkana direk temas eden sensörler yardımıyla ölçülür.
Sıcaklıklar dijital olarak ölçülür.
Ana şalter 220V AC, çalışma akımı max 20A dir.
Elektrik tesisatı kablo kanalı içerisindedir.
Kaynama ve Yoğuşma Tipi Isı Değiştirici Eğitim Setinde kaynama ve yoğuşma süreçleri açıkça görülebilinir.
İçerisinde test sıvısının bulunduğu şeffaf kapalı bir hazne içerisinde su soğutmalı sargılı boru şeklinde bir yoğuşturucu bulunur.
Sistemde baypas hattı bulunur.
Üst sıcaklık limiti bulunur.
1 kW ısıtıcı rezistans bulunur.
2 litrelik saydam işlem tankı (2 adet) bulunur.
0.75-1 L/d kapasitesinde sirkülasyon pompası bulunur.
Emniyet valfi 1-4 bardır.
Yüksek basınç anahtarı bulunur.
Ratometre tipi su debimetresi 60-600 L/h dir.
Sıcaklık hissediciler PT-100 dür.
Yüksek basınç anahtarı bulunur.
24 VDC sirkülasyon pompası bulunur.
Şebeke analizörü bulunur.
Basınç göstergesi bulunur.
Kaynama ve Yoğuşma Tipi Isı Değiştirici Eğitim Setindeki kaynamayı oluşturmak için 1 kW rezistans bulunur.
Sistemin çalışabilmesi için gerekli olan tüm kablo ve aksesuarlar verilir.
Cihazın yanında ayrıca bir devre şeması verilir.
Tüm deneylerin anlatıldığı ayrıntılı Türkçe deney föyü bulunur.
