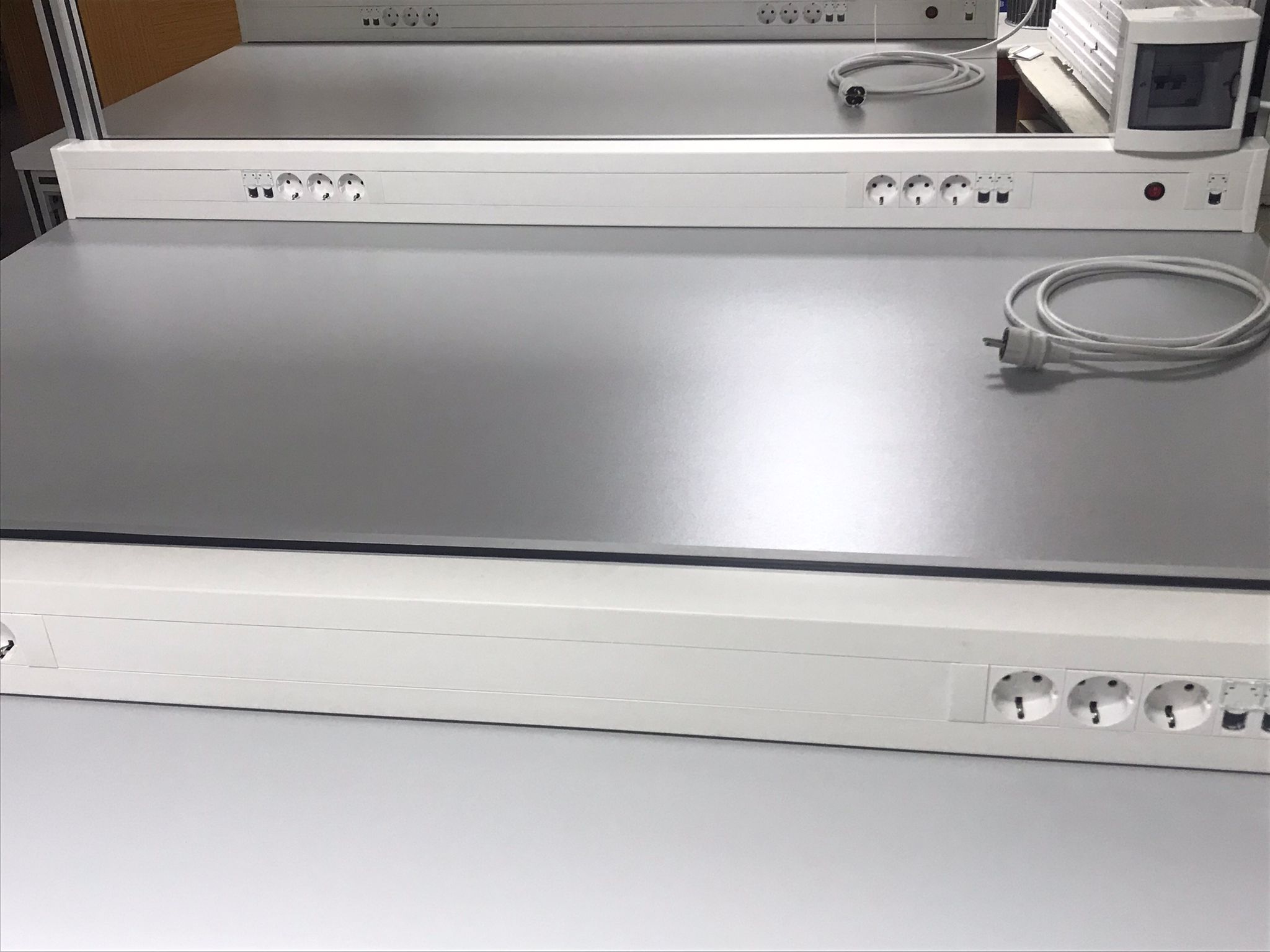

COK-008 Işıklı Laboratuvar Masası
Teknik Özellikler:
Masa tablası 160x 90 cm 3cm kalınlık , Raf 160x40cm 3cm kalınlık
2x 3 grup 220V 16A Piriz
2x 2 grup RJ45 soketi ( Ethernet switch bağlantılı) + 1 adet RJ 45 soket Girişi
2x25A 30mA Kaçak akım rölesi
10A W Otomatik Sigorta
LED ışıklandırma
LED ışık açma kapatma anahtarı
Masa tablası ve raf kenarları PVC kaplama
Ayakları ayarlı plastik 4 adet
Masa toplam yüksekliği: 160cm
3m. 3×1,5mm topraklı fişli enerji kablosu
Metal aksam 40×40 Alüminyum sigma profil
İlgili ürünler
COK-006 ESD Test ve Bakım Çalışma Masası
Teknik Özellikler:
Taşıyıcı kısımları İsteğe bağlı 40 x 40mm Alüminyum eloksallı profillerle tasarlanmıştır. Metal ayaklı olarak üretilebilinir.
Masa ayakları zemin düzeyine göre ayarlanabilir yapıdadır.
Masa Elektrik Test bakım aksam bileşeni ESD (Antistatik) tir.
Masa Toplam uzunluğu(yükseklik) 1.800mm dir.Metal ayaklı olarak üretilebilinir.
Masa toplam genişliği(derinliği) 800 mm dir.
Masa çalışma alanı(genişliği) 2 kişinin yan yana rahatça oturabileceği 1.620 mm dir.
Masa kablo kanalı üzerinde kanal tip 3 adet solda,3 adet sağda olmak üzere 6 adet 220V priz,ön ayaklarda 3 adet solda ve 3 adet sağda olmak üzere 6 adet 220V priz,toplamda 12 adet 220V priz bulunur.
Masada ışık anahtarı,elektrik ikaz lambası,16A otomatik sigorta,30mA kaçak akım koruması,ESD üst raf masa yüzeyinden 50 cm yukarıdadır.
ESD teknik servis masası,ESD üst raf,eğimli ışık bandı,floresan lamba ve armatür,ESD çekmece,toprak bağlantı kutusu,topraklama kablosu,toprak bağlantı terminali bulunur.
COK-004 Enerji Üniteli Laboratuvar Masası
Teknik Özellikler:
Taşıyıcı kısımları 40x40 eloksallı alüminyum profillerden imal edilmiştir.Metal ayaklı olarak üretilebilinir.
Enerji güç ünitesi yüksekliği kademelidir.
Çalışma tablası 18mm gri mdflam dan yapılmıştır.
Masa, laboratuvar şartlarında kullanıma uygun, sağlam ve dayanıklıdır.
Masa ayakları zemin yüzeyine göre ayarlanabilir yapıdadır.
Masanın toplam yüksekliği 150cm, masa tabla boyutları 130x65cm
Masa üzerinde enerji ünitesi bulunur.
Masa da 6 adet AC 220V priz bulunur.
Prizler On – Off anahtar kontrol edilir.
Enerji ünitesi üzerinde 1 adet Kaçak akım sigortası bulunur.
COK-FS100 Forklift Simülatör
Temel sürüş, Yük ile sürüş, Keskin dönüş, Geniş yük ile sürüş, Kargo taşıma, Çatalları yönlendirme pratikleri, Raflar arasında mal taşıma alıştırması, İstifleme alıştırması, Tıra yükleme ve Tırdan boşaltma senaryoları uygulanabilinir.
Forklift Simülatör; Bilgisayar, Direksiyon, Pedallar, Kontrol ünitesi, Forklift koltuğu, Emniyet kemeri, Dokunmatik seçim ekranı, Simülasyon ekranı, Meta Quest 3 sanal gerçeklik gözlüğü, 2 eksenli hareketli sistem, Elektronik ve mekanik aksamlardan oluşmaktadır.
Teknik özellikleri:
Forklift Simülatör sanal gerçeklik gözlükleri ve ekranlar ile kullanılabilmektedir.
Lisanslı profesyonel simülasyon yazılımına sahiptir.
Sürüş analizi ve kayıt sistemi bulunur.
Simülatör, sürücünün performansını derecelendirebilmeli, puanlayabilir ve zayıf alanları tespit edebilir.
Hareket sırasında toplanan tüm veriler ölçüm ve değerlendirme amacıyla kullanılabilir ve simülasyon sonrasında değerlendirilmek üzere yönetici ekranlarında sunulabilir.
Sürücünün tüm verileri anında analiz edilebilir. Sürücünün yaptığı hatalar kayıt altına alınmakta ve analiz ekranlarında detaylı olarak incelenebilmektedir.
Kullanıcı bilgi girişi, araç seçimi, simülasyon seçimi, hava durumu seçimi, zaman seçimi kolaylıkla yapılabilir.
TV veya projektöre bağlantı için HDMI çıkışı bulunur.
220V 50Hz ile çalışmaktadır.
Simülasyon yüksek bir gerçekliğe sahiptir.
Girilen tüm veriler Php yazılım dili ile geliştirilen orta katman kullanılarak simülatörün MYSQL veri tabanı sistemini kullanan lokal veri tabanına kaydedilir.
Tüm veriler, kullanıcıların gerçek zamanlı değerlendirmesini takip etmek için bir tek platformda kaydedilebilmektedir.
Harici bir bilgisayara yüklenebilen öğretmen sistemi ile tüm veriler harici bilgisayardan incelenebilmektedir.
Video kaydı ile yapılan işlemlerin simülatör ekranından ve öğretmen sisteminden tekrar izlenebilmektedir.
1801 Otomotiv Enerjisi Eğitim Seti
Eğitim Seti farklı pil tiplerinin özellikleri analiz edilebilir.
Öğrencilerin farklı uygulama alanları hakkında daha fazla bilgi edinmelerine yardımcı olmaktadır.
Eğitim seti, kurşun, NiMH veya Lityum Polimer (LiPo) gibi farklı pil teknolojilerinin yanı sıra bir PEM yakıt hücresiyle iç direncin doğru belirlenmesi için dört-terminal algılama mümkündür.
Yapılabilecek Deneyler:
- Basit bir devre kurulumu
- Ohm kanunu
- Omik dirençlerin seri bağlantısı
- Omik dirençlerin paralel bağlantısı
- Bir motorun marş ve rölanti davranışı
- Nominal gerilim ve gerilim kaynaklarının kapasitesi
- Dört-terminal algılama
- Gerilim kaynaklarının iç direnci
- Gerilim kaynaklarının seri bağlantısı
- Bir akü modülünün kapasitansı
- Akü modüllerinin enerji yoğunluğu
- Bir pil modülünün Ri verimliliği
- Bir pil modülünün toplam verimliliği
- Lityum-polimer hücrenin sıcaklığa bağlı davranışı
- Bir kapasitörün şarj işlemi
- Bir kapasitörün deşarj işlemi
- Tek NiMH pil modülünün I-V özellikleri
- NiZn pil modülünün I-V özellikleri
- LiFePo pil modülünün I-V özellikleri
- Akü ana modülünün I-V özellikleri
- Lityum-polimer akü modülünün I-V özellikleri
- Üçlü NiMH pil modülünün I-V özellikleri
- NiMH pilin şarj işlemi
- NiZn pilin şarj işlemi
- LiFePo pilin şarj işlemi
- Kurşun akünün şarj işlemi
- Lityum-polimer bataryanın şarj işlemi
- Bir akü modülünün boşaltma işlemi
- Tersinir hidrojen yakıt hücresinde hidrojen üretimi
- Elektrolizörün karakteristik eğrisi
- Bir yakıt hücresinin hidrojen tüketimi
- Yakıt hücresinin karakteristik eğrisi
- Hidrojen yakıt hücresinin etkinliği
- Elektrikli otomobilin birkaç akü modülü ile çalıştırılması
- Elektrikli otomobilin geri dönüşümlü yakıt hücresiyle çalıştırılması
- 1 adet Motor modülü
- 1 adet Akü modülü
- 1 adet Kondansatör modülü
- 1 adet Ana ünite
- 1 adet Direnç modülü (üçlü)
- 1 adet Direnç fişi elemanı 1 Ohm
- 1 adet Direnç fişi elemanı 100 Ohm
- 3 adet Direnç fişi elemanı 10 Ohm
- 1 adet Direnç fişi elemanı 33 Ohm
- 1 adet Lityum-polimer (LiPo) pil modülü
- 1 adet Akü modülü tutucusu 1xAAA
- 1 adet Akü adaptör kablosu
- 1 adet Yakıt hücresi tutucu
- 1 adet Kurşun (Pb) pil modülü
- 1 adet Elektrikli model araba
- 1 adet LiFePo pil AAA
- 1 adet Şarj Cihazı Modülü
- 1 adet AV Modülü
- 1 adet Potansiyometre modülü 110 Ohm
- 1 adet Damıtılmış su (100 ml)
- 1 adet Pervane
- 1 adet Güvenlik testi kurşun, 50cm, kırmızı
- 1 adet Güvenlik testi kurşun, 50cm, siyah
- 1 adet Güvenlik testi kablosu, 25cm, kırmızı
- 1 adet Güvenlik testi kablosu, 25cm, siyah
- 1 adet NiZn-pil AAA
- 3 adet Orta soketli emniyet kısa devre fişi
- 1 adet Dijital multimetre
- 1 adet Yakıt hücresi
- 1 adet Alüminyum kasa
- 1 adet NiMH pil AAA
- 1 adet Deney seti diyagramı
- 1 adet Deney kitabı
1306 Termal Enerji Eğitim Seti
Bu deney sistemi, teknik eğitimde farklı güneş termal enerji dönüşümü teknolojilerinin uygulanmasına olanak sağlar. Ürün, pompalı veya pompasız çalıştırılabilen çeşitli güneş kollektör sistemlerini içermenin yanı sıra, CSP teknolojisini (Konsantre Güneş Enerjisi) ve doğrudan elektrik enerjisine dönüştürmeye yönelik bir Peltier elemanını da içermektedir.
Bir diğer temel özellik ise, uygulanan fiziksel etkilerin kapsamlı bir şekilde anlaşılmasını sağlayan, ısı radyasyonunun emilmesi ve ısının konvektif akışı gibi termodinamiğin temellerine ilişkin deneylerdir.
Professional serisinin diğer ürünleri gibi ThermalEnergy Professional da herhangi bir ek ekipman gerektirmeyen esnek ve konumdan bağımsız kullanılabilirliğiyle şaşırtıyor.
Yapılabilecek Deneyler:
Farklı malzemelerin emiciliği ve yansıtıcılığı
Işığın Fresnel mercekle odaklanması
Termal konveksiyon ve katmanlama
Isıl iletkenlik
Isı yalıtımı
Pompa sirkülasyonlu güneş termal kollektörü
Termosifon sirkülasyonlu güneş termal kollektörü
Akış hızının değişmesi
Isı eşanjörlü kolektör devresi
Parafin ısı rezervuarlı kolektör devresi
Pompa çevrimli parabolik oluklu kolektör
Odaklanma
İşlevsel prensibin nitel gösterimi
Termoelektrik jeneratörün araştırılması
Elektrik gücünün kantitatif belirlenmesi
Eğitim Seti ile verilen malzemeler:
1x 1100-19 Taban ünitesi Büyük
1x 1100-27 Dişlisiz motor modülü
1x 1300-03 Güneş kollektörü
1x 1300-04 Parabolik reflektör
1x 1300-05 Emici tüp
1x 1300-06 Mercek modülü
1x 1300-07 Lens için emici modül
1x 1300-08 Emici S/B
1x 1300-09 Pompa modülü
1x 1300-10 Peltier modülü
1x 1300-11 Eşanjör suyu
1x 1300-12 Isı değiştirici parafin
1x 1300-13 Hortum seti
1x 9100-05 Güç Modülü
2x L2-02-007 Ayırma lastiği d=65, işaret P
1x L2-02-017 Pervane
2x L2-04-059 Güvenlik test ucu, 50cm, kırmızı
2x L2-04-060 Güvenlik test ucu, 50cm, siyah
1x L2-04-080 Lamba muhafazası
1x L2-04-200 Kızılötesi aydınlatıcı 230V
1x L2-04-138 Güvenlik tapası, siyah
1x L2-04-139 Güvenlik tapası, kırmızı
6x L2-05-035 emniyetli priz adaptörü SA 4000 kırmızı
4x L2-05-036 emniyetli priz adaptörü SA 4000 siyah
2x L2-06-011 Dijital multimetre
1x L2-06-016 Laboratuvar termometresi
1x L2-06-082 Beher 250 ml
1x L2-06-123 Sıcaklık ölçüm sensörü
1x L2-06-125 Soğutma pedi
1x L3-01-171 Alüminyum kasa ThermalEnergy Professional 1306
1x L3-03-190 Yerleşim şeması 1306 ThermalEnergy Professional
1x L3-01-109 "TermalEnerji Kullanıma Hazır" Ekle
1x L3-03-258 Bilgi sayfası ilk başlatma
COK-007 Güneş Panelli Enerji Üniteli Laboratuvar Masası
Teknik Özellikler;
Taşıyıcı kısımlar tamamen metaldir.
Masa tablası MDF malzemeden üretilmiştir.
Enerji ünitesi beslemesi için 3 metre besleme kablosu bulunur.
Zemin ayarlı masa ayakları bulunur.
Enerji ünitesi kompakt malzemeden üretilmiştir.
Deney paneli üzerindeki yazı ve tanımlar ile semboller kazıma metodu ile yapılmıştır. Bu sayede zamanla elle veya sürtünme sonucu bu tanıtıcı yazıların, sembollerin çıkması veya silinmesi mekanik olarak imkansız hale getirilmiştir. Bu nedenle boya veya etiket kullanılmamıştır.
Masa boyutu 140cm X 100cm’dir.
Enerji konsülü içeriği aşağıdaki gibidir;
AC 220V / 50Hz, 3mt enerji kablolu topraklı fişli, kablo 3x1,5mm
Acil stop butonu
Kaçak Akım - Sigorta korumalı
Start- Stop butonu
4 adet AC 220V kapaklı priz
2 adet 0-30V 3A Güç Kaynağı (Kısa Devre Korumalıdır, ince ve kaba ayarlıdır, kendine ait voltmetre ve ampermetre bulunur, kendinden On- Off kontrollü bulunur.)
1 adet Ampermetre (Harici girişlidir.)
1 adet Voltmetre (Harici girişlidir.)
1 adet Ölçüm Rafı bulunur
Ölçüm rafına bağlı led aydınlatma bulunur
Ölçüm rafına bağlı 2 adet 100W ampül (Ayrı ayrı ışık şiddetleri ayarlanabilinir)
2*6 adet 0,5W Güneş Paneli (Masaya montajlıdır, her panelin uçları 2mm born soketler ile panel üzerine çıkartılmıştır ve seri- paralel bağlantıya uygun hale getirilmiştir)
Ölçüm rafına bağlanan lamba açısı güneş panellerine ışığı yansıtacak şekilde monte edilmiştir.
ES05GK19 Biyomedikal Pratikleri Eğitim Seti
Biyomedikal Pratikleri Eğitim Seti içerisinde bütünleşmiş donanım ve yazılımı sayesinde 2 kanal ve her bir kanal 60MHz Osiloskop özelliğine sahiptir. Ana set üzerinden ölçüm probu veya 2mm bağlantıları üzerinden ölçümler ve kayıt işlemleri yapılabilir. Veriler ve ölçümler kaydedilebilir. Sinyal değerleri ve şekilleri JPEG, Word veya resim dosyası olarak kayıt altına alınarak çıktı alınabilir.
Biyomedikal Pratikleri Eğitim Seti orta bölümünde Biyomedikal deney modülleri uygulama alanı bulunur.Bu alana yerleştirilen uygulama modülleri D-SUB soketi ile Ana cihaza bağlantıları yapılır.
D-SUB soketi: Modüllerin bağlantısı ve beslenmesi için kullanılan bu soket sayesinde Uygulama modülüne sadece modülde kullanılacak gerilimlerin ulaşması sağlanır. Bu şekilde Öğrencinin yanlış gerilim beslemesi mümkün olmaz. Uygulama modüllerinde de karşılığı olan 25 pin, D-SUB soket bulunur ve esnek yassı kablosu ve çift tarafındaki uygun soketleri sayesinde çok kolay bağlantı yapılması sağlanmıştır.
Biyomedikal Pratikleri Eğitim Seti Ana Ünite Teknik Özellikler:
Biyomedikal Pratikleri Eğitim Seti 220V 50 Hz şebeke gerilimi ile çalışmaktadır.
On/Off anahtarı ve kolay değişen tip sigortası bulunur.
Modül Seçim ve Reset Tuşları bulunur.
Sinyal Jeneratörü
0-200kHz. Sinüs-Üçgen-Kare- 0-100KHz Rampa sinyal verir.
6 kademe Frekans seçim komütatörü ve ince ayar potansiyometresi bulunur.
DC seviye(DC-Off Set) (+/- 4V arası ) ayarlanabilir. Yukarı veya aşağı durum uyarı LED göstergelidir.
Zayıflatma olarak: 0, -20dB, -40dB, -60dB döner tip komütatör ile seçmelidir.
Empedans değerine göre çıkışları: 0 (AC) , 50 ohm, 600 ohm.
Sweep -in girişi bulunur.
Tüm bağlantı noktaları 2mm altın kaplamalıdır.
Sinyal jeneratörü cihaz çalıştırıldığında LED göstergesi sayesinde çalışmakta olduğu görülmektedir.
Dijital DC Voltmetre
Voltmetre bağlantıları 2mm fişlere uygun soketlidir.
Ölçüm Aralığı 0 – 99,9V.
DC Güç Kaynağı
Simetrik ve Ayarlı: 0... +12 V 1A. DC ve 0... - 12V DC 1 A kısa devre korumalı ve LED göstergelidir.
Sabit gerilimler: +12V 1A, -12V 1A. +5V 1A , -5V 1A. Her bir gerilim çıkışına ait LED göstergeleri bulunur ve kısa devre halinde LED sönerek uyarı verir. Gerilimler kısa devre korumalıdır.
Grafik LCD Display (64x128 piksel)
Hangi Modülün seçili olduğu değerlerini göstermektedir.
Hangi girişlerin aktif olduğu değerlerini göstermektedir.
Dakikadaki Kalp atım hızı değerlerini göstermektedir.
Dakikadaki Solunum sayısı değerlerini göstermektedir.
Sinyal jeneratör Frekansı değerlerini göstermektedir.
Ana cihaz 2mm soket bağlantıları ve bağlantı kablo uçları sonsuz geçmelidir ve altın kaplamadır.
1 adet 25 pin D-SUB soketli modül/ ana cihaz arası bağlantı kablosu Eğitim Seti ile birlikte verilir.
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
Biyomedikal Uygulama Modülleri Teknik Özellikler:
Biyomedikal Uygulama Deney Modülleri Eğitim Seti ana ünite üzerine mevcut D-SUB bağlantısı takılarak gerçekleştirilen deneyler, Uygulama Modülleri üzerinden beslemeleri yapılarak kullanılabilinir.Bu seçim yapıldığında Uygulama Modülleri harici olarak DC Güç Kaynağından beslenmesi gerekir.
Bunun için; DC 1A. Ayarlı 0-12V, sabit +12V , -12V , -5V , +5V gerilimlere ihtiyaç olacaktır.
Biyomedikal Uygulama Deney Modülleri bağlantı noktaları altın kaplamalıdır.
Biyomedikal Uygulama Deney Modülleri üzerinde devre şeması ve devre elemanları dizilidir.
Türkçe ve İngilizce deney kitapları Eğitim seti ile birlikte verilmektedir.
Biyomedikal Uygulama Deney Modülleri ile 2mm altın kaplamalı özel kablolar verilmektedir.
ES05.70.01 Osilometrik Kan Basıncı Deney Modülü
Sistem yapısı:
Bu deney, öğrencilerin kan basıncı ölçümlerinin yapılmasını anlamalarına yardımcı olmaktadır.
İki farklı ölçüm karşılaştırılmaktadır:
Geleneksel stetoskop ve modern osilometrik ölçem,
Pratik açıdan bakıldığında öğrenciler sadece basınç sensörünün piozoelektrik özelliğini değil, aynı zamanda kan basıncının direkt ve endirekt kalibrasyon metotlarını öğrenmektedir.
Yapılabilecek Deneyler:
Basınç Sensör sürücüsünün kalibrasyonu,
Yüksek geçirgen Filtre 1 ‘in (HPF) 1 ölçüm karakteristiği,
Alçak Geçirgen Filtrenin (LPF) ölçüm karakteristiği,
Yüksek geçirgen Filtre 2 ‘in (HPF2) ölçüm karakteristiği,
Doğrultucu karakteristiğinin ölçümü,
Stetoskop kullanarak kan basıncı ölçümü,
Osiloskop ve Osilometrik sensör kullanarak Kan basıncı ölçümü,
Yazılımı ve Osilometrik sensör kullanarak Kan basıncı ölçümü.
ES05.70.02 Solunum Vantilasyonu Deney Modülü
Sistem yapısı:
Bu deneyde, çeşitli solunum aktivitelerini gerçekleştirilmesinin ve termal sensör kullanılarak ateş ölçümünün nasıl yapıldığı gözlemlenmektedir.
Yapılabilecek Deneyler:
Fark anfisinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Anfinin karakteristik ölçümü,
Farkın ölçülen karakteristiği,
Histerisiz karşılaştırıcının ölçülen karakteristiği,
Tek kararlı Multivibratörün ölçülen karakteristiği,
Osiloskop kullanarak solunum Frekansı ölçümü,
Yazılımı kullanarak solunum Frekans ölçümü.
ES05.70.03 Nabız Ölçer Deney Modülü
Sistem yapısı:
Bu deneyde, arteryal palsların ölçülebilmesi için strain gauge kullanımı amaçlanmaktadır.
Yapılabilecek Deneyler:
Starin Gauge anfisinin kalibrasyonu,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Anfi karakteristiğinin ölçümü,
Alçak Geçirgen Filtrenin ölçüm karakteristiği,
Histerisiz karşılaştırıcının ölçülen karakteristiği,
Tek kararlı Multivibratörün ölçülen karakteristiği,
Osiloskop kullanarak nabız ölçümü,
Osiloskop kullanarak damar hacmi ölçümü,
Yazılımı kullanarak solunum nabız ölçümü.
ES05.70.04 Elektroensefalogram (EEG) Deney Modülü
Sistem yapısı:
Bu deney, insan beyninin elektriksel aktiviteleri hakkında bilgi edinmeye yardımcı olmaktadır. EEG konusunda görsel simülasyonlarda alfa dalgasının ölçülmesi işlenmektedir. EEG sinyallerinin oldukça düşük genliğe sahip olması nedeniyle, yüksek kazançlı anfi kullanılarak salınımlardan kaçınılmaya çalışılmaktadır.
Yapılabilecek Deneyler:
Ön anfi devresinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Anfi’nin karakteristiğinin ölçümü,
Alçak Geçirgen Filtrenin (LPF) ölçüm karakteristiği,
Osiloskop kullanarak EEG ölçümü,
Yazılımı kullanarak EEG ölçümü.
ES05.70.05 Elektrokulogram (EOG) Deney Modülü
Sistem yapısı:
Bu deneyde, kaslardaki hareketin göz hareketi ile kontrolü ele alınmaktadır. Buna ek olarak, gözün dikey veya yatay hareketinde kasların elektriksel aktivitesi ölçülebilmektedir.
Yapılabilecek Deneyler:
Yatay Yüzey elektrot devresinin kalibrasyonu,
Band geçirmeyen Filtre 1’in (BRF1) ölçüm karakteristiği,
Yüksek geçirgen Filtre 1 ‘in (HPF1) ölçüm karakteristiği,
Kazanç anfi 1’in karakteristiğinin ölçümü,
Alçak Geçirgen Filtre 1 ‘in (LPF1) ölçüm karakteristiği,
Dikey yüzey elektrot devresinin kalibrasyonu,
Band geçirmeyen Filtre 2’in (BRF2) ölçüm karakteristiği,
Yüksek geçirgen Filtre 2 ‘in (HPF2) ölçüm karakteristiği,
Anfi 2’in karakteristiğinin ölçümü,
Alçak Geçirgen Filtre 2 ‘in (LPF2) ölçüm karakteristiği,
Osiloskop kullanarak EOG ölçümü,
Yazılımı kullanarak EOG ölçümü.
ES05.70.06 Fotoplestirmograf (Damar Hacmi) Deney Modülü
Sistem yapısı:
Bu deneyde, öğrencilerin kızıl ötesi sensör kullanarak parmak yardımıyla damarlardaki küçük değişimleri incelemeleri sağlanmaktadır.
Yapılabilecek Deneyler:
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Anfi karakteristiğinin ölçümü,
4.Dereceden Alçak Geçirgen Filtrenin ölçüm karakteristiği,
Farkın ölçülen karakteristiği,
Karıştırıcının ölçülen karakteristiği,
Tek Kararlı Multivibratörün ölçülen karakteristiği,
Osiloskop kullanarak damar hacmi ölçümleri,
Yazılımı kullanarak İnsan damar hacmi ölçümü.
ES05.70.07 Elektromiyogram (EMG) Deney Modülü
Sistem yapısı:
Bu deneyde, çeşitli kas hareketlerinde elektriksel potansiyelin değişimi hakkında öğrencilere derinlemesine inceleme yapmasına imkân sağlamaktadır. Bunun yanında, farklı test noktalarında kaslardaki özel durumların kuvvetlerinin ölçülmesi de gerçekleştirilebilir. Özellikle iskelete ait kaslarda ölçümler yapılabilmektedir.
Yapılabilecek Deneyler:
Ön anfi devresinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Alçak geçirgen filtrenin (LPF) ölçüm karakteristiği,
Kazanç anfisinin karakteristiğinin ölçümü,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Yarı dalga doğrultucunun ölçüm karakteristiği,
İntegratör&Bufer karakteristik ölçümleri,
Osiloskop kullanarak EMG ölçümü,
Yazılımı kullanarak insan EMG ölçümü.
ES05.70.08 Empedans Ölçer Deney Modülü
Sistem yapısı:
Bu deneyde, vücut direnci ölçümünü kapsamaktadır. İnsan vücuduna sabit akım gönderildiğinde, kapalı çevrim akım oluşturulmakta, böylece kalbin pompalaması ve solunumla kapasitif empedans oluşturulmaktadır.
Yapılabilecek Deneyler:
Ön anfinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Wien Köprüsünün ölçümünün karakteristiği,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Demodülatörün karakteristik ölçümü,
Anfinin karakteristik ölçümü,
Alçak Geçirgen Filtrenin ölçüm karakteristiği,
Osiloskop ile vücut direnci ölçümü,
Yazılımı kullanarak vücut empedansının ölçümü.
ES05.70.09 Elektrokardiyogram (ECG) Deney Modülü
Sistem yapısı:
Bu deney, kalbin pompalama çevrimi boyunca elektriksel aktivitesinin nasıl oluştuğunun anlaşılmasına yardımcı olmaktadır. Oluşan bu dalga şekline elektrokardiyogram (ECG) denilmektedir. Modül Wilson şebeke tasarımı ve izolasyon devre Tasarımı konularını içermekte ve altı farklı ECG sinyalini ölçmek için kullanılabilmektedir.
Yapılabilecek Deneyler:
Yüksek geçirgen Filtre(HPF) karakteristiğinin ölçümü,
Anfi karakteristiğinin ölçümü,
Alçak geçirgen Fitrenin (LPF) ölçüm karakteristiği,
Band geçirmeyen Fitrenin (BRF) ölçüm karakteristiği,
ECG simülatörü kullanılarak ECG ölçümü,
Osiloskop kullanarak İnsan ECG ölçümü,
Yazılımı kullanarak İnsan ECG ölçümü.
ES05.07 Op-Amp 1 (İşlemsel Yükselteç) Deney Modülü
Sistem yapısı:
İşlemsel Yükselteçlerin yapısı, eviren ve evirmeyen yükselteç türleri, toplayıcı ve fark yükselteç yapıları ile karşılaştırıcıların biyomedikal uygulamalarında nasıl kullanılabileceğinin öğrenilmesi amaçlanmaktadır.
Yapılabilecek Deneyler:
741 İşlemsel Yükselteç Entegresi Deneyi,
Geri Besleme Döngüsü (Feedback-Loop) Deneyi,
Evirici İşlemsel Yükselteç Deneyi,
Evirmesiz İşlemsel Yükselteç Deneyi,
Toplayıcı İşlemsel Yükselteç Deneyi,
Fark Yükselteci Deneyi,
İşlemsel Yükseltecin Karşılaştırıcı Deneyi.
ES05.08 Filtreler Deney Modülü
Sistem yapısı:
Biyomedikal devrelerde kullanılan filtrelerin türleri, yapıları, çalışma biçimlerini içeren uygulamaların yapılarak istenilen sinyallerin elde edilmesi ve gürültülerden arındırılması amaçlanmaktadır.
Yapılabilecek Deneyler:
Alçak Geçirgen Filtre Deneyi,
Yüksek Geçirgen Filtre Deneyi,
Alçak Geçirgen Filtrede Hata Deneyi,
Yüksek Geçirgen Filtrede Hata Deneyi,
LC Devresi Deneyi,
İki T Elemanlı Filtre Deneyi,
Yük ve İşlemsel Yükselteçli Devrede Filtre Deneyi,
İşlemsel Yükselteç İle Filtre Deneyi,
Zayıflatma (attenuation) Deneyi,
Birleşik Filtreler Deneyi,
Yüksek ve Alçak Geçiren Ardaşık Filtreler Deneyi,
Paralel Filtre Deneyi.
ES05.19 Op-Amp 2 (İşlemsel Yükselteç) Deney Modülü
Sistem yapısı:
İleri düzey işlemsel yükselteç uygulamalarının biyomedikal uygulamalarında kullanımının öğrenilmesi amaçlanmaktadır.
Yapılabilecek Deneyler:
Op. Amp’ın Gerilim İzleyici Olarak Kullanılması Deneyi,
Op. Amp’ın İntegral Alıcı Olarak Kullanılması Deneyi,
Op. Amp ‘ın Türev Alıcı Olarak Kullanılması Deneyi,
Op. Amp ‘ın Zamanlayıcı (Timer) Olarak Kullanılması Deneyi,
Op. Amp ‘ın Yarım Dalga Doğrultucu Olarak Kullanılması Deneyi,
Op. Amp ‘ın Tam Dalga Doğrultucu Olarak Kullanılması Deneyi,
Op. Amp ‘ın Yüksek Geçirgen Filtre Olarak Kullanılması Deneyi,
Op. Amp ‘ın Bisable (Kararlı) Multivibratör SR-Flip-Flop Olarak Kullanılması Deneyi,
Op. Amp ‘ın Gerilim/Akım Dönüştürücü Olarak Kullanılması Deneyi.
Biyomedikal Pratikleri Eğitim Seti ile verilen aksesuarlar:
5 iletkenli elektrot kablosu, Kızılötesi fotokuplör sensör, Sıcaklık sensör tutucusu, Strain gauge bağlantısı,
Dambıl (5kg), Mekanik sphygmomanometer (Stetoskop-tüp bağlayıcı-Y tüp ve el işletmeli pompa dahil),
Vücut yüzey elektrotları (100 adet), Alkol hazırlama bezleri (100 adet), Uç tutucular (4 adet), Elektrot uçları (5 adet), EEG elektrot (3 adet), Bilek tipi kelepçe, DB9 kablosu, BNC kablo, USB kablosu, Bağlantı iletkeni (30 cm-6 adet), Köprü ucu (10mm), Kesici, Test terminali, Kurulum ve Deney Kitabı, Yazılım CD
Opsiyonel Aksesuarlar:
ECG simülatörü, EEG simülatörü, Civa kolonlu sphygmomanometer, Elektrik iletkenlik jeli, Alkol hazırlama bezi, Yüzey elektrotları, Elastik uç bağlayıcı, Sıcaklık sensör tutucu, Medikal bant.
COK-003 Enerji Üniteli Laboratuvar Masası
Teknik Özellikler:
Taşıyıcı kısımları İsteğe bağlı 40 x 40mm Alüminyum eloksallı profillerle tasarlanmıştır. Metal ayaklı olarak üretilebilinir.
Masa ayakları zemin düzeyine göre ayarlanabilir yapıdadır.
Masa üst kısmında içe eğimli 2x36W floresanlı reflektörlü aydınlatma sistemi bulunur.
Masa üst kısmında test cihazlarının konulabileceği içe eğimli, yüksekliği kanallı profil üstünde ayarlanabilir raf bulunur.
Masanın toplam yüksekliği 185cm, masa tabla boyutları 133 x 65cm dir.
Alüminyum profillerinin masa tabla üzerinde; iki profil arası enerji kanal profili bulunur ve on/off anahtarlı toplam 5 topraklı priz monte edilmiştir.
