1801 Otomotiv Enerjisi Eğitim Seti
Eğitim Seti farklı pil tiplerinin özellikleri analiz edilebilir.
Öğrencilerin farklı uygulama alanları hakkında daha fazla bilgi edinmelerine yardımcı olmaktadır.
Eğitim seti, kurşun, NiMH veya Lityum Polimer (LiPo) gibi farklı pil teknolojilerinin yanı sıra bir PEM yakıt hücresiyle iç direncin doğru belirlenmesi için dört-terminal algılama mümkündür.
Yapılabilecek Deneyler:
- Basit bir devre kurulumu
- Ohm kanunu
- Omik dirençlerin seri bağlantısı
- Omik dirençlerin paralel bağlantısı
- Bir motorun marş ve rölanti davranışı
- Nominal gerilim ve gerilim kaynaklarının kapasitesi
- Dört-terminal algılama
- Gerilim kaynaklarının iç direnci
- Gerilim kaynaklarının seri bağlantısı
- Bir akü modülünün kapasitansı
- Akü modüllerinin enerji yoğunluğu
- Bir pil modülünün Ri verimliliği
- Bir pil modülünün toplam verimliliği
- Lityum-polimer hücrenin sıcaklığa bağlı davranışı
- Bir kapasitörün şarj işlemi
- Bir kapasitörün deşarj işlemi
- Tek NiMH pil modülünün I-V özellikleri
- NiZn pil modülünün I-V özellikleri
- LiFePo pil modülünün I-V özellikleri
- Akü ana modülünün I-V özellikleri
- Lityum-polimer akü modülünün I-V özellikleri
- Üçlü NiMH pil modülünün I-V özellikleri
- NiMH pilin şarj işlemi
- NiZn pilin şarj işlemi
- LiFePo pilin şarj işlemi
- Kurşun akünün şarj işlemi
- Lityum-polimer bataryanın şarj işlemi
- Bir akü modülünün boşaltma işlemi
- Tersinir hidrojen yakıt hücresinde hidrojen üretimi
- Elektrolizörün karakteristik eğrisi
- Bir yakıt hücresinin hidrojen tüketimi
- Yakıt hücresinin karakteristik eğrisi
- Hidrojen yakıt hücresinin etkinliği
- Elektrikli otomobilin birkaç akü modülü ile çalıştırılması
- Elektrikli otomobilin geri dönüşümlü yakıt hücresiyle çalıştırılması

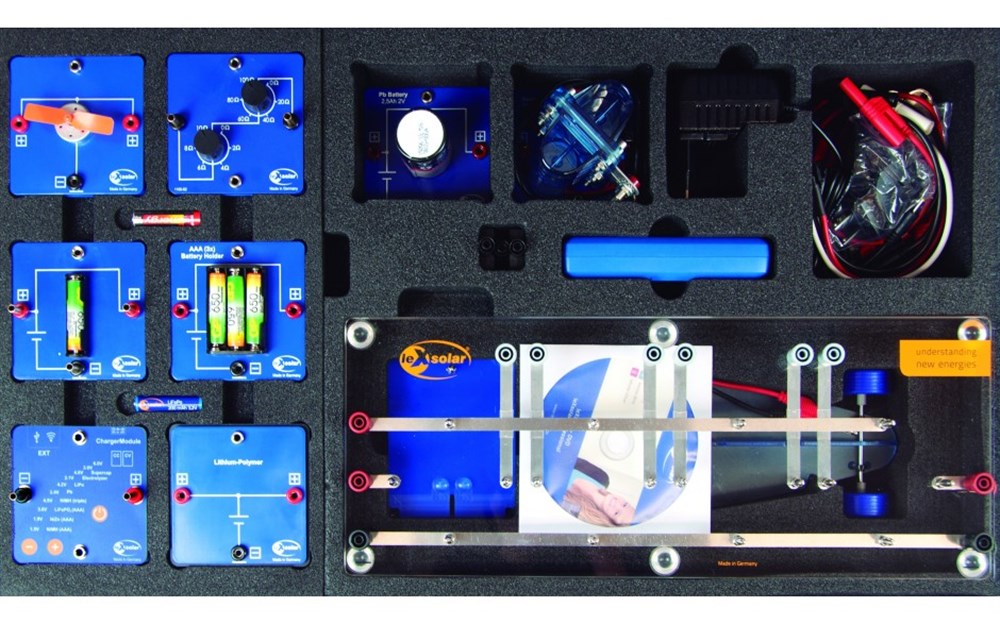

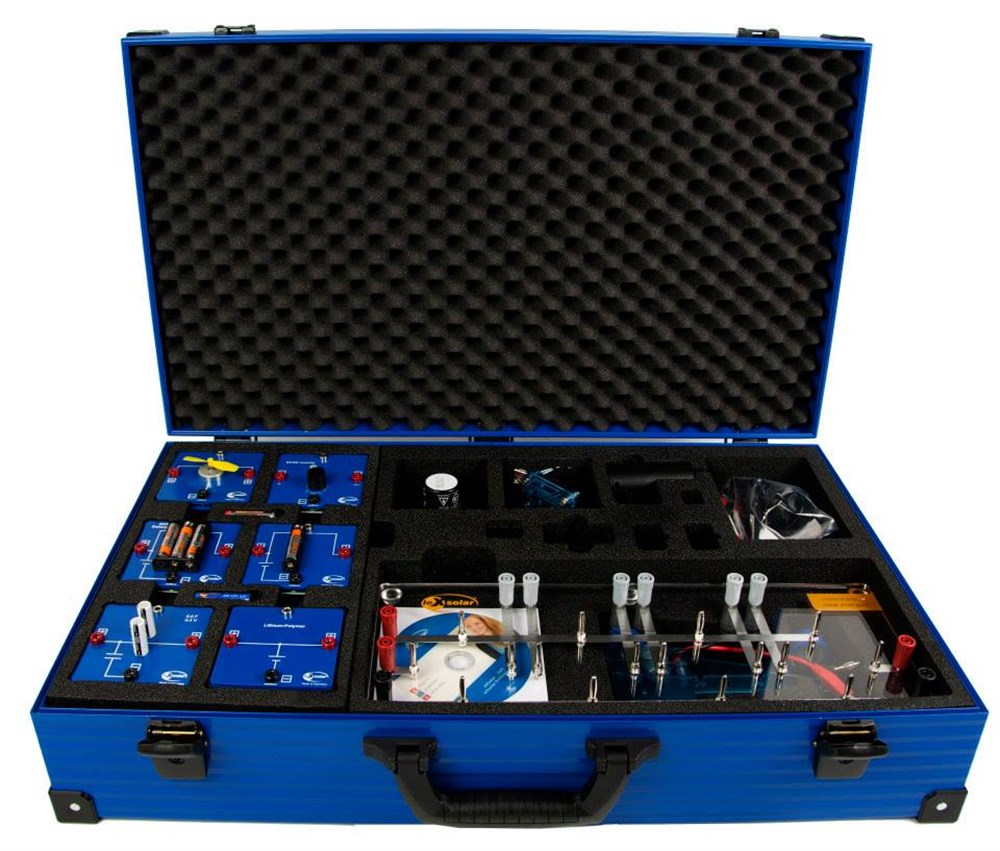

Eğitim Seti ile beraber verilen ürünler:
- 1 adet Motor modülü
- 1 adet Akü modülü
- 1 adet Kondansatör modülü
- 1 adet Ana ünite
- 1 adet Direnç modülü (üçlü)
- 1 adet Direnç fişi elemanı 1 Ohm
- 1 adet Direnç fişi elemanı 100 Ohm
- 3 adet Direnç fişi elemanı 10 Ohm
- 1 adet Direnç fişi elemanı 33 Ohm
- 1 adet Lityum-polimer (LiPo) pil modülü
- 1 adet Akü modülü tutucusu 1xAAA
- 1 adet Akü adaptör kablosu
- 1 adet Yakıt hücresi tutucu
- 1 adet Kurşun (Pb) pil modülü
- 1 adet Elektrikli model araba
- 1 adet LiFePo pil AAA
- 1 adet Şarj Cihazı Modülü
- 1 adet AV Modülü
- 1 adet Potansiyometre modülü 110 Ohm
- 1 adet Damıtılmış su (100 ml)
- 1 adet Pervane
- 1 adet Güvenlik testi kurşun, 50cm, kırmızı
- 1 adet Güvenlik testi kurşun, 50cm, siyah
- 1 adet Güvenlik testi kablosu, 25cm, kırmızı
- 1 adet Güvenlik testi kablosu, 25cm, siyah
- 1 adet NiZn-pil AAA
- 3 adet Orta soketli emniyet kısa devre fişi
- 1 adet Dijital multimetre
- 1 adet Yakıt hücresi
- 1 adet Alüminyum kasa
- 1 adet NiMH pil AAA
- 1 adet Deney seti diyagramı
- 1 adet Deney kitabı
İlgili ürünler
1905 Hidroelektrik Enerjisi Eğitim Seti
1607 Rüzgar Enerjisi ve Güneş Hücresi Eğitim Seti
- Fotovoltaik
- Rüzgar Enerjisi
- Yakıt Hücresi ve Elektrolizer
- Depolama Teknolojileri
ES05GK13 Sensör Uygulamaları Eğitim Seti
DC Gerilimler: | : | Kısa Devre Korumalı Ayarlı 1A : 0..+12V, 0..-12V, LED Göstergeli Tüm çıkışları 2mm bağlantıya uygun. Kısa Devre Korumalı Simetrik Sabit 1A: +12V , -12 , +5V , -5V LED Göstergeli Tüm çıkışları 2mm bağlantıya uygun. |
Teknik Özellikler | : | TTL Sinyal Üreteci: 10Hz, 100Hz, 1KHz, 100KHz, 1MHz. Dijital Göstergeler: 1 adet DC Dijital Voltmetre 1 adet DC Ampermetre 2mm bağlantı girişli 2 adet 12V flemanlı lamba 1 adet Buzzer 1 adet Hoparlör 1 ad Deney Modülleri Bağlantısı : D-SUB konektör Frekans sayıcı ( İleri-Geri-Reset) Frekans Metre |
Şebeke Bağlantısı: | : | 220V AC. / 50 Hz., Panel üzeri Sigorta. 1Adet, Topraklı bağlantı fişi bulunmalıdır. |
Enerji Şalteri: | : | Işıklı on/off anahtarlı |
COK-01050YE Yenilenebilir Enerji Eğitim Seti (VR)
A. GÜNEŞ ENERJİSİ DENEY SETİ İÇERİĞİ | |
Ana ünite; | |
İlgili deney seti birimleri için taşıyıcı gövdeden oluşur. | |
1300x700x20 (mm) ölçülerinde laboratuvar şartlarına uygun masa tablası bulunur. | |
Her iki tarafında 4 farklı renkte kablonun takılabileceği 4 oluklu ve 20 kablo taşıyabilecek kablo taşıyıcıları bulunur. Bu taşıyıcılar ana gövde üzerinde yukarı-aşağı hareket ettirilebilir. | |
Ana ünitede birimlerin yerleşebileceği 4 adet alüminyum taşıma kanalları bulunur. | |
Ana ünite tekerlekli, kilitlenebilir yapıdadır. | |
İzoleli Bağlantı kablosu özellikleri aşağıdaki gibidir; | |
Kablo kesiti 4 mm dir. | |
Kablonun her iki ucu tam izoleli fişlidir. | |
50 cm ve 5 farklı renkte 15 adet kablo verilir. | |
100 cm ve 5 farklı renkte 15 adet kablo verilir. | |
Enerji Dağıtım biriminin özellikleri aşağıdaki gibidir; | |
4 adet IEC soket bulunur. | |
2 adet topraklı priz bulunur. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Bilgisayar Arayüz biriminin özellikleri aşağıdaki gibidir; | |
IEC fişli, sigortalı ve lambalı besleme gerilimi girişi bulunur. | |
2 adet bağımsız analog sinyal çıkışı (0-5V) bulunur. | |
1 adet USB terminali bulunur. | |
2 adet RS 485 portu bulunur. | |
1 adet RS 232 portu bulunur. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Bilgisayar Arayüz biriminin özellikleri aşağıdaki gibidir; | |
Alüminyum gövdeden imal edilmiş, 700mm yüksekliğinde kilitlenebilir, tekerlekli bir platforma sahiptir. | |
2 adet, her biri 10W polikristal panele sahiptir. Panel bağlantı terminalleri 4 mm izoleli soket bulunur. | |
Yılın farklı mevsimleri, bulunulan coğrafi konum ve gün içi güneş pozisyonunun ayarlanması olmak üzere 3 ayrı ayar özelliğine sahiptir.Her bir ayar noktasında ayar değerini gösteren bir skalası bulunur. | |
Güneşi simüle eden bir adet halojen projektöre sahiptir. | |
Projektör, halojen lambalardan oluşmakta ve toplam güç 290 W. | |
Projektörde, kullanıcıların dokunmadan kaynaklı yanma ve yaralanma durumlarına karşı önlem mekanizması bulunur. | |
4 mm izoleli soketlerle bağlantısı yapılan besleme gerilimi: 230 V. | |
Halojen Lamba ışık şiddeti ayar birimi özellikleri aşağıdaki gibidir; | |
Çalışma gerilimi: 220, 50 Hz. | |
Çalışma sıcaklığı: -20 / 45 °C | |
Kapaklı, topraklama özellikli prizi bulunur. | |
PC ve manuel ayar seçenekleri bulunur. | |
Manuel kontrol için analog giriş konnektörü bulunur. | |
Manuel ışık şiddeti ayarı yapabilir. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
IEC Konnektörlü lambalı ve sigortalı besleme gerilimi bulunur. | |
Solar Şarj Kontrol birimi özellikleri aşağıdaki gibidir; | |
Şarj kontrol birimi, üzerindeki LCD ekran üzerinden çeşitli parametreleri görüntüleyen, şarj seviyesini kontrol eden ve aşırı şarjı engelleyen yapıdadır. | |
Giriş gerilimi: 12/24 V otomatik anahtarlamalı. | |
Şarj / deşarj akımı: 10 A | |
Solar üreteç, batarya ve DC yük için bağlantı terminalleri bulunur. | |
Bağlantılar 4mm izoleli soketlerle yapılır. | |
Akümülatör birimi özellikleri aşağıdaki gibidir; | |
Şebekeye bağlı olmayan sistemlerde enerji depolamasını sağlayacak özelliktedir. | |
Bakımsız tiptir. | |
Gerilim: 12 V. | |
Kapasite: 7 Ah | |
Şarj edilebilir özelliktedir. | |
Aşırı akım koruma bulunur. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Off-grid inverter özellikleri aşağıdaki gibidir; | |
Şebekeye bağlı olmayan sistemlerde DC gerilimin AC gerilime dönüşümünü sağlanır. | |
Giriş gerilimi 12 V ve çıkış gerilimi 220 V olmalıdır. Endüstriyel tiptedir. | |
Açma/kapama anahtarı bulunur. | |
Çalışma durumunu gösteren LED bulunur. | |
Çıkış gerilimi: sinüsoidal 220V +/- 10% | |
Güç: 300 VA, 1100VA. | |
Aşırı sıcaklık ve yük koruma özelliği bulunur. | |
Kısa devre koruma özelliği bulunur. | |
Ters bağlantı koruması bulunur. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
AC/DC ölçüm birimi özellikleri aşağıdaki gibidir; | |
Bir adet ampermetre ve bir adet voltmetreden oluşur. | |
Ampermetre 0-2 amper ölçü sahasına sahiptir. | |
Voltmetre 50 ve 500 volt kademelerinde AC ve DC ölçüm yapabilir. | |
Ölçüm doğruluğu %2 | |
Çalışma gerilimi 230V, 50Hz. | |
RS 485 portu veya uygun bir port üzerinden eğitim seti yazılımı ile iletişim kurmaktadır. | |
IEC Konnektörlü lambalı ve sigortalı besleme gerilimi bulunur. | |
Bağlantılar 4mm izoleli soketlerle yapılır. | |
AC/DC ölçüm birimi özellikleri aşağıdaki gibidir; | |
Çalışma gerilimi: 220V. | |
Lamba: Bir adet enerji tasarruflu lamba ve LED Lamba bulunur. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Lamba birimi özellikleri aşağıdaki gibidir; | |
Lamba birimi LED ve halojen lambanın çalışması ve aradaki farkın incelenmesine uygun yapıdadır.Birimin teknik özellikleri aşağıdaki gibidir: | |
Halojen lamba: 20 W | |
LED lamba: 2W | |
Çalışma gerilimi: 12V | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Interaktif eğitim yazılımı özellikleri aşağıdaki gibidir; | |
Deneysel çalışma komutları aşamalı olarak verilir. | |
İnteraktif deney kurulumları bulunur. | |
Ölçülen değerler ve grafiklerin resim ya da sayısal veri olarak kaydedilebilinir. | |
Sanal ölçü aletlerine (akım-gerilim) sahiptir. | |
Solar panel aydınlatmasında kullanılan halojen spot aydınlatma ayarı, rüzgâr türbini hız ayarı gibi ayarlar yazılım üzerinden yapılabilir. | |
Kaydedilen verilerin yazıcı çıktısı alınabilir. | |
CD ve doküman verilir. | |
B. RÜZGAR ENERJİSİ DENEY SETİ İÇERİĞİ | |
Hareket edebilir ana ünite; | |
İlgili deney seti birimleri için taşıyıcı gövdeden oluşur. | |
1300x700x20 ölçülerinde laboratuvar şartlarına uygun masa tablası bulunur. | |
Her iki tarafında 4 farklı renkte kablonun takılabileceği 4 oluklu ve 20 kablo taşıyabilecek kablo taşıyıcıları bulunur. Bu taşıyıcılar ana gövde üzerinde yukarı-aşağı hareket ettirilebilir. | |
Ana ünitede birimlerin yerleşebileceği 4 adet alüminyum taşıma kanalları bulunur. | |
Ana ünite kilitlenebilir, tekerlekli yapıdadır. | |
İzoleli Bağlantı kablosu özellikleri aşağıdaki gibidir; | |
Kablo kesiti 4 mm dir. | |
Kablonun her iki ucu tam izoleli fişlidir. | |
50 cm ve 5 farklı renkte 15 adet kablo verilir. | |
100 cm ve 5 farklı renkte 15 adet kablo verilir. | |
Enerji Dağıtım birimi özellikleri aşağıdaki gibidir; | |
4 adet IEC soketlidir. | |
2 adet topraklı priz bulunur. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Bilgisayar Arayüz birimi özellikleri aşağıdaki gibidir; | |
IEC fişli, sigortalı ve lambalı besleme gerilimi girişi bulunur. | |
2 adet bağımsız analog sinyal çıkışı (0-5V) bulunur. | |
1 adet USB terminali bulunur. | |
2 adet RS 485 portu bulunur. | |
1 adet RS 232 portu bulunur. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Bilgisayar Arayüz birimi özellikleri aşağıdaki gibidir; | |
Güç: 180W tır. | |
Alüminyum gövdelidir. | |
Alüminyum direk ve tekerlekli ayaklı bir platform üzerindedir. | |
Sökülüp takılabilen150W gücünde bir DC motor ile tahrik edilebilir. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Rüzgâr Simülatör birimi özellikleri aşağıdaki gibidir; | |
IEC Konnektörlü lambalı ve sigortalı besleme gerilimi bulunur. | |
Manuel ve PC çalışma durumları için seçme anahtarı bulunur. | |
Manuel olarak rüzgâr türbinini tahrik eden DC motor devrini ayarlayabilir. | |
Bilgisayar üzerinden, set ile verilen yazılımla rüzgâr türbinini tahrik eden DC motor devrini ayarlayabilir. | |
Güç: 150W tır. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Rüzgar Türbini Şarj Kontrol birimi özellikleri aşağıdaki gibidir; | |
Akü anma gerilimi: 12 / 24 V. | |
Rüzgar türbini frenleme gerilimi: 15 / 30V | |
Soğutucu özellikli metal gövdesi bulunur. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Akümülatör birimi özellikleri aşağıdaki gibidir; | |
Şebekeye bağlı olmayan sistemlerde enerji depolamasını sağlayacak özelliktedir. | |
Bakımsız tiptir. | |
Gerilim: 12 V | |
Kapasite: 7 Ah | |
Şarj edilebilir özelliktedir. | |
Aşırı akım korumalıdır. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Off-grid inverter özellikleri aşağıdaki gibidir; | |
Şebekeye bağlı olmayan sistemlerde DC gerilimin AC gerilime dönüşümünü sağlar. | |
Giriş gerilimi 12 V ve çıkış gerilimi 220 V. Endüstriyel tiptedir. | |
Açma/kapama anahtarı bulunur. | |
Çalışma durumunu gösteren LED bulunur. | |
Çıkış gerilimi: sinüsoidal 220V +/- 10% | |
Güç: 300 VA, 1100VA | |
Aşırı sıcaklık ve yük koruma özelliği bulunur. | |
Kısa devre koruma özelliği bulunur. | |
Ters bağlantı koruması bulunur. | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Off-grid inverter özellikleri aşağıdaki gibidir; | |
Bir adet ampermetre ve bir adet voltmetreden oluşur. | |
Ampermetre 0-2 amper ölçü sahasına sahiptir. | |
Voltmetre 50 ve 500 volt kademelerinde AC ve DC ölçüm yapabilir. | |
Ölçüm doğruluğu %2 | |
Çalışma gerilimi 230V, 50Hz | |
RS 485 portu veya uygun bir port üzerinden eğitim seti yazılımı ile iletişim kurmaktadır. | |
IEC Konnektörlü lambalı ve sigortalı besleme gerilimlidir. | |
Bağlantılar 4mm izoleli soketlerle yapılır. | |
Lamba Birimi (220V) özellikleri aşağıdaki gibidir; | |
Çalışma gerilimi: 220V | |
Lamba: Bir adet enerji tasarruflu lamba ve LED Lamba | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
Lamba birimi özellikleri aşağıdaki gibidir; | |
Lamba birimi LED ve halojen lambanın çalışması ve aradaki farkın incelenmesine uygun yapıdadır.Birim teknik özellikleri aşağıdaki gibidir: | |
Halojen lamba: 20 W | |
LED lamba: 2W | |
Çalışma gerilimi: 12V | |
Bağlantı terminalleri: 4 mm izoleli soketlidir. | |
İnteraktif eğitim yazılımı özellikleri aşağıdaki gibidir; | |
Deneysel çalışma komutları aşamalı olarak verilir. | |
İnteraktif deney kurulumlarıdır, | |
Ölçülen değerler ve grafiklerin resim ya da sayısal veri olarak kaydedilebilmesi, | |
Sanal ölçü aletlerine (akım-gerilim) sahiptir, | |
Solar panel aydınlatmasında kullanılan halojen spot aydınlatma ayarı, rüzgâr türbini hız ayarı gibi ayarlar yazılım üzerinden yapılabilir. | |
Kaydedilen verilerin yazıcı çıktısı alınabilir. | |
CD ve doküman verilir. | |
C. GÜNEŞ ENERJİSİ DENEYLERİ | |
Fotovoltaik Panel Deneyleri | |
Fotovoltaik Panel Açık Devre Geriliminin Ölçülmesi | |
Fotovoltaik Panel Kısa Devre Akımının Ölçülmesi | |
Fotovoltaik Panelin Güneş Gün İçi Hareketine Bağlı Yüksüz Çıkış Geriliminin İncelenmesi | |
Fotovoltaik Panelin Güneş Gün İçi Hareketine Bağlı Yüklü Çıkış Geriliminin İncelenmesi | |
Fotovoltaik Panelin Mevsim Değişimine Bağlı Yüksüz Çıkış Geriliminin İncelenmesi | |
Fotovoltaik Panelin Mevsim Değişimine Bağlı Yüklü Çıkış Geriliminin İncelenmesi | |
Fotovoltaik Panellerin Seri Bağlantısının İncelenmesi | |
Fotovoltaik Panellerin Paralel Bağlantısının İncelenmesi | |
Fotovoltaik Panellerde Gölge Etkisinin İncelenmesi | |
Fotovoltaik Panellerde Bypass (Yangeçit) Diyotu Etkisinin İncelenmesi | |
Fotovoltaik Panellerde Blocking (Tıkaç) Diyotunun Etkisinin İncelenmesi | |
Fotovoltaik Sistem Deneyleri | |
Fotovoltaik Panelin Doğrudan Yüke Bağlanması | |
Off-Grid Inverterin Devreye Alınması (Yüksüz Çalışma) | |
Temel Fotovoltaik Sistemin Kurulması (DC Yük) | |
Temel Fotovoltaik Sistemin Kurulması (AC Yük) | |
OFF_GRID Inverterden Alınan Enerjinin Ölçülmesi | |
OFF_GRID Inverter Çıkış Gücünün ve Veriminin Ölçülmesi | |
D. RÜZGAR ENERJİSİ DENEYLERİ | |
Rüzgâr Hızı ile Rüzgâr Türbini Çıkış Gerilimi İlişkisinin İncelenmesi(Türbinin Yüksüz Çalışması) | |
Rüzgâr Hızı ile Rüzgâr Türbini Çıkış Gerilimi İlişkisinin İncelenmesi(Türbinin Yüklü Çalışması) | |
Rüzgâr Türbini Çıkış Geriliminin İncelenmesi | |
Rüzgâr Enerjisi Sisteminin İncelenmesi | |
-
- Rüzgar türbini
- Güneş paneli
- İnverter
- Regülatör
- Türbin hız ayar modülü
- Halojen lamba ışık şiddeti ayar modülü
- Halojen lamba
- Siren
- Tasarruflu lamba
- Dimmer ile ayarlanabilen lamba
- Akü
- Anlık akım ve volt değerlerini gösteren ekranlar
-
- 1 adet VR tabanlı Yenilenebilir Enerji deney seti yazılımı,
- 1 adet Oculus Quest Sanal Gerçeklik Gözlüğü bulunmaktadır.
COK-0240 Otomotiv Elektrik Sistemi Eğitim Seti
Eğitim Seti gerçek bir otomobildeki elektrik tesisatını incelemeye, oluşturulacak arızaları gözlemlemeye uygun yapıdadır.
Otomotiv Elektrik Sistemi Eğitim Seti aşağıdaki teknik özelliklere sahiptir:
Araç Elektrik donanımı teknik çalışması ve fonksiyonlarını uygulamalı olarak eğitimini sağlamaya uygundur
Kullanılan malzeme araç endüstriyel ürünlerinden tasarlanmıştır. Ateşleme sistemi Simülasyonu ( çalışan motoru temsil) amaçlı elektrik motoru kullanılmıştır.
Eğitim seti aşağıdaki ürün gruplarına sahiptir
Deney Masası: 170 cm en x 80 cm genişlikte tablaya sahip Masa ayakları 40x40mm 2mm kalınlık metal profilli sağlam yapıdadır. Metal aksam elektrostatik boya ile boyanmış ve taban kısımları plastik ayaklara sahiptir. Masa konsülü üzerine yerleştirilebilen 40x40mm sigma alüminyum profilden üretilmiş ve modüllerin üzerine takılarak kullanılmasına uygun tasarımda çerçeveye sahiptir.
Konsül: Masa tablası ile ayni renk ve eninde ahşap, genişliği 40cm’dir.Konsül arka kapağı menteşeli, kilitlidir. Konsül ön paneli kompakt malzemeden yapılmış tüm yazılar zamanla silinmemesi için kazıma metodu ile yapılmıştır. Konsül ön panelleri modüler yapıdadır. Konsülde aşağıdaki 4 modül bulunur:
-Kaçak akım koruma rölesi , acil durum butonu ve W otomat sigorta modülü,
-Marş lambası uyarı Modülü
- 1 adet Dijital Voltmetre ve Ampermetre Modülü
- AC ayarlı güç kaynağı 1kW 0-220V 50Hz. , Reset butonu. Modülü
Şarj dinamosu sistemi: Alüminyum 40x40mm sigma profil ray üzerine kurulmuş, masa üstü kullanıma uygun yapıdadır. Hareket eden mekanik aksam şeffaf malzeme ile kapatılmıştır. Tahrik amaçlı 1kW 3000 devirli tek faz (220V 50Hz) kullanılmalı kaplin ile şarj dinamosuna bağlanır. Şarj dinamosu sistemi konjektöre sahip ve şarj durumu lambası için bağlantıya sahiptir. Set üzerindeki 0-220V 50Hz AC ayarlı kaynak üzerinden devir sayısı değiştirilebilir.
Deney Modülleri : Araç elektrik sisteminde kullanılan ve gerçek araç parçaları ile tasarlanmış modüllerdir. Bağlantıların yapılabilmesi için modüller üzerinde çift izoleli soketler bulunur. Set ile birlikte verilen bağlantı kabloları uçlarında da bu soketlere uygun emniyetli tip fişler bulunur. Modüller üzerinde gerekli şema ve yazılar bulunur, bu yazılar silinmemek üzere kazıma metodu ile yapılmıştır. Modül seti aşağıda belirtilen ürünlere sahiptir:
- Sol far, sol arka ve sinyal lambaları Modülü
-Sağ far , sağ arka ve sinyal lambaları Modülü
- Bobin Modülü
- 4’lü buji Modülü
Bu modülde bujiler metal kasa içindedir ve ateşlemenin gözle görünebilmesi için ön kısmı şeffaf kırılmaz malzeme ile kapatılmıştır. Modül 1 set buji kablo setine sahiptir.
- Distribütör Modülü
Modül üzerinde tevzi makaralı ve distribütör kapağı bulunan, tahrik amaçlı mekanik olarak distribütör miline bağlı bir elektrik motoru kullanılmıştır. Motor hızı ayarlanabilir özelliktedir.
- Silecek Modülü
12V DC motorlu araç sileceği bulunur. Silecek motoru çalıştığında hareket izlenebilir. Bağlantıları panel üzerine çıkartılmıştır.3 hız devri ayrı ayrı seçilebilir.
- Fren Modülü
Pedal tiptir. Basıldığında fren ışıklarının yanması deneyi için kontak uçlarının panel üzerine taşınmıştır.
- Flâşör - Korna Modülü
Bu modülde hoparlör yerine simülasyon amaçlı Buzzer bulunur. Flaşör bağlantıları yine panel üzerine bağlantıları bulunur.
- Kontak anahtarı Modülü
2 kademedir. Sisteme gerilim verilmesini sağlar.
- Sinyal kolu, Silecek kolu, Korna Modülü
Araçlarda direksiyon altında bulunan kumanda ünitesinin bulunacağı modülü bulunur Silecek hız seviyesi seçimi, sinyal sol-sağ seçimleri araçlarda olduğu gibi çalışabilir. Bağlantılar bağlantı kabloları ile yapılmak üzere paneller üzerinde belirtilmiş olarak uygun soketler halinde tasarlanmıştır.
Sete dahil verilen aksesuarlar: 12V 45A bakımsız akü. Akü bağlantı kablosu: Bir uçları mandal tip diğer ucu 4mm sokete uygun fişlidir. Bağlantı Kablo Seti: Deneylerin yapılması için 2,5mm kesitli, uçları çift izoleli korumalı fişleri bulunan kablo seti. Çeşitli renk ve boyda olmak üzere yeterli sayıda verilir.Kabloların kesiti 2,5 mm2 dir. Kablolar ve soketler 1000V AC 25 A gerilime uygundur. Tüm modüller 4 mm kompakt laminant üzerine yerleştirilmiş ve modül üzerinde her elemanın sembolü çizilmiştir. Eğitim setinde kullanılan modüllerin tamamında ve Güç Masası ile deneylerde kullanılacak tüm motor, transformatör, gibi parçalarda 4mm sonsuz geçmeli özel yaylı ve çarpılmaya karşı korumalı bağlantı kabloları kullanılabilinir. Tüm cihaz ve teçhizat üzerinde, giriş ve çıkış bağlantılarında da bu kablolara uygun çift izoleli soketler bulunur.
