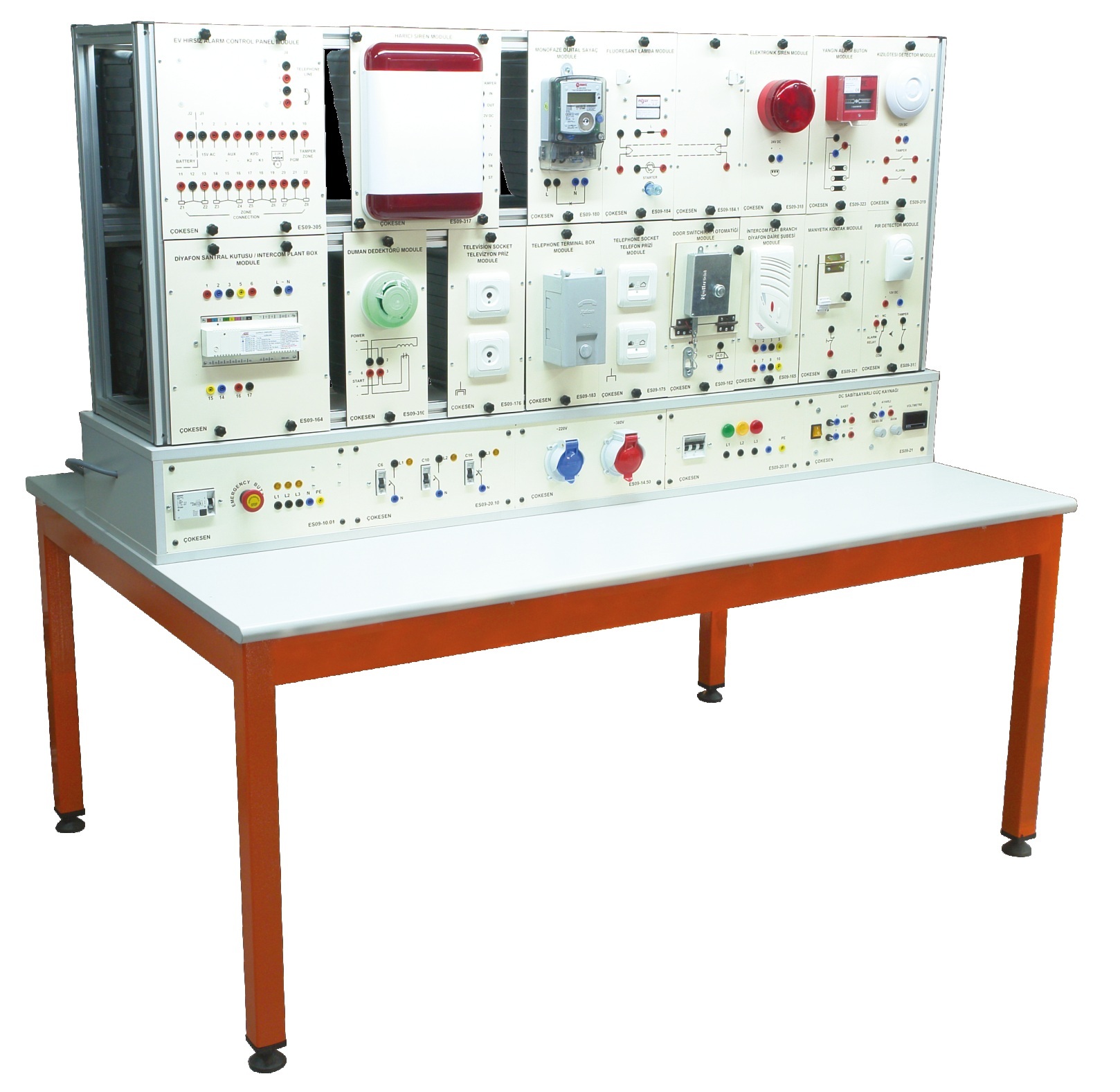

COK-002 Enerji Üniteli Laboratuvar Masası
Enerji Ünitesi üzerinde DC Güç Kaynağı: 2 x 0-30 V 0-5A Akım Kontrollü, 2 adet Gerilim, 2 adet akım ölçü aleti, seri ve paralel bağlama özelliği bulunur ve Kısa devre korumalıdır.
Enerji Ünitesi üzerinde Frekans Jeneratörü 0-200kHz, Sinüs, Üçgen, Kare çıkış. 6 kademe Frekans Seçme Özellikli, DC OFF/SET ayarı +/- 4V, Çıkış 50 Ohm,600 Ohm veya AC, Çıkış Zayıflatma -20dB, -40dB, -60dB AC 12V – 0 – 12V Çıkışlar DC – 12 ve +12 V Sabit Simetrik, Ayarlı 1A. 0.. – 12V, 0.. +12V, + 5V ve – 5V 1 A kısa devre korumalı Güç Kaynağı çıkışlar LED göstergelidir.
Enerji Ünitesi üzerinde 3 adet 12V flemanlı lamba modülü bulunur.
Enerji Ünitesi üzerinde AC 220V 50Hz topraklı monofaze 3’lü prizler, AC 380V Trifaze pirizler 2 adet bulunur.
Enerji Ünitesi 220V 50Hz çıkışın deneylerde kullanılması için çarpılmaya karşı korumalı kablolara uygun Fiş çıkışları (2 adet faz ve nötr) sette bulunur.
Acil durdurma butonu, Kaçak akım rölesi, Sigortalar sete entegre edilmiştir.
Çalışma durumunu gösteren her Faz için Pilot Lambaları bulunur.
Masa, laboratuvar şartlarında kullanıma uygun, sağlam ve dayanıklıdır.
Masa ayaklı tabla ve üst konsülünden oluşur. Konsül kullanım kolaylığı sağlaması için eğimli ergonomik yapıdadır.
Masa tablası üzerine Eğitim Setleri konularak çalışmaya müsaittir.
Açılma ve kabarmaya karşı, Laminant tablanın ön kısmı kavisli olarak masa altına döndürülmüştür. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC’dir.
Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilir.
Laboratuvar Masası Laminat (Açık Gri) metal aksam elektrostatik boyadan imal edilmiştir.
Deneylerin kolay yapılması için talebelerin çalıştığı tarafta masa kısmı bulunur.Talebelerin kolayca yetişebilecekleri yüksekliğe göre tasarlanmıştır.
Laboratuvar Masası üzerinde yer alan Yazı ve Sembollerin zaman içinde silinmemesi için 1 mm içeri girecek şekilde CNC ile işlenmiştir.
