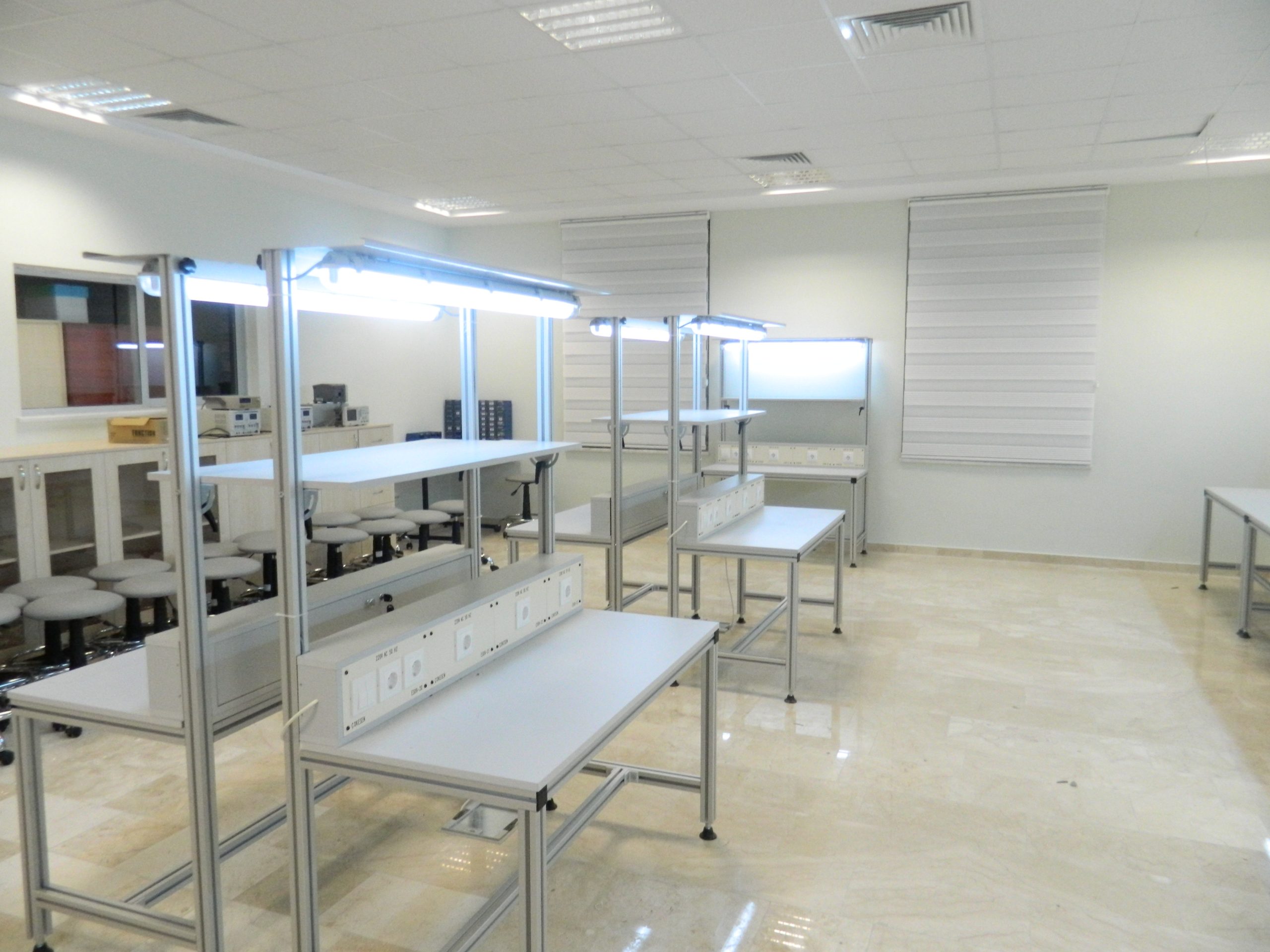

COK-003 Enerji Üniteli Laboratuvar Masası
Teknik Özellikler:
Taşıyıcı kısımları İsteğe bağlı 40 x 40mm Alüminyum eloksallı profillerle tasarlanmıştır. Metal ayaklı olarak üretilebilinir.
Masa ayakları zemin düzeyine göre ayarlanabilir yapıdadır.
Masa üst kısmında içe eğimli 2x36W floresanlı reflektörlü aydınlatma sistemi bulunur.
Masa üst kısmında test cihazlarının konulabileceği içe eğimli, yüksekliği kanallı profil üstünde ayarlanabilir raf bulunur.
Masanın toplam yüksekliği 185cm, masa tabla boyutları 133 x 65cm dir.
Alüminyum profillerinin masa tabla üzerinde; iki profil arası enerji kanal profili bulunur ve on/off anahtarlı toplam 5 topraklı priz monte edilmiştir.
Related products
1504 Enerji Tüketimi Eğitim Seti
ESave Ready-to-go sayesinde enerji hakkındaki tartışmalar daha somut hale geliyor. Yaklaşım bütünseldir:
Öğrenciler öncelikle küresel enerji tüketimi gibi konulara odaklanırlar,
özel hanelerde iklim değişikliği veya enerji tüketimi. Öğrenciler ellerindeki soruya göre probleme dayalı ölçümler yapacak; örneğin oda sıcaklığı veya iklim, su ve enerji tüketimi vb. gibi şeyler. Amaç, iyileştirme ve tasarruf potansiyellerini belirleme yeteneğini geliştirmektir.
Yapılabilecek Deneyler:
Enerjiyi Anlamak
• Birincil ve ikincil enerji, kaynaklar ve rezervler
• Birimler ve dönüşümler, anahtar boyutları
• Elektrik üretimi, enerji santrallerinin karşılaştırılması
• Dünya çapında enerji tüketimi
• İklim değişikliği ve CO2
• Neden enerji tasarrufu yapmalısınız?
• Enerjiye nerede ihtiyacımız var?
Isıtma
• Okulunuz hakkında daha fazla bilgi edinin – Hangi enerji kaynakları kullanılıyor? Konumları ve maliyetleri nelerdir?
• Sınıftaki sıcaklık
• Binaların ısı kaybı
• Hava kalitesi
• Isıtma ve havalandırma: doğru davranış
• Nem
Su
• Okulunuz hakkında daha fazla bilgi edinin – İçme suyu nereden geliyor? Kullanılmış su nereye gidiyor? Yıllık tüketim ve maliyetler vb. nelerdir?
• Sıcak su hazırlama
• Su nerede tüketilir: doğru davranış Elektrik Tüketimi
• Okulunuz hakkında daha fazla bilgi edinin – Hangi enerji tedarikçisi kullanılıyor? Yıllık tüketim ve maliyetler nelerdir?
Günlük hayatta elektrik enerjisi
Mutfakta elektrik enerjisi
Enerji tutkunu
Gizli kayıp: bekleme modu ve "kapalı" konum.
Işık
Sınıftaki ışık
Farklı ışık kaynaklarının karşılaştırılması
Farklı parlaklıkların araştırılması
Eğitim Setine dahil olan ürünler:
1x L2-06-221 TFA baz istasyonu
4x L2-06-222 TFA sıcaklık ve nem sensörü
1x L2-06-223 TFA CO2 ölçüm istasyonu, güç kaynağı ve SD kartla birlikte
1x L2-06-220 SD kart okuyucu
1x L2-06-034 Lüks ölçer
1x L2-06-035 Kızılötesi termometre 4970
1x L2-06-041 Akış ölçer
1x L3-01-230 Kasa ESave Rtg 2.0 1504
1x L3-01-229 Uç ESave Rtg 2.0 1504
11x L2-04-135 Pil AA, 1,5V, 2900mAh
2x L2-06-036 Enerji sayaçları
1x L3-03-329 Depolama planı 1504 ESave Kullanıma Hazır 2.0
1x L3-03-258 Bilgi sayfası ilk başlatma
COK-FS100 Forklift Simülatör
Temel sürüş, Yük ile sürüş, Keskin dönüş, Geniş yük ile sürüş, Kargo taşıma, Çatalları yönlendirme pratikleri, Raflar arasında mal taşıma alıştırması, İstifleme alıştırması, Tıra yükleme ve Tırdan boşaltma senaryoları uygulanabilinir.
Forklift Simülatör; Bilgisayar, Direksiyon, Pedallar, Kontrol ünitesi, Forklift koltuğu, Emniyet kemeri, Dokunmatik seçim ekranı, Simülasyon ekranı, Meta Quest 3 sanal gerçeklik gözlüğü, 2 eksenli hareketli sistem, Elektronik ve mekanik aksamlardan oluşmaktadır.
Teknik özellikleri:
Forklift Simülatör sanal gerçeklik gözlükleri ve ekranlar ile kullanılabilmektedir.
Lisanslı profesyonel simülasyon yazılımına sahiptir.
Sürüş analizi ve kayıt sistemi bulunur.
Simülatör, sürücünün performansını derecelendirebilir, puanlayabilir ve zayıf alanları tespit edebilir.
Hareket sırasında toplanan tüm veriler ölçüm ve değerlendirme amacıyla kullanılabilir ve simülasyon sonrasında değerlendirilmek üzere yönetici ekranlarında sunulabilir.
Sürücünün tüm verileri anında analiz edilebilir. Sürücünün yaptığı hatalar kayıt altına alınmakta ve analiz ekranlarında detaylı olarak incelenebilmektedir.
Kullanıcı bilgi girişi, araç seçimi, simülasyon seçimi, hava durumu seçimi, zaman seçimi kolaylıkla yapılabilir.
TV veya projektöre bağlantı için HDMI çıkışı bulunur.
Simülatör 220V 50Hz ile çalışmaktadır.
Simülasyon yüksek bir gerçekliğe sahiptir.
Girilen tüm veriler Php yazılım dili ile geliştirilen orta katman kullanılarak simülatörün MYSQL veri tabanı sistemini kullanan lokal veri tabanına kaydedilir.
Tüm veriler, kullanıcıların gerçek zamanlı değerlendirmesini takip etmek için bir tek platformda kaydedilebilmektedir.
Harici bir bilgisayara yüklenebilen öğretmen sistemi ile tüm veriler harici bilgisayardan incelenebilmektedir.
Video kaydı ile yapılan işlemlerin simülatör ekranından ve öğretmen sisteminden tekrar izlenebilmektedir.
Ürün ölçüleri: En:137 cm Boy:190 cm Yükseklik:200 cm
COK-SS100 Sürüş Simülatör
Aracın gerçek sürüş ve motor dinamiklerini simüle edebilen 2 eksenli hareketli platform bulunur.
Sanal gerçeklik içinde veya ekran ile sürüş özelliği, Profesyonel simülasyon yazılımı, Sürüş analiz ve kayıt sistemi, Sürüş sırasında toplanan tüm veriler, Ölçüm ve değerlendirme için kullanılabilmekte ve simülasyon sonrası değerlendirme için yönetici ekranlarında sunulmaktadır. 17 farklı senaryo bulunmaktadır. Simülasyonlar baştan sona kaydedilmekte ve tekrar izlenebilmektedir.
Senaryo Oluşturma Modülü
Kullanıcı bilgileri girişi, araç seçimi, simülasyon seçimi, hava durumu seçimi, zaman seçimi kolaylıkla yapılabilmektedir. Senaryo yönetimi özelliği (özellikle ani frenleme, gece ve yorgun sürüş, aracın virajda savrulması ve devrilmesi gibi senaryolar...) ve senaryo oluşturma modülü sayesinde farklı hava koşullarında sürüş ortamı ve sürüş kabiliyeti simülasyonları yapılabilmektedir.
Uykulu Sürüş Simülasyonu
Ekran genellikle kararır ve uykusuzluğu simüle etmek için geri gelir. Bu şekilde göz kapakları yarı açık ya da sık sık kapalı uyuyamayan bir kişinin durumu simüle edilmiş olur. Zaman zaman bu kesintiler (mikro uyku) uzun sürer ve sürücü böylesine akan bir trafikte araç kullanmak zorunda kalır.
Sarhoş Sürücü Simülasyonu
Sarhoşken araba kullanmak. Görüntü bulanık. Görüntüler iç içe geçer ve hayalet ışıklar vb. gösterilir. Bu da aracın kontrolünü zorlaştırır.
Takip Mesafesi Simülasyonu
Takip mesafesine uyulmaması. Takip mesafesi korunmazsa sürücünün önündeki araç ani fren yaparak kazaya neden olur.
Ambulans Simülasyonu
Geçiş hakkı olan araçlara yol önceliği vermemek. Yolun belirli bölümlerinde sürücünün geçiş kuralına uyup uymadığı, arkadan gelen ambulansa yol verip vermediği, sürücünün ambulansa yol verme süresi ve nasıl yol verdiği vb. durum kayıt altına alınır.
Emniyet Kemeri Simülasyonu
Emniyet kemeri kullanmamak. Emniyet kemeri takılı değilse yanlış yola girmiş bir araç önden yüksek hızla kullanıcının arabasına çarpar ve kullanıcı ön camdan fırlayacak şekilde simüle edilir.
Trafik Polisi Simülasyonu
Görev başındaki görevliler tarafından verilen uyarı ve işaretlere uyulmaması. Güzergah üzerinde bir trafik polisinin işaretlerine uyması beklenir
Yüksek Sesli Müzik Simülasyonu
Arabada yüksek sesle müzik dinlemek. Yolun bir bölümünde çok yüksek sesli bir müzik çalar ve aynı zamanda şarkının klibi de araç içi ekranda oynatılır. Bu dikkat dağınıklığının sürücünün sürüşünü nasıl etkilediği deneyimlenebilir.
Kör Nokta Simülasyonu
Kör nokta kontrolü olmadan şerit değiştirme. Araçla aynı hızda giden ve kör noktada hareket eden araç simüle edilir. Şerit değiştirme istendiğinde verilecek tepki kontrol edilir.
Ani Frenleme Simülasyonu
Ani ve gereksiz frenler yapmak. Ani ve gereksiz frenlemelerde arkadaki aracın çarpışması simüle edilir.
Dikkati Dağılmış Sürücü Simülasyonu
Yolcuların sürücüleri olumsuz etkileyecek tutum ve davranışlar sergilemeleri. Sürücünün yanında oturan sanal yolcu, sürücünün dikkatini dağıtacak hareketler yapar. Kullanıcının tepkisi ölçülür.
Lastik Patlama Simülasyonu
Sürüş sırasında lastik patlar. Seyir halindeyken aracın lastiği patlar ve sürücünün tepkisi ölçülür.
Fren Arızası Simülasyonu
Sürüş sırasında fren sisteminde arıza. Sürüş esnasında aracın fren sistemi arızalanır ve sürücünün tepkisi ölçülür.
Su Birikintisinde Kayma Simülasyonu
Yağmurlu havalarda Aqua Planing riski. Güzergah üzerinde bir alanda gölet bulunur. Araç bu su birikintisine girer girmez suda kızaklama sonucu lastikler dönmek yerine kaymaya başlar. Bu sayede su birikintilerinde kontrol kaybı simüle edilmiş olur.
Devrilme Simülasyonu
Köşelerde devrilme riski. Sürücü virajlara yüksek hızda girdiğinde araç takla atmaktadır.
Paralel ve L Park Simülasyonu
Sürücünün paralel ve L park etme becerisi ölçülmektedir.
Ürün ölçüleri: En:118 cm Boy:170 cm Yükseklik:155 cm

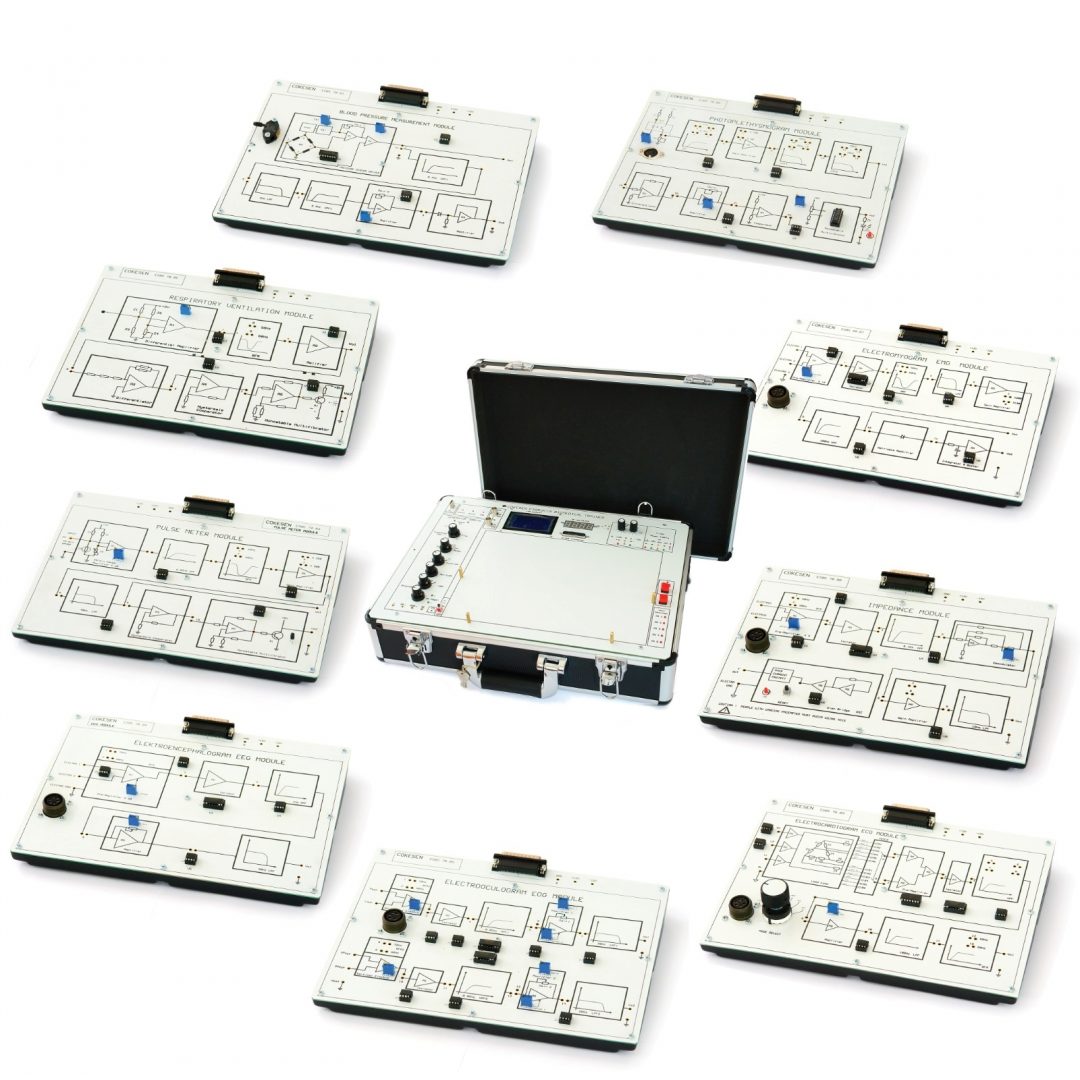

ES05GK19 Biyomedikal Pratikleri Eğitim Seti
Biyomedikal Pratikleri Eğitim Seti içerisinde bütünleşmiş donanım ve yazılımı sayesinde 2 kanal ve her bir kanal 60MHz Osiloskop özelliğine sahiptir. Ana set üzerinden ölçüm probu veya 2mm bağlantıları üzerinden ölçümler ve kayıt işlemleri yapılabilir. Veriler ve ölçümler kaydedilebilir. Sinyal değerleri ve şekilleri JPEG, Word veya resim dosyası olarak kayıt altına alınarak çıktı alınabilir.
Biyomedikal Pratikleri Eğitim Seti orta bölümünde Biyomedikal deney modülleri uygulama alanı bulunur.Bu alana yerleştirilen uygulama modülleri D-SUB soketi ile Ana cihaza bağlantıları yapılır.
D-SUB soketi: Modüllerin bağlantısı ve beslenmesi için kullanılan bu soket sayesinde Uygulama modülüne sadece modülde kullanılacak gerilimlerin ulaşması sağlanır. Bu şekilde Öğrencinin yanlış gerilim beslemesi mümkün olmaz. Uygulama modüllerinde de karşılığı olan 25 pin, D-SUB soket bulunur ve esnek yassı kablosu ve çift tarafındaki uygun soketleri sayesinde çok kolay bağlantı yapılması sağlanmıştır.
Biyomedikal Pratikleri Eğitim Seti Ana Ünite Teknik Özellikler:
Biyomedikal Pratikleri Eğitim Seti 220V 50 Hz şebeke gerilimi ile çalışmaktadır.
On/Off anahtarı ve kolay değişen tip sigortası bulunur.
Modül Seçim ve Reset Tuşları bulunur.
Sinyal Jeneratörü
0-200kHz. Sinüs-Üçgen-Kare- 0-100KHz Rampa sinyal verir.
6 kademe Frekans seçim komütatörü ve ince ayar potansiyometresi bulunur.
DC seviye(DC-Off Set) (+/- 4V arası ) ayarlanabilir. Yukarı veya aşağı durum uyarı LED göstergelidir.
Zayıflatma olarak: 0, -20dB, -40dB, -60dB döner tip komütatör ile seçmelidir.
Empedans değerine göre çıkışları: 0 (AC) , 50 ohm, 600 ohm.
Sweep -in girişi bulunur.
Tüm bağlantı noktaları 2mm altın kaplamalıdır.
Sinyal jeneratörü cihaz çalıştırıldığında LED göstergesi sayesinde çalışmakta olduğu görülmektedir.
Dijital DC Voltmetre
Voltmetre bağlantıları 2mm fişlere uygun soketlidir.
Ölçüm Aralığı 0 – 99,9V.
DC Güç Kaynağı
Simetrik ve Ayarlı: 0... +12 V 1A. DC ve 0... - 12V DC 1 A kısa devre korumalı ve LED göstergelidir.
Sabit gerilimler: +12V 1A, -12V 1A. +5V 1A , -5V 1A. Her bir gerilim çıkışına ait LED göstergeleri bulunur ve kısa devre halinde LED sönerek uyarı verir. Gerilimler kısa devre korumalıdır.
Grafik LCD Display (64x128 piksel)
Hangi Modülün seçili olduğu değerlerini göstermektedir.
Hangi girişlerin aktif olduğu değerlerini göstermektedir.
Dakikadaki Kalp atım hızı değerlerini göstermektedir.
Dakikadaki Solunum sayısı değerlerini göstermektedir.
Sinyal jeneratör Frekansı değerlerini göstermektedir.
Ana cihaz 2mm soket bağlantıları ve bağlantı kablo uçları sonsuz geçmelidir ve altın kaplamadır.
1 adet 25 pin D-SUB soketli modül/ ana cihaz arası bağlantı kablosu Eğitim Seti ile birlikte verilir.
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
Biyomedikal Uygulama Modülleri Teknik Özellikler:
Biyomedikal Uygulama Deney Modülleri Eğitim Seti ana ünite üzerine mevcut D-SUB bağlantısı takılarak gerçekleştirilen deneyler, Uygulama Modülleri üzerinden beslemeleri yapılarak kullanılabilinir.Bu seçim yapıldığında Uygulama Modülleri harici olarak DC Güç Kaynağından beslenmesi gerekir.
Bunun için; DC 1A. Ayarlı 0-12V, sabit +12V , -12V , -5V , +5V gerilimlere ihtiyaç olacaktır.
Biyomedikal Uygulama Deney Modülleri bağlantı noktaları altın kaplamalıdır.
Biyomedikal Uygulama Deney Modülleri üzerinde devre şeması ve devre elemanları dizilidir.
Türkçe ve İngilizce deney kitapları Eğitim seti ile birlikte verilmektedir.
Biyomedikal Uygulama Deney Modülleri ile 2mm altın kaplamalı özel kablolar verilmektedir.
ES05.70.01 Osilometrik Kan Basıncı Deney Modülü
Sistem yapısı:
Bu deney, öğrencilerin kan basıncı ölçümlerinin yapılmasını anlamalarına yardımcı olmaktadır.
İki farklı ölçüm karşılaştırılmaktadır:
Geleneksel stetoskop ve modern osilometrik ölçem,
Pratik açıdan bakıldığında öğrenciler sadece basınç sensörünün piozoelektrik özelliğini değil, aynı zamanda kan basıncının direkt ve endirekt kalibrasyon metotlarını öğrenmektedir.
Yapılabilecek Deneyler:
Basınç Sensör sürücüsünün kalibrasyonu,
Yüksek geçirgen Filtre 1 ‘in (HPF) 1 ölçüm karakteristiği,
Alçak Geçirgen Filtrenin (LPF) ölçüm karakteristiği,
Yüksek geçirgen Filtre 2 ‘in (HPF2) ölçüm karakteristiği,
Doğrultucu karakteristiğinin ölçümü,
Stetoskop kullanarak kan basıncı ölçümü,
Osiloskop ve Osilometrik sensör kullanarak Kan basıncı ölçümü,
Yazılımı ve Osilometrik sensör kullanarak Kan basıncı ölçümü.
ES05.70.02 Solunum Vantilasyonu Deney Modülü
Sistem yapısı:
Bu deneyde, çeşitli solunum aktivitelerini gerçekleştirilmesinin ve termal sensör kullanılarak ateş ölçümünün nasıl yapıldığı gözlemlenmektedir.
Yapılabilecek Deneyler:
Fark anfisinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Anfinin karakteristik ölçümü,
Farkın ölçülen karakteristiği,
Histerisiz karşılaştırıcının ölçülen karakteristiği,
Tek kararlı Multivibratörün ölçülen karakteristiği,
Osiloskop kullanarak solunum Frekansı ölçümü,
Yazılımı kullanarak solunum Frekans ölçümü.
ES05.70.03 Nabız Ölçer Deney Modülü
Sistem yapısı:
Bu deneyde, arteryal palsların ölçülebilmesi için strain gauge kullanımı amaçlanmaktadır.
Yapılabilecek Deneyler:
Starin Gauge anfisinin kalibrasyonu,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Anfi karakteristiğinin ölçümü,
Alçak Geçirgen Filtrenin ölçüm karakteristiği,
Histerisiz karşılaştırıcının ölçülen karakteristiği,
Tek kararlı Multivibratörün ölçülen karakteristiği,
Osiloskop kullanarak nabız ölçümü,
Osiloskop kullanarak damar hacmi ölçümü,
Yazılımı kullanarak solunum nabız ölçümü.
ES05.70.04 Elektroensefalogram (EEG) Deney Modülü
Sistem yapısı:
Bu deney, insan beyninin elektriksel aktiviteleri hakkında bilgi edinmeye yardımcı olmaktadır. EEG konusunda görsel simülasyonlarda alfa dalgasının ölçülmesi işlenmektedir. EEG sinyallerinin oldukça düşük genliğe sahip olması nedeniyle, yüksek kazançlı anfi kullanılarak salınımlardan kaçınılmaya çalışılmaktadır.
Yapılabilecek Deneyler:
Ön anfi devresinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Anfi’nin karakteristiğinin ölçümü,
Alçak Geçirgen Filtrenin (LPF) ölçüm karakteristiği,
Osiloskop kullanarak EEG ölçümü,
Yazılımı kullanarak EEG ölçümü.
ES05.70.05 Elektrokulogram (EOG) Deney Modülü
Sistem yapısı:
Bu deneyde, kaslardaki hareketin göz hareketi ile kontrolü ele alınmaktadır. Buna ek olarak, gözün dikey veya yatay hareketinde kasların elektriksel aktivitesi ölçülebilmektedir.
Yapılabilecek Deneyler:
Yatay Yüzey elektrot devresinin kalibrasyonu,
Band geçirmeyen Filtre 1’in (BRF1) ölçüm karakteristiği,
Yüksek geçirgen Filtre 1 ‘in (HPF1) ölçüm karakteristiği,
Kazanç anfi 1’in karakteristiğinin ölçümü,
Alçak Geçirgen Filtre 1 ‘in (LPF1) ölçüm karakteristiği,
Dikey yüzey elektrot devresinin kalibrasyonu,
Band geçirmeyen Filtre 2’in (BRF2) ölçüm karakteristiği,
Yüksek geçirgen Filtre 2 ‘in (HPF2) ölçüm karakteristiği,
Anfi 2’in karakteristiğinin ölçümü,
Alçak Geçirgen Filtre 2 ‘in (LPF2) ölçüm karakteristiği,
Osiloskop kullanarak EOG ölçümü,
Yazılımı kullanarak EOG ölçümü.
ES05.70.06 Fotoplestirmograf (Damar Hacmi) Deney Modülü
Sistem yapısı:
Bu deneyde, öğrencilerin kızıl ötesi sensör kullanarak parmak yardımıyla damarlardaki küçük değişimleri incelemeleri sağlanmaktadır.
Yapılabilecek Deneyler:
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Anfi karakteristiğinin ölçümü,
4.Dereceden Alçak Geçirgen Filtrenin ölçüm karakteristiği,
Farkın ölçülen karakteristiği,
Karıştırıcının ölçülen karakteristiği,
Tek Kararlı Multivibratörün ölçülen karakteristiği,
Osiloskop kullanarak damar hacmi ölçümleri,
Yazılımı kullanarak İnsan damar hacmi ölçümü.
ES05.70.07 Elektromiyogram (EMG) Deney Modülü
Sistem yapısı:
Bu deneyde, çeşitli kas hareketlerinde elektriksel potansiyelin değişimi hakkında öğrencilere derinlemesine inceleme yapmasına imkân sağlamaktadır. Bunun yanında, farklı test noktalarında kaslardaki özel durumların kuvvetlerinin ölçülmesi de gerçekleştirilebilir. Özellikle iskelete ait kaslarda ölçümler yapılabilmektedir.
Yapılabilecek Deneyler:
Ön anfi devresinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Alçak geçirgen filtrenin (LPF) ölçüm karakteristiği,
Kazanç anfisinin karakteristiğinin ölçümü,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Yarı dalga doğrultucunun ölçüm karakteristiği,
İntegratör&Bufer karakteristik ölçümleri,
Osiloskop kullanarak EMG ölçümü,
Yazılımı kullanarak insan EMG ölçümü.
ES05.70.08 Empedans Ölçer Deney Modülü
Sistem yapısı:
Bu deneyde, vücut direnci ölçümünü kapsamaktadır. İnsan vücuduna sabit akım gönderildiğinde, kapalı çevrim akım oluşturulmakta, böylece kalbin pompalaması ve solunumla kapasitif empedans oluşturulmaktadır.
Yapılabilecek Deneyler:
Ön anfinin kalibrasyonu,
Band geçirmeyen Filtrenin (BRF) ölçüm karakteristiği,
Wien Köprüsünün ölçümünün karakteristiği,
Yüksek geçirgen Filtrenin (HPF) ölçüm karakteristiği,
Demodülatörün karakteristik ölçümü,
Anfinin karakteristik ölçümü,
Alçak Geçirgen Filtrenin ölçüm karakteristiği,
Osiloskop ile vücut direnci ölçümü,
Yazılımı kullanarak vücut empedansının ölçümü.
ES05.70.09 Elektrokardiyogram (ECG) Deney Modülü
Sistem yapısı:
Bu deney, kalbin pompalama çevrimi boyunca elektriksel aktivitesinin nasıl oluştuğunun anlaşılmasına yardımcı olmaktadır. Oluşan bu dalga şekline elektrokardiyogram (ECG) denilmektedir. Modül Wilson şebeke tasarımı ve izolasyon devre Tasarımı konularını içermekte ve altı farklı ECG sinyalini ölçmek için kullanılabilmektedir.
Yapılabilecek Deneyler:
Yüksek geçirgen Filtre(HPF) karakteristiğinin ölçümü,
Anfi karakteristiğinin ölçümü,
Alçak geçirgen Fitrenin (LPF) ölçüm karakteristiği,
Band geçirmeyen Fitrenin (BRF) ölçüm karakteristiği,
ECG simülatörü kullanılarak ECG ölçümü,
Osiloskop kullanarak İnsan ECG ölçümü,
Yazılımı kullanarak İnsan ECG ölçümü.
ES05.07 Op-Amp 1 (İşlemsel Yükselteç) Deney Modülü
Sistem yapısı:
İşlemsel Yükselteçlerin yapısı, eviren ve evirmeyen yükselteç türleri, toplayıcı ve fark yükselteç yapıları ile karşılaştırıcıların biyomedikal uygulamalarında nasıl kullanılabileceğinin öğrenilmesi amaçlanmaktadır.
Yapılabilecek Deneyler:
741 İşlemsel Yükselteç Entegresi Deneyi,
Geri Besleme Döngüsü (Feedback-Loop) Deneyi,
Evirici İşlemsel Yükselteç Deneyi,
Evirmesiz İşlemsel Yükselteç Deneyi,
Toplayıcı İşlemsel Yükselteç Deneyi,
Fark Yükselteci Deneyi,
İşlemsel Yükseltecin Karşılaştırıcı Deneyi.
ES05.08 Filtreler Deney Modülü
Sistem yapısı:
Biyomedikal devrelerde kullanılan filtrelerin türleri, yapıları, çalışma biçimlerini içeren uygulamaların yapılarak istenilen sinyallerin elde edilmesi ve gürültülerden arındırılması amaçlanmaktadır.
Yapılabilecek Deneyler:
Alçak Geçirgen Filtre Deneyi,
Yüksek Geçirgen Filtre Deneyi,
Alçak Geçirgen Filtrede Hata Deneyi,
Yüksek Geçirgen Filtrede Hata Deneyi,
LC Devresi Deneyi,
İki T Elemanlı Filtre Deneyi,
Yük ve İşlemsel Yükselteçli Devrede Filtre Deneyi,
İşlemsel Yükselteç İle Filtre Deneyi,
Zayıflatma (attenuation) Deneyi,
Birleşik Filtreler Deneyi,
Yüksek ve Alçak Geçiren Ardaşık Filtreler Deneyi,
Paralel Filtre Deneyi.
ES05.19 Op-Amp 2 (İşlemsel Yükselteç) Deney Modülü
Sistem yapısı:
İleri düzey işlemsel yükselteç uygulamalarının biyomedikal uygulamalarında kullanımının öğrenilmesi amaçlanmaktadır.
Yapılabilecek Deneyler:
Op. Amp’ın Gerilim İzleyici Olarak Kullanılması Deneyi,
Op. Amp’ın İntegral Alıcı Olarak Kullanılması Deneyi,
Op. Amp ‘ın Türev Alıcı Olarak Kullanılması Deneyi,
Op. Amp ‘ın Zamanlayıcı (Timer) Olarak Kullanılması Deneyi,
Op. Amp ‘ın Yarım Dalga Doğrultucu Olarak Kullanılması Deneyi,
Op. Amp ‘ın Tam Dalga Doğrultucu Olarak Kullanılması Deneyi,
Op. Amp ‘ın Yüksek Geçirgen Filtre Olarak Kullanılması Deneyi,
Op. Amp ‘ın Bisable (Kararlı) Multivibratör SR-Flip-Flop Olarak Kullanılması Deneyi,
Op. Amp ‘ın Gerilim/Akım Dönüştürücü Olarak Kullanılması Deneyi.
Biyomedikal Pratikleri Eğitim Seti ile verilen aksesuarlar:
5 iletkenli elektrot kablosu, Kızılötesi fotokuplör sensör, Sıcaklık sensör tutucusu, Strain gauge bağlantısı,Dambıl (5kg), Mekanik sphygmomanometer (Stetoskop-tüp bağlayıcı-Y tüp ve el işletmeli pompa dahil), Vücut yüzey elektrotları (100 adet), Alkol hazırlama bezleri (100 adet), Uç tutucular (4 adet), Elektrot uçları (5 adet), EEG elektrot (3 adet), Bilek tipi kelepçe, DB9 kablosu, BNC kablo, USB kablosu, Bağlantı iletkeni (30 cm-6 adet), Köprü ucu (10mm), Kesici, Test terminali, Kurulum ve Deney Kitabı, Yazılım CD
COK-002 Enerji Üniteli Laboratuvar Masası
Enerji Ünitesi üzerinde DC Güç Kaynağı: 2 x 0-30 V 0-5A Akım Kontrollü, 2 adet Gerilim, 2 adet akım ölçü aleti, seri ve paralel bağlama özelliği bulunur ve Kısa devre korumalıdır.
Enerji Ünitesi üzerinde Frekans Jeneratörü 0-200kHz, Sinüs, Üçgen, Kare çıkış. 6 kademe Frekans Seçme Özellikli, DC OFF/SET ayarı +/- 4V, Çıkış 50 Ohm,600 Ohm veya AC, Çıkış Zayıflatma -20dB, -40dB, -60dB AC 12V – 0 – 12V Çıkışlar DC – 12 ve +12 V Sabit Simetrik, Ayarlı 1A. 0.. - 12V, 0.. +12V, + 5V ve – 5V 1 A kısa devre korumalı Güç Kaynağı çıkışlar LED göstergelidir.
Enerji Ünitesi üzerinde 3 adet 12V flemanlı lamba modülü bulunur.
Enerji Ünitesi üzerinde AC 220V 50Hz topraklı monofaze 3'lü prizler, AC 380V Trifaze pirizler 2 adet bulunur.
Enerji Ünitesi 220V 50Hz çıkışın deneylerde kullanılması için çarpılmaya karşı korumalı kablolara uygun Fiş çıkışları (2 adet faz ve nötr) sette bulunur.
Acil durdurma butonu, Kaçak akım rölesi, Sigortalar sete entegre edilmiştir.
Çalışma durumunu gösteren her Faz için Pilot Lambaları bulunur.
Masa, laboratuvar şartlarında kullanıma uygun, sağlam ve dayanıklıdır.
Masa ayaklı tabla ve üst konsülünden oluşur. Konsül kullanım kolaylığı sağlaması için eğimli ergonomik yapıdadır.
Masa tablası üzerine Eğitim Setleri konularak çalışmaya müsaittir.
Açılma ve kabarmaya karşı, Laminant tablanın ön kısmı kavisli olarak masa altına döndürülmüştür. Sol ve sağ taraf 1,5mm kalınlıkta açık gri renk PVC'dir.
Ayak donanımları çizilmeye karşı fırınlı ve elektrostatik boyadan yapılmıştır. Ayak yapısı ve montajı üzerindeki ağırlıkları kaldırabilir. Ayakların zemine oturduğu yerlerde yükseklik ayarı yapılabilir.
Laboratuvar Masası Laminat (Açık Gri) metal aksam elektrostatik boyadan imal edilmiştir.
Deneylerin kolay yapılması için talebelerin çalıştığı tarafta masa kısmı bulunur.Talebelerin kolayca yetişebilecekleri yüksekliğe göre tasarlanmıştır.
Laboratuvar Masası üzerinde yer alan Yazı ve Sembollerin zaman içinde silinmemesi için 1 mm içeri girecek şekilde CNC ile işlenmiştir.
COK-004 Enerji Üniteli Laboratuvar Masası
Teknik Özellikler:
Taşıyıcı kısımları 40x40 eloksallı alüminyum profillerden imal edilmiştir.Metal ayaklı olarak üretilebilinir.
Enerji güç ünitesi yüksekliği kademelidir.
Çalışma tablası 18mm gri mdflam dan yapılmıştır.
Masa, laboratuvar şartlarında kullanıma uygun, sağlam ve dayanıklıdır.
Masa ayakları zemin yüzeyine göre ayarlanabilir yapıdadır.
Masanın toplam yüksekliği 150cm, masa tabla boyutları 130x65cm
Masa üzerinde enerji ünitesi bulunur.
Masa da 6 adet AC 220V priz bulunur.
Prizler On – Off anahtar kontrol edilir.
Enerji ünitesi üzerinde 1 adet Kaçak akım sigortası bulunur.
COK-008 Işıklı Laboratuvar Masası
Teknik Özellikler:
Masa tablası 160x 90 cm 3cm kalınlık , Raf 160x40cm 3cm kalınlık
2x 3 grup 220V 16A Piriz
2x 2 grup RJ45 soketi ( Ethernet switch bağlantılı) + 1 adet RJ 45 soket Girişi
2x25A 30mA Kaçak akım rölesi
10A W Otomatik Sigorta
LED ışıklandırma
LED ışık açma kapatma anahtarı
Masa tablası ve raf kenarları PVC kaplama
Ayakları ayarlı plastik 4 adet
Masa toplam yüksekliği: 160cm
3m. 3x1,5mm topraklı fişli enerji kablosu
Metal aksam 40x40 Alüminyum sigma profil
3 Eksen Freze
Metal, PCB, Tahta, Plastik ve benzeri materyalleri rahatlıkla işleyebilir, delebilir ve frezeleyebilirsiniz.
CNC Pure, birkaç fonksiyonel modülün oldukça kompakt ve dayanıklı yöntemler ile bir araya getirilmesinden oluşmuştur. Sadece bir kerede makinede işlenmiş döküm alüminyum taşıyıcı, eksenlerin açı doğruluğunu sağlamaktadır. Ayrıca bunun yanında kayıcı yatak ile yüksek güvenirlikli iyi bir düz çalışma alanı da sağlanır.
CNC Pure ile birlikte 3 eksenli kompakt sürücü kontrolü gelmektedir. Paralel ara birim ile bilgisayarınıza bağlayabileceğiniz sürücü
alüminyum gövde ile kapatılmıştır. EdiTasc gerçek zamanlı yazılım vasıtasıyla pozisyon kontrolünü kendi kendine sağlayabilmektedir.
CAD tabanlı birçok program ile uyumluluk göstermekte olup ArtCAM programı tarafımızca tavsiye edilmektedir.
CNC mil yatakları dökme alüminyum olup çalışma tablası M6 bağlantı elemanlarına uygun alüminyum profilden imal edilmiştir.
Tabla Ölçüsü: (x, y) 375 x 610 (1270) mm T-oluk Alüminyum Tabla
Çalışma Alanı: (x, y, z) 315 x 410 (1025) x 130 mm
Spindle Motor Uç Çapları: 1mm ile 6mm arası.
Spindle Motor: 500 W , Motor üstünden ayarlanabilir 6 devir seçeneği (25.000,22000,19000,16000,13000,11000d/d)
Pozisyon Kontrolü: Alüminyum gövde içerisine yerleştirilmiş paralel ara birim ile bilgisayarınıza bağlayabileceğiniz üç eksen kontrolörü.
Eksen Motor Gücü: 3X 30 V,2 A
Güç Kaynağı: 230 V, 50/60 Hz
Sürücü Yazılımı: EdiTasc (Gerçek zamanlı yazılım), Paralel ara birim için
Kullanıcı Yazılımı: CAD6 (İsteğe bağlı, isy CAD/CAM, ProNC, Remote, GALAAD/Kay,ArtCAM)
Veri İletişimi: HPGL, G-code, isel NCP format
