M-PIC / M-AVR Modüler PIC/AVR Mikrodenetleyici Eğitim Seti
Ana modül üzerinde Açma/kapama anahtarı, Programlama göstergesi, Besleme göstergesi, AC veya DC 7-12 Volt besleme giriş yuvası, bir başka kartta yerinde programlama yapılabilmesi için standart ICSP çıkış konektörü hazır durumdadır.
Ana Modül üzerinde RESET devresi bulunur.Tüm PIC’lerin resetlenmesi bu devreden yapılabilir.
Giriş ve çıkış üniteleri birbirlerinden bağımsız modüller halindedir.Ana modülle yardımcı modüllerin birbirine bağlantısı tek sıra 10’lu erkek/dişi özel konektörle doğrudan yapılabilir.
Port çıkışları sabit olmamalı. İstenilen port istenilen modüle giriş veya çıkış olarak bağlanabilir.
İsteğe göre seçilerek giriş/çıkış modülüne bağlanan portun pinleri, istenirse Port Çaprazlama modülü kullanılarak pinler tek tek seçilerek de kullanılabilir. Böylece portların ve port pinlerinin kullanımında esneklik sağlanır.
Meydana gelebilecek bir arıza sonucunda sadece arızalı modül devre dışı kalır, deney setinin diğer fonksiyonları çalışır durumdadır. Arızalanan modülün yenisi ile değiştirilmesi ile set yeniden tamamlanabilir.
Deney setinin kullanım özelliğinden yararlanılarak kullanıcı, geliştirme modülü’nü kullanarak kendi yapacağı bir uygulamayı deney setine katabilmesine imkan verir.
Deney seti tamamen modüler yapıdadır. Bir adet ana programlama ünitesi mevcut olup, bu ünite üzerinde 8, 14, 16, 28, ve 40 pinli PIC mikrodenetleyicinin programlanması ve entegrenin devre üzerinden sökülmeden anında denenmesine imkan verir.

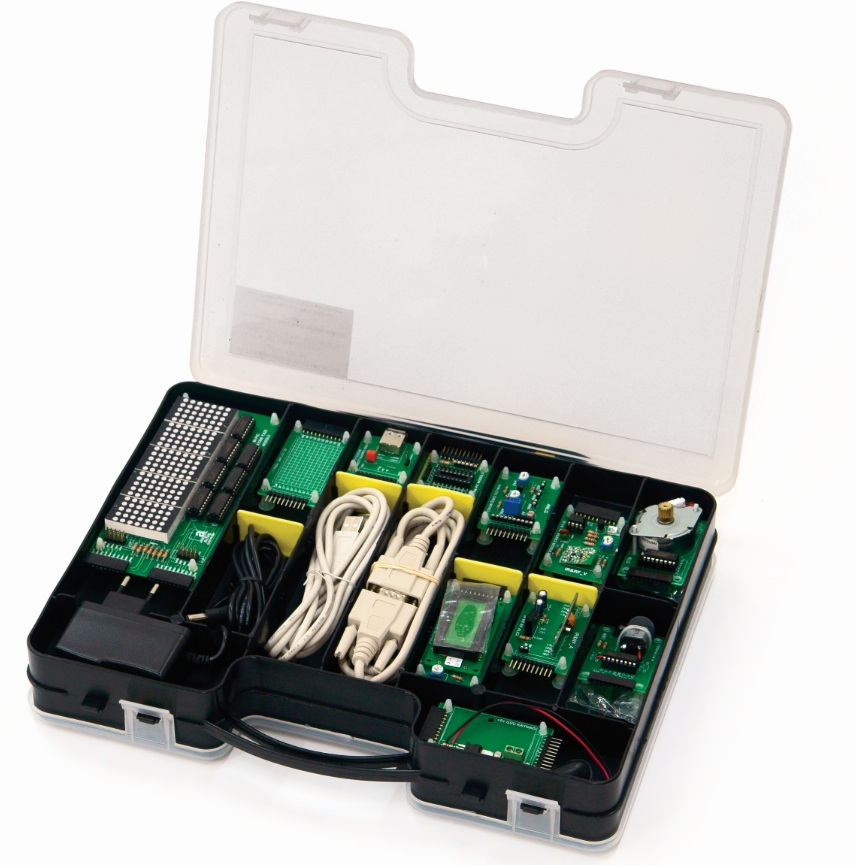

Deney seti, plastikten yapılmış çift taraflı, tüm ünitelerini aynı anda barındıracak bir kabin içerisinde ve kabinin her iki tarafı da kapaklı olup, içerisindeki modüller görünecek şekildedir.
Deney setinde kullanılacak olan PIC mikrodenetleyicilerin komut seti özelliklerinin tümü kullanılabilir.
- PIC ANA MODÜLÜ
- Üzerinde proje geliştirilecek olan PIC’in takılarak programlandığı ve çalıştırıldığı modül bulunur.
- 8, 14, 18, 28 ve 40 pin’li PDIP tipi PIC’lerin yerleştirilebileceği soketler yer alır.
- Programlama PC’nin USB port’u kullanılarak yapılır.
- Ana modül üzerinde bulunan 4 adet 10 pin’li soket vasıtasıyla diğer uygulama modüllerine bağlantı yapılabilir.
- Her soket üzerinde bulunan 2 pin diğer modüle gerilim sağlamak için, geriye kalan 8 pin de bir port’taki data pin’leri kullanılabilinir.
- Modül üzerinde bulunan 9 pin’li DB9 tipi RS232 konnektörü, seri haberleşme uygulamalarında ya da seçime bağlı olarak BootLoader uygulamalarında kullanılabilir.
- Sisteme güç girişi bu modül üzerinden yapılır.
- KAYAN YAZI MODÜLÜ
- Sabit veya kayan yazı uygulamalarının yapıldığı uygulama modülüdür.
- 7 satır 24 sütuna yerleştirilen LED’lerden oluşturulmuştur bir LED matrix devresi bulunur.
- Sütunlar 4094 entegresi ile sürülür.
- Satırlar ise PIC’ten gönderilen 8 bit’lik veriler ile sürülebilir.
- Satırlar istenirse 74HCT245 modülü kullanılarak PIC’in çıkış akımı yükseltilerek de sürülebilir.
- SERİ-PARALEL ÇEVİRİCİ MODÜLÜ
- 4094 entegresi ile kaymalı kaydedici uygulamalarının yapılacağı uygulama modülüdür.
- Seri iletişim kavramını öğrenmek için yapılabilecek en basit uygulamalarda kullanılabilmelidir.
- PIC’in port sayısını çoklama uygulamalarında kullanılabilmelidir. (Örneğin PIC’in sadece 3 pin’i kullanılarak 8 adet çıkış pin’i elde edilmesi gibi)
- PARALEL-SERİ ÇEVİRİCİ MODÜLÜ
- 4014 entegresi ile paralel girilen 8 bit datayı PIC’ten seri olarak okumak için kullanılır.
- Seri iletişim kavramını öğrenmek için yapılabilecek en basit uygulamalarda kullanılabilir.
- PIC’in 3 pin’ini kullanarak 8 bit’lik data okumak için kullanılabilir. Bu modül PIC’in veri girişi için kullanılan pin’lerinden tasarruf etmeyi amaçlar.
- PORT ÇAPRAZLAMA MODÜLÜ
- Giriş veya çıkış olarak kullanılan modüller ile PAM arasında bağlantı kesmek amacıyla kullanılır.
- Giriş veya çıkış olarak kullanılan modüllerdeki pin girişi ile ana modül üzerindeki PIC’in pin’i uygun uygun düşmediği durumda DIP anahtar ile gerekli bağlantılar kesilerek precission pin’lere bağlanacak jumper telleri ile çaprazlama yapılabilir.
- TUTMALI GİRİŞ MODÜLÜ
- PIC’in pin’lerine kalıcı data (1 veya 0) uygulamak üzerinde 1 adet DIP SWITCH bulunur.
- Pull-up dirençler ve ON/OFF anahtarlardan oluşur. DIP anahtarlar on konumunda iken ilgili pin’e lojik 0 (0V) volt uygulanır. OFF konumunda ise ilgili pin’e lojik 1 (5 volt) uygulanır.
- 7 SEGMENT DİSPLAY’e ÇEVİRİCİ MODÜLÜ
- Bu modül üzerinde 4 bit binary olarak girilen veriyi 7 segment kodlayan 7448 entegresi bulunur.
- Hem tekli display’i hem de 4’lü display’i sürmek için kullanılabilir.
- 74HCT245 SÜRÜCÜ MODÜLÜ
- PIC’in çıkış akımıyla sürülemeyen alıcılarda çıkış akımını bir buffer ile yükseltmek gerektiği durumda bu modül kullanılır.
- 74HCT245 sürücüsü iki yönlü bir buffer’dır. Örneğin kayan yazı uygulamasında çıkış akımını yükseltmek amacıyla kullanılabilir.
- KLAVYE GİRİŞİ MODÜLÜ
- Bilgisayar klavyesinden PIC’e senkron seri iletişim protokolü ile veri yollamak için kullanılır.
- Modül üzerinde PIC ana modülü üzerindeki PIC’in istenilen uygun bir pin’ine giriş yapabilmek için port çaprazlama modülü ile birlikte kullanılabilir.
- GRAFİK LCD MODÜLÜ
- Değişik tipte (Örneğin GDM12864A, GDM12864B gibi) grafik LCD’leri yerleştirebileceğiniz, soketlerin yer aldığı modüldür.
- Ayrıca 8 bit data formatında alfanümerik LCD’ye yazı yazdırma deneyleri yapmak için 44780 uyumlu chip’li LCD‘leri yerleştirilebilecek soketler de yer alır. (1×14 ve 2×8 sıralı pinleri bulunan LCD’ler için uygun soketler bulunur.)
- 4 x 7 SEGMENT DISPLAY MODÜLÜ
- 4’lü ortak katot display ve sürücü devresinin yer aldığı modüldür. PIC’in iki ayrı port’undan gönderilen verilerle sürülebilir.
- 7 segment’e gönderilen veriler bir porttan, ortak katot uçları sürmek için de başka bir portun 4 biti ile kontrol edilebilir.
- Bu modül ile PIC ana modülü arasına yerleştirilen ek modüllerle farklı uygulamalar yapmak mümkündür. 7 segment display’ler ortak katotlu ve her biri NPN transistörle sürülür. 4 display’de birden rakam görüntülemek için tarama yöntemi kullanılabilir durumdadır.
- HOPARLÖR, BUZZER, SERVO MOTOR SÜRÜCÜ MODÜLÜ
- PIC çıkışından ses üretmek ve RC servo motor sürülebildiği bir modül bulunur.
- Modül üzerinde osilatörsüz bir buzzer, kondansatör ile hoparlör bağlantısı için bir klemens ve 4 ayrı RC servo motoru sürebilmek için standart RC servo motor bağlantı konektörüne uygun pin header’lar bulunur.
- EXTRA PIC MODÜLÜ
- 18 pin’li PIC’lerin kullanılabileceği modül bulunur.
- PAM üzerindeki PIC’ler ile seri haberleşme ve uzaktan kumanda (IR veya RF) deneylerinde kullanılabilen modül bulunur.
- Modül üzerine takılan PIC’in ICSP tekniği ile programlanabilmesi için 5’li tunik konnektör bulunur.
- LED MODÜLÜ
- 8 adet LED binary sıralı dizilidir.
- PIC programlamayı öğrenmenin ilk aşamalarında yapılabilecek basit deneyleri bu modül kullanılarak yapılabilir.
- DC MOTOR MODÜLÜ
- Modül L293D sürücü entegresi ile 5 voltluk DC motor kontrol deneyleri yapmak için kullanılabilir.
- PWM metodu ile motor hız kontrolü ve L293D entegresinin girişlerine uygulanan sinyal değiştirilerek dönüş yönü değiştirme uygulamaları yapılabilir.
- Motor miline bağlı bir disk üzerinde delik bulunmalıdır. TCST1300 IR sensörü aracılığı ile motorun dönüşü esnasında elde edilen sinyal alınarak devir sayma işlemleri gerçekleştirilebilir.
- IR_RF_ALICI MODÜLÜ
- IR ve RF ile uzaktan kumanda deneyleri yapmak için alıcı elemanların ve devrenin yer aldığı modüldür.
- IR (Infra Red) iletişim için devre üzerinde 38 KHz’lik IR alıcı bulunur.
- RF (Radyo Frekans) iletişim için 433 MHz’lik RF alıcı devresi elemanları bulunur.
- IR_RF_VERİCİ MODÜLÜ
- IR ve RF ile uzaktan kumanda deneyleri yapmak için verici elemanların ve devrenin yer aldığı modüldür.
- IR (Infra Red) iletişim için, modül üzerinde IR verici LED ve modülasyon frekansını üreten LM555 devresi bulunur.
- RF (Radyo Frekans) iletişim için 433 MHz’lik verici devresi yer alır.
- KEYPAD MODÜLÜ
- İsteğe bağlı olarak 4×4 veya 4×3 keypad deneylerinin yapılabileceği modüldür.
- Devrede 16 buton yer almalıdır. Matrix dizili bu butonlardan PIC’in 8 pin’ine 16 ayrı butondan girilen verilerin alınması sağlanır.
- GÜÇ KAYNAĞI MODÜLÜ
- 9 V’luk bir pil ve LM7805 regülatörü ile 5 V sabit gerilim elde etmek için kullanılabilir.
- Uzaktan kumanda deneylerinde (IR ve RF) birbirinden ayrı iki farklı sistem olacağı için taşınabilir ikinci bir gerilim kaynağı ihtiyacını karşılayabilir.
- Devrenin şebeke geriliminden bağımsız çalışması istenildiği durumda da kullanılabilir.
- 4 BIT LCD MODÜLÜ
- PIC’ten gönderilen 4 bit’lik veri ile alfanümerik LCD’ye yazı yazdırmak için kullanılabilir.
- Modül üzerinde 2 x 8 LCD montajlı durumdadır.
- BUTONLA DİJİTAL GİRİŞ MODÜLÜ
- Dijital giriş (5V, 0V) giriş yapabilmek amacıyla üzerine 8 adet buton yerleştirilen modüldür.
- STEP MOTOR MODÜLÜ
- Üzerinde ULN2003 sürücü entegresi ve 5V ile çalıştırılabilen STEP motor bulunur.
- Ana modülün herhangi bir portundan gönderilen veriler ile motorun hızı dönüş yönü değiştirilebilir.
- ANALOG GİRİŞ MODÜLÜ
- PAM üzerindeki PIC’e analog veri girişi sağlamak amacıyla kullanılabilir.
- PIC’e 8 ayrı kanaldan analog giriş yapmaya olanak sağlar. Devrede 2 adet trimpot, bir adet çok turlu trimpot, LM35 (ısı sensörü) ve LDR (ışık sensörü) yer alır. Diğer üç girişte ise kullanıcının ihtiyacına göre kendi istediği analog giriş sensörü yerleştirebilmesine imkan tanır.
- ROTARY PULSE ENCODER MODÜLÜ
- Üzerinde Rotary Pulse Encoder ve bu RPE’nin ürettiği kodlanmış dijital çıkışı görebilmek amacıyla iki adet LED bulunan modül bulunur.
- I2C MODÜLÜ MODÜLÜ
- I2C seri iletişim modu ile iletişim sağlanabilecek elemanlarla uygulamalar yapabilmek amacıyla hazırlanan bir modüldür.
- 24Cxx serisi EEPROM’ların PIC’e harici olarak bağlantısı ve veri alış veriş uygulamaları yapılabilmelidir. Devre üzerinde 24C32 entegresi hazır olarak bulunur.
- Ayrıca bu devre ile PCF8583 gibi dijital saat entegreleri ve DS1307 gibi dijital ısı sensörlerini de denenebilir.
- Saat uygulamalarında gerekli hassasiyeti sağlamak için gerekli olan 32 KHz’lik kristal osilatör devre modül üzerindedir.
- TEKLİ 7 SEGMENT DISPLAY MODÜLÜ
- 1 adet ortak katot display ve sürücü dirençlerden oluşmalıdır. Ana modülün çıkış portlarından birine direkt bağlanabilir.
- USART SERİ İLETİŞİM MODÜLÜ
- Deney seti ile ileri düzey iletişim uygulamaları geliştirebilmek amacıyla tasarlanmıştır.
- PAM’a gereksinim duyulmadan PC’ye USART iletişim modunda veri girişi yapılmak istendiğinde kullanılabilir.
- PC ile PAM arasında uzaktan veri iletişimi (IR_RF modülünü kullanarak) yapma uygulamalarında kullanılabilir.
- USB SERİ HABERLEŞME MODÜLÜ
- Donanımsal USB iletişim özelliği bulunan PIC18F2550, PIC 18F4550 gibi mikrodenetleyicilerle USB iletişim uygulamaları yapabilmek amacıyla geliştirilmiştir.
- Modül üzerinde A tipi USB konektörü bulunur.
- GELİŞTİRME MODÜLÜ
- Kullanıcının geliştirerek deney setine yeni bir modül katmasına imkan verir.
- 5 mm aralıklı delikli PCB biçiminde ve giriş çıkış konektörleri bulunur.
