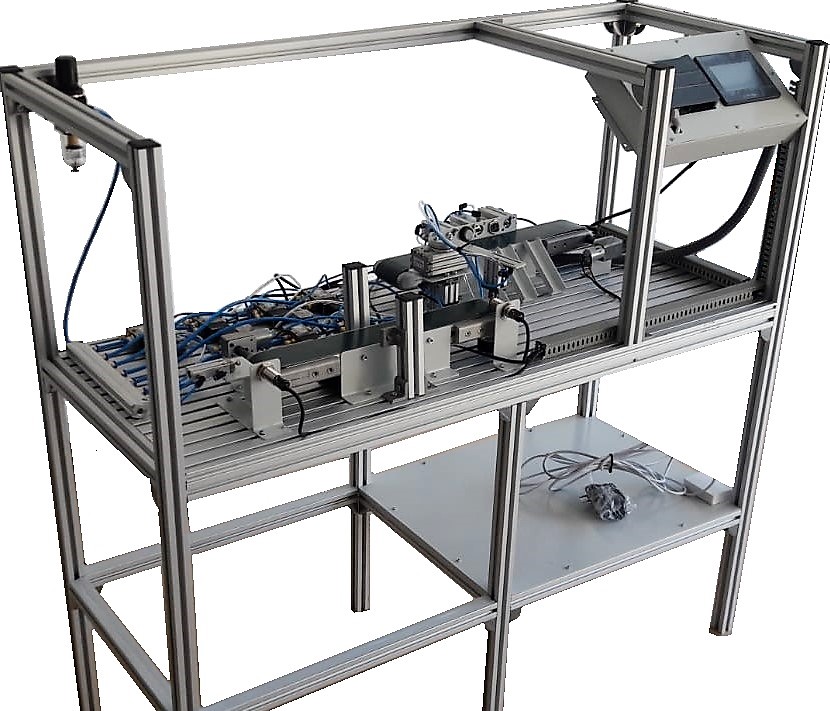

ES720 Fabrika Otomasyonu Eğitim Seti
Sistem iskeleti 40*40 Eloksal Kaplamalı Alüminyum Sigma Profil’den meydana gelmiştir.
Cihazdaki tüm deney bağlantıları çarpılmaya karşı born vida ile kablolar sıkıştırılarak yapılmıştır.
Herhangi bir sokete ihtiyaç duyulmamaktadır.
Şartlara uygun kablolar ile bağlantılar yapılabilir.
Sistem enerjisi 3mt’lik 3 X 1.5mm’lik TTR kablo ile laboratuvar prizlerinden alınır.
Masa boyutu 178 x 77 x 170 cm’dir.
Deney Modüllerin üzerinde yer alan Yazı ve Sembollerin zaman içinde silinmemesi için 1 mm içeri girecek şekilde CNC ile işlenmiştir.
Modül üzerindeki Yazı ve Semboller silinemez ve çizilemez yapıdadır.
Teknik Özellikler:
2 adet Paralel çalışan 1000mm stroklu ve tiger kayış, tahrik mekanizmalı X ekseni düzeneği.
1 adet 800mm stroklu ve triger kayış, tahrik mekanizmalı Y ekseni düzeneği
1 adet 250mm stroklu ve vidalı mil tahrik mekanizmalı Z ekseni düzeneği
Tüm eksenlerde 400W AC servo motor.
6 adet M12 endüktif limit sensörleri
3 adet M12 endüktif home sensörü
3 katlı raf düzeneği, her rafta sanal adreslenmiş 21 adet depolama alanı. Toplam depolama kapasitesi 63 adet
Alüminyum sigma profilden oluşturulmuş gövde konstrüksiyonu.
4 eksen kontrol kapasiteli motion control kartı.
4 PCI slotlu ve 17˝ monitörlü entegre PC
16X16 IO modülü
24V DC 5A kısa devre korumalı tip güç kaynağı
3 adet 5/2 selenoid kumandalı yön kontrol valfi
Pnömatik hava şartlandırma ünitesi
Vakum jeneratörü
0-10 bar ayarlanabilir basınç anahtarı
Vantuzlu veya pnömatik gripperli ürün tutucu
Ürün besleme ünitesi
1 adet 3 renk okuma kapasiteli renk sensörü
Sistem yapılan yükleme, boşaltma ve yer değiştirmeleri hafızasında tutabilmektedir.
3 adet data kablosu
Acil stop butonu
Anahtarlı start butonu
3 renkli alarm lambası
