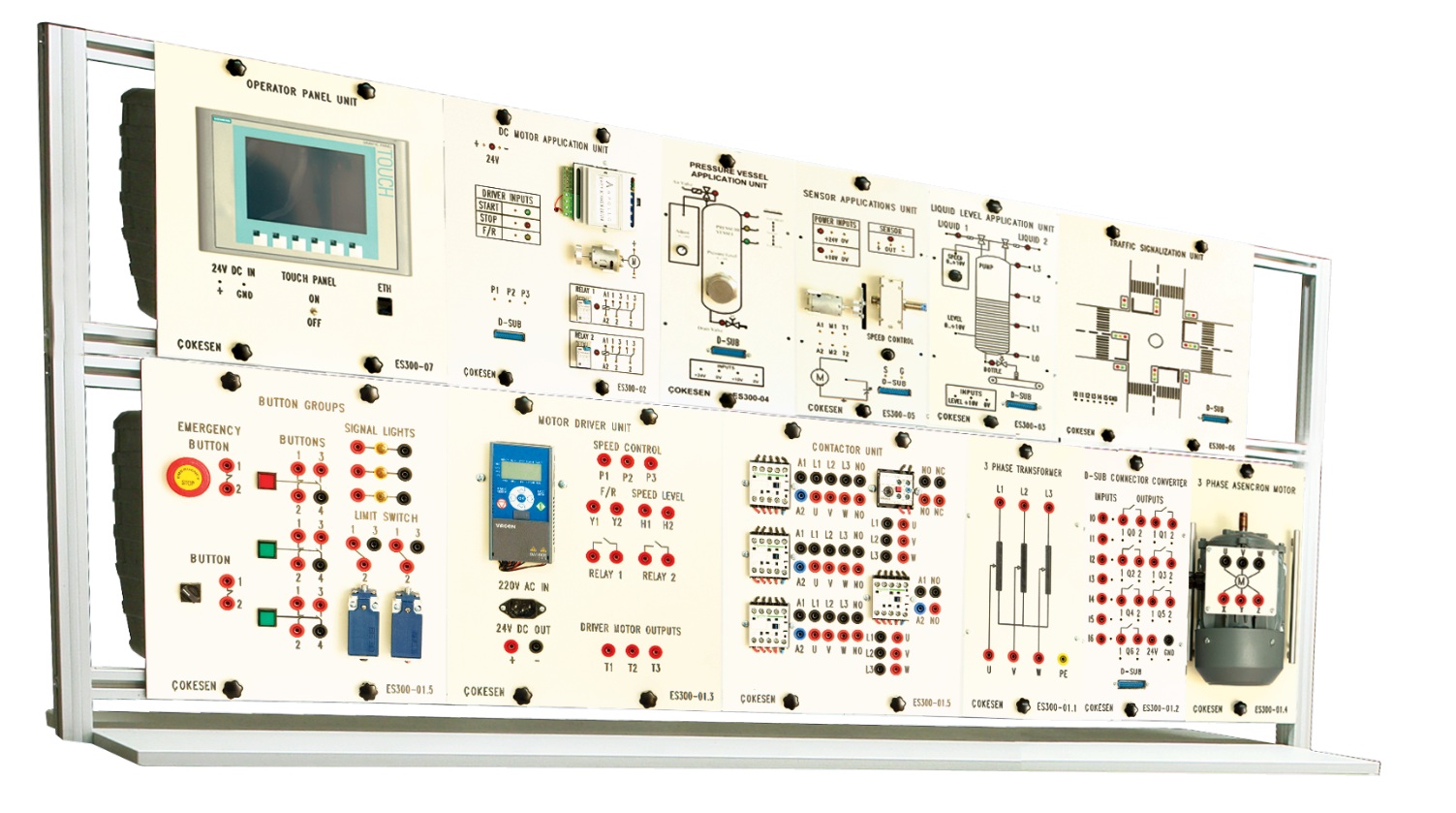

ES300 Serisi PLC Uygulama Modülleri
PLC uygulama modülleri ile endüstride yapılabilecek çözümler örneklenmiş olup, mevcut PLC Eğitim Setleri ile kullanılabilir yapıdadır.
Asenkron Motor Uygulama Modülü
Tüm giriş/çıkışlar 4 mm çift izoleli banana soketlidir,
PLC bağlantısı için D-Sub konektör bulunur,
4 adet 24 V Kontaktör bulunur,
Termik röle bulunur,
Buton grubu bulunur,
Sinyal Lamba grubu bulunur,
Kalıcı tip anahtar bulunur,
Acil durdurma butonu bulunur,
Sınır Anahtarı grubu bulunur,
0,375 kW Asenkron Motor Sürücü bulunur,
3 fazlı 0,18 kW Asenkron Motor bulunur,
3 Fazlı 380 / 220 Transformatör bulunur,
PLC I / O link Modülü bulunur,
Deney Föyü bulunur,
Yapılabilecek deneyler; PLC ile Asenkron Motorun hız ve kumanda uygulamalarını kapsayacak şekildedir.
DC Motor Uygulama Modülü
Banana fiş ve D-sub bağlantı seçenekleri bulunur,
Tüm giriş/çıkışlar 2 mm banana soketlidir,
PLC bağlantısı için D-Sub konektör bulunur,
2 adet Röle bulunur,
Buton Grubu bulunur,
Sinyal Lambaları bulunur,
DC Motor Sürücü bulunur,
DC Motor bulunur,
PLC ile DC Motorun hız ve kumanda uygulamaları bulunur,
Yapılabilecek deneyler; PLC ile DC Motorun hız ve kumanda uygulamalarını da kapsar.
Sensör Uygulamaları Modülü
Banana fiş ve D-sub bağlantı seçenekleri bulunur,
Tüm giriş/çıkışlar 2 mm banana soketlidir,
PLC bağlantısı için D-Sub konektör bulunur,
Endüktif, Kapasitif ve Optik Sensörler bulunur,
Sinyal Lambaları bulunur,
Uygulama malzemeleri
Trafik Sinyalizasyon Simülasyon Modülü
Banana fiş ve D-sub bağlantı seçenekleri bulunur,
Tüm giriş/çıkışlar 2 mm banana soketlidir,
PLC bağlantısı için D-Sub konektör bulunur,
Kavşak modeli ve sinyalizasyon lambaları bulunur.
Seviye ve Pompa Simülasyon Modülü
Banana fiş ve D-sub bağlantı seçenekleri bulunur,
Tüm giriş/çıkışlar 2 mm banana soketlidir,
PLC bağlantısı için D-sub konektör bulunur,
Led göstergeli ve 0..10 V çıkışlı tank seviye simülasyonu bulunur,
0…10 V girişle veya manuel Tank boşaltım vana simülasyonu bulunur,
Manuel veya PLC kontrollü pompa hız simülasyonu bulunur,
Basınç Kontrol Simülasyon Modülü
Banana fiş ve D-sub bağlantı seçenekleri bulunur,
Tüm giriş/çıkışlar 2 mm banana soketlidir,
PLC bağlantısı için D-sub konektör bulunur,
10 V girişle veya manuel tank çıkışı basınç kontrol simülasyonu bulunur,
10 V çıkışlı basınç sensörü simülasyonu bulunur,
PLC kontrollü hava tahliye vanası simülasyonu bulunur,
Grafik Tabanlı Dokunmatik Operatör Paneli Modülü
7” Dokunmatik ekranlıdır (65536 renkli LCD TFT )
RS232 / RS485 seri portludur,
Kontrol fonksiyon blokları, Standart C programlama,
Ethernet veya USB kablosu ile program yükleme bulunur.
