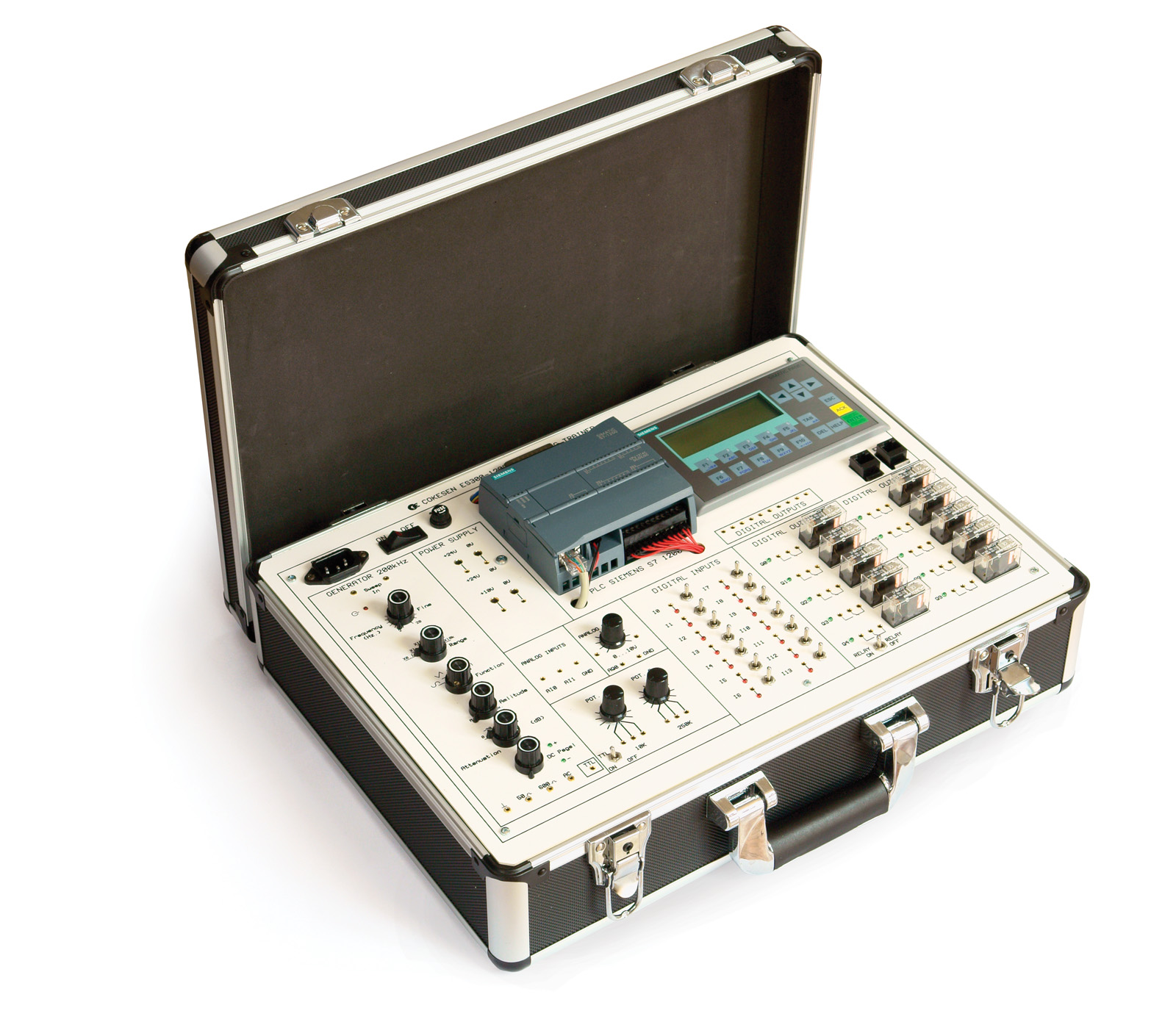

ES300.1200 PLC Eğitim Seti

PLC Eğitim Seti tek başına veya çeşitli uygulama modülleri ile birlikte çalışmalar yapılabilecek şekilde tasarlanmıştır.

S7-1200 PLC Eğitim Setinde Mikro işlemci olarak CPU 1214 C / 1215 C modeli kullanılmıştır. Eğitim seti üzerinde Siemens modelleri değiştirilerek tasarlanıp üretilebilmektedir.

PLC ile Analog işlemler yapabilecek şekilde  Giriş-Çıkışlar bulunur ve girişlerden birinde  bir adet çok turlu Potansiyometre bulunur, PLC’ye ait tüm çıkışlar istenildiğinde direkt veya Röle üzerinden kullanılabilinir, ayrıca tüm girişlerde Led ve Simülasyon anahtarları bulunur.

Yapılabilecek uygulamalar:

PLC programlama uygulamaları

Operatör Paneli (HMI) uygulamaları

Program simülasyonu

Röleli ve Rölesiz dijital giriş/çıkış uygulamaları

Analog Giriş/Çıkış uygulamaları

Teknik Özellikler:

Besleme gerilimi 220 V AC

14 Sayısal Giriş – 10 Sayısal Çıkış

2 Analog Giriş – 1 Analog Çıkış

Sayısal çıkışlar için 10 adet röle

Sayısal girişlerin tamamında led ve simülasyon anahtarları

Fonksiyon Jeneratörü:

  • Sinyal Bandı: 0-200kHz. Sinüs,Üçgen, Kare, Rampa .
  • DC Off-Set +/-4V yukarı/aşağı LED uyarılı, Komutatör ile 6 kademe frekans seçme özellikli, Frekans ince ayarı, Sweep in özellikli,
  • Çıkışları: 50 ohm – 60 ohm – AC , Çıkış güçü zayıflatıcı Komutatör ile seçme imkanı: 0 – 20dB – 40db – 60db
  • Genlik ayarı: 0-10Vpp,
  • Çalışma durumu göstergesi LED ışıklı
  • -TTL sinyal çıkış: Switch seçmeli 5Vpp

2 Adet çok turlu Potansiyometre (Analog uygulamalar için)

10 V DC, 24 V DC çıkışı olan güç kaynakları

Tüm giriş-çıkışlar 2 mm born klemensli

Operatör Paneli:240×80 piksel, 10 tuşlu, 4 renk arkadan aydınlatmalı, fonksiyon tuşludur.

Ethernet ve D-Sub Konnektör Çıkışları bulunur.

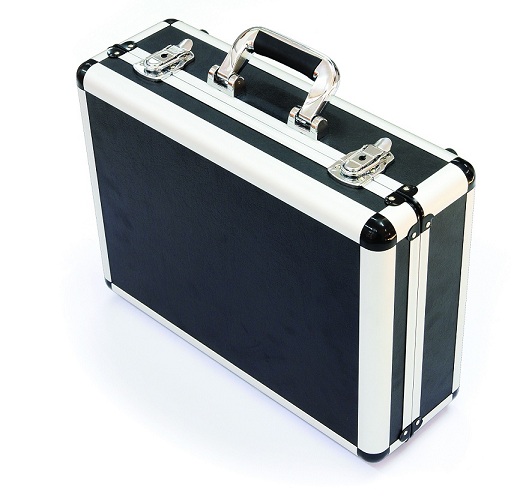

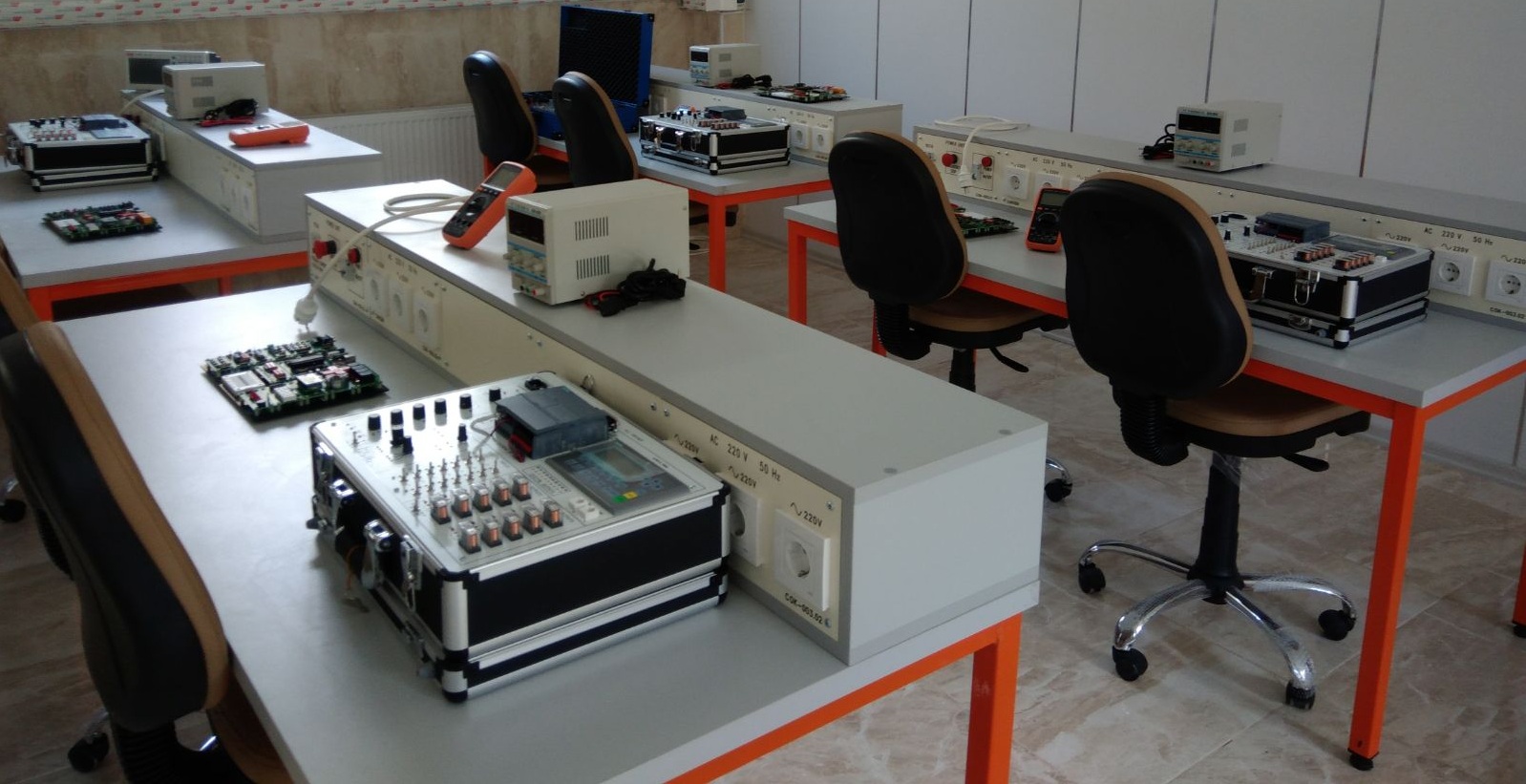

Eğitim Seti Çantası:

Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.

Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.

Taşıma kolaylığı için sağlam ve kulpludur.

Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.

Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
