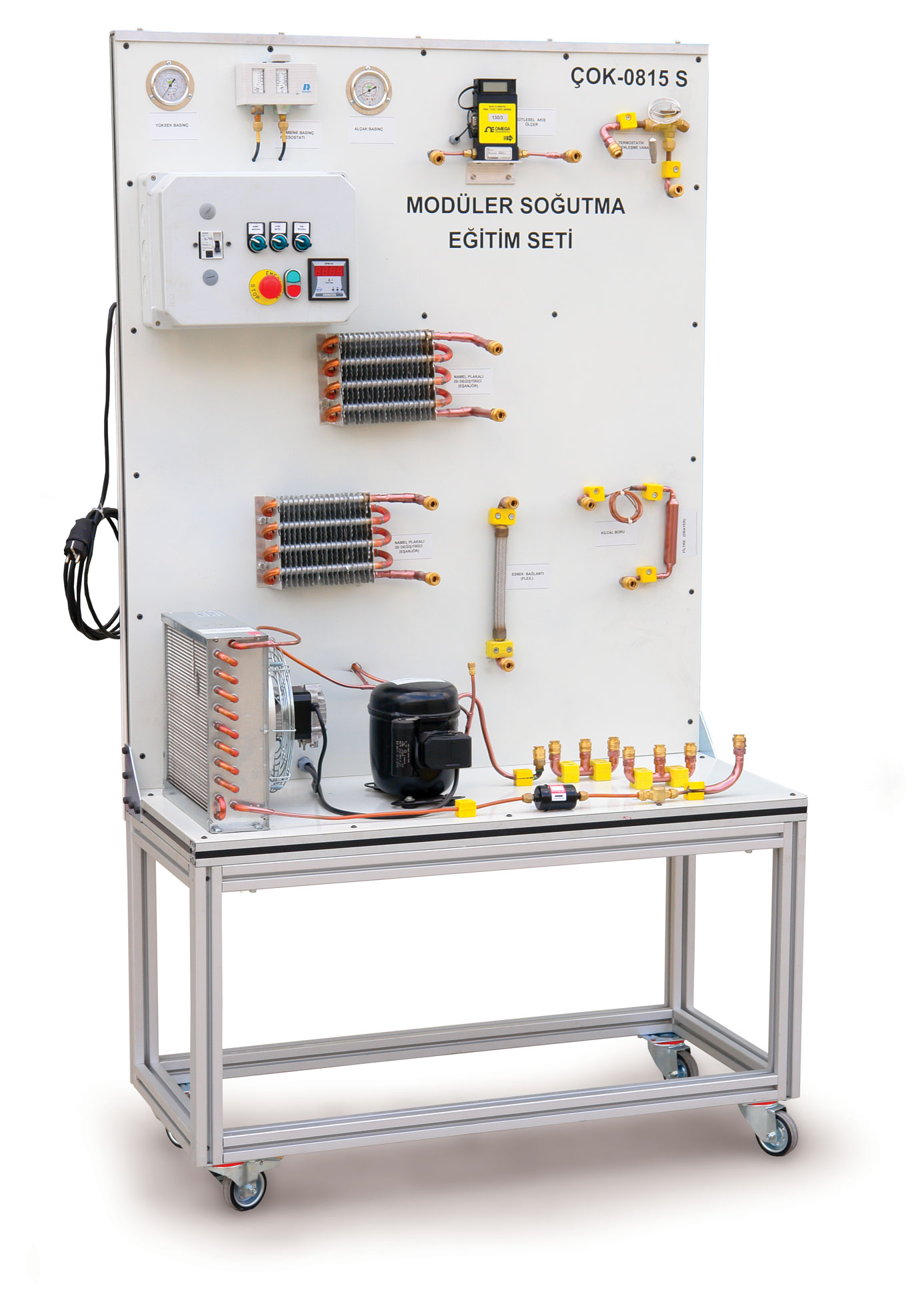

COK-0815S Modüler Soğutma Eğitim Seti
Genel Özellikler:
Modüler Soğutma Eğitim Seti alüminyum sigma profil gövdeden oluşmaktadır.
Modüler Soğutma Eğitim Seti mobil özellikte 4 adet sağlam yapıda tekerlekleri bulunmaktadır.
Tekerleklerden 2 tanesi kilitlenebilir özelliğe sahiptir.
Modüler Soğutma Eğitim Seti paneli üzerindeki tüm yazı ve şemalar zamanla silinmemesi için kompozit malzemeye kazıma metodu ile yapılmıştır.
Teknik Özellikler:
Acil durum butonu bulunur.
Ana şalter bulunur.
Hermetik kompresör bulunur.
Hava soğutmalı kondenser bulunur.
Aksiyal kondenser fanı bulunur.
Hava soğutmalı evaparatör (2 adet) bulunur.
Aksiyal evaporatör fanı (2 adet) bulunur.
Kaynaklı gözetleme camı bulunur.
Kaynaklı filtre (drayer) bulunur.
Otomatik genleşme valfi bulunur.
Farklı buharlaşma sıcaklık ayarı bulunur.
İ.D.Termostatik genleşme valfi bulunur.
Kılcal boru bulunur.
Kombine basınç anahtarı bulunur.
Alçak-yüksek-alçak basınç göstergeleri bulunur.
Türbin tipi soğutucu akışkan debimetresi bulunur.
Erkek-dişi hızlı kaplinler bulunur.
Dijital multimetre bulunur.
Modüler Soğutma Eğitim Seti üzerindeki elektriksel veriler dijital olarak ölçülebilir.
Soğutucu akışkan sıcaklıkları, gaza direkt temas eden sensörler yardımıyla yapılır.
7 ayrı noktadan dijital sıcaklık ölçümü yapılır.
Sıcaklık ölçümleri LCD tek panel üzerinden gösterilir.
Yapılabilecek Deneyler:
Kılcal boru- tek evaporatör uygulaması deneyi,
Kılcal boru- tek evaporatör-ısı değiştirici uygulaması deneyi,
Kılcal boru-paralel evaporatör uygulaması deneyi,
Kılcal boru seri evaporatör uygulaması deneyi,
OGV-tek evaporatör uygulaması deneyi,
OGV-tek evaporatör-ısı değiştirici uygulaması deneyi,
OGV-paralel evaporatör uygulaması deneyi,
OGV seri evaporatör uygulaması deneyi,
TGV-tek evaporatör uygulaması deneyi,
TGV-tek evaporatör-ısı değiştirici uygulaması deneyi,
TGV-paralel evaporatör uygulaması deneyi,
TGV seri evaporatör uygulaması deneyi,
Soğutma tesir katsayısının (STK) değerlerinin hesaplanması deneyi,
Isıtma tesir katsayısının (ITK) değerinin hesaplanması deneyi.
