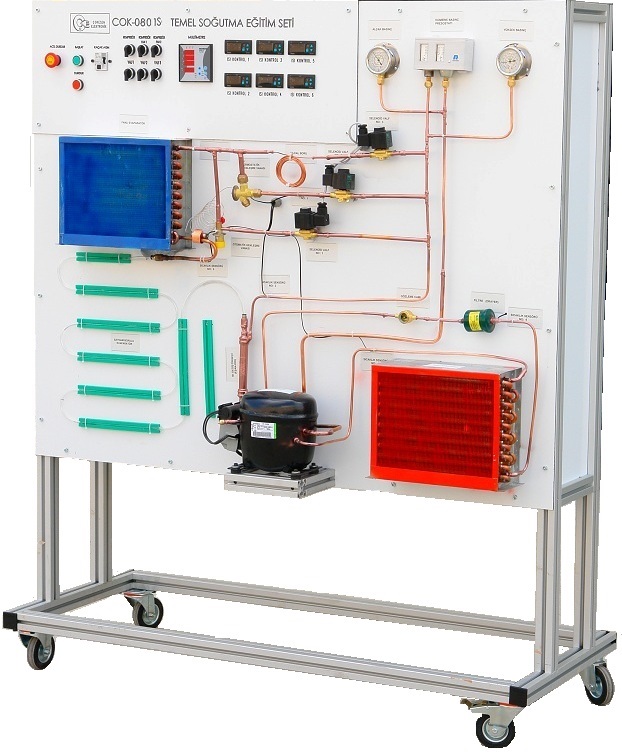

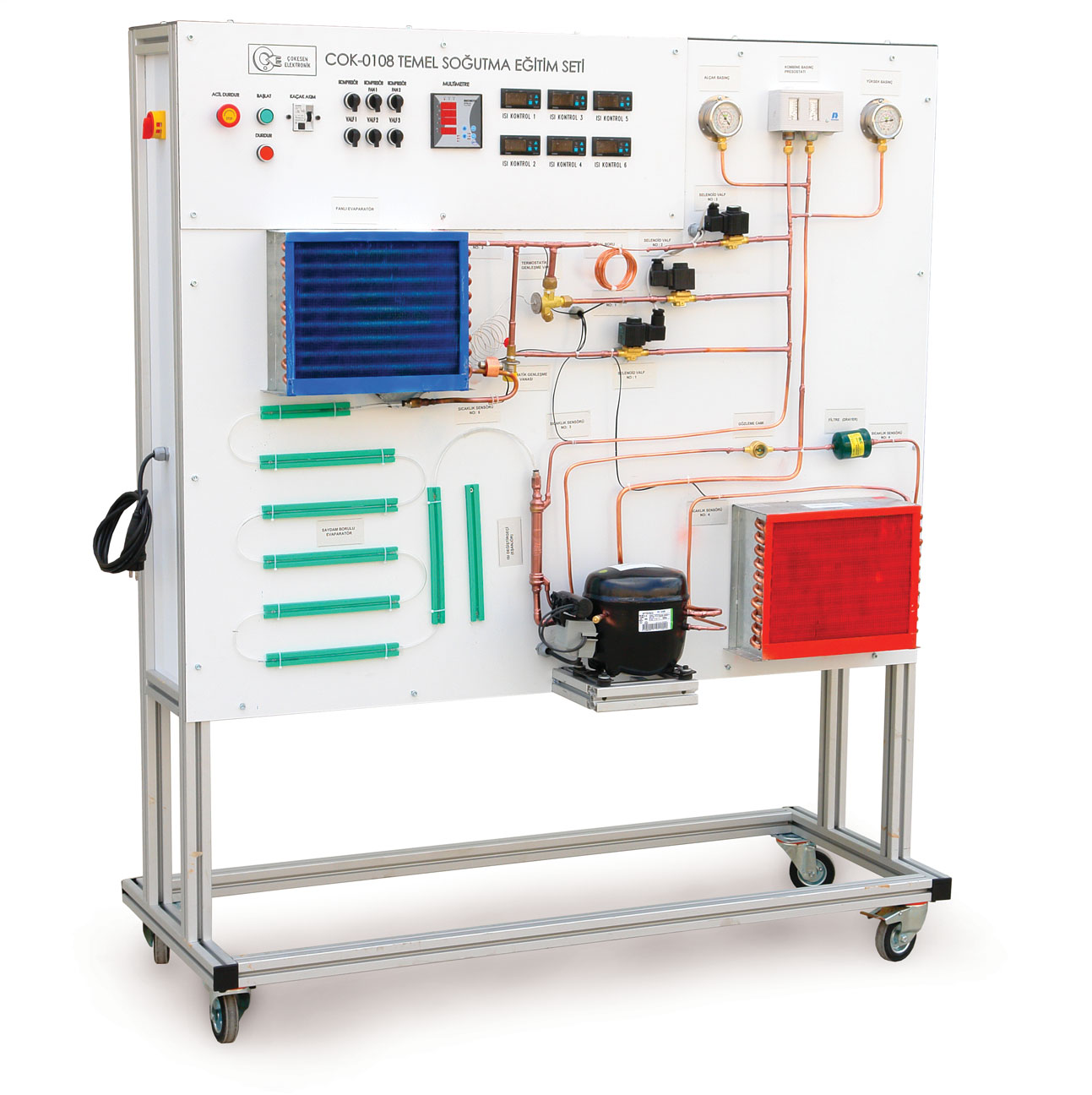

COK-0801S Temel Soğutma Eğitim Seti
Genel Özellikler:
Temel Soğutma Eğitim Seti alüminyum sigma profil gövdeden oluşmaktadır.
Temel Soğutma Eğitim Seti mobil özellikte 4 adet sağlam yapıda tekerlekleri bulunmaktadır.
Tekerleklerden 2 tanesi kilitlenebilir özelliğe sahiptir.
Temel Soğutma Eğitim Seti paneli üzerindeki tüm yazı ve şemalar zamanla silinmemesi için kompozit malzemeye kazıma metodu ile yapılmıştır.
Teknik Özellikler:
Hermetik kompresör bulunur.
Hava soğutmalı kondenser bulunur.
Aksiyal kondenser fanı bulunur.
Hava soğutmalı evaparatör bulunur.
Aksiyal evaporatör fanı bulunur.
Kaynaklı gözetleme camı bulunur.
Kaynaklı filtre (drayer) bulunur.
Saydam evaporatör bulunur.
Otomatik genleşme valfi bulunur.
Termostatik genleşme valfi bulunur.
Kılcal boru bulunur.
Isı değiştirici (Eşanjör) bulunur.
Farklı buharlaşma sıcaklık ayarı bulunur.
3 adet Solenoid valf ile elektromekanik kontrol yapılır.
Kombine basınç anahtarı (Presostat) bulunur.
Alçak ve yüksek basınç göstergeleri bulunur.
6 ayrı noktadan dijital sıcaklık ölçümü yapılır.Her bir ısı değeri aynı anda 6 dijital ölçü aletinde izlenebilir.
Kompresör , Fan1 , Fan 2 , Valf1 , Valf 2, Valf 3 fonksiyonları için her birine ayrı kumanda anahtarları bulunur.
Set üzerinde Dijital göstergeli multimetresi bulunur.
Acil durdurma butonu, Başla/Dur butonları, kaçak akım rölesi set üzerinde mevcuttur.
Set gazı doldurulmuş çalışır durumda teslim edilir.
Yapılabilecek Deneyler:
Soğutma teorisinin gözlenmesi ve basınç-sıcaklık ilişkisi deneyi
Uygulamada soğutma periyodu deneyi
Akış kontrolü olarak kılcal borunun kullanılması deneyi
Akış kontrolü olarak otomatik genleşme valfinin kullanılması deneyi
Termostatik genleşme vanasının kullanılması deneyi
Isı değiştiricinin fonksiyonu deneyi
Basınç anahtarlarının ayarlanması deneyi
Basma basıncının artması deneyi
