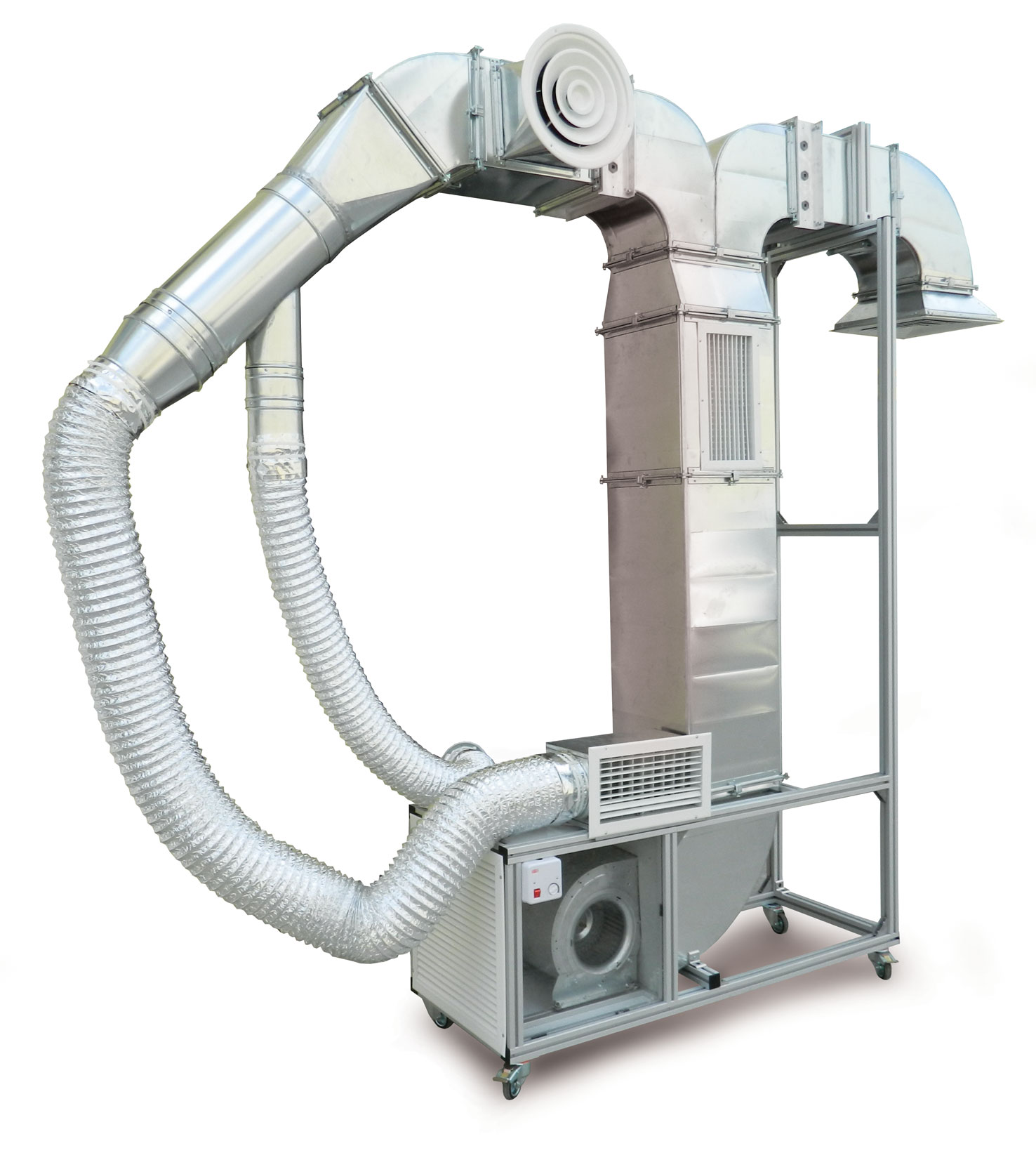

COK-0280K Havalandırma Elemanları Eğitim Seti
Teknik Özellikler:
Havalandırma Elemanları Eğitim Setinin ön panelinde setin işletiminde kullanılan parçaların bağlantı şeması bulunur.
Havalandırma Elemanları Eğitim Seti mobilize hareket ettirilebilir.
Acil durum butonu 220V AC ve 4 ampere kadar dayanıklıdır.
Enerji kablosu TTR kablo bulunur. 3 x 1.5 mm kesit ölçülerine ve 3 m. uzunluğa sahiptir.
Kaçak akım koruma anahtarı 220V AC, ve koruma akımı 30mA’dir.
Sigorta 6A bulunur.
Havalandırma Elemanları Eğitim Setinde elektrik topraklama hattı bulunur.
Havalandırma Elemanları Eğitim Setinde üç hız kademeli radyal fan bulunur.
Elyaf filtre bulunur.
Düz kanal, pantolon parçası, kol alma, tam dirsek, yarım dirsek, esnek bağlantı parçaları bulunur.
Yuvarlak anemostat, kare anemostat, üfleme menfezi, emme menfezi, hacim damperi v
Dijital fark basınç transmitteri bulunur.
6 noktadan basınç ölçümü bulunur.
Hava hız ölçer (Anemometre) bulunur.
Sistemin çalışabilmesi için gerekli olan tüm kablo ve aksesuarlar verilir.
Cihazın yanında ayrıca bir devre şeması verilir.
Tüm deneylerin anlatıldığı ayrıntılı Türkçe deney kitabı verilir.
Yapılabilecek Deneyler:
Fan Karakteristik eğrisinin çizilmesi
Filtre ve bağlantı elemanlarındaki basınç kayıplarının hesaplanması
Filtre ve bağlantı elemanlarının özel direnç (K) değerlerinin bulunması
Farklı hızlarda düz kanaldaki basınç kayıplarının bulunması
