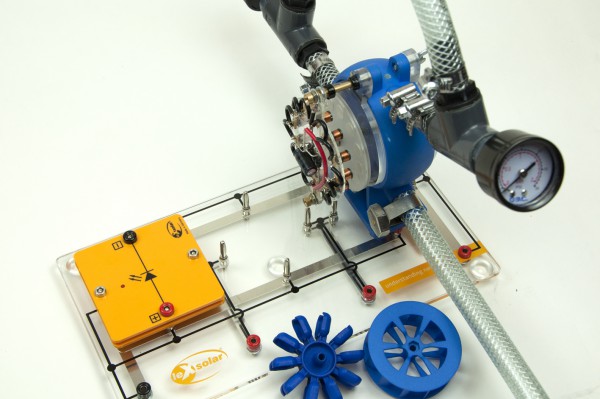

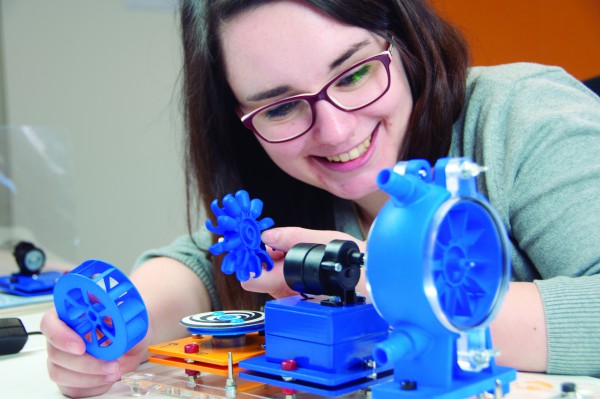

1905 Hidroelektrik Enerjisi Eğitim Seti
Hidroelektrik kullanımı konusuna giriş niteliği taşıyan deneylerin yanı sıra teknik eğitimdeki temel deneylerin yanı sıra, su türbinlerinin fiziği hakkında temel nicel deneyler sunmaktadır. Kullanıma hazır, farklı türbinlerle donatılmıştır. Basit bir su çarkından modern, yüksek verimli bir Pelton türbin konusunda çalışmalarına olanak sağlar.
Yapılabilecek Deneyler:
Hacimsel akış, akış hızı ve düşme yüksekliğinin bir fonksiyonu olarak güç
Boru kesitinin bir fonksiyonu olarak hacimsel akış, akış hızı ve güç
Pelton türbini, çapraz akış türbini ve su çarkının işlevselliğinin karşılaştırılması
Pelton türbini, çapraz akış türbini ve su çarkının performansının hacim akışına ve basınca bağlı olarak karşılaştırılması
Eğitim Seti ile birlikte aşağıdaki malzemeler verilmektedir:
1 adet Su türbini muhafazası
1 adet Türbinler seti
1 adet Manometre seti 2 bar
1 adet Manometre seti 4 bar
1 adet Giriş konektörü
1 adet Akış seti 4 mm
1 adet Akış 8 mm
1 adet Akış 12 mm
1 adet İndüksiyon üreteci
1 adet AV Modülü
1 adet Ampul modülü
1 adet LED modülü 2mA, kırmızı
1 adet Buzzer modülü
1 adet Dişlisiz motor modülü
1 adet Baz ünitesi Büyük
1 adet Direnç modülü
1 adet Akış kutusu
1 adet Renkli diskler – 1 set
1 adet Bağlantı seti
1 adet Alüminyum kasa
1 adet Su debimetre
2 adet Hortum kelepçesi
1 adet Test kablosu siyah 50 cm
1 adet Test kablosu kırmızı 50 cm
1 adet Test kablosu siyah 25 cm
1 adet Test kablosu kırmızı 25 cm
1 adet Konteyner kutusu 6 L
