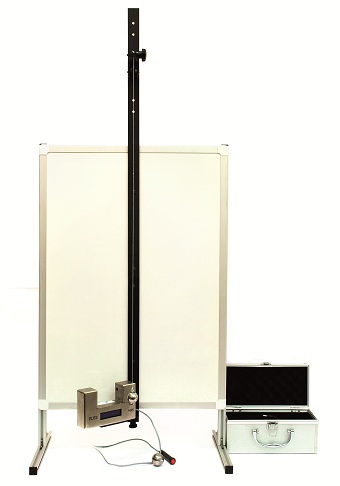

MK-603 Sarkaç Eğitim Seti

Bu deneyde küçük salınımlar yapan sarkaçlar için geçerli olan periyot: T=2π(L/g)1/2 formülü kullanılmaktadır. Burada L ip uzunluğu ve g ise yer çekimi ivmesidir. Değişik ip uzunluğuna göre periyotlar ölçülür ve T2-L grafiği çizilir.  Bu grafiğin eğimiyle yer çekimi ivmesi hassas olarak hesaplanabilir.

Sarkaç Eğitim Seti aşağıdaki ekipmanları içerir:

Ayaklı Pano: 90×70 cm boyutlarında sigma profil desteklidir.

Ağırlıklar: 3 adet eşit kütlede ve 2 adet farklı kütlededir.

Sarkaç bağlama çubuğu hareket edip 50 cm uzunluğunda pano üzerine değişik uzunluklara monte edilebilir ve ağırlıklar kolayca asılabilir.

Dijital kronometre veya mikroişlemcili sensör: 6 dijit , LCD göstergeli ve 0.01 s saniye hassasiyetindedir.

Ayaklı Pano +30 derece ve -30 derece arasında 3 adet açı göstergesi içerir.

Sarkaç Eğitim Seti ile birlikte Deney föyü verilir.

Sarkaç Eğitim Seti ile aşağıda listelenen konularda deneyler yapılabilir:

Sarkaç salınım periyodunun hesaplanması,

Sarkacın periyodunun kütleye, ip uzunluğuna ve salınım açısına bağlılığı incelenebilir.
