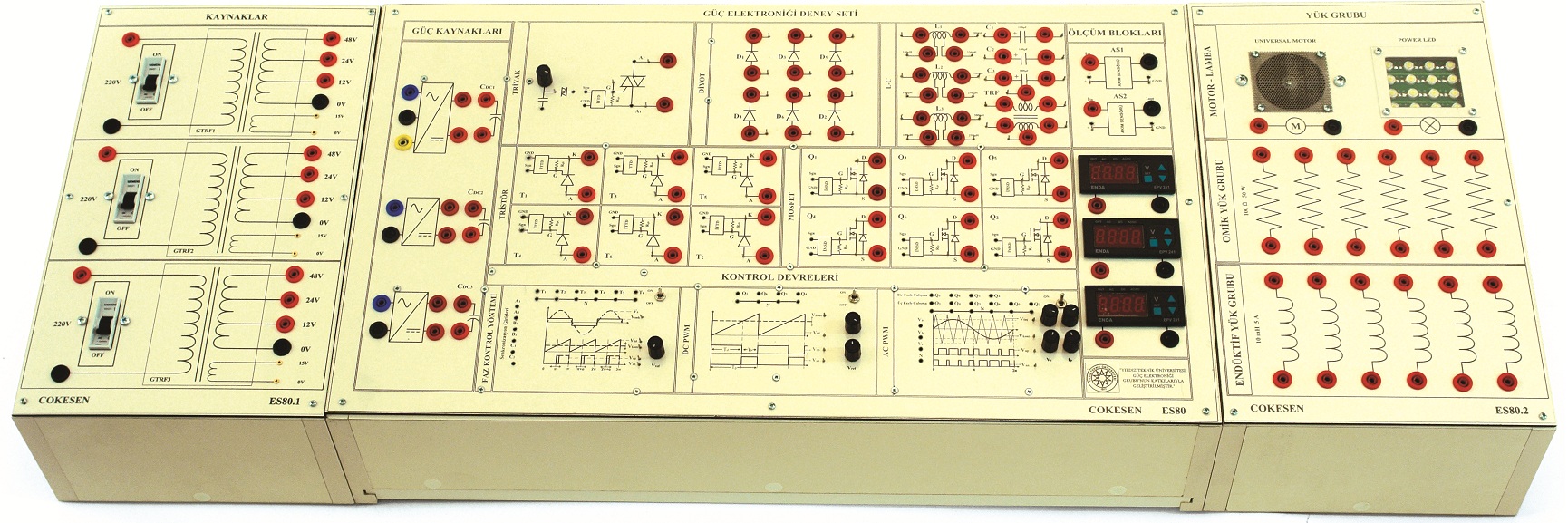

ES80 Güç Elektroniği Eğitim Seti Kompakt

Güç elektroniğinin deney ve incelemelerinin yapılabilmesi için tasarlanmıştır.

Kompakt olarak tasarlanmış, deneylerin yapılabilmesi ve izlenebilmesini sağlayan boyutta 700x390mm ebatlıdır.

Cihazlar ve ilave 2 adet yük grupları masa üstü kullanıma uygun yapıda verilir.

Teknik Özellikler:

Ana cihaz üzerinde bulunan eleman ve sürücüleri aşağıdaki özelliklerdedir:

6 adet Thyristör ve sürücü devreleri 800V, 25

6 adet MOSFET ve sürücü devreleri 600V , 75A

1 adet Triac ve sürücü devresi 600V , 15A

1 adet Diac devresi 32V

6 adet Diyot devresi 600V , 15A

Tüm ölçüm noktaları pimlerle set panosu üzerinde bulunur

Ana cihazdan ayrı olarak  bulunan transformatör besleme ünitesi değerleri aşağıdaki değerlerdedir:

3 faz 48V 250VA

3 faz 24V 250VA

3 faz 15V 250VA

3 faz 12V 250VA

Ana cihaz üzerindeki kontrol üniteleri özellikleri:

AC PWM Kontrol

DC PWM Kontrol

Faz Kontrol

3 adet AC/DC dijital Voltmetre AC: 0..500 V RMS , DC: -500 …+500V

2 adet akım transdüzer 25A.

Ana cihaz bünyesinde olan LC Grubu:

Kapasite Grubu: 250V 1mikroF , 250V 100mikroF.

Endüktif (Bobin) Grubu: 10A, 10mikroH, 250mikroH, 500mikroH

Yalıtım transformatörü (Ortak uçlu 1:1 oranlı ferit gövdeli)

Üzerinde olması gereken dönüştürücü (transdüzer): 2 adet 25A

Rezistif Yük Grubu:

Ana cihazın dışında ayrı bir ünite olarak tasarlanmış ve ana cihaz ile müştereken kullanıma uygundur.

6 adet 50W , 100 ohm  rezistans grubu olacak ve bağlantıları 4mm kablo fişlerine uygundur.

Motor: (Yük amaçlı)  48V DC  en az 100W , 17.000RPM  1 adet , Tüm bağlantı soketleri çarpılmaya karşı korumalı çift yalıtkanlıdır.

Lamba (LED) Yük Grubu bulunur.

Endüktif Yük Grubu:

6 adet 10mH, 5A. olarak bulunur.

Tüm bağlantı 4mm soketleri çarpılmaya karşı korumalı çift yalıtkanlıdır.

Yapılabilecek Deneyler:

Yarım Dalga Kontrolsüz Doğrultucular

Bir fazlı yarım dalga kontrolsüz doğrultucu

İki fazlı yarım dalga kontrolsüz doğrultucu

Üç fazlı yarım dalga kontrolsüz doğrultucu

Tam Dalga Kontrolsüz Doğrultucular

Bir fazlı tam dalga kontrolsüz doğrultucu

İki fazlı tam dalga kontrolsüz doğrultucu

Üç fazlı tam dalga kontrolsüz doğrultucu

Yarım Dalga Kontrollü Doğrultucular

Bir fazlı yarım dalga kontrollü doğrultucu

İki fazlı yarım dalga kontrollü doğrultucu

Üç fazlı yarım dalga kontrollü doğrultucu

Tam Dalga Kontrollü Doğrultucular

Bir fazlı tam dalga kontrollü doğrultucu

İki fazlı tam dalga kontrollü doğrultucu

Üç fazlı tam dalga kontrollü doğrultucu

AC Kıyıcılar

Tek fazlı AC kıyıcı

Yükü omik ve yıldız bağlı olan üç fazlı AC kıyıcı

DC Kıyıcılar

Bir bölgeli DC kıyıcı

İki bölgeli DC kıyıcı

Dört bölgeli DC kıyıcı

Temel İzolesiz DC-DC Dönüştürücüler

Düşürücü DC-DC Dönüştürücü

Yükseltici DC-DC Dönüştürücü

Düşürücü-Yükseltici DC-DC Dönüştürücü

Temel İzoleli DC-DC Dönüştürücüler

İleri yönlü DC-DC Dönüştürücü

Geri dönüşlü DC-DC Dönüştürücü

İnverter Ara Devreli DC-DC Dönüştürücüler

Yarım köprü inverter ara devreli DC-DC Dönüştürücü

Tam köprü inverter ara devreli DC-DC Dönüştürücü

Push-pull inverter ara devreli DC-DC Dönüştürücü

Tek Fazlı Temel İnverterler

Tek fazlı yarım köprü inverter

Tek fazlı tam köprü inverter

Tek fazlı push-pull inverter

Sinüsoidal PWM İnverterler

Tek fazlı sinüsoidal PWM inverter

Üç fazlı sinüsoidal PWM inverter

Deney seti ile birlikte 1 set bağlantı kabloları seti verilir.

Deney setine ait Türkçe hazırlanmış deney kitabı verilir.
