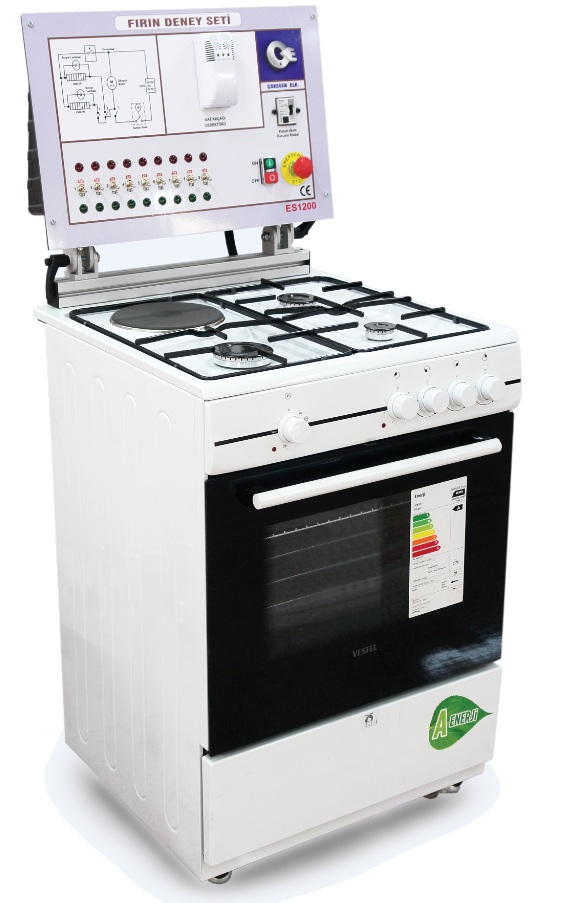

ES1200 Elektrikli – Gazlı Fırın Eğitim Seti
Ev tipi fırın tekniğinin öğrenilmesi amacına uygun tasarlanmış bir deney setidir. Gazlı ve Elektrikli Fırın çalışma prensibi, Fırını meydana getiren parçaların görülerek tekniğinin öğrenilmesi ve fonksiyonların yapay arızalar meydana getirerek eğitiminin kısa bir sürede verilmesini sağlar. Ev tipi bir fırında olası bakım ve onarım işlemlerinin eğitimini vermek için tasarlanmış bu deney setinin devre şemaları ve tekniğinin gösterildiği Türkçe deney kitabı verilir.
Elektrikli Gazlı Fırın Eğitim Seti, Arıza simülasyon grubu ve fırın / ocak kısımlarından meydana gelmiştir.
Arıza simülasyon grubu: Fırın ve ocak da olası 9 adet yapay arıza yapılabilmektedir.
Anahtarlar yardımı ile yapılan arıza mevcut uyarı ışığı yanarak arıza yapıldığı görülebilir. Arıza yoksa yeşil ışık görülür.
Panel sağlam bir mekanizma üzerine yapılmıştır.
Simülasyon grubu mekanizmada mevcut mandalın yardımı ile yukarı/aşağı pozisyonu 45 derece ayarlanabilir.
Panelde büyük boyutta örnek bir fırın/ocak devre şeması bulunur. Panel üzerinde start-stop butonlar, acil durdurma butonu, kaçak akım rölesi ve 9 adet ışık uyarılı yapay arıza anahtarları vardır.
Fırın ve ocak 220V 50Hz de çalışır. Gaz sistemi Doğal Gaza göre ayarlıdır.
Set altında tekerlekli mekanizma mevcuttur.
