Elektronik Sarf Malzemeler
Elektronik komponent tedariğinde güçlü ağı sayesinde dünyanın çeşitli noktalarından ürün tedariği gerçekleştirerek, Türkiye’de 37 yılı aşan iş tecrübesi ile çözüm üretmeye devam etmektedir.
Kuruluş tarihinden itibaren müşterilerine Hızlı, Kaliteli ve uygun fiyatlı malzeme sunmaktadır.
Başlıca Tedarik sağlanan ürünler:
Bobin, Breadboard, Buton ve Anahtarlar, Delikli Plaketler, Dirençler, Displayler, Diyotlar, Elektrik-Elektronik El Aletleri, Elektronik Takım Çantası, Endüstriyel Ürünler, Entegreler, Entegre Soketleri, Klemensler, Kondansatörler, Konnektörler, Kristal, Krokodil Kablolar, PCB’ler, Potansiyometreler, Röleler, Sensörler, Transistörler, Trimpot, Tristörler, Triyaklar, Sigortalar.
İlgili ürünler
ES05GK13 Sensör Uygulamaları Eğitim Seti
Sensör Uygulamaları Eğitim Seti, Endüstride kullanılan sensörlerin anlatım ve uygulamalarının yapılabilmesi için tasarlanmıştır.
Sensör Uygulamaları Eğitim Seti üzerinde ayarlı ve sabit Güç Kaynakları, Frekansmetre,TTL Osilatör, Voltmetre, Ampermetre, Yukarı - Aşağı Sayıcı ve Sensör uygulamaları için gerekli giriş - çıkış elemanları bulunmaktadır.
Sensör Uygulamaları Eğitim Setinde, Hız ve Yön kontrollü, Lineer ve Dairesel hareket mekanizması sayesinde farklı tip sensörlerle cisimlerin algılama mesafesi, geçiş yapan farklı materyalli cisimlerin sayımı, Sensörlerin çalışma frekansı, çalışma gerilimi ve akımı izlenebilmektedir.
Sensör Uygulamaları Eğitim seti, Sensör uygulamaları için tasarlanmış uygulama modüllerini içermektedir. Sette tüm ara bağlantılar için 2mm soket ve farklı renklerde 2mm fişli kablolar kullanılmıştır.
Sensör Uygulamaları Deney Modülleri bağlantı noktaları altın kaplamalıdır.
Sensör Uygulamaları Deneyler ile ilgili Türkçe ve İngilizce Deney Kitabı verilir.
Sensör Uygulamaları Ana Cihaz
Eğitim Seti Çantası:
Sağlam bir taşıma kulpuna sahip olup depolanmaya uygun bir yapıya sahiptir.
Dış yapısı Paslanmaz ve hafif malzeme olarak alüminyum ve kırılmaz ABS malzemeden üretilmiştir.
Taşıma kolaylığı için sağlam ve kulpludur.
Cihaz kullanım sonrası kapağı kapatılarak her iki tarafından kilitlenip depolanabilir. Çantaya ait 2 adet kilit anahtarı verilir.
Çanta boyutları dolap ölçülerine uyması için 460mm Boy x 340mm En x 160mm Genişlikte yapılmıştır.
Sensör Uygulamaları Deney Modülleri
Sensör Uygulamaları deney modülleri alt yüzeyleri darbe ve benzeri etkilere dayanıklı yalıtkan plastik kutuludur.
Sensör Uygulamaları deney modülleri üzerinde deney seti Ana Cihazına uygun bağlantı sağlayabilen 25 pin D-SUB soket bulunur.
Sensör Uygulamaları deney modülleri üzerinde devre şemaları çizili ve altın kaplamalı 2 mm bağlantı kabloları ile devre kurularak deney yapılabilir.
Sensör Uygulamaları deney modülleri harici olarak bir DC Güç Kaynağı üzerinden çalışır.
Sensör Uygulamaları deney modülleri üzerinde DC 1A. Ayarlı 0...±12V, sabit +12V, -12V , -5V , +5V Gerilimler bulunur.
Yapılabilecek Deneyler:
ES05-27.01: NTC, PTC, Termokupl, Bimetal, Yarı iletken ısı sensörü, LDR, Foto diyot, Foto transistör, Nem sensörü, Opto küpler, Reed röle
ES05-27.02: Piezo elektrik elemanı, Solar cell, Hall effekt, PIR sensör, Mikrofon, Mercury switch, LED, Gaz sensörü
ES05-27.03: Endüktif Sensör, Optik Sensör, Kapasitif sensör
ES05-27.04: IR LED, Limit switch, Piezo sensör, Ultrasonik, Mesafe sensörü, Load Cell, Titreşim sensörü
DC Gerilimler: | : | Kısa Devre Korumalı Ayarlı 1A : 0..+12V, 0..-12V, LED Göstergeli Tüm çıkışları 2mm bağlantıya uygun. Kısa Devre Korumalı Simetrik Sabit 1A: +12V , -12 , +5V , -5V LED Göstergeli Tüm çıkışları 2mm bağlantıya uygun. |
Teknik Özellikler | : | TTL Sinyal Üreteci: 10Hz, 100Hz, 1KHz, 100KHz, 1MHz. Dijital Göstergeler: 1 adet DC Dijital Voltmetre 1 adet DC Ampermetre 2mm bağlantı girişli 2 adet 12V flemanlı lamba 1 adet Buzzer 1 adet Hoparlör 1 ad Deney Modülleri Bağlantısı : D-SUB konektör Frekans sayıcı ( İleri-Geri-Reset) Frekans Metre |
Şebeke Bağlantısı: | : | 220V AC. / 50 Hz., Panel üzeri Sigorta. 1Adet, Topraklı bağlantı fişi bulunmalıdır. |
Enerji Şalteri: | : | Işıklı on/off anahtarlı |
ES05 Serisi Güç Elektroniği Uygulama Deney Modülleri
Güç Elektroniği Uygulama Deney Modülleri Ana Ünite üzerine mevcut D-SUB bağlantısı takılarak gerçekleştirilen deneyler, Uygulama Modülleri üzerinden beslemeleri yapılarak kullanılabilinir.Bu seçim yapıldığında Uygulama Modülleri harici olarak DC Güç Kaynağından beslenmesi gerekir.
Bunun için; DC 1A. Ayarlı 0-12V, sabit +12V , -12V , -5V , +5V gerilimlere ihtiyaç olacaktır.
Temel Fonksiyon deneylerinin daha iyi anlaşabilinmesi için gerekli yerlerde yapay arıza simülasyonları Uygulama Modülleri üzerinde yapılabilinir,
Güç Elektroniği Uygulama Deney Modülleri bağlantı noktaları altın kaplamalıdır.
Güç Elektroniği Uygulama Deney Modülleri üzerinde devre şeması ve devre elemanları dizilidir.
Hatalar ile ilgili sorular ve açıklamalar Türkçe ve İngilizce deney kitaplarında gösterilmektedir.
Güç Elektroniği Uygulama Deney Modülleri ile 2mm altın kaplamalı özel kablolar verilmektedir.

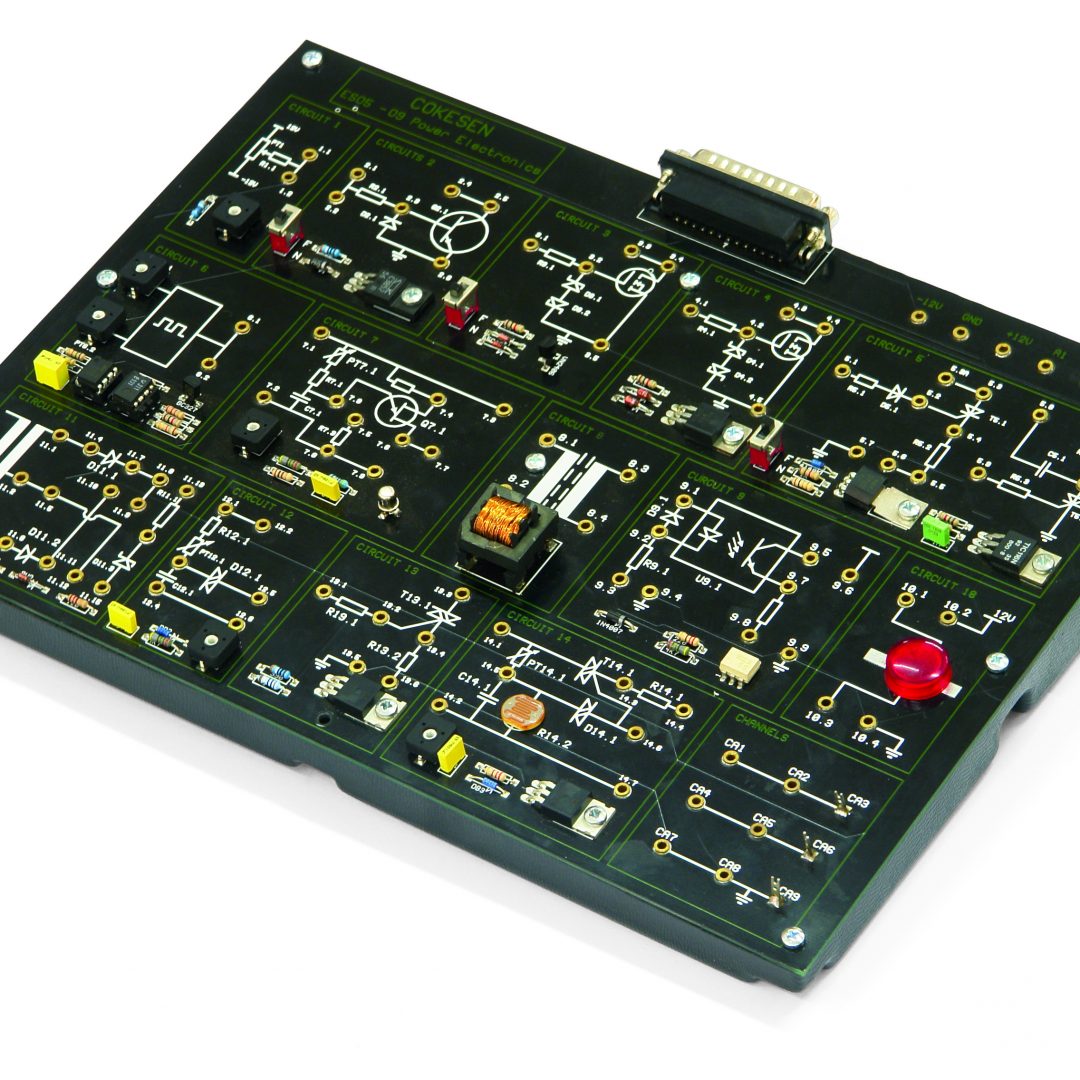

ES05.09 Güç Elektroniği 1 Deney Modülü
Yapılabilecek Deneyler:
İki Kutuplu Güç Transistörü, Mosfet Transistörü,Tristör, UJT Transistör Ve Tristörün Tetikleme Devreleri,Triyak
ES05.09.02 Güç Elektroniği 2 Deney Modülü
Yapılabilecek Deneyler:
DC Güç Kontrol Devresi 55 entegresi ve deneyi (DC Power Control), DC Motor hızı kontrolü deneyi (Motor speed control) , PWM 1, PWM 2 deneyleri,
ES05.09.03 Güç Elektroniği 3 Deney Modülü
Yapılabilecek Deneyler:
UJT, PUT, SUS, SCS, PNPN Diyot, SCR, DC/AC Konverter, Triac AC kontrol deneyleri.

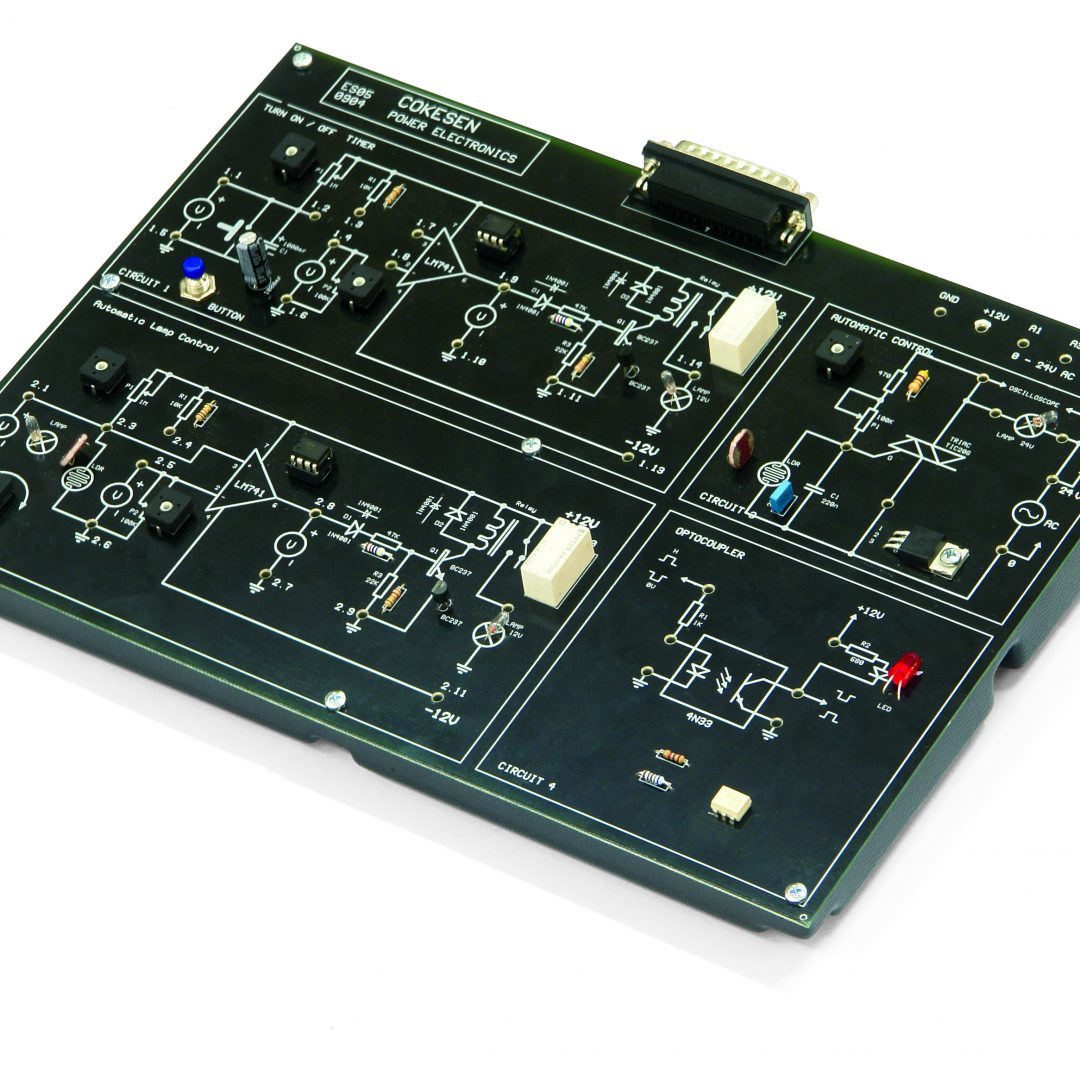

ES05.09.04 Güç Elektroniği 4 Deney Modülü
Yapılabilecek Deneyler:
LDR,Turn On- Turn Off Timer deneyleri, Otomatik kontrol , Opto kupler, Otomatik lamba kontrol deneyleri.
