EE-702 Wheatstone Köprüsü Eğitim Seti
Wheatstone köprüsünde değeri bilinen direnç: R olup, değeri ölçülecek direnç ince tellerden oluşmaktadır. Direnci ölçülecek ve bir platforma bağlı 5 adet tel vardır. Bunlar 0.2,0.4,0.6 mm çapında Cr-Ni ve 0.6 mm çapında pirinç ve bronz tellerdir. Ayrıca sürgülü reosta görevi gören 0.4 mm Cr-Ni tel de başka bir platforma bağlanmıştır. Boyu 1 m olan bu telin sağındaki ve solundaki uzunluklar: L1, L2 olup bunlar da R1, R2 dirençlerine karşı gelmektedir. Bu uzunluklar platform üzerindeki cetvelden ve direnç değerleri ise soket bağlantılarından ölçülebilmektedir. Uzun bir telin direnci R=ro L/A olup ro telin özdirenci, L uzunluğu ve A ise kesit alanıdır. Köprü bağlantısı yapıldıktan sonra köprünün ortasına bağlanan multimetreden akım geçmeyinceye kadar sürgülü reosta hareket ettirilir. Akım sıfırlanınca sadece L1, L2 ölçülerek ve değeri bilinen R kullanılarak ölçülmek istenen telin direnci Rx hesaplanır. Rx=RL1/L2
Wheatstone Köprüsü Eğitim Seti ile aşağıda listelenen konularda deneyler yapılabilir:
Wheatstone köprüsü devresinin çalışma prensibinin öğrenilmesi,
Bilinmeyen bir direncin değerinin hesaplanması,
Metal bir telin uzunluğuna bağlı olarak direncinin bulunması.

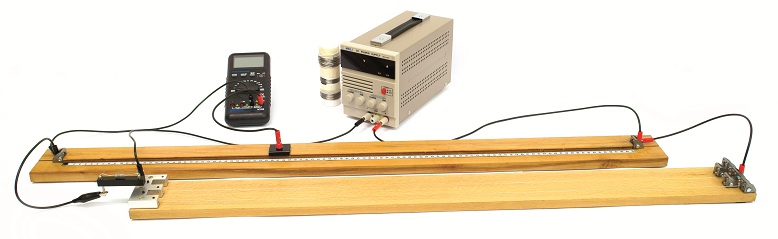

Wheatstone Köprüsü Deney Seti aşağıdaki ekipmanları içerir:
Deney Tablası : İki direncin kolayca takılabileceği ve devre çiziminin olduğu şekildedir.
Dijital Güç Kaynağı:
- 0-30V aralığında, 3A akım verebilen ve ayarlanabilir.
- Kısa devre korumalıdır.
- Voltaj ve akım göstergelidir.
Ayarlanabilir Direnç Seti:
- Üzerinde 100 cm boyunda metal direnç teli ve cetvel bulunur.
- Tel üzerinde hareket edebilen düğme kontrollü bağlantı noktası bulunur.
Dijital Multimetre :
- AC/DC Voltaj okuma aralığı : 0- minimum 200V’tur.
- Direnç: 0-minimum 20mΩ kademelidir.
- Akım okuyabilir.
Set ile birlikte deney tablasına kolaylıkla takılıp çıkarılabilen farklı değerlerde 4 adet direnç ve bağlantı kabloları verilir;
Deney Seti ile birlikte deney föyü verilir.
