EE-404-LC Bobin ve İndüktans Eğitim Seti
İndüksiyonlu bir devrenin doğru ve alternatif akıma karşı davranışı aynı değildir. Alternatif akıma karsı dogru akıma olduğundan daha büyük direnç gösterir. Böyle bir devrenin alternatif akıma karsı gösterdigi dirence zahiri direnç (Z) veya empedans denir. Uçlarına alternatif gerilim uygulanan indüktörlü bir devre yandaki şekil’de verilmiştir. Böyle bir devrede herhangi bir anda devrenin uçları arasındaki VAC potansiyel farkı: VAC=VAB+VBC olup ayrıca VAC=L dI/dt + R I olarak verilir. Burada R, devrenin direnci, I akım siddeti, dI/dt akımın değişim hızı, L özindüksiyon katsayısı veya indüktanstır. Ohm büyüklügünde boyutu olan wL’ye reaktans denir ve XL ile gösterilir. Burada w=2πf açısal frekans f ise alternatif akımın frekansıdır. İndüktanslı bir devrede, indüktörün uçlarındaki potansiyel farkı devredeki akıma nazaran 90o ileridedir, direncin uçlarındaki gerilim ise akım ile aynı fazdadır. Buna göre direncin ve indüktörün uçları arasındaki potansiyel farkları arasında 90o’lik faz farkı olur. VL indüktörün gerilimi, VR direncin gerilimi ise bunların vektörel toplamı kullanılarak Z2=I L2w2 + R2 elde edilir. Buradan da indüktans L2=1/w2 (Z2– R2) denkleminden elde edilebilir. Eğer R multimetre ile ölçülür ve Z akım-gerilim grafiğinden bulunursa L hesaplanabilir. Not etmek gerekir ki bir bobinin self indüktansı L0=m0 A N2/L ile verilir. Burada N sarım sayısı, A kesit alanı, L ise bobinin uzunluğu, m0 ise havanın manyetik geçirgenliği olup değeri 4πx10-7 H/m’dir. Eğer bobin içine demir nüve sokulursa indüktansı L=mL0 olarak verilir. Burada m demir nüvenin manyetik geçirgenliğidir.
Seri RL devrelerinin düşük frekansları geçirip yüksek frekansları filitreleme (low pass filter) özellikleri de fonksiyon üretecinden uygulanan giriş sinyalinin frekansı değiştirilip çıkış voltajı ölçülerek bulunabilir.
LC Bobin ve İndüktans Eğitim Seti ile aşağıda listelenen konularda deneyler yapılabilir:
Bir bobine ait öz indüksiyon katsayısının bulunması,
Demir nüveli bobinin öz indüksiyon katsayısının ölçülmesi

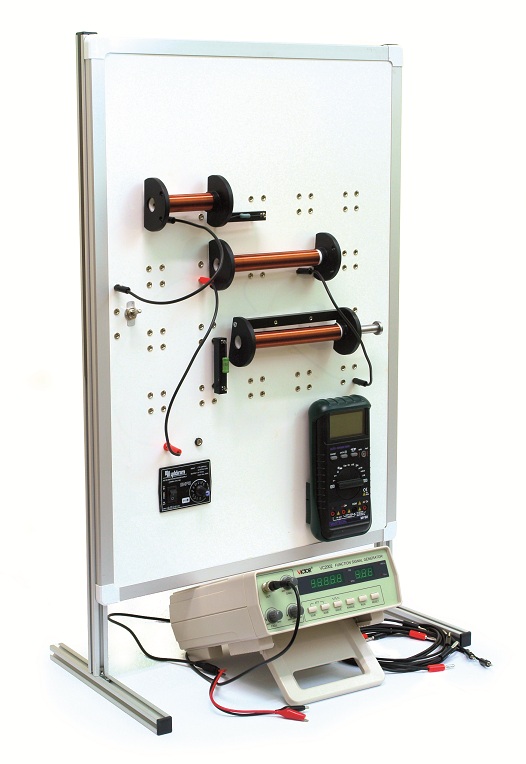

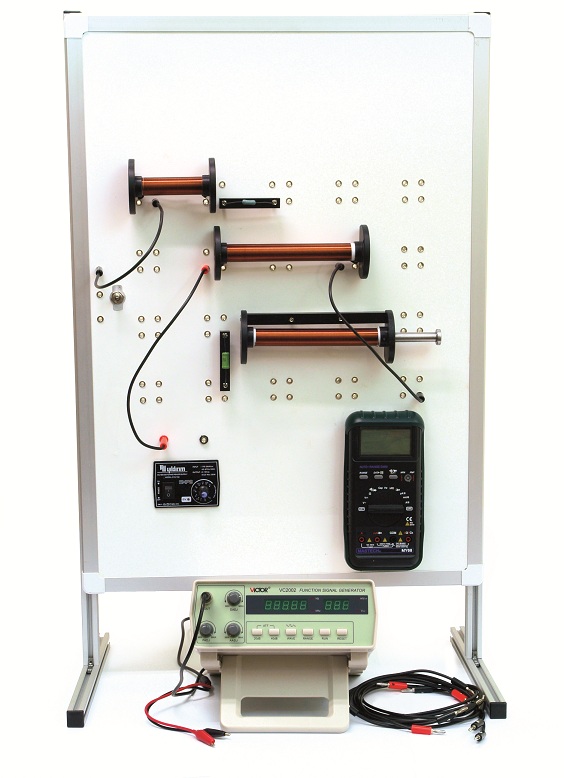

LC Bobin ve İndüktans Eğitim Seti aşağıdaki ekipmanları bulundurur:
Tüm malzemelerin üzerine monte edilebileceği deney panosu 90×60 cm2
DC Güç Kaynağı panoya monte edilebilir olup
- Minimum 0-15 V aralığında ayarlanabilir
- Kısa devre korumalıdır.
AC güç kaynağı panoye monteli 9 veya 12V, 50 Hz olmalıdır
Değerleri 4.7, 10 ve 12ohm olan direnç takımı,
Panoye monte edip çıkarılabilen 2 adet bobin,
Panoye monte edip çıkarılabilen 1 adet içine demir nüve girebilen bobin,
1 adet sinus dalgası veren fonksiyon üreteci ve bağlantı kabloları.
Dijital Multimetre :
- AC/DC Voltaj okuma aralığı : 0- minimum 200V
- Direnç: 0-minimum 20mΩ kademeli
- Akım okuyabilir.
Deney kılavuzu deney setiyle verilir.
