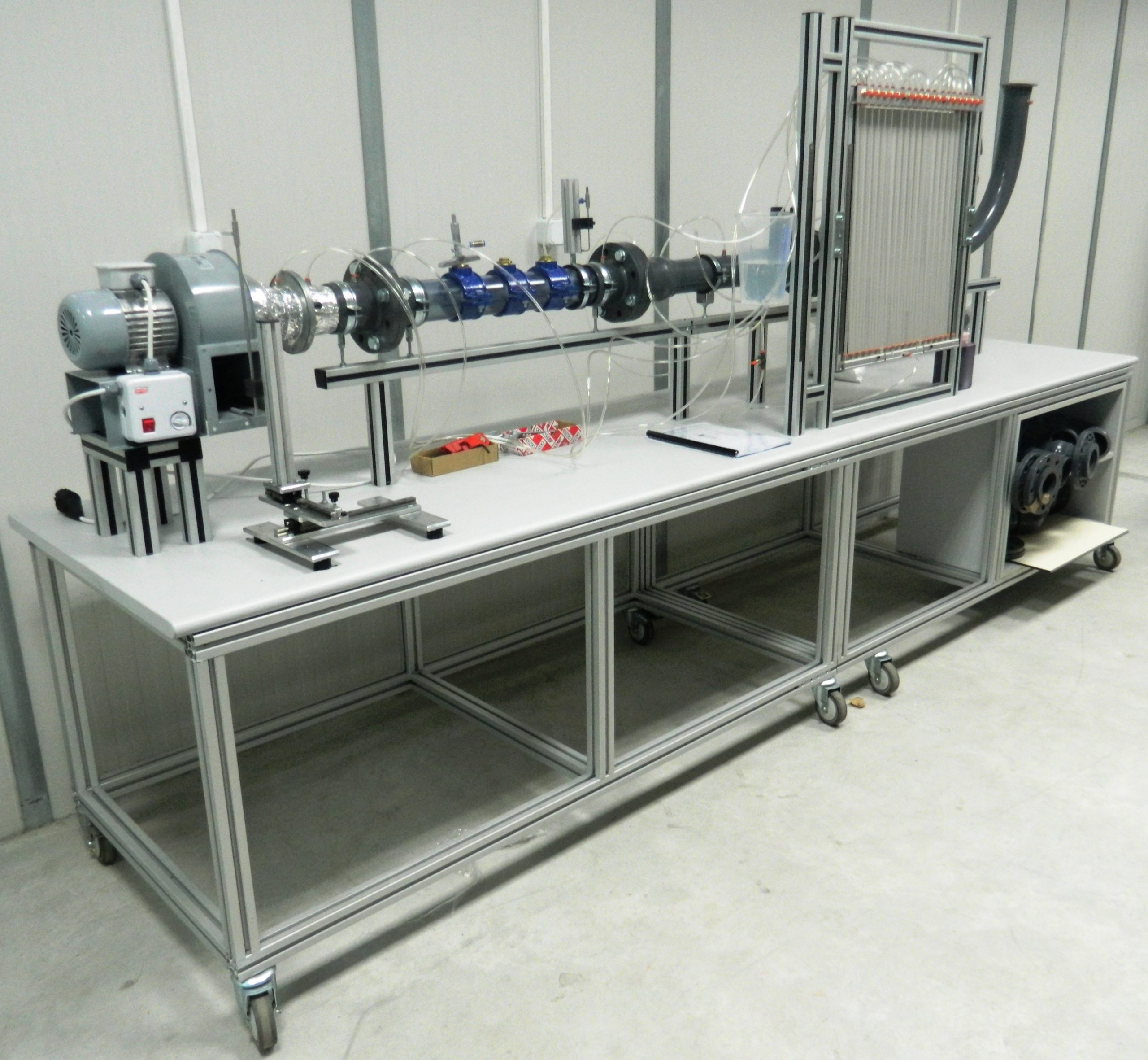

COK-0500T Hava Akışı Deney Düzeneği Eğitim Seti

Teknik Özellikler:

Hava Akışı Deney Düzeneği Eğitim Seti çeşitli aksesuarları ile birlikte kararlı, sıkıştırılamayan akışlar ile ilgili olarak geniş kapsamlı deneyler yapmaya olanak tanıyacak yapıdadır.
Hava Akışı Deney Düzeneği Eğitim Setinde bulunan donanım ve parçalar aşağıda sıralanmıştır:
Pitot tüpü (serbest jet Ölçümü için), Radyal fan,Ölçüm nesnelerinin takılabilmesi için kullanılan montaj yerleri bulunur.16-tüplü manometre paneli,Düşük kayıplı hava kanalı girişi,Boru eklentileri, İris diyafram, Pitot tüpü (dahili), Nozul/orifis plakası.
Serbest jetlerin ölçülebilmesi için üç boyutlu olarak ayarlanabilen harici bir Pitot tüpü bulunur:
Yatay eksende: -90 – 90 mm, Düşey eksende: -85 – 100 mm, İç çapı: 2 mm
Boru içerisindeki hava akışının incelenebilmesi için iç kısımda bir Pitot tüpü bulunur:
Düşey eksende: -40 – 40 mm, İç çapı: 1,1 mm
Optimal hava akışı oluşumu için düşük kayıplı bir giriş kısmı ve uygun uzunlukta bir boru kesiti bulunur.
Hava akışı bir nozul veya orifıs vasıtasıyla incelenebilir. Orifıs, nozul çapı 50 mm dir.
Hava akışının çapının değiştirilebilmesi için bir iris diyafram bulunur. Diyafram çapı 40 – 75 mm arasında ayarlanabilir.
Çeşitli boru eklentilerindeki boru sürtünmesi kayıpları incelenebilir.
Ölçüm kesiti boyunca basınç koşullarının incelenebilmesi için 20 basmç ölçüm noktası bulunur.
Hava akışı bir radyal fan vasıtasıyla sağlanır:
Azami motor gücü: 550 W, Azami hava debisi: 22 m3 /dk,Azami diferansiyel basınç: 0,73 kPa
Basınç dağılımı ve hız profilinin belirlenebilmesi için deney seti içerisinde 16 tüplü manometre bulunur:
Hassasiyet: 1-fold, 2-fold, 5-fold ve 10-fold, Azami hassasiyet: 1 Pa
Süreklik denkleminin uygulamalı olarak doğrulanması ve hava jetinin kesiti boyunca meydana gelen değişimde enerjinin korunumunun gösterilebilmesi için aksesuar olarak Venturi Borusu bulunur.
Boylamsal akıştaki bir düz yüzey üzerindeki sınır tabaka ölçümleri yapılabilir.
Sınır tabaka içerisindeki hız dağılımı belirlenebilmeli ve sınır tabaka kalınlığı deneysel yöntemlerle gösterilebilir.
Hava Akışı Deney Düzeneği Eğitim Seti ile birlikte  3 farklı boru eklentisi verilir.

Hava Akışı Deney Düzeneği Eğitim Seti alüminyum sigma profil gövdeden oluşmaktadır.
Hava Akışı Deney Düzeneği Eğitim Seti mobil özellikte 4 adet sağlam yapıda tekerlekleri bulunmaktadır.Tekerleklerden 2 tanesi kilitlenebilir özelliğe sahiptir.
Hava Akışı Deney Düzeneği Eğitim Seti panel üzerindeki tüm yazı ve şemalar zamanla silinmemesi için kompozit malzemeye kazıma metodu ile yapılmıştır.

Hava Akışı Deney Düzeneği Eğitim Seti ile farklı ölçüm nesneleri kullanılarak kararlı, sıkıştırılamayan akışlar alanında olarak aşağıdaki konular incelenebilir:
Hacimsel akış ve akış hızının hesaplanması
Serbest jet ve boru kesitinde farklı hız profillerinin kaydedilmesi
Sistem karakteristiğinde basınç kaybının gösterilmesi
Farklı boru elemanlarında basınç kaybındaki artışın gösterilmesi
