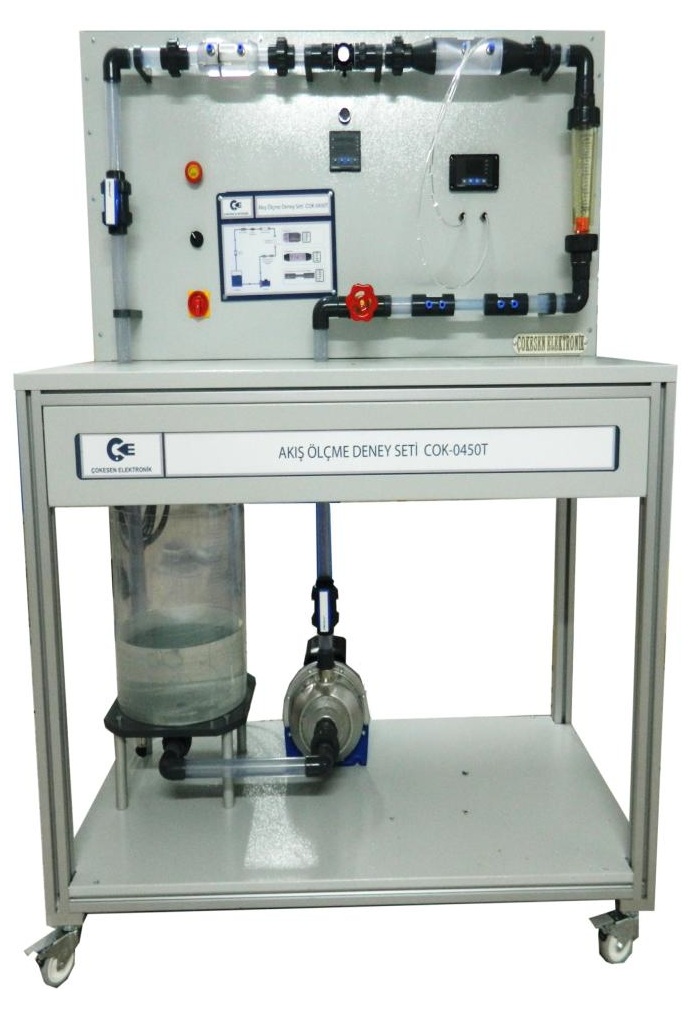

COK-0450T Akış Ölçme Eğitim Seti

Teknik Özellikler:

Akış Ölçme Eğitim Seti alüminyum sigma profil 40 x 40mm gövdedir.
Akış Ölçme Eğitim Seti alüminyum sigma profil içinde M6*45 yaylı somunlarla profil ve panel kaplaması montajlanmıştır.
Akış Ölçme Eğitim Seti alüminyum sigma profil kapama fitili bulunur.
Dört milimetre et kalınlığına sahip alüminyum matrisli kompozit panel gövde kaplaması bulunur.
Ana şalter 200v AC ve 20 A maksimum çalışma akımı özelliklerine sahiptir.
Elektrik tesisatının tamamı kablo kanalı içerisinde gizlenmiştir.
Enerji kablosu TTR kablo olmalıdır. 3×1.5mm kesit ölçülerine ve 3m. Uzunluğa sahiptir.
Akış Ölçme Eğitim Setinde elektrik topraklama hattı bulunur.
Acil durum butonu 220V AC ve 4A kadar dayanıklıdır.
Cihazda bir adet 220V AC 4A akım değerlerine sahip start seçici anahtar bulunur.
Kaçak akım koruma anahtarı 220V AC ve koruma akımı 30mA’ dir.
Sigorta  6A’ dir.
Akış Ölçme Eğitim Seti bir yerden bir yere hareket ettirilebilir.
Akış Ölçme Eğitim Seti 220V AC elektrik şebekesi ile çalıştırılır.
Cihazla yapılabilecek tüm deneyler ve cihazın genel özellikleri deney setinin ön panelinde bulunur.
Akış Ölçme Eğitim Setinin ön panelinde deneyler esnasında kullanılan tüm aparatların yerleşim şeması bulunur.
Ana şalter 220V AC çalışma akımı max. 20A dir.
Elektrik tesisatı kablo kanalı içindedir.
Acil durum butonu 220V AC ve 4A kadar dayanıklıdır.
Kaçak akım sigortası 220V AC ve 25A ve koruma akımı 30mA dir.
Sigorta 6A dir.
Tüm su borulama tesisatları PVC borularla sağlanır.
Debi kontrolü PVC küresel vanayladır.
Sirkülasyon pompası 3 kademeli 90W, 220V AC dir.
Sirkülasyon pompası +110/-10 C sıcaklığa dayanıklıdır.
Basınç ölçümleri pnömatik hortumlarla yapılır.
PVC borular panoya 25mm kelepçeler ile tutturulur.
Türbin tipi akış ölçer bulunur.
Türbin tipi akış ölçer takometre bulunur.
Orifis pleyt bulunur.
Orifis pleyt giriş çıkışları 12-24mm ölçülerdendir.
Rotametre tipi akış ölçer 1000m3/h dir.
Venturimetre tipi akış ölçer bulunur.
Venturimetre akış ölçüm giriş çıkışları 32-20mm dir.
Akış göstergeleri dijital 0-1000bar, 4-20 mA ve 10-32 V DC dir.
Şeffaf su tankı 15 lt’ dir.
Su tankı boşaltma vanası 1 adet bulunur.
İki adet fark basınç transmitteri bulunur.
Akış Ölçme Eğitim Setinde yapılabilen tüm deneylerin anlatıldığı ayrıntılı Türkçe deney föyü bulunur
